SMD3225-4P 晶振深度解析：技術、應用與展望

引言：SMD3225-4P晶振的地位與概述

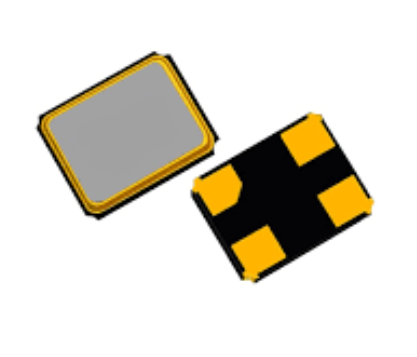

在現代電子技術飛速發展的浪潮中，時鐘源作為所有數字系統的“心臟”，其重要性不言而喻。它為微處理器、微控制器、通信芯片以及各種數字邏輯電路提供穩定、精確的節拍，確保所有操作都能夠同步進行。而 SMD3225-4P 晶振，作為表面貼裝（SMD）封裝的一種典型代表，正是這一核心角色的重要組成部分。它的命名遵循了業界慣例：SMD 代表表面貼裝技術，意味著該元件可以直接焊接到印刷電路板（PCB）的表面；3225 指的是其封裝尺寸，即長度為 毫米，寬度為 2.5 毫米；而 4P 則明確了其引腳數量為四個。這種小巧、高精度的封裝形式，使其成為無數緊湊型、高性能電子設備的首選。從我們?nèi)粘Ｊ褂玫闹悄苁謾C、筆記本電腦，到工業自動化控制系統、車載電子設備，再到先進的物聯網（IoT）終端，SMD3225-4P晶振無處不在，默默地為每一個電子系統的穩定運行提供著堅實的基礎。它的出現不僅滿足了電子產品向小型化、高集成度發展的需求，更以其優異的性能和可靠性，成為了現代電子設計中不可或缺的關鍵元件之一。

SMD3225-4P晶振的物理特性與電學參數

SMD3225-4P晶振的設計和制造是多項精密工程的結晶，其物理和電學特性直接決定了其在特定應用中的表現。從物理尺寸上看，3225封裝是目前市場上廣泛應用的一種小型封裝，其 3.2×2.5 毫米的尺寸在滿足性能需求的同時，極大地節省了PCB空間，特別適合那些對體積有嚴苛要求的便攜式設備。此外，其高度通常也被嚴格控制，以適應超薄產品的設計趨勢。在封裝內部，一個經過精密加工的石英晶體諧振器被密封在一個氣密性良好的陶瓷或金屬外殼中，并通過四個引腳與外部電路相連。這四個引腳通常包括兩個連接晶體的引腳、一個接地引腳（GND）和一個電源引腳（VCC），使其能夠作為一個完整的振蕩器模塊工作，而不是單純的無源晶體。

在電學參數方面，SMD3225-4P晶振的核心在于其提供的振蕩頻率。這個頻率范圍非常廣泛，可以從兆赫茲（MHz）到百兆赫茲（MHz），以滿足不同應用的時鐘需求。例如，低頻的晶振可能用于RTC（實時時鐘）功能，而高頻的晶振則用于微處理器的主時鐘。除了頻率之外，頻率容差是一個至關重要的參數，它描述了晶振實際頻率與其標稱頻率之間的最大偏差，通常以 ppm（百萬分之一）為單位。例如，一個標稱 24 MHz，容差為 ±10 ppm 的晶振，其實際工作頻率將在 23.99976 MHz到 24.00024 MHz之間。對于對時間精度要求極高的應用，如通信和導航系統，這個容差越小越好。

另一個重要參數是頻率穩定性，它反映了晶振頻率在環境條件變化（如溫度、電壓等）下的變化程度。例如，一個在 ?40°C 到 +85°C 范圍內頻率穩定性為 ±20 ppm 的晶振，其頻率在此溫度區間內的波動不會超過這個范圍。此外，老化率也是衡量晶振長期穩定性的關鍵指標，它描述了晶振頻率隨時間推移而發生的永久性變化。一般情況下，老化率以每年 ppm 為單位，用于評估晶振在產品生命周期內的性能衰減。**等效串聯電阻（ESR）**是晶振的另一個關鍵電學特性，它代表了晶體在諧振時的損耗。較低的ESR意味著晶體具有更高的品質因數（Q值），更容易起振，并且可以減少功耗。最后，驅動電平規定了晶振能夠承受的最大功耗，過高的驅動電平可能會損壞晶體或?qū)е骂l率不穩定。工程師在設計振蕩電路時必須確保驅動電平不超過制造商的規定值，以保證晶振的長期可靠性。

SMD3225-4P晶振的工作原理與等效電路模型

要深入理解SMD3225-4P晶振的運行機制，我們必須從其核心——壓電效應開始。壓電效應是指某些晶體材料（最常見的就是石英）在受到機械應力時會產生電荷，反之，當施加電場時，晶體也會發生微小的形變。晶振正是利用了這種逆壓電效應。當外部振蕩電路向石英晶體施加一個交流電壓時，晶體就會以與電場頻率相同的頻率產生機械振動。當這個交流電壓的頻率與晶體本身的固有諧振頻率相匹配時，晶體的振動幅度會急劇增大，從而產生一個非常強的諧振。這種諧振的頻率高度穩定且精確，這就是晶振能夠提供穩定時鐘信號的根本原因。

從電路的角度來看，一個石英晶體可以被建模為一個等效電路，這對于設計和分析振蕩電路至關重要。這個等效電路通常由四個元件組成：一個串聯的電感 L1、一個串聯的電容 C1、一個串聯的電阻 R1，以及一個并聯在整個串聯網絡上的電容 C0。其中，L1 和 C1 共同代表了晶體的機械振動特性，L1 對應于晶體的質量，C1 對應于晶體的彈性。R1 代表了晶體振動時的內部損耗，也就是前面提到的ESR。而 C0 則是晶體兩個電極之間的寄生電容，也稱為靜態電容。

這個等效電路模型有兩個重要的諧振點：串聯諧振和并聯諧振。在串聯諧振頻率 fs 下，等效電感 L1 和電容 C1 相互抵消，電路呈現出純電阻特性，其阻抗達到最小值 R1。這個頻率由公式 決定。在并聯諧振頻率 fp 下，整個晶體的等效電路呈現出高阻抗。這個頻率略高于 fs，由公式決定。SMD3225-4P晶振作為有源振蕩器時，其內部振蕩電路通常會利用并聯諧振來產生穩定的輸出頻率。而作為無源晶體時，則需要外部電路（如微控制器內部的振蕩器驅動電路）來配置負載電容，以將晶體調整到精確的諧振頻率。

SMD3225-4P晶振內部的振蕩器電路通常采用CMOS反相器作為增益放大器，并結合電阻和電容構成一個完整的振蕩環路。這個振蕩環路的核心思想是：從晶體獲取一個微弱的振蕩信號，通過反相器放大，然后將放大的信號再送回晶體，如此循環，形成一個正反饋。當環路的增益大于1且相位移滿足振蕩條件時，振蕩就會建立并持續下去，最終輸出穩定的方波信號。晶振內部還集成了各種補償和濾波電路，以確保輸出信號的穩定性和純凈度，使其不受電源電壓波動和外部電磁干擾的影響。

SMD3225-4P晶振的精細制造工藝

SMD3225-4P晶振的制造過程是一系列高度自動化和精密控制的步驟，旨在將一塊天然或人工合成的石英晶體轉化為一個高性能、高可靠性的電子元件。整個過程可以大致分為以下幾個關鍵階段。

首先是石英晶片的制備。高質量的石英晶體是晶振性能的基石。這些晶體通常是在高壓、高溫下人工生長而成，以確保其純度和晶體結構的完整性。然后，這些大型晶體被切割成非常薄的小片，這個過程需要極高的精度，以控制晶片的尺寸和切割角度。晶片的切割角度對于確定晶振的溫度特性至關重要，例如AT-cut切割就是為了獲得優異的溫度穩定性。切割后的晶片會經過精密的研磨和拋光，使其表面達到鏡面般的光潔度，以減少損耗并提高品質因數。

接下來是電極的沉積與圖案化。在拋光后的晶片兩面，會通過真空濺射或蒸鍍的方式沉積一層非常薄的金屬薄膜，作為晶體的電極。這些金屬通常是金、銀或鋁等，它們需要具有良好的導電性和附著力。隨后，使用**光刻（Photolithography）**技術，將電極薄膜圖案化。光刻是一種半導體制造中常用的微加工技術，通過曝光、顯影和蝕刻等步驟，在晶片上精確地形成所需的電極形狀和尺寸，以控制晶體的振動模式和頻率。

完成電極圖案化后，晶體會被放置在陶瓷或金屬基座上。這個基座通常帶有四個引腳，用于電氣連接。晶體與基座引腳之間的連接采用非常精細的導電膠或焊錫進行粘接，以確保牢固的機械連接和可靠的電氣連接。這一步的精度要求極高，任何微小的偏差都可能影響晶體的性能。

最后，是氣密性封裝和最終測試。為了保護晶體免受環境因素（如濕氣、灰塵和氧化）的影響，整個晶體和基座會被封裝在一個氣密性良好的外殼中。這個封裝過程通常在真空或充滿惰性氣體（如氮氣）的環境中進行，以確保內部的純凈度。封裝完成后，每個晶振都必須經過嚴格的電氣測試，以驗證其頻率、容差、ESR、穩定性等關鍵參數是否符合設計要求。不合格的產品會被剔除，只有通過所有測試的產品才能被標記、包裝，并最終投入市場。

SMD3225-4P晶振在多領域的廣泛應用

SMD3225-4P晶振以其小巧的體積、優異的性能和可靠性，成為了現代電子設備中不可或缺的核心元件，其應用幾乎覆蓋了所有需要精確時鐘源的領域。

1. 消費電子設備： 在智能手機、平板電腦、筆記本電腦、智能手表和可穿戴設備中，SMD3225-4P晶振扮演著至關重要的角色。它為微處理器、射頻收發器、藍牙和Wi-Fi模塊提供精確的時鐘信號，確保數據處理和無線通信的穩定可靠。例如，在Wi-Fi模塊中，一個高精度的晶振能夠保證無線電波的精確調制和解調，從而實現穩定的數據傳輸。

2. 汽車電子系統： 隨著汽車智能化和電動化的發展，汽車電子系統變得越來越復雜。SMD3225-4P晶振被廣泛應用于車載信息娛樂系統、ADAS（高級駕駛輔助系統）、ECU（電子控制單元）以及TPMS（胎壓監測系統）中。在這些應用中，晶振不僅要提供精確的時鐘，還要滿足嚴苛的汽車級標準（如AEC-Q200），具備出色的耐高溫、抗振動和抗沖擊能力，以確保在復雜的行車環境中安全可靠地工作。

3. 物聯網（IoT）設備： 物聯網設備的核心是傳感器、微控制器和無線通信模塊。SMD3225-4P晶振為這些設備提供了穩定可靠的時鐘源。例如，在智能家居設備、環境監測傳感器或工業自動化設備中，晶振可以確保數據采集和傳輸?shù)臅r間同步性，實現設備之間的無縫協作。此外，低功耗的SMD3225-4P晶振特別適合電池供電的物聯網設備，有助于延長電池壽命。

4. 通信與網絡設備： 在無線基站、路由器、交換機以及光纖通信設備中，精確的時鐘源是確保數據同步和穩定傳輸?shù)年P(guān)鍵。SMD3225-4P晶振被用于這些設備的時鐘生成模塊，為各種高速通信接口和數字信號處理器（DSP）提供高精度時鐘。在5G通信時代，對時鐘精度的要求更加嚴格，SMD3225-4P等高性能晶振的作用愈發凸顯。

5. 工業與醫療設備： 在工業自動化領域，SMD3225-4P晶振被用于可編程邏輯控制器（PLC）、工業機器人和精密測量設備中，確?？刂菩盘柕臅r序準確。在醫療設備方面，如血糖儀、心電圖機和便攜式監護儀，晶振的穩定性直接關系到測量結果的準確性，因此高品質的SMD3225-4P晶振是這些設備設計的優先選擇。

如何選擇合適的SMD3225-4P晶振

選擇一款合適的SMD3225-4P晶振對于確保電子產品的性能和可靠性至關重要。工程師在進行選型時，需要綜合考慮多個關鍵參數和應用需求。

1. 頻率（Frequency）： 這是最基本的參數，必須與芯片或系統的時鐘要求完全匹配。選擇時，要明確系統需要的主時鐘頻率，并確認所選晶振的頻率是否在其可接受的范圍內。

2. 頻率容差（Frequency Tolerance）： 容差決定了晶振在常溫下的頻率精度。對于一般的微控制器應用，±20 ppm 或 ±30 ppm 的容差通常足夠。但對于對精度要求極高的通信、GPS或測試設備，可能需要選擇 ±5 ppm 或更低容差的晶振。

3. 頻率穩定性（Frequency Stability）： 穩定性衡量了晶振在整個工作溫度范圍內的頻率變化。這個參數與產品的應用環境密切相關。例如，對于工作溫度范圍寬泛的汽車或工業設備，應選擇在 ?40°C 至 +85°C 范圍內具有較低頻率穩定性的晶振，以確保在極端溫度下仍能穩定工作。

4. 負載電容（Load Capacitance）： 這是一個關鍵參數，特別是在使用無源晶體時。負載電容必須與振蕩電路的設計相匹配，以確保晶體能夠精確地諧振在所需的頻率上。不匹配的負載電容可能導致頻率偏差或起振困難。

5. 驅動電平（Drive Level）： 驅動電平表示晶振可以安全承受的最大功率。在設計振蕩電路時，必須確保驅動電路提供的功率低于此值，以避免晶體因過熱或過強的機械振動而損壞。

6. 工作溫度范圍： 確保所選晶振的工作溫度范圍與最終產品的應用環境相符。通常有商業級（0°C 至 +70°C）、工業級（?40°C 至 +85°C）和汽車級（?40°C 至 +125°C）等不同等級可供選擇。

7. 封裝與引腳配置： SMD3225-4P已經確定了封裝尺寸，但仍需確認引腳配置是否與PCB設計兼容，并考慮是否有特殊的接地要求。

8. 可靠性與認證： 對于高可靠性應用，如汽車、醫療和航空航天，必須選擇通過相應行業標準認證（如AEC-Q200）的晶振，以確保其在嚴苛環境下的長期可靠性。

SMD3225-4P晶振的封裝與焊接技術

SMD3225-4P晶振作為一種表面貼裝元件，其封裝和焊接過程對于產品的最終可靠性至關重要。合理的封裝設計和正確的焊接工藝可以確保晶振在長時間使用中保持穩定性能。

1. 封裝形式： SMD3225-4P晶振通常采用陶瓷基座與金屬或陶瓷蓋板進行密封。這種封裝形式具有優異的氣密性和耐熱性，能夠有效保護內部的石英晶體。在包裝出貨時，通常采用**卷帶式（Tape & Reel）**封裝，以便于自動化貼片機（Pick-and-Place Machine）進行高效、精準的裝配。每個卷帶都標有濕度敏感等級（MSL），以指示其在潮濕環境下的存儲要求。

2. 焊接工藝： SMD3225-4P晶振的焊接通常采用回流焊（Reflow Soldering）工藝。這是一種利用回流爐將PCB板加熱，使焊膏熔化并形成焊點的焊接方法。為了確保焊接質量，必須嚴格控制回流焊的溫度曲線。一個典型的回流焊溫度曲線包括預熱、恒溫、回流和冷卻四個階段。在預熱階段，溫度從室溫逐漸升高，以活化焊膏并驅除溶劑。恒溫階段保持一個穩定的溫度，使PCB板和元件的溫度均勻，避免熱沖擊?；亓麟A段是溫度快速升至焊膏熔點以上，使焊錫熔化并形成可靠的焊點。最后，冷卻階段使溫度緩慢下降，使焊錫凝固。在這個過程中，溫度的最高峰值（Peak Temperature）和在峰值以上的時間（Time Above Liquidus, TAL）是關鍵控制參數，過高或過低都會影響焊接質量甚至損壞晶振。

3. 焊接注意事項： 為了避免焊接過程對晶振造成損壞，有幾個重要的注意事項。首先，必須選擇合適的焊膏，并嚴格按照其推薦的溫度曲線進行焊接。其次，由于晶振內部的石英晶片對機械應力敏感，應避免在焊接后對晶振施加過大的機械壓力或彎曲應力。在返修時，應使用專業的返修設備，并盡量減少加熱時間，以避免對晶振造成二次損傷。此外，晶振通常對靜電敏感，因此在處理和裝配過程中應遵循嚴格的ESD（靜電防護）規范。

SMD3225-4P晶振的可靠性與質量控制

SMD3225-4P晶振的可靠性是確保其在產品生命周期內穩定工作的基礎。制造商通過嚴格的可靠性測試和質量控制流程來保證產品的性能。

1. 可靠性測試： 晶振的可靠性測試旨在模擬各種極端環境和使用條件，以評估其在這些條件下的性能表現。常見的測試項目包括：

• 溫度循環測試（Thermal Cycling）： 將晶振在極高和極低的溫度之間反復切換，以評估其封裝和內部結構的抗熱應力能力。

• 熱沖擊測試（Thermal Shock）： 晶振在極短時間內從高溫環境轉移到低溫環境，或反之，以評估其抵抗突變溫度的能力。

• 振動測試（Vibration Test）： 將晶振置于特定的振動環境中，模擬產品在運輸或使用中可能遇到的振動，以評估其抗機械振動能力。

• 沖擊測試（Shock Test）： 對晶振施加高強度的沖擊，以評估其在跌落或碰撞等情況下的結構完整性。

• 老化測試（Aging Test）： 在高溫下長時間運行晶振，加速其老化過程，以評估其長期頻率穩定性和老化率。

2. 質量控制標準： 許多SMD3225-4P晶振制造商遵循國際通用的質量管理體系，如ISO 9001，以確保整個生產流程的規范化。對于汽車電子應用，晶振必須通過AEC-Q200標準認證。AEC-Q200是由汽車電子委員會（AEC）制定的針對無源元件的可靠性標準，通過嚴格的測試和篩選流程，確保元件能夠在嚴酷的汽車環境中長期穩定工作。

3. 晶振失效分析： 盡管制造商會進行嚴格的質量控制，但晶振在某些情況下仍可能失效。常見的失效模式包括：

• 頻率漂移： 晶振的輸出頻率超出其容差范圍。這可能是由晶體老化、封裝泄露或外部環境變化引起的。

• 無法起振（No Oscillation）： 晶振無法建立穩定的振蕩。這可能是由于驅動電平不足、負載電容不匹配、外部電路故障或晶體本身內部損壞造成的。

• 間歇性失效： 晶振的性能在特定條件下（如溫度變化或振動）不穩定。這通常是由于封裝缺陷、內部連接不良或機械應力引起的。

通過對失效晶振進行分析，可以幫助制造商和用戶找出問題的根本原因，并采取相應的改進措施，從而提高產品的整體可靠性。

SMD3225-4P晶振的未來趨勢與展望

SMD3225-4P晶振作為電子元器件領域的成熟產品，其發展方向主要集中在以下幾個方面，以適應未來電子設備對性能、尺寸和集成度的更高要求。

1. 持續的微型化與高密度封裝： 盡管3225封裝已經很小，但隨著可穿戴設備和物聯網終端的進一步普及，對更小尺寸晶振的需求仍在增長。未來的晶振將繼續向更小封裝發展，如2520、2016甚至更小的尺寸，以節省寶貴的PCB空間。同時，高密度封裝技術也將進一步提升，使得晶振能夠在更小的體積內集成更多的功能。

2. 提升頻率穩定性與精度： 隨著5G、Wi-Fi 6E等高速通信技術的普及，對時鐘源的精度要求越來越高。未來的晶振將采用更先進的石英晶體切割工藝和更優化的溫度補償技術，以實現更低的頻率容差和更優異的溫度穩定性。此外，高品質、低相位噪聲的晶振也將成為高端通信設備和測試儀器的首選。

3. 低功耗設計： 對于電池供電的物聯網設備和可穿戴設備來說，功耗是決定其續航能力的關鍵因素。未來的SMD3225-4P晶振將通過優化振蕩電路設計和采用更高效的制造工藝，進一步降低功耗。同時，能夠快速啟動、在非工作狀態下進入低功耗模式的晶振也將獲得更廣泛的應用。

4. 晶振與振蕩器的集成化： 傳統的無源晶體需要外部電路來構成振蕩器。而SMD3225-4P作為有源晶振，已經將晶體和振蕩電路集成在一起。未來的發展趨勢是將晶振與微控制器、射頻模塊等核心芯片進一步集成，形成**系統級封裝（System-in-Package, SiP）或片上系統（System-on-Chip, SoC）**解決方案。這種高度集成化的設計可以簡化PCB布局，縮短信號路徑，減少電磁干擾，并進一步降低整體系統的功耗和成本。

5. 新材料與新技術的探索： 除了傳統的石英晶體，研究人員也在探索使用新的材料和技術來制造諧振器，例如硅基MEMS（微機電系統）諧振器。MEMS諧振器具有尺寸小、可批量生產、抗沖擊能力強等優點，在某些應用中具有替代石英晶振的潛力。雖然目前石英晶振仍占據主導地位，但隨著技術的進步，MEMS諧振器將成為一個有力的競爭者，共同推動時鐘源技術的發展。

總結與展望

SMD3225-4P晶振，作為表面貼裝晶體振蕩器中的重要一員，憑借其小巧的尺寸、卓越的頻率穩定性和可靠性，在過去幾十年里為無數電子產品的創新提供了堅實的時鐘基礎。從其精密的物理特性和電學參數，到其基于壓電效應的深刻工作原理，再到其嚴謹?shù)闹圃旃に嚭蛧?yán)格的質量控制，每一個環節都體現了現代精密工程的卓越成就。

其廣泛的應用場景，從我們手中的智能設備到汽車的控制系統，從物聯網的每一個角落到通信網絡的樞紐，都印證了其在電子世界中的不可替代性。而面對未來的挑戰，SMD3225-4P晶振正沿著微型化、高精度、低功耗和集成化的方向持續演進。

未來，我們有理由相信，無論是通過石英晶體技術的持續優化，還是通過新興材料如MEMS技術的創新應用，時鐘源技術都將不斷突破極限，為下一代更智能、更高效、更互聯的電子設備提供更為精確和可靠的“心跳”，繼續書寫電子技術發展的新篇章。SMD3225-4P晶振，作為這一發展歷程中的一個里程碑，將永遠銘刻在電子工程師們的記憶中。
