原標題：電感式接近開關原理

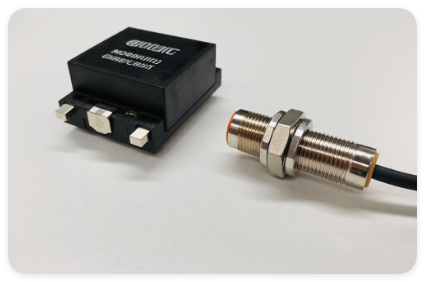

1. 電感式接近開關的基本概念

電感式接近開關（Inductive Proximity Switch）是一種利用電磁感應原理檢測金屬物體存在的非接觸式傳感器。其核心功能是通過檢測目標物體（通常為金屬）對傳感器周圍磁場的影響，輸出開關信號，廣泛應用于自動化控制、機械定位、安全防護等領域。

2. 電感式接近開關的工作原理

電感式接近開關的工作原理基于電磁感應和渦流效應，可分為以下幾個關鍵步驟：

1. 振蕩電路產生高頻磁場：

• 接近開關內部包含一個LC振蕩電路（由電感線圈和電容組成），通電后產生高頻交變磁場（通常頻率為kHz至MHz級）。

• 磁場通過電感線圈（傳感器頭部）向外輻射，形成檢測區域。

2. 金屬目標進入磁場區域：

• 當金屬物體（如鐵、銅、鋁等）進入檢測區域時，磁場在金屬表面感應出渦流（Eddy Current）。

• 渦流方向與原磁場方向相反，產生反向磁場，削弱原磁場強度。

3. 磁場變化導致振蕩電路衰減：

• 渦流引起的反向磁場使LC振蕩電路的能量損耗增加，振蕩幅度減?。凑袷幩p）。

• 當振蕩幅度下降到預設閾值時，檢測電路判斷為目標物體存在。

4. 輸出開關信號：

• 振蕩衰減信號觸發后續的信號處理電路（如比較器、施密特觸發器），輸出開關信號（NPN/PNP型或PNP/NPN互補輸出）。

• 信號形式通常為常開（NO）或常閉（NC）觸點，可控制繼電器、PLC等外部設備。

3. 電感式接近開關的核心組件

電感式接近開關主要由以下部分組成：

1. 振蕩電路：

• LC振蕩器（電感線圈+電容）產生高頻交變磁場。

• 電感線圈通常為傳感器頭部，形狀為圓柱形或扁平形。

2. 檢測電路：

• 監測振蕩幅度變化，判斷目標物體是否存在。

• 包含比較器、濾波器等，提高抗干擾能力。

3. 輸出電路：

• 將檢測信號轉換為開關量輸出（如DC3-30V、AC24-240V）。

• 支持NPN/PNP型輸出，兼容不同控制系統。

4. 外殼與防護：

• 通常采用金屬或塑料外殼，防護等級可達IP67（防塵防水）。

• 頭部材質可能為不銹鋼、塑料等，適應不同環境。

4. 電感式接近開關的分類與特點

根據檢測方式和應用場景，電感式接近開關可分為以下類型：

（1）按檢測距離分類

• 短距離型：檢測距離通常為1-5mm，適用于高精度定位。

• 中距離型：檢測距離為5-15mm，適用于一般工業場景。

• 長距離型：檢測距離可達20-40mm，適用于大型設備或遠距離檢測。

（2）按輸出方式分類

• NPN型：輸出低電平（接近0V）時觸發，適用于共陰極電路。

• PNP型：輸出高電平（接近電源電壓）時觸發，適用于共陽極電路。

• 二線制：電源與信號共用兩根線，簡化布線。

• 三線制：電源、信號、地線分離，抗干擾能力強。

（3）按外殼材質分類

• 金屬外殼：耐沖擊、耐高溫，適用于惡劣環境。

• 塑料外殼：輕量化、成本低，適用于一般工業場景。

5. 電感式接近開關的參數與選型

1. 檢測距離（Sensing Distance）：

• 傳感器與目標物體之間的最大可檢測距離，單位為毫米。

• 需根據應用場景選擇合適距離，避免誤觸發或漏檢。

2. 響應頻率（Response Frequency）：

• 傳感器每秒可檢測的目標物體通過次數，單位為赫茲（Hz）。

• 高速運動場景需選擇高響應頻率傳感器（如1kHz以上）。

3. 工作電壓（Supply Voltage）：

• 傳感器正常工作的電壓范圍，如DC10-30V、AC24-240V。

• 需與控制系統電壓匹配。

4. 輸出形式（Output Type）：

• 根據控制系統選擇NPN/PNP型或二線制/三線制。

• 需確認輸出信號的負載能力（如最大電流200mA）。

5. 防護等級（IP Rating）：

• 防塵防水等級，如IP67（完全防塵、短時間浸水）。

• 潮濕或粉塵環境需選擇高防護等級傳感器。

6. 電感式接近開關的應用場景

1. 自動化生產線：

• 零件定位：檢測傳送帶上金屬零件的位置，控制機械手抓取。

• 計數：統計通過傳感器的金屬零件數量。

2. 機械安全防護：

• 門禁檢測：檢測防護門是否關閉，防止設備誤啟動。

• 限位保護：檢測機械部件的運動極限位置，避免超程。

3. 液位控制：

• 金屬容器液位檢測：通過檢測容器壁的磁場變化，間接判斷液位高度。

4. 物流與包裝：

• 金屬標簽檢測：檢測包裝盒上的金屬標簽，確保產品完整性。

• 分揀系統：根據金屬物體位置控制分揀裝置動作。

5. 汽車制造：

• 零件檢測：檢測汽車零部件（如螺栓、螺母）是否存在。

• 裝配線定位：控制裝配機械手的精確動作。

7. 電感式接近開關的優缺點

優點：

• 非接觸檢測：無需物理接觸，延長傳感器壽命。

• 高可靠性：不受灰塵、油污、光線等影響，適應惡劣環境。

• 快速響應：響應時間通常為毫秒級，適用于高速運動場景。

• 結構簡單：安裝方便，維護成本低。

缺點：

• 僅檢測金屬：無法檢測非金屬物體（如塑料、木材）。

• 檢測距離有限：通常為幾毫米至幾十毫米，遠距離檢測需其他技術。

• 受材質影響：不同金屬（如鐵、銅、鋁）的渦流效應不同，檢測距離可能變化。

8. 實際案例分析

案例1：自動化生產線中的零件定位

• 需求：檢測傳送帶上金屬零件的位置，控制機械手抓取。

• 選型：

• 選擇中距離型（檢測距離10mm）、NPN三線制電感式接近開關。

• 工作電壓DC24V，響應頻率500Hz，防護等級IP67。

• 效果：

• 傳感器準確檢測零件位置，機械手抓取成功率達99.9%以上。

案例2：機械安全防護中的門禁檢測

• 需求：檢測防護門是否關閉，防止設備誤啟動。

• 選型：

• 選擇短距離型（檢測距離3mm）、PNP二線制電感式接近開關。

• 工作電壓AC220V，防護等級IP65。

• 效果：

• 傳感器實時監測門狀態，門未關閉時設備無法啟動，確保操作安全。

9. 電感式接近開關的常見故障與維護

1. 傳感器不動作：

• 檢查電源和接線。

• 更換傳感器或調整目標物體位置。

• 電源故障（電壓不足、接線錯誤）。

• 傳感器損壞（線圈短路、電路故障）。

• 目標物體材質非金屬或距離過遠。

• 原因：

• 解決方法：

2. 誤觸發或漏檢：

• 更換適合的傳感器（如長距離型或短距離型）。

• 調整傳感器安裝位置，避免干擾。

• 目標物體材質或形狀影響（如薄金屬片、小零件）。

• 傳感器安裝位置不當（如靠近強磁場源）。

• 原因：

• 解決方法：

3. 輸出信號不穩定：

• 增加濾波電路或屏蔽線。

• 固定傳感器與目標物體距離。

• 電源波動或電磁干擾。

• 傳感器與目標物體距離波動。

• 原因：

• 解決方法：

10. 總結

電感式接近開關通過電磁感應和渦流效應實現金屬物體的非接觸檢測，具有高可靠性、快速響應、結構簡單等優點。其分類包括短距離型、中距離型、長距離型等，適用于自動化生產線、機械安全防護、液位控制等領域。選型時需考慮檢測距離、響應頻率、工作電壓、輸出形式和防護等級等參數。通過合理選型和維護，電感式接近開關可廣泛應用于工業自動化，成為非接觸檢測的核心元件之一。
