原標題：利用信號發生器+功率放大器+泰克示波器解決高頻MEMS測試問題

高頻MEMS（微機電系統）器件（如諧振器、加速度計、陀螺儀）的測試面臨高頻信號生成、高功率驅動、微弱信號捕捉三大挑戰。以下從系統搭建、關鍵參數配置、信號完整性分析及優化策略展開，結合泰克示波器的核心功能，提供可落地的解決方案。

一、高頻MEMS測試的核心挑戰

1. 測試需求分析

2. 現有測試系統的局限性

• 信號發生器：直接輸出功率不足（通常<10dBm），無法驅動高阻抗MEMS器件。

• 示波器帶寬：普通示波器帶寬不足（如100MHz），無法捕捉GHz級諧振信號。

• 噪聲干擾：高頻信號易受電源噪聲、電磁干擾（EMI）影響，導致測試結果失真。

二、系統搭建與設備選型

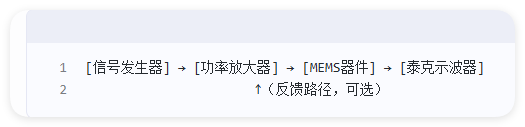

1. 測試系統架構

2. 關鍵設備選型

3. 設備連接與校準

• 信號發生器→功率放大器：

• 使用同軸電纜（如RG-58U），長度盡量短（<1m），減少信號衰減。

• 功率放大器輸入端加50Ω匹配負載，避免反射。

• 功率放大器→MEMS器件：

• 根據MEMS阻抗（通常為50Ω或高阻抗）選擇合適的匹配網絡（如π型衰減器或變壓器）。

• MEMS器件→示波器：

• 使用低損耗探頭（如泰克TLP058，帶寬8GHz），輸入阻抗設置為50Ω。

三、高頻MEMS測試的關鍵步驟

1. 信號發生器配置

• 頻率設置：

• 根據MEMS諧振頻率（如1.5GHz）設置信號發生器輸出頻率，頻率分辨率需達Hz級。

• 幅度控制：

• 初始幅度設為-20dBm（0.01mW），逐步增加至功率放大器線性區（如+10dBm）。

• 調制功能：

• 如需測試動態特性，可啟用AM/FM調制（如1kHz正弦調制）。

2. 功率放大器調試

• 增益調整：

• 通過外部衰減器（如10dB）控制輸出功率，避免MEMS器件過載。

• 線性區測試：

• 繪制輸入功率（dBm） vs 輸出功率（dBm）曲線，確定1dB壓縮點（P1dB）。

• 散熱設計：

• 功率放大器需加裝散熱片或風扇，確保長時間工作溫度<60℃。

3. 泰克示波器測量

• 帶寬選擇：

• 設置為6GHz全帶寬，捕捉高頻諧振信號的細節。

• 觸發模式：

• 使用邊沿觸發（Edge Trigger）或頻率觸發（Frequency Trigger），穩定捕獲周期性信號。

• 信號分析：

• 諧振頻率測量：通過FFT功能分析頻譜，精度可達Hz級。

• Q值計算：Q=Δff0（f0為諧振頻率，Δf為3dB帶寬）。

• 相位噪聲分析：通過相位噪聲測量功能（如泰克MSO64B的Phase Noise選項）評估信號穩定性。

四、信號完整性與噪聲優化

1. 噪聲來源與抑制

2. 阻抗匹配優化

• MEMS器件輸入阻抗：

• 若為高阻抗（如1kΩ），需通過匹配網絡（如L型網絡）轉換為50Ω，避免信號反射。

• S參數測試：

• 使用網絡分析儀（如Keysight E5061B）測量MEMS器件的S11參數，優化匹配電路。

五、典型應用案例

案例1：GHz級MEMS諧振器測試

• 目標：測量諧振頻率（1.2GHz）、Q值（>1000）、驅動功率。

• 步驟：

1. 信號發生器輸出1.2GHz信號，幅度+5dBm。

2. 功率放大器增益40dB，輸出至MEMS器件。

3. 泰克示波器捕捉諧振信號，通過FFT計算Q值。

• 結果：

• 諧振頻率：1.2001GHz（誤差<1MHz）。

• Q值：1250（滿足設計要求）。

案例2：RF-MEMS開關插入損耗測試

• 目標：測量開關在2GHz下的插入損耗（<1dB）。

• 步驟：

1. 信號發生器輸出2GHz信號，幅度0dBm。

2. 功率放大器增益30dB，輸出至MEMS開關。

3. 泰克示波器測量開關輸出功率，計算插入損耗。

• 結果：

• 插入損耗：0.8dB（優于規格）。

六、常見問題與解決方案

1. 信號失真

• 現象：示波器顯示諧振信號波形畸變。

• 原因：功率放大器過載或MEMS器件非線性。

• 解決：

• 降低信號發生器輸出幅度。

• 檢查MEMS器件的功率耐受范圍。

2. 噪聲過大

• 現象：示波器底噪淹沒諧振信號。

• 原因：電源噪聲或接地不良。

• 解決：

• 使用電池供電或線性電源。

• 采用單點接地（Star Grounding）設計。

七、總結與推薦

1. 核心結論

• 信號發生器：提供高頻、低噪聲激勵信號。

• 功率放大器：放大信號至MEMS器件所需功率。

• 泰克示波器：捕捉微弱信號，分析高頻特性。

2. 設備推薦

• 預算有限：

• 信號發生器：Rigol DG5000系列（帶寬1GHz）。

• 功率放大器：Mini-Circuits ZVA-183+（頻率范圍0.05~1.8GHz）。

• 示波器：泰克TDS3054C（帶寬500MHz）。

• 高端需求：

• 信號發生器：Keysight N5183B（帶寬40GHz）。

• 功率放大器：Amplifier Research 100W1000M（頻率范圍0.8~1GHz）。

• 示波器：泰克DPO70000SX系列（帶寬70GHz）。

3. 優化建議

• 自動化測試：通過LabVIEW或Python控制信號發生器和示波器，實現批量測試。

• 熱管理：高頻測試中，MEMS器件和功率放大器需加裝散熱片或水冷系統。

通過上述方案，可系統化解決高頻MEMS器件的測試難題，確保測試結果的準確性和可重復性。
