原標題：基于51單片機實現電容頻率儀設計方案

基于51單片機實現電容頻率儀設計方案

隨著現代電子設備的快速發展，對各種電子元器件的檢測要求也越來越高。電容作為常見的電子元器件，其在不同的電路中發揮著重要作用。因此，能夠準確測量電容值對于電子設備的開發、維護及調試具有重要意義。電容頻率儀作為一種測量電容值的工具，通常采用電容頻率轉換原理，通過測量頻率變化來獲取電容值。本文將詳細介紹基于51單片機實現電容頻率儀的設計方案，包括優選元器件、器件作用及功能等內容，并生成電路框圖。

1. 系統設計概述

電容頻率儀的工作原理通常是通過電容與電路中的其他元件組合形成一個振蕩電路（如RC振蕩電路）。根據電容的變化，振蕩頻率也會發生變化，從而可以通過測量頻率來反推出電容值。為了實現這一功能，我們使用51單片機作為核心控制單元，并通過外部電路設計來轉換頻率信號。

該系統的主要任務是通過電容值的變化來控制一個振蕩器的工作頻率，然后通過單片機測量該頻率，最終轉換為電容值進行顯示。

2. 系統功能需求

• 頻率測量功能：通過測量頻率，推算出電容的數值。

• 顯示功能：通過液晶顯示器或LED顯示器顯示電容值。

• 用戶輸入功能：提供按鍵或旋鈕輸入，調整測量的范圍或選擇不同測量模式。

• 自動校準功能：系統能進行自動校準，保證測量精度。

• 電源管理功能：低功耗設計，能夠在各種環境下穩定工作。

3. 電路設計

3.1 主要元器件

1. 51單片機

• 選型：AT89C51/AT89S52
  51單片機是該設計的核心控制單元，負責控制測量過程、處理數據、顯示結果等任務。選擇AT89C51/AT89S52的原因是其廣泛應用、性價比高、且具有豐富的I/O端口，能夠滿足該設計對頻率測量和顯示控制的需求。

2. 振蕩器電路

• 元件：電阻、電容、運算放大器（如LM358）
  振蕩電路是根據電容和電阻的組合來產生頻率信號的核心部分。通過改變電容，電路的工作頻率也會發生變化。LM358是一款低功耗運算放大器，適合用于振蕩電路設計。

3. 頻率計數器電路

• 元件：CD4020計數器、74LS190計數器
  為了精確測量頻率，需要使用頻率計數器。CD4020和74LS190都是常見的計數器芯片，它們能夠穩定地計數振蕩器輸出的脈沖信號，并通過單片機讀取。

4. 顯示器

• 選型：16×2 LCD顯示器或七段數碼管
  顯示部分需要顯示測量結果，可以選擇16×2 LCD顯示器，它能顯示更詳細的信息，或者選擇七段數碼管顯示更直觀的數字。

5. 按鍵輸入

• 元件：常見開關按鍵（如4×4矩陣鍵盤）
  按鍵輸入用于選擇不同的測量模式，或者調整量程等參數。

6. 電源管理電路

• 元件：7805穩壓器
  為了保證電路的穩定工作，需要穩定的電源供應。選擇7805穩壓器為系統提供5V直流電源，保證單片機及其他電路的正常工作。

3.2 電路框圖

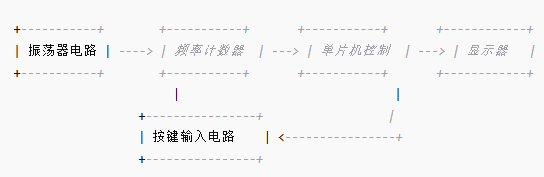

電容頻率儀的電路框圖如下：

1. 振蕩器電路產生一個頻率信號，頻率隨電容值的變化而變化。

2. 頻率計數器用來測量振蕩器輸出的頻率信號，并將頻率數據傳輸?shù)絾纹瑱C(jī)。

3. 單片機通過軟件算法計算頻率值，轉化為電容值。

4. 電容值通過顯示器輸出，供用戶查看。

5. 按鍵輸入電路用于調整測量范圍或選擇其他功能。

4. 軟件設計

4.1 程序流程

1. 初始化：初始化單片機的I/O端口、LCD顯示、計數器等硬件設備。

2. 頻率采集：通過單片機的定時器或外部中斷方式采集頻率信號，并進行頻率計數。

3. 電容計算：通過頻率和已知電路參數（如電阻值）計算電容值。公式如下：$$C = frac{1}{f imes R}$$C=f×R1其中，C為電容值，f為頻率，R為電阻值。

4. 顯示結果：將計算出的電容值顯示在LCD或數碼管上。

5. 用戶輸入：響應按鍵輸入，調整量程或切換測量模式。

6. 自動校準：定期進行自動校準，確保測量精度。

4.2 編程語言

使用C語言編寫程序，通過Keil等集成開發環境進行開發與調試。程序結構清晰，模塊化設計，便于后期維護與擴展。

5. 選型理由與元器件功能

1. AT89C51/AT89S52單片機：
   該單片機具有豐富的I/O接口、強大的控制能力，并且支持中斷機制，非常適合本設計需求。它的低功耗和高穩定性是設計中的一個關鍵點。

2. LM358運算放大器：
   LM358是一款雙路運算放大器，適用于低功耗應用，能夠?qū)崿F(xiàn)RC振蕩電路中的放大作用，并且價格便宜，性能可靠。

3. CD4020計數器：
   CD4020是一款16位計數器，適合用于頻率測量，具有較高的準確性和穩定性。

4. 16×2 LCD顯示器：
   16×2 LCD顯示器具有良好的顯示效果和較低的功耗，非常適合本設計用于顯示電容值的需求。

5. 7805穩壓器：
   7805穩壓器能夠?qū)⑤斎氲碾娫捶€(wěn)定為5V輸出，為系統提供穩定的電源，是設計中的基礎組件。

6. 結論

本設計通過使用51單片機控制電容頻率儀的各項功能，能夠?qū)崿F(xiàn)對電容的精確測量。通過合理選用元器件和設計合適的電路，系統具有較高的穩定性和測量精度，能夠廣泛應用于電子產品的檢測和維修工作中。
