原標題：基于PIC16C72A在汽車電子智能儀表中的應用方案

基于PIC16C72A+μPD16311芯片在汽車電子智能儀表中的應用方案

摘要

本方案旨在為汽車電子智能儀表設計一套高可靠、高性能且經濟的解決方案。方案采用Microchip公司PIC16C72A 8位單片機作為主控核心，與由NEC/東芝系列推出的μPD16311顯示驅動芯片配合，實現儀表數據采集、處理、顯示以及通信功能。文中詳細論述了系統總體需求、硬件電路設計、關鍵元器件選型、軟件架構、調試測試與未來改進方向，同時給出詳細的器件型號、作用說明、選型依據以及完整的電路框圖設計。本方案不僅滿足汽車電子儀表對實時性、抗干擾性與低功耗的要求，還具備較強的擴展性和模塊化設計思路，適合大批量生產應用。

1. 引言

1.1 行業背景與發展需求

隨著汽車電子技術的不斷進步和智能駕駛、車聯網等技術的興起，傳統的儀表盤正向電子智能儀表轉型。新一代智能儀表不僅需要顯示基本的車速、轉速、里程等信息，還要具備多功能顯示、實時數據采集、環境監測和故障診斷等智能化功能。與此同時，汽車儀表對可靠性、低功耗、抗振動及抗干擾性能提出了更高要求。

1.2 方案設計目的

本方案旨在構建一套基于PIC16C72A和μPD16311芯片的汽車電子智能儀表系統，主要目標包括：

• 實現車速、轉速、油溫、水溫、里程等多路數據采集與顯示；

• 保證系統在高溫、低溫、強電磁干擾等惡劣環境下穩定工作；

• 實現簡單而高效的實時操作系統調度，滿足儀表數據的實時刷新需求；

• 提供豐富的接口（如CAN、RS232、PWM調光等），以便與整車其它控制單元無縫連接；

• 通過模塊化設計，便于后續功能擴展和系統升級。

2. 系統需求與總體設計

2.1 系統功能需求

為滿足汽車電子智能儀表的實際需求，系統主要應具備以下功能：

• 數據采集與處理： 采集車速、轉速、油溫、水溫、油壓、里程等傳感器數據，經由A/D轉換后進行數字化處理。

• 顯示功能： 利用μPD16311芯片對液晶或LED顯示屏進行驅動，實現動態儀表顯示，包括數字、圖形、符號等多種顯示模式。

• 通信功能： 提供CAN總線、RS232/RS485接口，實現與整車網絡及診斷系統的數據交互。

• 用戶交互： 配置物理按鍵、旋鈕或觸摸屏，用于菜單選擇、設置參數及儀表模式切換。

• 故障自診斷： 內置自檢程序和故障報警模塊，實時監控系統狀態并在異常時給予提示或執行保護措施。

2.2 系統總體架構設計

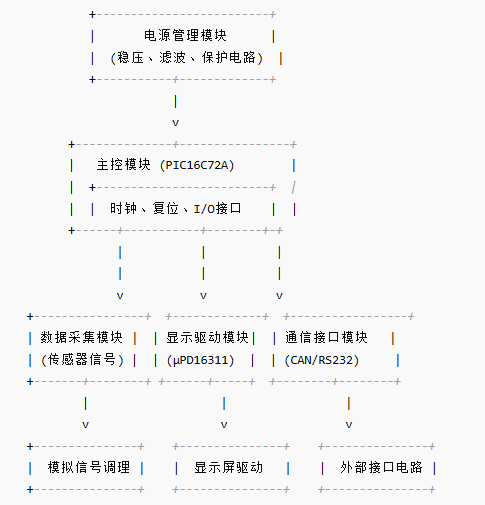

系統總體采用“分布式模塊+集中控制”的設計思想，將系統分為主控模塊、顯示模塊、電源管理模塊、接口通信模塊以及輔助功能模塊?？傮w框圖如下：

上述框圖體現了本系統的層次化設計思路，每個模塊均有明確的功能定位和接口標準，便于系統的集成、調試與后期維護。

2.3 系統性能指標

為滿足汽車儀表在不同工況下的工作需求，系統設計時需要考慮以下指標：

• 實時性： 數據采集及顯示刷新速率滿足每秒30次以上，確保信息實時更新；

• 穩定性： 工作溫度范圍為-40℃~+85℃，對抗汽車發動機和電磁環境的干擾；

• 功耗控制： 在待機狀態下盡量降低功耗，保證車輛電瓶長期供電；

• 接口兼容性： 多種通信接口滿足不同車型的網絡通信標準；

• 抗振性與抗干擾性： 采用防振、防電磁干擾設計，保證長期穩定運行。

3. 關鍵器件選型及設計依據

在本方案中，主控芯片選用了PIC16C72A，而顯示驅動則選用了μPD16311。除此之外，還需要對電源、時鐘、存儲、接口、傳感器及驅動電路等多項器件進行優選設計。以下詳細介紹各關鍵元器件的型號、作用及選型理由。

3.1 PIC16C72A芯片

3.1.1 型號介紹與基本參數

PIC16C72A是Microchip公司推出的8位單片機，具有以下主要特點：

• 核心架構： 基于RISC指令集，具有高速執行、低功耗優勢；

• 內存容量： 內置Flash程序存儲器及EEPROM數據存儲器，方便存放程序代碼和參數數據；

• I/O口資源： 提供豐富的通用I/O端口，可滿足多路傳感器數據采集與接口通信要求；

• 定時器/計數器： 內置定時器模塊，為實時任務調度提供可靠時鐘源；

• A/D轉換器： 部分型號集成了模數轉換模塊，便于直接連接模擬傳感器；

• 抗干擾性： 針對汽車電子環境進行過優化，具備較好的EMI/EMC特性。

3.1.2 器件作用與應用場景

在本系統中，PIC16C72A主要承擔：

• 數據處理： 采集各路傳感器數據后進行信號處理、濾波、計算及邏輯判斷；

• 系統控制： 協調各模塊間的工作順序與信息傳遞，包括顯示數據更新、通信接口數據調度等；

• 通信管理： 負責與整車總線、診斷系統的通信，傳遞儀表信息及接收上位機指令；

• 系統自檢： 定期執行系統自檢、故障檢測，并控制報警信號輸出。

3.1.3 選型依據與優勢

選擇PIC16C72A的理由主要包括：

• 成熟穩定： PIC系列具有廣泛的市場應用和成熟的開發生態，技術支持及資料豐富；

• 低功耗設計： 在待機和工作模式下均可實現低功耗運行，符合汽車儀表對節能的要求；

• 豐富的外設接口： 內部集成多種外設模塊，能大幅降低外部電路設計復雜度和成本；

• 抗干擾性優越： 適用于汽車惡劣工作環境，具備一定的抗振動及抗電磁干擾能力；

• 開發工具支持： 支持多種編程工具、仿真器及調試平臺，縮短開發周期。

常用的參考型號：PIC16C72A-XX（具體封裝和溫度范圍可根據項目要求選擇）。

3.2 μPD16311芯片

3.2.1 型號介紹與基本參數

μPD16311是由日本NEC（現Renesas）或東芝推出的顯示驅動芯片，主要用于液晶顯示及智能儀表的驅動控制。其主要特點包括：

• 專用顯示控制： 內置針對數字、字形及圖形顯示的驅動電路，能同時驅動多路段式顯示；

• 并行/串行接口： 支持靈活的數據輸入方式，便于與主控單元進行數據傳輸；

• 低功耗： 專為低功耗應用設計，滿足汽車儀表對電源管理的嚴格要求；

• 抗干擾設計： 具備較好的抗電磁干擾能力，確保在車載環境中穩定顯示。

3.2.2 器件作用與應用場景

在本系統中，μPD16311主要用于：

• 顯示驅動： 直接控制儀表盤上的液晶或LED顯示模塊，完成數字、圖形、符號等多種顯示模式的刷新；

• 數據解析： 根據主控單元PIC16C72A傳來的數據，對顯示內容進行譯碼與驅動電平調節；

• 背光控制： 部分型號集成背光調節功能，實現儀表在不同光線環境下的自動亮度調節。

3.2.3 選型依據與優勢

選擇μPD16311的主要依據在于：

• 專用性強： 針對儀表顯示優化，能完美適應汽車儀表的多樣顯示需求；

• 接口靈活： 與主控芯片間數據傳輸簡單、高效，縮短數據處理延時；

• 低功耗與高可靠性： 設計符合車載電子設備要求，能夠長期穩定工作；

• 驅動能力優秀： 支持多種顯示模式，具有較高的顯示分辨率和對比度，確保儀表信息清晰可見。

常用參考型號：μPD16311A（具體封裝、顯示路數及接口形式根據實際設計確定）。

3.3 其他關鍵元器件選型

為了構建一個完整、穩定的儀表系統，除了主控芯片和顯示驅動芯片外，其他輔助器件的優選同樣至關重要。

3.3.1 電源管理器件

• 穩壓芯片：

• 常選型號：LM7812、LM7805、LM1117系列等。

• 作用： 提供穩定的直流電壓，為主控單元、顯示模塊及其它外設供電。

• 選型理由： 穩壓芯片具備輸入寬范圍、過流保護、溫度補償?shù)裙δ?，能在汽車電源波?dòng)較大的環境中保持電壓穩定，確保各模塊穩定運行。

• 電源濾波器件：

• 常用元件：多級LC濾波器、電解電容、陶瓷電容等。

• 作用： 濾除電源噪聲與脈沖干擾，防止電磁輻射影響信號采集與處理。

• 選型理由： 在汽車高振動與強干擾環境下，優質濾波設計可以顯著提高系統抗干擾能力，保證系統的實時性和穩定性。

3.3.2 時鐘電路與晶振

• 晶振元件：

• 常選型號：20MHz或8MHz晶體振蕩器，視系統要求而定。

• 作用： 提供單片機及其他時鐘要求模塊的穩定時鐘信號。

• 選型理由： 高精度晶振能保證定時準確性，滿足儀表刷新及數據處理的實時性要求，同時具備較高的溫度穩定性。

• 振蕩電路模塊：

• 可采用專用振蕩器IC（如SiTime系列），增強系統抗干擾性能。

3.3.3 存儲器與數據保存

• EEPROM/Flash存儲器：

• 常用型號：AT24Cxx系列I2C EEPROM、Microchip自身集成EEPROM。

• 作用： 存儲系統參數、用戶設置、故障碼及自檢記錄。

• 選型理由： 非易失性存儲器在斷電情況下仍能保存數據，具備低功耗和長壽命的特點，且通信接口簡單、成本低廉。

• RAM/SRAM：

• 用于系統運行時的數據緩存，要求高速讀寫和低延時特性。

3.3.4 接口與通信器件

• CAN/LIN接口芯片：

• 常選型號：MCP2551（CAN收發器）、TJA1040等。

• 作用： 實現與整車網絡或其他模塊的數字通信。

• 選型理由： 這些芯片符合汽車網絡標準，具備抗干擾、穩定傳輸、低功耗等優點。

• RS232/RS485轉換芯片：

• 如MAX232、SP485等，用于與外部診斷設備或上位機進行通信。

• USB轉串口模塊：

• 如CH340系列，在系統升級或調試中提供便捷接口。

3.3.5 信號采集與傳感器接口

• 傳感器：

• 車速傳感器、轉速傳感器、溫度傳感器（如熱敏電阻、熱電偶）、電壓電流采樣模塊等。

• 作用： 實時采集汽車運行狀態參數，為儀表顯示提供數據依據。

• 選型理由： 高精度、穩定性好、抗干擾能力強的傳感器能大大提高系統的數據準確性和響應速度。

• 信號調理電路：

• 包括濾波放大電路、抗干擾保護電路、隔離放大器等，確保傳感器信號在采集過程中不受干擾和失真。

3.3.6 驅動電路與顯示模塊

• 顯示模塊：

• 液晶顯示屏（LCD）或LED數碼管，型號如常見的16段顯示模塊。

• 作用： 最終實現儀表數據直觀顯示。

• 選型理由： 根據汽車儀表實際要求選擇合適尺寸、對比度、亮度與響應速度的顯示屏，并與μPD16311驅動匹配。

• 背光與調光電路：

• 采用PWM調光方案或?qū)Ｓ肔ED驅動芯片，確保顯示模塊在不同環境光下均有良好顯示效果。

3.3.7 輔助器件

• 按鍵與旋轉編碼器：

• 用于用戶交互、參數設置及菜單切換。采用防抖設計電路確保操作響應準確。

• 蜂鳴器/報警器：

• 用于系統故障提示或警報輸出，要求音量適中且能在高噪聲環境下仍易被聽見。

• 連接器與排針：

• 保證各模塊間的可靠連接，要求接觸穩定、抗振動。

• 濾波、保護與隔離元件：

• 包括TVS二極管、共模扼流圈、ESD保護器件等，保護主控芯片及顯示電路不受瞬態電壓沖擊和靜電干擾。

綜上，整個系統中各個器件的選型均基于“高可靠性、低功耗、抗干擾、成熟穩定、易于調試與維護”原則，既兼顧了技術指標，又考慮了經濟性和生產成本，確保儀表在汽車惡劣環境中長期穩定運行。

4. 系統硬件設計

在對關鍵元器件進行優選之后，下面詳細說明各子模塊的硬件設計思路與實現方法。

4.1 電源管理設計

4.1.1 電源供電方案

汽車供電電壓通常為12V直流，但在啟動瞬間和負載變化時可能出現電壓波動。因此本方案采用多級穩壓方案：

• 輸入保護：

• 在12V供電端加入TVS二極管和濾波電感，吸收浪涌電壓和瞬間干擾，保護后續電路；

• 一級穩壓：

• 使用LM7812穩壓芯片將輸入電壓穩定在12V，為中間電路提供備用電壓；

• 二級穩壓：

• 根據主控芯片要求采用LM7805/LM1117系列穩壓芯片提供5V直流電源；

• 針對PIC16C72A和其他模擬電路可采用低壓差穩壓器（LDO），確保在低輸入壓條件下仍能保持穩定供電；

• 濾波設計：

• 在穩壓輸出端加入電解電容和陶瓷電容，形成低通濾波網絡，有效濾除高頻干擾和紋波。

4.1.2 保護措施

• 過流保護： 在電源輸出端設計保險絲及PTC自恢復保險元件；

• 過溫保護： 在穩壓芯片附近加裝溫度傳感器，及時監測溫升并在必要時觸發保護措施。

4.2 主控電路設計（PIC16C72A部分）

4.2.1 系統電路框圖

主控電路設計核心模塊包括：

• 電源接口： 經過穩壓后提供給PIC16C72A的電源；

• 時鐘電路： 采用20MHz晶振及旁路電容構成晶體振蕩電路；

• 復位電路： 外部復位按鈕與RC延時電路，確保系統上電后穩定復位；

• I/O接口： 設計多路模擬輸入通道（用于傳感器信號采集）與數字I/O口（用于控制顯示、通信及按鍵輸入）；

• 編程接口： 預留ICSP編程接口便于固件更新。

4.2.2 電路設計細節

• 去耦電容布局： 在各個電源引腳附近布置適當容量的陶瓷電容（0.1μF）與電解電容（10μF-100μF）以降低噪聲；

• 抗干擾設計： PCB走線采用屏蔽設計與合理分區，確保模擬電路與數字電路分離；

• 溫度補償： 在一些對溫度敏感的模擬信號通路中增加溫補電路。

4.3 顯示驅動電路設計（μPD16311部分）

4.3.1 驅動原理

μPD16311芯片主要負責將主控單元傳來的數據進行譯碼后驅動液晶或LED顯示屏，其內部包含掃描電路、數據鎖存器和背光控制模塊。設計時需要注意：

• 接口電平匹配： PIC16C72A與μPD16311之間的通信電平需匹配，通常采用TTL/CMOS電平轉換；

• 時序匹配： 依據μPD16311數據手冊設計數據傳輸時序，確保數據正確刷新；

• 背光調控： 根據外部環境光感信號，調整背光驅動電路的PWM參數。

4.3.2 電路實現方案

• 數據線設計： 利用8位并行總線或串行接口傳送顯示數據，采用專用驅動芯片緩沖；

• 驅動電源： 為μPD16311提供獨立的5V/3.3V驅動電源，確保穩定工作；

• 接口保護： 在數據線及控制線前加入限流電阻及ESD保護元件，防止靜電沖擊。

4.4 通信與接口設計

4.4.1 CAN/RS232接口電路

• CAN接口：

• 采用MCP2551作為CAN收發器，通過CAN總線實現與整車控制單元的實時數據交換。

• 電路中設置總線終端電阻（通常為120Ω）以抑制信號反射。

• RS232/RS485接口：

• 利用MAX232實現RS232電平轉換，保證與上位機或診斷設備之間的穩定通信。

4.4.2 其他接口電路

• I2C/SPI接口： 為EEPROM或其他外部模塊預留通信接口，采用標準總線設計并加入必要上拉電阻；

• 觸摸/按鍵接口： 設計去抖電路和中斷檢測，確保用戶輸入響應靈敏、穩定。

4.5 輔助功能模塊設計

4.5.1 用戶交互模塊

• 按鍵及旋鈕電路：

• 采用微動開關或金屬觸點設計，配合RC去抖電路，確保按鍵輸入準確無誤；

• 可結合LED指示燈實現狀態反饋。

• 蜂鳴器/報警器：

• 設計簡單的驅動電路，利用PWM或脈沖調制實現不同報警音效，同時在硬件上加入過流保護。

4.5.2 擴展模塊

• 存儲擴展： 預留SD卡接口或擴展EEPROM模塊，用于記錄歷史數據與故障日志；

• 調試接口： 預留JTAG/ICSP調試端口，方便系統調試與維護；

• 外部通信模塊： 如藍牙或GSM模塊接口，便于后續遠程診斷和數據上傳。

5. 軟件系統設計

5.1 軟件架構

軟件系統總體采用分層設計思想，主要包括：

• 底層驅動層： 負責對各外設（A/D轉換、通信、顯示、按鍵等）的初始化與驅動；

• 中間服務層： 實現各模塊之間的數據傳遞、信號調度與錯誤處理；

• 上層應用層： 處理數據解析、界面顯示、用戶交互以及故障報警等功能。

5.2 任務調度與實時操作系統

由于汽車儀表對實時性要求較高，可采用以下方案：

• 輪詢調度： 適用于簡單應用，通過定時中斷對各模塊進行輪詢；

• RTOS方案： 若系統較復雜，可采用輕量級實時操作系統（如FreeRTOS）實現任務分離與優先級調度。

5.3 軟件模塊劃分

• 傳感器數據采集模塊：

• 采集并濾波車速、轉速、溫度等信號，并將數據傳輸給處理模塊；

• 顯示控制模塊：

• 根據采集數據及用戶設置調用μPD16311驅動顯示，實現動態儀表刷新；

• 通信處理模塊：

• 解析來自CAN、RS232的數據包，完成診斷、命令及數據上報功能；

• 用戶交互模塊：

• 處理按鍵輸入、菜單導航以及觸摸屏操作，并反饋系統狀態；

• 故障檢測與自檢模塊：

• 定期執行系統自檢，監控各模塊狀態，必要時啟動保護措施。

5.4 軟件調試與升級

• 調試接口： 利用預留的ICSP/JTAG接口進行在線調試；

• 固件升級： 設計基于通信接口的遠程升級機制，確保系統安全穩定地進行版本更新。

6. 電路框圖設計

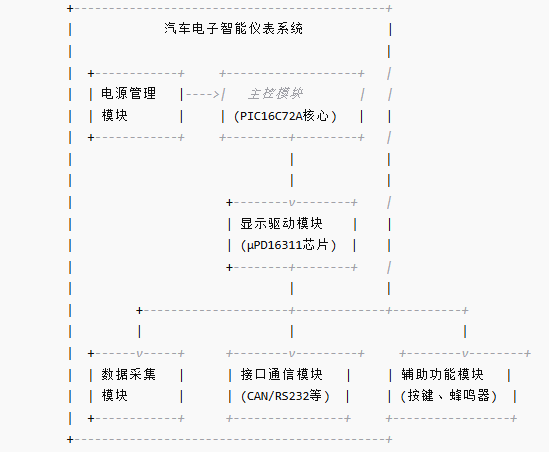

6.1 系統總體電路框圖

為直觀展示各模塊間的聯系，下面給出一份系統總體框圖示意：

6.2 子模塊電路框圖說明

• 主控模塊子框圖： 包括PIC16C72A的核心、時鐘電路、復位電路和各個I/O接口；

• 顯示驅動子模塊： 主要包含μPD16311與顯示屏接口電路、數據緩存及PWM背光調控電路；

• 通信接口子模塊： 包括CAN總線收發器、RS232電平轉換模塊及其終端電阻與濾波設計；

• 數據采集子模塊： 連接多路傳感器，經由模擬前端處理后通過ADC送入PIC16C72A。

6.3 框圖繪制方法

• 利用專業電路設計工具（如Altium Designer、PADS、Eagle等）進行原理圖繪制；

• 分模塊繪制后合并成系統總圖，標注各模塊電源、信號接口及調試端口；

• 圖中每個模塊均注明具體器件型號及關鍵參數，為后續PCB布板提供依據。

7. 系統調試與測試

7.1 硬件調試方法

• 原型板測試： 在實驗室環境中搭建原型板，先分別測試各模塊（電源、主控、顯示、通信）是否符合設計要求；

• 環境模擬： 模擬汽車工作環境（高溫、低溫、震動、干擾）進行測試，確保儀表在各種工況下穩定工作；

• EMC/EMI測試： 使用專業儀器檢測系統電磁輻射及抗干擾能力，并對電路進行必要的屏蔽和濾波優化。

7.2 軟件調試方法

• 分層調試： 分別對底層驅動、中間數據處理、上層應用進行單元測試，利用仿真器驗證各模塊接口邏輯；

• 現場調試： 在整車測試中，利用診斷接口收集數據，進行實時調試，定位系統瓶頸；

• 容錯機制測試： 模擬各種異常情況（斷電、通信中斷、傳感器故障）測試系統的自恢復及報警功能。

7.3 故障分析與改進方案

• 故障日志記錄： 系統內置日志記錄機制，對異常事件進行記錄，便于后續故障分析；

• 熱設計優化： 針對部分模塊出現溫升問題，優化散熱設計或調整器件布局；

• 軟件升級： 根據現場反饋不斷優化軟件算法，提高數據處理效率與系統穩定性。

8. 系統優化與未來展望

8.1 系統優點總結

• 穩定性高： 采用成熟的PIC16C72A及專用顯示驅動芯片μPD16311，確保系統在惡劣環境下長時間穩定運行；

• 低功耗設計： 多級穩壓與功耗控制策略，延長車輛電源使用壽命；

• 擴展性好： 模塊化設計為未來功能擴展（如聯網、遠程升級）提供便利；

• 實時性強： 高速數據采集與顯示刷新，滿足駕駛安全信息實時傳輸要求。

8.2 不足與改進方向

• 顯示分辨率限制： μPD16311在某些高分辨率需求下可能受限，后續可考慮升級更高端的顯示驅動芯片；

• 軟件響應延時： 在多任務高負荷情況下，需進一步優化任務調度算法或引入更輕量RTOS；

• 接口兼容性： 隨著車載網絡標準不斷演進，未來可能需要增加更多兼容接口（如以太網、LIN等）。

8.3 未來發展展望

• 智能化升級： 結合車載傳感器和AI算法，實現更智能的儀表信息預測和安全預警；

• 網絡互聯： 利用車聯網技術，實現遠程監控、故障預警和OTA固件升級；

• 人機交互： 增加觸摸屏、多點觸控等先進交互方式，提升用戶體驗；

• 集成化設計： 隨著IC集成技術的進步，未來可實現儀表功能的高度集成與小型化設計。

9. 總結與結論

本方案基于PIC16C72A與μPD16311芯片設計了一套完整的汽車電子智能儀表系統，詳細論述了系統需求、關鍵元器件選型、硬件電路設計、軟件架構、調試測試及未來展望。各模塊均以高可靠性、低功耗、抗干擾為設計原則，確保系統在復雜汽車環境中的長期穩定運行。通過詳細的電路框圖和模塊說明，設計人員能夠直觀了解各子系統的功能與相互關系，為后續的PCB設計和樣機調試提供了有力支持。

在實際應用中，設計團隊可根據汽車廠家的具體要求，對部分器件參數和接口標準做相應調整，并在樣機測試中不斷優化設計，最終實現高性價比、高性能的智能儀表產品，滿足未來汽車電子發展趨勢的需求。

附錄

附錄A：主要器件數據手冊參考

• PIC16C72A數據手冊：提供詳細的指令集、I/O接口、電源要求、工作溫度等信息；

• μPD16311數據手冊：詳細介紹了顯示驅動原理、接口時序、功能描述及應用電路建議；

• 穩壓芯片LM7812/LM7805/LM1117系列數據手冊；

• MCP2551及MAX232等接口芯片數據手冊。

附錄B：程序代碼樣例

以下為PIC16C72A部分初始化代碼樣例（偽代碼形式），用于展示如何初始化時鐘、I/O及中斷服務程序：

// 系統初始化
void SystemInit(void)
{
    // 配置I/O端口
    TRISA = 0xFF;   // 設置PORTA為輸入，用于傳感器采集
    TRISB = 0x00;   // 設置PORTB為輸出，用于驅動顯示
    // 初始化時鐘電路及復位模塊
    Init_Clock();
    // 初始化中斷
    Init_Interrupt();
    // 初始化ADC模塊
    ADC_Init();
}

// 主循環
void main(void)
{
    SystemInit();
    while(1)
    {
        // 采集傳感器數據
        SensorData = ADC_Read();
        // 數據處理與顯示更新
        ProcessData(SensorData);
        UpdateDisplay();
        // 處理通信任務
        Comm_Process();
    }
}

附錄C：PCB布局與原理圖建議

• 主控與顯示驅動模塊應盡量靠近布置，縮短信號傳輸距離；

• 電源模塊應單獨隔離，并與敏感模擬電路采用屏蔽設計；

• 各接口模塊預留調試端口，方便生產調試和后續維護。

結語

本文詳細闡述了基于PIC16C72A和μPD16311芯片的汽車電子智能儀表應用方案，從系統需求、硬件與軟件設計、關鍵器件選型、調試測試到未來發展進行了全面論述。通過對每個模塊的詳細設計描述與選型依據分析，本方案不僅能夠滿足現階段汽車智能儀表的應用要求，還為后續系統升級和功能擴展提供了充足的技術儲備。希望本方案能為相關技術人員提供有價值的參考，并推動汽車儀表智能化技術的不斷發展。
