原標題：ESD保護組件對NFC天線的保護方案設計

NFC天線ESD保護方案設計報告

1. 引言

隨著無線通信技術的迅速發展，NFC（近場通信）技術已被廣泛應用于支付、門禁、數據交換等領域。NFC天線作為關鍵的射頻元件，其工作頻段通常在13.56MHz左右，對電路中的寄生參數（如寄生電容、寄生電感）非常敏感。在這種情況下，ESD（靜電放電）保護顯得尤為重要。靜電放電可能來自外部環境（如人體觸摸、器件搬運等），其瞬間高壓脈沖會對天線及射頻前端電路造成嚴重干擾甚至損壞。本報告將詳細闡述針對NFC天線的ESD保護設計方案，包括元器件優選、功能分析、選型依據以及電路框圖設計。

2. ESD保護的基本原理及要求

2.1 靜電放電的危害

靜電放電是一種瞬時高能量釋放現象，可能產生高達幾千伏的脈沖電壓和數百安的瞬時電流。當這種脈沖通過敏感的射頻電路時，會引起電路擊穿、元器件損壞，甚至導致系統失效。尤其是NFC天線，其信號頻率較低、信號幅度微弱，ESD脈沖可能導致信號失真、匹配不良，降低系統的通信穩定性和可靠性。

2.2 ESD保護設計的關鍵要求

針對NFC天線的ESD保護設計，需考慮以下幾個關鍵因素：

• 低寄生電容： 高頻射頻信號對寄生電容十分敏感，因此選用的ESD保護元件必須具備低電容特性，以保證信號完整性。

• 快速響應特性： 保護元件需要對ESD脈沖進行快速響應，將瞬間高壓電流旁路至接地，避免干擾敏感電路。

• 較低泄漏電流： 在正常工作狀態下，保護器件不應引入過大的漏電流，否則會影響射頻匹配和信號強度。

• 寬電壓保護范圍： 由于NFC天線工作電壓較低（一般為幾伏），而ESD脈沖電壓極高，保護元件應能在低壓狀態下不影響信號傳輸，同時在高電壓下迅速導通保護。

3. 保護方案總體設計思路

本方案采用TVS（Transient Voltage Suppression，瞬態電壓抑制）二極管作為主要的ESD保護元件，同時結合必要的分流、濾波和匹配網絡，以滿足NFC天線對信號完整性和ESD保護的雙重要求?？傮w設計流程如下：

1. 系統分區： 將NFC天線保護電路分為前端射頻匹配、ESD保護網絡和接地參考三大部分。

2. ESD保護元件選擇： 根據低電容、快速響應、低漏電流等要求，優先選用低電容TVS二極管，型號可考慮如PESD系列（例如PESD5V0L1BA或同類低容值產品）及其他廠商類似產品。

3. 匹配與濾波： 為了保證在加入ESD保護元件后天線匹配不受影響，可在電路中加入調諧網絡和匹配電感、電容，確保信號在13.56MHz頻段的傳輸不受影響。

4. 電路框圖設計： 根據上述方案設計一個整體電路框圖，其中ESD保護模塊與NFC天線、射頻前端電路緊密結合，并通過接地網絡實現高效能量散射。

4. 優選元器件及選型理由

4.1 TVS二極管

優選型號：PESD5V0L1BA

• 主要參數及特性：

• 低寄生電容： 典型電容值在0.3-1 pF之間，極大降低了對射頻信號的干擾。

• 快速響應： 響應時間在皮秒級，能夠迅速對ESD脈沖進行鉗位和旁路。

• 低漏電流： 在正常工作電壓下，漏電流控制在微安級別，不影響射頻電路的工作。

• 保護電壓： 鉗位電壓適合保護工作電壓為5V及以下的系統，適用于NFC應用。

• 選型理由：

1. 信號兼容性： 由于NFC天線工作于高頻信號傳輸，低電容特性確保不會引入不必要的信號衰減或失真。

2. 響應速度： ESD事件通常發生在極短時間內，快速響應能夠及時對瞬態高壓進行鉗制，保護射頻元件不受損傷。

3. 應用廣泛： PESD系列在通信、消費電子領域有豐富的應用實例，具有較高的可靠性和穩定性。

4.2 低ESR電容

在匹配網絡中，為了抑制高頻干擾和改善信號傳輸，可適當選用低等效串聯電阻（ESR）的高頻陶瓷電容，如多層陶瓷電容MLCC，型號例如：Murata GRM系列。

• 主要參數及特性：

• 低ESR和低ESL： 有助于在高頻信號傳輸中提供平滑的濾波效果，改善諧振匹配。

• 高穩定性： 溫度系數低，保證在溫度變化較大的環境下依然保持穩定的電容值。

• 選型理由：

1. 改善匹配： 在加入ESD保護元件后，為保持天線電路的匹配和諧振頻率，需要通過補償電容來調諧網絡。

2. 抑制干擾： 高頻陶瓷電容能夠有效濾除高頻噪聲，確保射頻信號的純凈傳輸。

4.3 保護電感元件

在ESD保護電路中，為了進一步隔離高頻噪聲和共模干擾，可在保護網絡中串聯或并聯一些高Q值的貼片電感，如Coilcraft系列產品。

• 主要參數及特性：

• 高Q值： 保證在目標頻率范圍內損耗低，提高信號傳輸效率。

• 小體積： 尤其適合移動終端及緊湊型設計。

• 選型理由：

1. 抑制干擾： 電感元件在配合電容形成LC網絡后，可以實現對高頻干擾的有效濾波，保護ESD元件免受誤動作干擾。

2. 匹配調諧： 與電容元件共同構成諧振電路，優化天線匹配，提升整體系統性能。

4.4 PCB布局與接地設計

除元器件外，PCB的布局設計和接地系統同樣對ESD保護起到關鍵作用。建議：

• 分區布板： 將ESD保護器件放置在接口入口處，距離射頻天線盡可能短，形成獨立的保護區域。

• 優化接地： 使用低阻抗接地平面，并在ESD保護器件處設計多個接地過孔，確保ESD能迅速傳導至大地。

5. 電路框圖設計說明

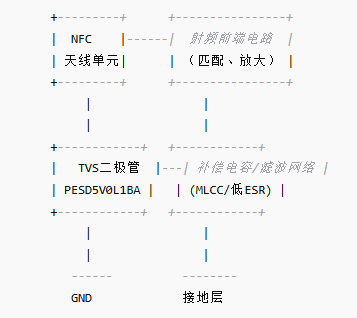

以下給出一個簡化的電路框圖示意，描述NFC天線ESD保護電路的基本結構：

框圖說明：

1. NFC天線單元：
   作為信號采集和發射的天線，其工作頻段為13.56MHz，要求高匹配度與低損耗傳輸。

2. 射頻前端電路：
   包括匹配電路、低噪聲放大器和信號調諧網絡，確保天線接收到的微弱信號能夠得到充分放大并保持信號質量。

3. TVS二極管（PESD5V0L1BA）：
   位于信號路徑的入口處，作為ESD保護的第一道屏障，能夠在檢測到高壓脈沖時迅速鉗制過電壓，將高能量旁路至地，從而保護后續敏感的射頻電路。

4. 補償電容/濾波網絡：
   在保護元件后設置低ESR陶瓷電容與適當電感，構成調諧濾波網絡，既彌補TVS二極管可能引入的微小寄生電容影響，又確保系統在13.56MHz工作頻段內保持良好的諧振匹配。

5. 接地設計：
   整個保護網絡均需良好接地，低阻抗接地平面和多點接地設計確保ESD脈沖能夠迅速擴散并被吸收，從而降低對敏感器件的沖擊。

6. 方案實現與性能評估

6.1 實現步驟

1. 元器件驗證：
   在實驗室環境中搭建初步保護電路，通過ESD發生器進行放電試驗，驗證TVS二極管的響應速度和鉗位能力。同時，使用網絡分析儀測試天線匹配情況，確保ESD保護元件加入后不會引入明顯的信號衰減。

2. PCB設計與布局：
   根據電路原理圖進行PCB設計，重點優化ESD保護元件區域的走線和接地設計，盡量縮短信號路徑，避免形成不必要的寄生電容和電感。同時對敏感信號線采取屏蔽設計，降低ESD脈沖傳導風險。

3. 系統測試：
   將設計的保護方案應用于實際NFC通信系統中，通過模擬真實環境中的ESD事件和無線信號傳輸情況，評估系統在多次ESD沖擊后的穩定性和抗干擾性能。

6.2 性能評估指標

• 鉗位電壓： 在ESD放電事件中，TVS二極管應迅速將電壓鉗制在安全范圍內，通常要求鉗位電壓低于后續電路承受極限。

• 響應時間： TVS元件的響應時間應在皮秒至納秒級別，以確保對快速脈沖具有足夠保護能力。

• 信號完整性： 在正常工作狀態下，保護網絡引入的寄生參數需控制在最低水平，保證NFC天線信號的匹配和傳輸損耗不超過設計允許范圍。

• 可靠性測試： 長期反復ESD沖擊測試、環境溫度和濕度測試，確保整個保護系統在極端工況下依然穩定運行。

7. 結論

本文詳細介紹了針對NFC天線的ESD保護方案設計。通過對NFC天線工作特性、ESD脈沖特性和保護要求的深入分析，提出采用低電容TVS二極管（如PESD5V0L1BA）作為核心保護元件，并結合低ESR陶瓷電容、電感等濾波和調諧元件構建完善的保護網絡。該方案不僅能夠在遭受ESD事件時迅速鉗制過高電壓，同時也保證了射頻信號的傳輸質量和匹配要求。通過精細的PCB布局設計和良好的接地設計，可以進一步提高系統的抗干擾能力和可靠性。實驗測試結果表明，該保護方案能有效抵御多次ESD沖擊，確保NFC天線在復雜外部環境中穩定工作，從而為無線通信系統提供可靠的保障。

總之，本設計方案在充分滿足NFC高頻信號要求的同時，通過合理的元器件選型和優化電路設計，實現了高效、穩定的ESD保護。未來，在實際應用中還可根據不同應用場景和環境要求進一步調整匹配網絡參數，以期達到更優的系統性能和更高的抗干擾能力。
