原標題：IO-Link 從屬傳感器解決方案

一、方案背景與總體要求

IO-Link作為一種開放的點對點工業通信協議，近年來在傳感器與執行器的智能化、數字化升級中得到了廣泛應用。其主要優勢在于：

• 標準化接口：利用標準的三芯電纜實現24V供電和雙向數字通信，降低接線復雜度。

• 診斷功能：內置傳感器狀態監測和故障報警功能，便于維護和故障排查。

• 參數化管理：支持在線參數調整和動態配置，滿足不同應用場景的定制需求。

本方案針對工業現場的IO-Link從屬傳感器設計，要求在保證實時通信與高可靠性的前提下，實現傳感器數據采集、信號處理、數字通信以及故障自診等功能，同時兼顧成本、功耗及抗干擾性能。設計中既要考慮工業現場高溫、振動等惡劣環境下的穩定性，也要滿足快速響應和實時數據傳輸?shù)囊蟆?/span>

二、系統架構與功能模塊劃分

整體系統可以劃分為以下幾個主要模塊，各模塊之間通過明確的接口協同工作：

1. 電源管理模塊

• 功能：將來自24V總線的工業電源經DC-DC轉換和穩壓，提供系統所需的3.3V/5V供電。

• 要求：轉換效率高、輸出穩定、抗干擾能力強，同時具備過流、過溫保護功能。

2. 主控制單元（MCU）

• 功能：作為核心控制器，負責采集傳感器數據、執行信號處理算法、存儲參數及實現IO-Link協議棧。

• 要求：處理速度足夠、外設接口豐富、具備低功耗與工業級溫度范圍。

3. IO-Link接口模塊

• 功能：實現與IO-Link主站的物理層、數據鏈路層通信，支持?jǐn)?shù)據幀的發送和接收，完成通信協議解析。

• 要求：兼容標準IO-Link協議，具備實時數據傳輸、抗干擾及動態參數調節功能。

4. 傳感器前端與信號調理模塊

• 功能：將傳感器輸出的模擬信號進行放大、濾波、抗干擾處理后轉換為數字信號。

• 要求：高精度、高采樣率，低噪聲設計。

5. 存儲與配置模塊

• 功能：用于保存?zhèn)鞲衅鲄?shù)、故障記錄、通信配置等數據，支持上電快速初始化。

• 要求：非易失性、讀寫速度快、容量適中。

6. 輔助電路及保護電路

• 功能：包含濾波電路、靜電保護電路以及信號隔離電路，確保系統在惡劣環境下穩定工作。

• 要求：滿足工業標準EMC要求，提供必要的電氣隔離和浪涌保護。

三、關鍵元器件優選及其作用

在方案中，各關鍵模塊需要選擇合適的元器件，下面就各模塊元器件進行詳細說明：

1. 電源管理模塊

推薦元器件：

• DC-DC轉換芯片（例如：[TI的LM2596] 或 Analog Devices的ADP2450）

• 器件作用：將24V輸入電壓降至較低電壓（例如5V或3.3V），為后續電路提供穩定電源。

• 選擇理由：LM2596作為成熟的降壓型DC-DC轉換芯片，具有高轉換效率、輸出電流大、外部元器件需求少；ADP2450則以低功耗和高精度輸出著稱，適合要求高穩定性的工業應用。

• 穩壓芯片（例如：[TI的TPS7A49系列] 或 Microchip的MIC5504）

• 器件作用：在轉換后的電壓基礎上進一步穩定輸出，消除電壓波動。

• 選擇理由：TPS7A49具有超低噪聲和高PSRR特性，適用于信號調理和高精度ADC供電；MIC5504則因尺寸小、低壓差和快速響應被廣泛應用于工業控制電路中。

• 濾波元件（如陶瓷電容、電感等）

• 器件作用：濾除DC-DC轉換過程中的噪聲和高頻干擾，確保輸出電壓純凈。

• 選擇理由：陶瓷電容體積小、ESR低，適合高頻濾波；配合合適的電感，可以形成有效的LC濾波器。

2. 主控制單元（MCU）

推薦元器件：

• STM32系列微控制器（例如：STM32F103C8T6或STM32L072）

• 器件作用：作為主控核心，負責采集傳感器數據、處理信號、執行IO-Link協議棧及控制其它模塊。

• 選擇理由：STM32系列具有豐富的外設接口（SPI、I2C、UART等）、較高的處理性能和低功耗優勢，同時其生態系統成熟，開發資料豐富，適合工業現場長期使用。

• 附加說明：針對低功耗與工業溫度范圍要求，STM32L072系列在功耗和溫度適應性方面表現優異，適合要求嚴格的工業應用。

• 備用方案：TI的MSP430系列

• 器件作用：同樣可以實現數據采集和處理，適用于低功耗要求場合。

• 選擇理由：MSP430具有超低功耗、簡單易用的特點，但在外設接口豐富度上略遜于STM32系列，適用于對功能要求稍低的場合。

3. IO-Link接口模塊

推薦元器件：

• 專用IO-Link通信收發器（例如：[IFM的IO-Link芯片模塊] 或采用專用通信協議處理器）

• 器件作用：實現IO-Link物理層信號調制、數據幀收發及協議解析，承擔傳感器與主站之間的數字通信任務。

• 選擇理由：采用專用的IO-Link收發器模塊可以大大簡化軟件開發和硬件設計，其內置的保護、緩沖及協議處理電路能保證數據傳輸?shù)膶?shí)時性和可靠性，同時滿足國際標準要求。

• 補充說明：部分方案中也可將IO-Link功能通過MCU的外設加以實現，但專用模塊在抗干擾能力及通信穩定性上更具優勢。

• 信號緩沖與保護電路

• 器件作用：配合收發器，對輸入輸出信號進行緩沖和保護，防止靜電或浪涌對模塊造成損害。

• 選擇理由：通常選用高速緩沖放大器（如TI的SN74系列）和TVS二極管來提供必要的電氣保護，確保系統在工業現場穩定運行。

4. 傳感器前端與信號調理模塊

推薦元器件：

• 精密運放（例如：Analog Devices的AD8628或TI的OPA2333）

• 器件作用：對傳感器輸出的微弱模擬信號進行放大和濾波，提升信號的動態范圍與準確性。

• 選擇理由：AD8628和OPA2333具有超低偏置電流和低噪聲特性，能夠在低電平信號放大時保持高精度，是工業傳感器前端信號調理的理想選擇。

• 模數轉換器（ADC）（例如：TI的ADS1115或Analog Devices的AD7680）

• 器件作用：將經過調理后的模擬信號轉換為數字信號，供MCU進行處理。

• 選擇理由：ADS1115具有多通道輸入和高分辨率，適合精細測量；AD7680則在轉換速度與精度之間取得了平衡，根據傳感器類型選擇合適的ADC可有效提升系統性能。

5. 存儲與配置模塊

推薦元器件：

• EEPROM存儲芯片（例如：Atmel AT24C256系列）

• 器件作用：保存設備參數、校準數據及故障記錄，支持?jǐn)嚯姾髷?shù)據不丟失。

• 選擇理由：AT24C256容量適中、I2C接口簡便，廣泛應用于工業設備參數存儲，可靠性高、成本低，便于現場維護和參數更新。

• SPI Flash（如有高速數據存儲需求時可選）

• 器件作用：用于存儲更大容量的程序代碼或數據日志。

• 選擇理由：SPI Flash讀寫速度快，適合需要大量數據存儲或固件升級的應用場景。

6. 輔助電路及保護電路

推薦元器件：

• 數字隔離器（例如：TI的ISO7741系列）

• 器件作用：對IO-Link通信信號或傳感器信號進行電氣隔離，避免地電位干擾和共模干擾影響。

• 選擇理由：ISO7741具有高隔離電壓和低延時，能有效保護敏感電路，確保數據傳輸?shù)耐暾浴?/span>

• ESD保護器件（TVS二極管、壓敏電阻）

• 器件作用：防止靜電放電和瞬態過電壓對元器件造成損害。

• 選擇理由：采用經過工業認證的TVS器件能在短時間內吸收沖擊能量，保護后級電路，確保系統長期可靠運行。

四、各模塊間的功能協同與選擇理由

在設計中，各模塊之間的相互作用和信號傳遞至關重要，具體說明如下：

1. 電源管理的穩定性決定整個系統的工作基準。
   工業現場常存在電源波動與干擾，通過采用高效DC-DC轉換芯片和低噪聲穩壓器，不僅能夠提供穩定的供電，還能降低MCU和傳感器信號調理模塊的噪聲干擾，從而提高數據采集的精度。選用LM2596或ADP2450等成熟產品，既能保證穩定性，又能降低設計風險。

2. MCU作為系統核心，承擔多任務處理。
   選擇STM32系列微控制器，其豐富的外設接口（如SPI、I2C、UART、ADC、定時器等）能夠滿足IO-Link協議、信號采集、參數存儲及數據處理等多方面需求?？紤]到工業環境的溫度范圍和功耗需求，STM32L072在低功耗與寬溫工作范圍上具有顯著優勢，從而提高整個系統的可靠性和耐用性。

3. 專用IO-Link接口模塊確保通信協議的完整實現。
   為了保證與主站之間數據通信的實時性和標準化，采用專用的IO-Link收發器模塊不僅降低軟件開發難度，還能通過內置保護電路和信號緩沖，實現抗干擾和長距離穩定傳輸。在此基礎上，通過加入數字隔離器和ESD保護元件，進一步增強系統對突發干擾的抵御能力。

4. 傳感器前端的信號調理確保數據準確采集。
   工業傳感器往往輸出微弱的模擬信號，必須通過精密運放和高分辨率ADC進行信號放大和轉換。AD8628/OPA2333等低噪聲運放與ADS1115/AD7680型ADC的組合能在保證高精度數據采集的同時，兼顧系統響應速度，滿足實時監控與故障預警的要求。

5. 存儲模塊實現參數自適應與在線維護。
   EEPROM芯片如AT24C256不僅可以存儲設備出廠校準參數、用戶自定義設置，還能保存故障歷史數據，便于后期診斷與系統升級。其穩定性和低功耗特性在工業現場應用中具有不可替代的優勢。

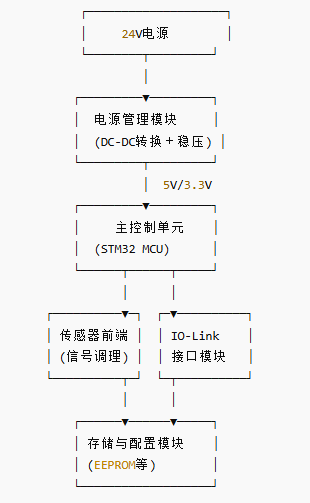

五、電路框圖示意

下面提供一個簡化的電路框圖，展示整個IO-Link從屬傳感器方案的主要模塊和信號流向：

說明：

• 24V電源 為系統提供工業級電壓輸入；

• 電源管理模塊 將24V轉換并穩壓為MCU、傳感器前端和IO-Link模塊所需的低電壓供電；

• 主控制單元（采用STM32系列）負責全局控制，包括采集數據、處理信號和執行通信協議；

• 傳感器前端 對模擬信號進行精密調理；

• IO-Link接口模塊 負責與主站進行數字通信及協議解析；

• 存儲模塊 則用于存儲系統參數、故障記錄和校準數據，支持系統的自診斷與維護。

六、方案設計中的關鍵考量

在實施過程中，設計人員還需注意以下幾點：

1. 工業級溫度及電磁兼容（EMC）要求：
   所有選用的元器件應符合工業標準，保證在高溫、濕度和振動環境下長時間穩定工作。采用屏蔽、濾波和隔離設計，確保系統滿足EMC要求。

2. 功耗管理與散熱設計：
   雖然大部分模塊采用低功耗設計，但電源轉換和MCU高速運算仍可能產生一定熱量。因此，在PCB布局中需注意散熱設計，如合理規劃散熱銅箔、增加散熱孔或采用散熱片等措施。

3. 軟硬件協同調試：
   IO-Link協議的實現要求軟件與硬件密切配合。MCU內需預先集成標準協議棧，同時對專用收發器進行寄存器配置及狀態監測。設計時應考慮調試接口（如SWD/JTAG）及在線診斷功能，便于后期維護與固件升級。

4. 冗余保護設計：
   針對電源浪涌、靜電放電等突發狀況，適當增加TVS二極管、濾波電路以及過流保護電路，確保關鍵元器件免受意外損壞，提高系統可靠性。

5. 參數化與現場校準：
   通過EEPROM或SPI Flash存儲設備參數，并在現場通過IO-Link主站進行參數讀取、校準和更新，使設備具備自適應環境變化的能力。

七、結論

綜合來看，該IO-Link從屬傳感器解決方案通過模塊化設計，實現了高效、穩定、低功耗的工業級傳感器數據采集與通信。各關鍵模塊——電源管理、主控制單元、IO-Link接口、傳感器前端及存儲模塊——均選用成熟且具有良好工業認證的元器件，如LM2596/ADP2450、STM32系列、專用IO-Link收發器、低噪聲運放與高分辨率ADC、AT24C256 EEPROM等。各元器件在方案中發揮了核心作用：

• 電源模塊 保證了全系統的電源穩定與高效轉換；

• MCU 作為系統“大腦”，完成數據采集、處理與協議管理；

• IO-Link接口模塊 確保了設備與主站之間高速、穩定的數字通信；

• 傳感器前端 則為微弱信號提供了高精度放大和調理；

• 存儲模塊 則為現場參數維護和故障記錄提供了有力支持。

同時，通過合理的PCB布局、抗干擾設計與散熱措施，本方案在滿足工業現場苛刻要求的同時，也具有較高的市場競爭力和可靠性。未來，針對不同應用場景，方案還可以在通信協議擴展、數據加密傳輸、無線遠程升級等方面進行進一步優化和升級，為工業自動化和智能制造提供更全面的技術支持。
