作者：Bill Schweber

　　推動更有效地利用能源、更嚴格的監管要求以及冷卻器運行的技術優勢都支持了最近減少電動機功耗的舉措。雖然硅 MOSFET 等開關技術很普遍，但它們通常無法滿足關鍵逆變器應用更苛刻的性能和效率目標。

　　相反，設計人員可以使用氮化鎵 (GaN) 來實現這些目標，氮化鎵是一種寬帶隙 (WBG) FET 器件技術，該技術在成本、性能、可靠性和易用性方面都得到了改進和進步。 GaN器件現已成為主流，并已成為中檔功率級別逆變器的首選。

　　本文探討了Efficient Power Conversion Corporation (EPC)的最新一代 GaN 基 FET如何實現高性能電機逆變器。評估板旨在幫助設計人員熟悉 GaN 器件特性并加速設計。

　　什么是逆變器?

　　逆變器的作用是創建和調節驅動電機的功率波形，電機通常是無刷直流 (BLDC) 類型。它控制電機速度和扭矩，以實現平穩啟動和停止、反向和加速率等要求。它還必須確保盡管負載發生變化，仍能實現并保持所需的電機性能。

　　請注意，具有變頻輸出的電機逆變器不應與交流線路逆變器混淆。后者從汽車電池等電源獲取直流電，以提供固定頻率的 120/240 伏交流波形，該波形近似于正弦波，可用于為線路操作設備供電。

　　為什么考慮氮化鎵?

　　相對于硅器件，GaN 器件具有更有吸引力的屬性，包括更高的開關速度、更低的漏源導通電阻 (R DS(ON) ) 以及更好的熱性能。較低的 R DS(ON)使其可用于更小、更輕的電機驅動器，并減少功率損耗，從而在電動自行車和無人機等應用中節省能源和成本。較低的開關損耗可提高電機驅動效率，從而擴大輕型電動汽車 (EV) 的續航里程。更快的開關速度可實現低延遲電機響應，這對于需要精確電機控制的應用(例如機器人)至關重要。 GaN FET 還可用于開發更強大、更高效的叉車電機驅動器。 GaN FET 的更高電流處理能力使其可用于更大、更強大的電機。

　　對于最終應用，最終的好處是減小尺寸和重量、提高功率密度和效率以及更好的熱性能。

　　GaN 入門

　　任何電源開關器件的設計，尤其是中檔電流和電壓的器件，都需要關注器件的最小細節和獨特特性。 GaN 器件有兩種內部結構選擇：耗盡型 (d-GaN) 和增強型 (e-GaN)。 d-GaN 開關通常處于“開啟”狀態，需要負電源;設計到電路中更加復雜。相比之下，e-GaN 開關通常是“關閉”MOSFET，這使得電路架構更加簡單。

　　GaN 器件本質上是雙向的，一旦器件上的反向電壓超過柵極閾值電壓，就會開始導通。此外，由于它們在設計上無法進行雪崩模式操作，因此具有足夠的額定電壓至關重要。對于降壓、升壓和橋式直流轉換拓撲，總線電壓高達 480 伏時，600 伏的額定電壓通常就足夠了。

　　盡管 GaN 開關的基本開/關功率開關功能很簡單，但它們是功率器件，因此設計人員必須仔細考慮開通和關斷驅動要求、開關時序、布局、寄生效應的影響、控制電流流動以及電路板上的電流電阻 (IR) 下降。

　　對于許多設計人員來說，利用評估套件是了解 GaN 器件功能以及如何使用它們的最有效方法。這些套件使用不同配置和功率級別的單個和多個 GaN 器件。它們還包括相關的無源元件，包括電容器、電感器、電阻器、二極管、溫度傳感器、保護器件和連接器。

　　從低功耗設備開始

　　EPC2065是低功率 GaN FET 的一個很好的例子。它的漏極-源極電壓 (V DS ) 為 80 伏，漏極電流 (I D ) 為 60 安培 (A)，R DS(ON)為 3.6 毫歐 (mΩ)。它僅以帶焊條的鈍化芯片形式提供，尺寸為 3.5 × 1.95 毫米 (mm)(圖 1)。

　　圖 1：80 伏、60 A EPC2065 GaN FET 是帶有集成焊條的鈍化芯片器件。 (圖片來源：EPC)

　　與其他 GaN 器件一樣，EPC2065 的橫向器件結構和多數載流子二極管可提供極低的總柵極電荷 (Q G ) 和零反向恢復電荷 (Q RR )。這些屬性使其非常適合需要非常高的開關頻率(高達數百千赫茲)和低導通時間的情況，以及那些通態損耗占主導地位的情況。

　　該器件由兩個類似的評估套件支持：用于 20 A/500 瓦運行的EPC9167KIT和用于 20 A/1 千瓦 (kW) 運行的更高功率EPC9167HCKIT (圖 2)。兩者都是三相 BLDC 電機驅動逆變器板。

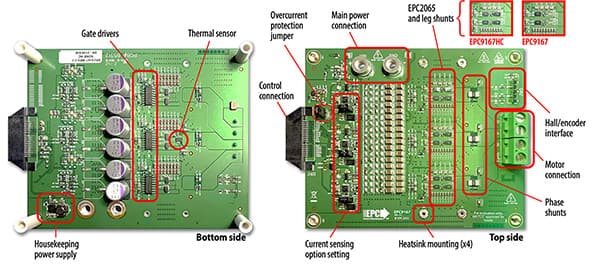

　　圖 2：所示為 EPC9167 板的底部(左)和頂部(右)。 (圖片來源：EPC)

　　基本 EPC9167KIT 配置為每個開關位置使用單個 FET，每相可提供高達 15 A RMS(標稱值)和 20 A RMS(峰值)的電流。相比之下，電流較高的 EPC9167HC 配置在每個開關位置使用兩個并聯 FET，可提供高達 20 A RMS /30 A RMS(標稱/峰值)輸出電流的最大電流，這證明了 GaN FET 的配置相對容易。并聯以獲得更高的輸出電流。圖 3 顯示了基礎 EPC9167 板的框圖。

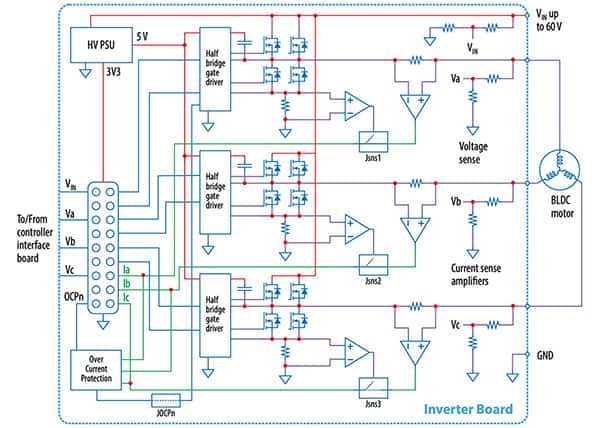

　　圖 3：所示為 BLDC 驅動應用中基礎 EPC9167 板的框圖;較高功率的 EPC9167HC 每個開關有兩個并聯的 EPC2065 器件，而較低功率的 EPC9167 每個開關只有一個 FET。 (圖片來源：EPC)

　　EPC9167KIT 包含支持完整電機驅動逆變器的所有關鍵電路，包括柵極驅動器、用于內務電源的穩壓輔助電源軌、電壓檢測、溫度檢測、電流檢測和保護功能。

　　EPC9167 可與各種兼容控制器配合，并受到各個制造商的支持。利用現有資源，可以快速配置為電機驅動逆變器或DC-DC轉換器，實現快速開發。在前一個角色中，它提供多相 DC-DC 轉換，支持電機驅動應用中高達 250 kHz 的脈寬調制 (PWM) 開關頻率;對于非電機 DC-DC 應用，其工作頻率高達 500 kHz。

　　走向更高的權力

　　功率處理范圍的另一端是EPC2302，這是一款 GaN FET，額定電壓為 100 V/101 A，R DS(ON)僅為 1.8 mΩ 。它非常適合 40 至 60 伏高頻 DC-DC 應用以及 48 伏 BLDC 電機驅動器。與 EPC2065 使用的帶焊條的鈍化芯片封裝相比，該 GaN FET 采用低電感 QFN 封裝，尺寸為 3 × 5 mm，頂部裸露，可實現卓越的熱管理。

　　外殼頂部的熱阻很低，每瓦僅為 0.2°C，從而實現出色的熱性能并緩解冷卻挑戰。其暴露的頂部增強了頂部熱管理，而側面可潤濕的側面保證了整個側焊盤表面在回流焊接過程中被焊料潤濕。這可以保護銅并允許在該外部側面區域進行焊接，以便于光學檢查。

　　EPC2302 的占位面積不到具有相似 R DS(on)和額定電壓的同類最佳硅 MOSFET 的一半，而其 Q G和 Q GD明顯更小，并且 Q RR為零。這會降低開關損耗和柵極驅動器損耗。 EPC2302 的工作死區時間短于 10 納秒 (ns)，可實現更高的效率，而其零值 Q RR可增強可靠性并最大限度地減少電磁干擾 (EMI)。

　　為了測試 EPC2302，EPC9186KIT電機控制器/驅動器電源管理評估板支持高達 5 kW 的電機，并可提供高達 150 A RMS和 212 A PEAK的最大輸出電流(圖 4)。

　　圖 4：所示為 EPC2302 的 EPC9186KIT 5 kW 評估板的頂部(左)和底部(右)。 (圖片來源：EPC)

　　為了實現更高的額定電流，EPC9186KIT 在每個開關位置使用四個并聯 GaN FET，證明了使用這種方法可以輕松達到更高的電流水平。該板在電機驅動應用中支持高達 100 kHz 的 PWM 開關頻率，并包含支持完整電機驅動逆變器的所有關鍵功能，包括柵極驅動器、穩壓輔助內務電源、電壓和溫度感應、精確電流感應、和保護功能。

　　結論

　　電機逆變器是基本電源和電機之間的關鍵環節。設計更小、更高效率和更高性能的逆變器是一個日益重要的目標。雖然設計人員可以選擇中檔逆變器使用的關鍵功率開關器件的工藝技術，但 GaN 器件(例如 EPC 的器件)是首選。
