LIS2DH12TR加速度傳感器詳解

一、概述

LIS2DH12TR是由STMicroelectronics（意法半導體）生產的一款超低功耗高性能三軸線性加速度傳感器，屬于“femto”系列產品。它集成了先進的微機電系統（MEMS）技術和超低功耗架構，專為需要精確運動感知的應用而設計。LIS2DH12TR以其穩定的性能、低功耗特性和豐富的功能，在消費電子、工業控制、物聯網設備等多個領域得到了廣泛應用。

二、工作原理

加速度傳感器的工作原理基于牛頓第二定律，即物體的加速度與作用力成正比。LIS2DH12TR通過感知并測量物體在運動過程中的加速度變化，將這種物理量轉化為電信號輸出，從而實現對物體運動狀態的監測和分析。具體來說，加速度傳感器通常由質量塊、阻尼器、彈性元件、敏感元件以及自適應電路等關鍵部分組成。當傳感器受到加速度作用時，質量塊會受到慣性力的作用，產生位移或變形。這個位移或變形經過彈性元件的放大和轉換，被敏感元件捕捉并轉化為電信號。電信號隨后通過自適應電路進行處理，以消除噪聲、提高信噪比，并最終輸出一個與加速度成正比的穩定信號。

在LIS2DH12TR中，這種加速度測量過程被高度集成和優化，以確保高精度和低功耗。傳感器內部還集成了多個功能模塊，如可編程中斷生成器、方向檢測器、溫度傳感器等，進一步擴展了其應用范圍和靈活性。

三、特點

LIS2DH12TR具有以下幾個顯著特點：

1. 超低功耗：待機電流僅2μA，使得傳感器在長時間運行時能夠顯著節省能源，延長設備電池壽命。

2. 高性能：具有高靈敏度和高分辨率，能夠準確測量物體在X、Y、Z三個軸向上的加速度變化。

3. 寬電壓供給范圍：支持從1.71V到3.6V的寬電壓供給，適應不同應用場景的電源需求。

4. 多種量程選擇：可選±2g、±4g、±8g、±16g的滿量程量程，滿足不同應用場景的精度要求。

5. 豐富的接口和功能：提供I2C/SPI數字輸出接口，集成兩個獨立的可編程中斷生成器，用于自由落體和運動檢測。支持6D/4D方向檢測、睡眠-喚醒功能和返回睡眠功能等。

6. 小尺寸封裝：采用LGA-12封裝，體積小、重量輕，非常適合應用于電池供電的可穿戴設備和物聯網終端。

7. 內置溫度傳感器和FIFO緩存：提供額外的環境監測功能和數據存儲能力，有助于實現更復雜的運動感知和控制功能。

四、應用

LIS2DH12TR的廣泛應用場景包括但不限于：

1. 消費電子：用于智能手機、平板電腦等設備的屏幕旋轉、游戲控制、運動跟蹤等功能。在可穿戴設備中，如智能手表、健康監測手環等，用于步數統計、睡眠監測等功能。

2. 工業控制：用于機械設備的振動監測、工業機器人的姿態控制等，實現設備運動狀態的實時監測和故障預警。

3. 物聯網設備：在智能家居中，用于運動檢測、智能門鎖的姿態識別等，提升家居安全性和智能化水平。在物流跟蹤設備中，用于監測貨物的運輸狀態和位置信息。

4. 醫療健康：用于智能健康手環、運動監測設備等，用于健康數據的采集和分析，幫助用戶更好地了解自身健康狀況并進行科學管理。

5. 虛擬現實：在虛擬現實輸入設備中，用于捕捉用戶的運動狀態，實現更逼真的虛擬體驗。

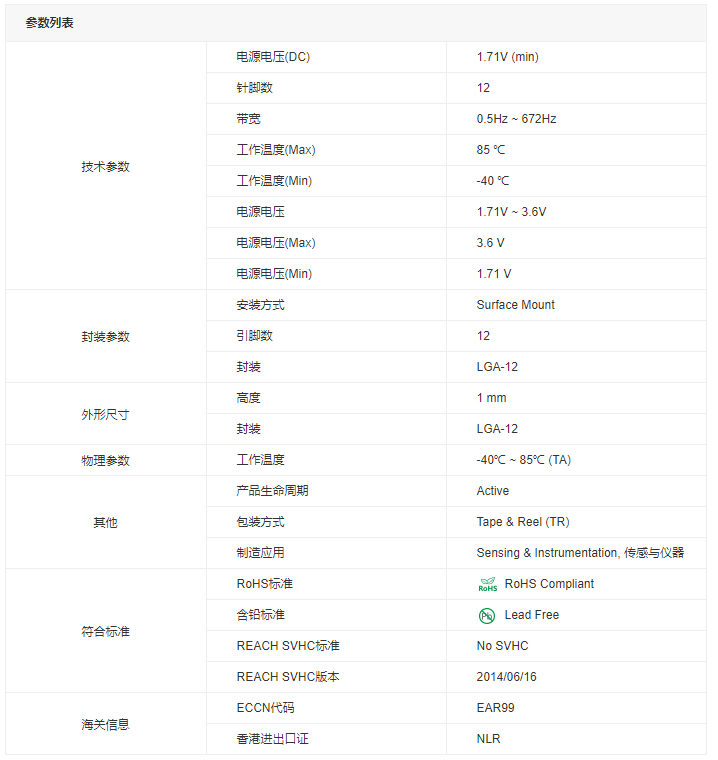

五、參數

以下是LIS2DH12TR的主要參數：

1. 制造商：STMicroelectronics（意法半導體）

2. 封裝：LGA-12

3. 傳感軸：X、Y、Z三軸

4. 量程：可選±2g、±4g、±8g、±16g

5. 靈敏度：1 mg/digit to 192 mg/digit（具體值根據量程選擇而定）

6. 分辨率：12位數字輸出

7. 電源電壓：1.71V至3.6V

8. 工作電源電流：典型值為11μA（具體值根據工作模式而定）

9. 工作溫度：-40°C至+85°C

10. 接口：I2C/SPI數字輸出接口

11. 尺寸：小型LGA-12封裝，體積小、重量輕

12. 其他功能：集成兩個獨立的可編程中斷生成器、6D/4D方向檢測、睡眠-喚醒功能、返回睡眠功能、內置溫度傳感器和FIFO緩存等。

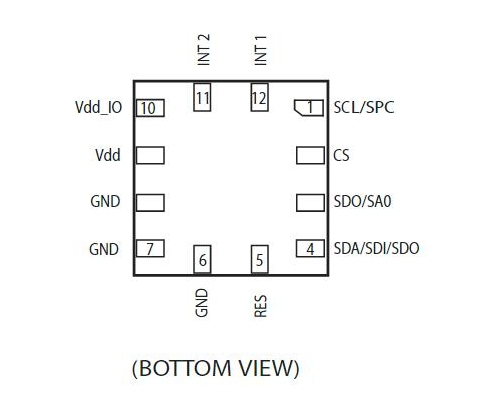

六、引腳圖及說明

LIS2DH12TR采用LGA-12封裝，引腳圖如下（以實際引腳圖為準）：

（此處由于文本限制無法直接繪制引腳圖，但通常引腳圖會包括引腳編號、引腳名稱、引腳功能等信息。）

以下是對LIS2DH12TR引腳功能的簡要說明：

1. VCC：電源引腳，用于提供傳感器工作所需的電壓。

2. GND：接地引腳，用于連接傳感器的公共接地端。

3. SCL：I2C時鐘引腳，用于與主控芯片進行I2C通信時的時鐘信號。

4. SDA：I2C數據引腳，用于與主控芯片進行I2C通信時的數據信號。

5. CS：SPI片選引腳，用于在SPI通信中選擇傳感器。

6. MISO：SPI主入從出引腳，用于SPI通信中的數據輸入。

7. MOSI：SPI主出從入引腳，用于SPI通信中的數據輸出。

8. SCK：SPI時鐘引腳，用于SPI通信中的時鐘信號。

9. INT1/INT2：兩個獨立的可編程中斷生成器引腳，用于自由落體和運動檢測等功能的觸發。

10. 其他引腳：可能包括電源去耦電容引腳、溫度傳感器輸出引腳、FIFO緩存控制引腳等，具體取決于傳感器的具體型號和配置。

七、中文資料

以下是LIS2DH12TR的中文資料概述：

產品名稱：LIS2DH12TR加速度傳感器

制造商：STMicroelectronics（意法半導體）

封裝：LGA-12

主要功能：提供超低功耗、高性能的三軸線性加速度測量，支持I2C/SPI數字輸出接口，集成多個功能模塊，如可編程中斷生成器、方向檢測器、溫度傳感器等。

應用場景：適用于消費電子、工業控制、物聯網設備、醫療健康、虛擬現實等多個領域，用于實現運動感知、屏幕旋轉、游戲控制、振動監測、姿態控制等功能。

主要參數：

• 量程：可選±2g、±4g、±8g、±16g

• 靈敏度：1 mg/digit to 192 mg/digit

• 分辨率：12位數字輸出

• 電源電壓：1.71V至3.6V

• 工作電源電流：典型值為11μA

• 工作溫度：-40°C至+85°C

• 接口：I2C/SPI數字輸出接口

引腳說明：

• VCC：電源引腳

• GND：接地引腳

• SCL：I2C時鐘引腳

• SDA：I2C數據引腳

• CS：SPI片選引腳

• MISO：SPI主入從出引腳

• MOSI：SPI主出從入引腳

• SCK：SPI時鐘引腳

• INT1/INT2：兩個獨立的可編程中斷生成器引腳

• 其他引腳：根據具體型號和配置可能包括電源去耦電容引腳、溫度傳感器輸出引腳、FIFO緩存控制引腳等。

特點：

• 超低功耗：待機電流僅2μA，延長設備電池壽命。

• 高性能：具有高靈敏度和高分辨率，準確測量三軸加速度變化。

• 寬電壓供給范圍：適應不同應用場景的電源需求。

• 多種量程選擇：滿足不同應用場景的精度要求。

• 豐富的接口和功能：提供I2C/SPI接口，集成多個功能模塊，擴展應用范圍和靈活性。

• 小尺寸封裝：體積小、重量輕，適合應用于可穿戴設備和物聯網終端。

典型應用電路：

LIS2DH12TR可以與其他電路元件一起構成各種應用電路，如加速度測量電路、運動檢測電路、方向檢測電路等。在具體應用中，需要根據實際需求選擇合適的電路元件和參數設置，以確保電路的穩定性和精度。

注意事項：

• 在使用LIS2DH12TR時，應確保電源電壓和輸入電壓在允許范圍內，以避免損壞傳感器。

• 在進行電路設計和調試時，應充分考慮傳感器的特性和參數，以確保電路的穩定性和精度。

• 在使用過程中，應注意對傳感器進行適當?shù)纳崽幚?，以避免因過熱而導致性能下降或損壞。

總結：

LIS2DH12TR是一款性能優異、功能強大的三軸加速度傳感器，以其超低功耗、高性能和豐富的功能在多個領域得到了廣泛應用。通過深入了解其工作原理、特點、參數和應用場景，可以更好地利用這款傳感器實現各種運動感知和控制功能。同時，在設計和使用過程中，需要充分考慮傳感器的特性和參數要求，以確保電路的穩定性和精度。
