IRF3205是一種常見的N溝道功率MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor，金屬氧化物半導體場效應管），由國際整流器公司（International Rectifier）生產。它是一款高效能的功率開關器件，廣泛應用于開關電源、DC-DC變換器、電機驅動、自動控制系統等領域。由于其低導通電阻、高開關速度和較強的耐壓能力，IRF3205被廣泛使用在需要高效能和高可靠性的電源管理系統中。

本文將詳細介紹IRF3205的各項特性、應用、工作原理及其數據手冊內容，幫助讀者對這一元件有更全面的理解。

1. IRF3205概述

IRF3205是一款N溝道功率MOSFET，具有較低的導通電阻（Rds(on)）和較高的額定電壓，適合在高效電源轉換、DC電機控制和其他功率電子應用中使用。作為MOSFET，它采用的是場效應控制技術，通過控制柵極（Gate）電壓的變化來調節源極（Source）和漏極（Drain）之間的電流流動。

IRF3205具有較高的額定電壓（55V）和較低的導通電阻（Rds(on)）——這使得它在功率轉換過程中具有較小的能量損失，從而提高系統的整體效率。此外，其最大電流可達到120A，這使得IRF3205在處理大電流的應用中表現出色。

2. IRF3205的數據手冊

IRF3205的數據手冊是該MOSFET的技術規格文檔，詳細描述了該器件的各項性能參數、使用條件、接腳定義、典型應用電路及其限制性條件。以下是IRF3205數據手冊的幾個重要方面：

2.1 關鍵參數

IRF3205的主要參數包括：

• 漏極-源極電壓（Vds）：IRF3205的最大漏極-源極電壓為55V。這個值定義了MOSFET能夠承受的最大電壓，超過此電壓將導致器件損壞。

• 最大漏極電流（Id）：IRF3205的最大漏極電流為120A。這個值表示在允許的工作條件下，漏極電流的最大值。

• 導通電阻（Rds(on)）：IRF3205具有較低的導通電阻，在Vgs=10V時，Rds(on)大約為0.008Ω。低Rds(on)值意味著較小的功率損耗，特別適合高效的電源應用。

• 柵極-源極電壓（Vgs）：IRF3205的最大柵極-源極電壓為±20V。柵極電壓決定了MOSFET的開關特性和導通能力。

• 開關時間（Rise Time and Fall Time）：開關時間對于MOSFET的工作頻率和功率損耗有重要影響。IRF3205具有較短的開關時間，適合用于高頻開關電路。

2.2 特性曲線

數據手冊中還包括了多種特性曲線，如漏極電流與柵極電壓的關系圖、Vds與Id之間的特性曲線、導通電阻與柵極電壓的關系圖等。這些曲線能夠幫助設計工程師更好地了解IRF3205的工作特性，并為應用選擇合適的工作條件。

2.3 功率損耗和熱管理

MOSFET在工作時會產生一定的功率損耗，主要來自兩個方面：導通損耗和開關損耗。IRF3205的低Rds(on)特性使得其導通損耗較低，但在高頻開關應用中，開關損耗仍然不可忽視。因此，良好的散熱設計對IRF3205的穩定性和壽命至關重要。

2.4 引腳定義與封裝類型

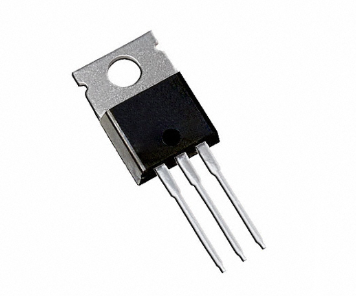

IRF3205通常采用TO-220封裝，具有三個引腳：柵極（Gate）、漏極（Drain）和源極（Source）。數據手冊中詳細列出了這些引腳的排列方式，幫助工程師在實際電路中正確連接器件。

2.5 最大額定值和電氣特性

數據手冊還包括了IRF3205的最大額定值，如漏極電壓、柵極電壓、漏極電流等，以及在特定條件下的電氣特性（例如，開關速度、傳輸特性等）。這些數據對設計人員選擇合適的電路工作條件非常重要。

3. IRF3205的工作原理

MOSFET的基本工作原理基于電場效應。當柵極電壓（Vgs）被施加時，控制著漏極（Drain）和源極（Source）之間的電流流動。在N溝道MOSFET中，柵極電壓需要大于一定閾值（Vth），才能使器件導通，允許電流從源極流向漏極。

在IRF3205中，當柵極電壓（Vgs）大于其閾值電壓時，MOSFET開始導通。隨著Vgs的增加，導通電阻（Rds(on)）進一步減小，漏極電流（Id）逐漸增大。當柵極電壓足夠高時，IRF3205的導通電阻非常低，從而使得電流幾乎不受阻礙。

IRF3205還具有較高的開關速度，這使得它能夠在高頻率下工作，適合用于高效的開關電源和電機控制等應用。

4. IRF3205的應用領域

IRF3205由于其出色的性能，廣泛應用于多個領域。以下是幾個典型的應用場景：

4.1 電源管理

IRF3205在DC-DC變換器、開關電源等電源管理系統中得到廣泛應用。在這些系統中，IRF3205通常作為開關元件，通過控制柵極電壓來調節電壓和電流，從而實現高效的電源轉換。

4.2 電機控制

在電機驅動電路中，IRF3205可以作為功率開關，通過PWM信號控制電流流向電機，從而實現電機的精確控制。由于其低導通電阻，IRF3205能夠降低電機驅動過程中的功率損耗，提高系統效率。

4.3 過壓保護和電池管理

在一些電池管理系統中，IRF3205也能發揮重要作用。例如，在電池充電過程中，IRF3205可以用于過壓保護電路中，當電池電壓超過安全閾值時，切斷電流，避免電池損壞。

4.4 電動工具

IRF3205還應用于電動工具的功率驅動系統。其低導通電阻和高電流能力使得它能夠承受較大的負載，適用于要求高功率和長時間運行的電動工具。

5. 總結

IRF3205是一款性能優越的N溝道功率MOSFET，憑借其低導通電阻、高電流能力和較高的開關速度，廣泛應用于電源管理、電機驅動和電池保護等領域。通過對IRF3205的數據手冊的詳細了解，設計人員可以根據具體應用需求，選擇適當?shù)墓ぷ鳁l件和電路設計，從而充分發揮IRF3205的優勢。

IRF3205的數據手冊不僅提供了器件的基本參數，還涵蓋了各項重要的電氣特性和應用指導。它對于了解MOSFET的工作原理、性能表現以及如何在不同應用中使用該器件具有重要意義。
