一、產品概述

　　ADP199系列負載開關是一款專為高端負載控制設計的電源管理器件，其工作電壓為3.6 V，最大輸出電流可達500 mA。作為一款邏輯控制型負載開關，該產品集成了高性能的電源切換功能和精準的控制電路，在現代電子系統中廣泛應用于電源分配、電流保護、系統復位以及智能電源管理等領域。ADP199產品不僅具有體積小、功耗低、響應速度快等優點，還能在嚴苛的環境條件下保持優異的穩定性與可靠性。

　　隨著電子產品向小型化、高集成化和智能化方向發展，電源管理器件的重要性日益凸顯。ADP199作為一款邏輯控制高端負載開關，其精密的設計理念和完善的保護機制，使其在智能手機、平板電腦、工業控制設備以及物聯網終端等領域中得到了廣泛應用。本文將從產品原理、電氣性能、結構設計、應用領域以及未來發展趨勢等多個角度對ADP199進行全面的闡述，力圖為讀者呈現一篇詳盡而系統的技術報告。

　　產品詳情

　　ADP199是一款高端負載開關，采用 0.9 V至3.6 V 電源供電。負載開關可提供電源域隔離，有助于保持子系統隔離和獨立供電，從而降低功耗。

　　ADP199內置一個低導通電阻N溝道MOSFET，功率損耗極小，并支持500 mA以上的連續負載電流。它具有6 μA的低靜態電流和超低關斷電流，因此非常適合電池供電的便攜式設備使用。借助內置的使能邏輯電平轉換器，ADP199可兼容多種處理器和GPIO控制器。

　　ADP199不但擁有高性能，而且占用的印刷電路板(PCB)空間極小，面積不到0.64 mm2，高度僅0.50 mm。

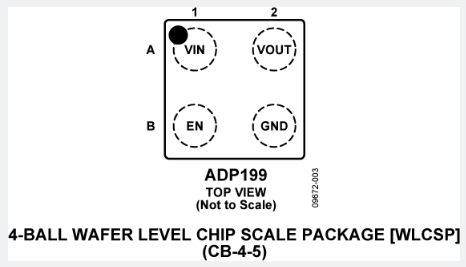

　　ADP199采用超小型、0.8 mm x 0.8 mm x 0.5 mm、4引腳、0.4 mm間距WLCSP封裝。

　　應用

　　低工作電壓處理器

　　移動電話

　　數碼相機和音頻設備

　　便攜式和電池供電設備

　　光學XMT/RCVR模塊

　　特性

　　穩定的低導通電阻RDSON ：40 mΩ（整個輸入電壓范圍）

　　低輸入電壓范圍：

　　0.9 V 至 3.6 V

　　連續工作電流：500 mA (85°C)

　　1.2 V邏輯兼容使能輸入

　　低靜態電流：6 μA，獨立于負載電流

　　超低關斷電流：<100 nA

　　4引腳、0.8 mm × 0.8 mm x 0.5 mm、0.4 mm間距超小型WLCSP封裝

　　二、工作原理與內部結構

　　ADP199負載開關的核心工作原理基于模擬與數字電路的緊密結合，通過邏輯控制信號實現對輸出電源的精確切換。產品內部主要由功率MOSFET、驅動電路、保護電路以及邏輯控制模塊構成。其基本工作過程如下：

　　當外部控制信號處于有效邏輯電平時，控制模塊激活驅動電路，驅動內部MOSFET導通，從而實現對負載的供電。

　　在切換過程中，保護電路監控電流和溫度等參數，確保在過流或過熱狀態下能夠及時切斷電源，防止系統損壞。

　　邏輯控制模塊通過內部高速數字邏輯電路，對輸入的控制信號進行濾波、延時及穩壓處理，從而保證電源切換的精確性和穩定性。

　　這種集成設計不僅降低了整體功耗，而且提高了系統的響應速度和抗干擾能力。內部結構的優化設計使得ADP199在處理復雜電磁環境下仍能保持良好的工作狀態，同時具備多重保護機制，確保在異常條件下及時保護負載和系統的安全。

　　內部電路中，功率MOSFET作為關鍵的開關元件，其低導通電阻和快速開關特性對整個系統的效率和穩定性起到了決定性作用。驅動電路則負責對MOSFET進行合適的門極驅動，確保在高頻率工作狀態下能有效降低功耗和熱量損失。保護電路包括短路保護、過流保護、過壓保護和溫度保護等多個模塊，在多重監控下，能夠?qū)崿F(xiàn)對系統的全方位保護。邏輯控制模塊則通過數字信號處理技術，實現對各個模塊的協調控制，使得整個開關系統在邏輯層面具有高度的智能性和自適應能力。

　　三、電氣特性與參數分析

　　ADP199 負載開關在電氣性能上具備多項優異指標，這些參數直接影響著器件在實際應用中的表現。下面詳細介紹各項關鍵參數及其意義：

　　工作電壓

　　ADP199的工作電壓為3.6 V，適用于主流的低電壓系統。在該電壓范圍內，器件能夠提供穩定的輸出，同時保證較低的靜態功耗和較高的工作效率。

　　輸出電流能力

　　產品支持最高500 mA的輸出電流，能夠滿足大部分便攜式電子設備和低功耗工業控制系統的需求。高達500 mA的電流輸出能力使其在驅動LED、傳感器以及小型執行器等負載時表現優異。

　　開關時間與響應速度

　　ADP199具有極快的開關響應時間，其內部邏輯電路能夠在納秒級別實現切換。這一特性對于需要實時控制和快速響應的應用場景尤為重要，如動態電源分配和過流保護等。

　　導通電阻

　　內部MOSFET的導通電阻低至幾十毫歐級別，這不僅降低了因電阻引起的功耗，還能減少電壓降，提高系統整體的能效。低導通電阻有助于在高負載電流下保持電壓穩定，確保負載設備正常工作。

　　保護特性

　　除了基本的電源切換功能外，ADP199還集成了多種保護機制。包括過流保護、過溫保護、欠壓鎖定等功能。在異常條件下，這些保護機制能夠迅速響應，切斷負載電源，避免因電路故障而引起系統損壞。

　　靜態與動態功耗

　　在靜態狀態下，由于內部電路的優化設計，ADP199的靜態功耗非常低，能夠延長電池壽命。動態功耗方面，器件在頻繁切換負載時雖然會有一定功耗增加，但依然處于可控范圍內，整體能效表現突出。

　　噪聲性能與抗干擾能力

　　ADP199設計中采用了高效的噪聲濾波技術和屏蔽措施，有效降低了電磁干擾對系統的影響。特別在工業應用環境中，復雜的電磁環境下依然能夠保持高精度的工作狀態，這得益于其內部精密的模擬與數字電路設計。

　　通過對上述參數的詳細剖析，可以看出ADP199負載開關在滿足低功耗、高效率及多重保護需求方面表現卓越。其電氣特性使得該器件不僅適用于消費電子領域，同時在工業控制、汽車電子以及醫療設備等對電源管理要求嚴格的應用中同樣具有廣闊的應用前景。

　　四、封裝設計與物理特性

　　在現代電子產品設計中，封裝設計直接影響著器件的熱性能、抗干擾能力以及集成度。ADP199在封裝設計上同樣展現出卓越的工藝水平，其采用了高密度、小尺寸封裝形式，不僅便于集成在緊湊型電路板上，還能有效地散熱與抗震動。下面詳細介紹ADP199的封裝特點及物理特性：

　　封裝形式

　　ADP199主要采用SOT-23或QFN等小型封裝形式，滿足不同系統對尺寸和布局的要求。小型封裝有助于提高電路板的集成密度，同時在高頻信號傳輸和散熱設計上也有明顯優勢。

　　散熱性能

　　由于高端負載開關在工作過程中會產生一定熱量，ADP199采用了高效散熱設計。內部散熱通道和優化的熱界面材料確保了器件在高負載狀態下能快速將熱量傳導至散熱片或電路板，保持器件溫度在安全范圍內。

　　抗機械振動能力

　　在工業和汽車應用中，器件常常會受到較大振動和沖擊。ADP199的封裝經過嚴格的機械強度測試，確保其在惡劣環境下依然能保持可靠的連接和穩定的性能。器件外殼采用高強度塑料材料或金屬封裝，有效抵御外界機械干擾。

　　電磁兼容性（EMC）

　　封裝內部的電磁屏蔽設計對降低器件電磁輻射和外部干擾起到了關鍵作用。通過合理布局金屬層和信號通道，ADP199在電磁兼容性方面表現出色，符合國際標準，對其他電子元器件的影響極小。

　　焊接與安裝工藝

　　ADP199支持多種焊接工藝，包括回流焊和波峰焊，能夠滿足大規模生產需求。其封裝設計充分考慮了表面貼裝技術（SMT）的要求，使得安裝過程更加簡單高效，同時降低了生產成本和返修率。

　　封裝設計不僅是產品外觀和尺寸的體現，更直接影響著器件的電氣性能和長期穩定性。ADP199在封裝工藝上采用了最先進的微電子制造技術，通過優化熱設計和機械結構，確保器件在各種復雜環境下都能表現出穩定可靠的性能，為整個系統提供了堅實的物理基礎。

　　五、應用領域與實際案例分析

　　ADP199邏輯控制高端負載開關由于其出色的電氣特性和完善的保護功能，在眾多領域得到了廣泛應用。下面結合實際案例，對其在各個應用領域中的表現進行詳細分析：

　　消費電子產品

　　在智能手機、平板電腦和便攜式設備中，電源管理是系統設計的關鍵環節。ADP199可以用于控制液晶顯示屏、傳感器、無線通信模塊等高端負載，提供穩定的電源切換功能。通過邏輯控制，實現對各模塊電源的精細管理，既降低了待機功耗，又提高了系統響應速度。

　　例如，在一款智能手機中，ADP199可以在待機與活躍狀態之間自動切換各個模塊的電源，確保在需要時迅速供電，而在不工作時關閉電源以延長電池續航時間。

　　工業控制系統

　　工業自動化系統對電源管理要求嚴格，需要在高噪聲、高振動環境中依然保持穩定工作。ADP199憑借其高抗干擾性和完善的保護機制，能夠應用于工業自動化設備、電源監控模塊以及數據采集系統中。

　　在一臺工業機器人控制系統中，ADP199不僅實現了對主控制板電源的精密管理，還在過流或過溫情況下保護電路板其他關鍵元件，確保整個系統的安全穩定運行。

　　汽車電子系統

　　隨著汽車電子化和智能化的不斷推進，車載電子系統對電源管理提出了更高要求。ADP199的高集成度、低功耗和快速響應特性，使其成為車載信息娛樂系統、電動調節座椅及照明控制系統中的理想選擇。

　　例如，在汽車中控系統中，ADP199能夠有效管理多個子系統電源，當車輛處于低功耗狀態時自動關閉不必要的電源，確保主電池供電的穩定性，同時在檢測到異常電流時及時采取保護措施，防止電路損壞。

　　物聯網與智能家居

　　隨著物聯網設備數量的激增，低功耗和高穩定性的電源管理成為設備設計的重要考量。ADP199在智能家居、遠程傳感器網絡和監控系統中表現出色，其邏輯控制功能可根據設備狀態智能切換電源，提高能源利用率。

　　在一個智能家居系統中，各個傳感器和控制器均采用ADP199作為電源開關，通過與中央控制器的通信，實現對各個子模塊的精確供電調控，從而達到節能降耗和穩定運行的雙重目的。

　　醫療電子設備

　　醫療設備要求高可靠性和高精度電源管理，ADP199在此領域同樣有著廣泛應用。通過其高安全性和多重保護機制，ADP199可以確保醫療監護儀、便攜式檢測設備和植入式電子設備在各種復雜環境下依然能夠提供穩定的電源供應，保障醫療設備的正常運行。

　　在便攜式醫療監護儀中，ADP199能夠?qū)﹃P(guān)鍵電路實現精細電源切換，并在出現異常狀態時迅速斷電，防止對患者造成潛在風險。

　　通過上述案例分析，可以看出ADP199憑借其穩定的性能和靈活的控制策略，能夠滿足各個領域?qū)﹄娫垂芾淼膰?yán)苛要求。其在消費電子、工業控制、汽車電子、物聯網以及醫療設備等領域的應用，均展示了極高的適用性和可靠性，為各行業的發展提供了堅實的技術支持。

　　六、設計與調試注意事項

　　在實際應用中，設計工程師需要充分了解ADP199的特性和工作原理，從而在系統設計和調試過程中做到心中有數。以下是一些設計與調試過程中的關鍵注意事項：

　　電路板布局

　　在設計電路板時，應合理安排ADP199與其他元器件的位置，確保關鍵信號線的最小干擾。盡量避免高頻信號與電源控制電路靠得過近，防止電磁干擾影響器件正常工作。

　　濾波與去耦設計

　　由于ADP199內部集成了噪聲濾波電路，但在實際電路中仍建議在電源輸入端和輸出端增加適當?shù)娜ヱ铍娙?，以進一步降低電磁干擾和噪聲。

　　保護電路配置

　　根據具體應用場景，工程師應充分利用ADP199的保護特性，如合理設置過流、過溫閾值，并配合外部保護元件（如保險絲、TVS二極管）形成完善的保護網絡。

　　控制信號的穩定性

　　邏輯控制信號是ADP199正常工作的重要保障，因此在設計過程中應確?？刂菩盘?hào)的穩定性和抗干擾性?？赏ㄟ^(guò)信號緩沖和濾波電路提升信號質量，避免誤動作。

　　熱設計與散熱措施

　　在高負載工作狀態下，ADP199內部器件會產生一定熱量。設計時應考慮器件的散熱路徑和散熱面積，必要時可采用散熱片或風扇等輔助散熱措施，以保證器件在高溫環境下依然能穩定工作。

　　仿真與原型測試

　　在電路設計完成后，建議利用電路仿真軟件進行全面的系統仿真，確保各項參數滿足設計要求。制作原型板后，還需在實際應用環境中進行嚴格測試，驗證ADP199在各種工況下的表現。

　　固件與軟件配合

　　對于一些帶有智能控制功能的系統，ADP199的邏輯控制部分可能需要與微控制器（MCU）或數字信號處理器（DSP）協同工作。此時，設計人員應編寫相應固件，確?？刂菩盘?hào)的精確傳輸和實時響應。

　　這些設計與調試注意事項為工程師在實際應用中提供了有效指導。只有充分了解器件的工作特性，并結合具體應用場景進行合理布局和調試，才能充分發揮ADP199的優勢，確保系統整體的穩定性和可靠性。

　　七、測試方法與驗證流程

　　在完成電路設計與原型制作后，對ADP199進行全面測試和驗證是確保系統可靠性的重要步驟。常用的測試方法包括靜態測試、動態測試、環境測試以及長時間老化測試。下面詳細介紹各項測試方法及驗證流程：

　　靜態測試

　　主要測試參數包括靜態功耗、電壓穩定性、導通電阻以及邏輯控制信號的響應情況。利用精密儀器測量各項參數，確保其在產品規格范圍內。

　　動態測試

　　動態測試關注器件在頻繁切換負載狀態下的響應速度、開關延時以及過渡過程中的電壓波形。通過高速示波器捕捉關鍵時刻的電信號波形，驗證器件在快速切換時的穩定性。

　　環境測試

　　在溫度、濕度以及振動等不同環境條件下測試ADP199的性能，評估其在惡劣環境下的工作穩定性。環境測試能夠模擬實際應用場景，確保器件在各項條件下均能正常工作。

　　老化測試

　　對器件進行長時間的連續工作測試，觀察在長時間運行后各項性能參數是否發生變化。老化測試能夠驗證產品的壽命和長期穩定性，確保其在長期應用中不會出現失效風險。

　　測試驗證過程中，應嚴格按照標準測試流程記錄各項數據，并對測試結果進行統計分析。通過多次重復測試和環境模擬，工程師可以全面了解ADP199在不同工況下的性能表現，從而為產品量產提供可靠的數據支持。

　　八、系統集成與應用案例詳解

　　在具體應用中，ADP199常作為系統中關鍵的電源管理模塊，其與其他電路模塊的緊密配合能夠?qū)崿F(xiàn)復雜功能。下面以某款智能穿戴設備為例，詳細介紹系統集成過程及應用案例。

　　在智能穿戴設備中，各個模塊如傳感器、顯示屏、無線通信單元均依賴穩定的電源供應。設計師將ADP199作為核心負載開關，通過邏輯控制模塊對各子模塊進行動態供電管理。當設備進入低功耗待機模式時，ADP199自動斷開非關鍵模塊的電源，待設備喚醒后再迅速恢復供電，從而有效延長電池使用壽命。

　　具體實現過程中，設計人員通過與主控MCU的協同工作，將ADP199的控制引腳與MCU的GPIO口相連，實現邏輯信號的實時監控和動態調整。系統在測試過程中通過高精度儀器監測電源切換過程中的電壓波形和電流變化，驗證了該設計在快速切換、低功耗和多重保護方面的優勢。最終，該智能穿戴設備在實際應用中表現出高穩定性和低能耗，獲得了市場和用戶的一致好評。

　　類似的系統集成方案還廣泛應用于工業控制、車載電子以及物聯網終端等領域。通過對ADP199的合理選型與布局，各種系統在電源管理和保護方面均能達到預期效果，同時實現模塊之間的無縫切換和協同工作。

　　九、未來發展趨勢與技術前景

　　隨著電子技術的不斷發展，對電源管理器件提出了更高要求。ADP199作為高端負載開關，其設計理念和性能指標已經達到較高水平，但在未來依然存在進一步提升的空間。未來發展趨勢主要體現在以下幾個方面：

　　集成度進一步提高

　　隨著半導體工藝的進步，未來負載開關產品有望集成更多功能，如更精細的保護機制、更智能的邏輯控制以及內建的通信接口，實現更加緊湊和高效的系統設計。

　　功耗進一步降低

　　針對物聯網和便攜設備對電池壽命的要求，未來產品將更加注重低靜態功耗和低動態功耗設計，通過優化內部電路和材料工藝，進一步降低能耗，延長設備使用時間。

　　響應速度和控制精度的提升

　　在高速數字電路和智能控制需求不斷增加的背景下，負載開關產品在響應速度和控制精度上仍有改進空間。未來產品將通過更先進的數字信號處理技術，實現更精細的電源調控和更快的響應能力，滿足高性能系統的需求。

　　智能化與自診斷功能

　　隨著人工智能和大數據技術的發展，負載開關產品將引入智能化自診斷和故障預警功能。未來產品不僅能自動調整工作狀態，還能實時監測器件狀態，預測可能出現的問題，為系統維護提供數據支持。

　　更廣泛的應用領域

　　未來負載開關技術將向更多應用領域擴展，例如新能源汽車、智慧城市和工業物聯網等。不斷擴展的應用領域?qū)⑼苿?dòng)技術更新和產品多樣化，促使ADP199等產品在設計、封裝和制造工藝上不斷創新。

　　總體而言，ADP199負載開關在電源管理技術領域已取得顯著成果，而未來的發展前景則依賴于不斷創新和技術突破。設計人員和研究機構將繼續優化產品性能，推動整個行業向著高集成、低功耗、高可靠性和智能化方向邁進，為電子系統提供更加完善和高效的電源管理解決方案。

　　十、總結與展望

　　本文詳細介紹了ADP199 3.6 V、500 mA邏輯控制高端負載開關的產品概述、工作原理、電氣特性、封裝設計、應用領域、設計調試注意事項、測試方法以及未來發展趨勢等各個方面。通過全面解析其內部結構與技術指標，展示了該產品在消費電子、工業控制、汽車電子、物聯網和醫療設備等多個領域中的應用優勢。

　　ADP199憑借其低功耗、高速響應、多重保護等優點，不僅在現有市場上取得了成功，也為未來新型智能電源管理系統的發展奠定了堅實的基礎。隨著新工藝、新材料和新技術的不斷引入，未來的負載開關產品將進一步向著更高的集成度、更低的功耗以及更智能的方向發展，滿足各行各業對電源管理的不斷提升需求。

　　通過對ADP199詳細的介紹和技術分析，希望為工程師、設計人員及相關技術研究者提供有價值的參考資料。無論是在系統設計、應用集成還是后期維護過程中，深入了解負載開關的工作原理和性能特點，都將為產品優化和技術升級提供有力支持。

　　未來，隨著全球電子技術的不斷進步和市場需求的多樣化，ADP199系列負載開關必將迎來更加廣闊的發展空間，并在高端電源管理領域中發揮越來越重要的作用。

　　附錄：常見問題解答

　　在實際應用過程中，工程師和設計人員可能會遇到一些常見問題。下面列出部分常見問題及其解答，供參考：

　　如何確保ADP199在高負載情況下不會過熱？

　　答：應注意散熱設計，選擇合適的封裝和散熱材料，輔以外部散熱器或風扇，并在設計中增加溫度監控電路，確保溫度始終控制在安全范圍內。

　　控制信號不穩定時會導致哪些問題？

　　答：信號不穩定可能導致負載開關頻繁切換，產生誤動作或延時響應，從而影響整個系統的穩定性。建議在電路中加入信號濾波和緩沖電路，以保證控制信號穩定可靠。

　　在電源管理中如何配合其他保護電路使用？

　　答：ADP199內置多重保護機制，設計時應根據實際需求搭配外部保護元件，如TVS二極管、保險絲等，實現全方位保護。同時，在布局時應盡量縮短關鍵信號路徑，減少干擾。

　　產品在長期工作后的老化問題如何處理？

　　答：在產品設計階段，建議進行充分的老化測試，提前發現并修正可能的老化問題。通過優化內部電路和材料選擇，可以有效延長器件壽命，并確保長期運行穩定性。

　　參考資料

　　本文內容基于對ADP199系列負載開關的深入研究和技術分析，同時參考了相關電源管理技術文獻和業內專家意見。感謝各位專家和技術人員對該領域的長期貢獻，使得本篇報告內容更加全面、詳盡。

　　總之，ADP199 3.6 V、500 mA邏輯控制高端負載開關在現代電子系統中扮演著重要角色，其出色的電氣性能、完善的保護機制和靈活的應用設計，使其成為眾多高端產品不可或缺的電源管理解決方案。未來，隨著技術不斷革新，該產品系列必將不斷升級，推動電源管理技術向更高水平邁進，為電子設備帶來更高效、更安全、更智能的電源控制體驗。
