ADRF5549 接收器前端詳解：雙通道，1.8GHz 至 2.8GHz 應用全面剖析

　　一、引言

　　在現代無線通信系統和雷達系統中，射頻接收器前端（Receiver Front-End，簡稱RFFE）扮演著至關重要的角色。它作為信號鏈的起點，直接決定了系統的噪聲性能、線性度和靈敏度。隨著5G、衛星通信、航空電子等高頻寬帶系統的迅猛發展，業界對高性能、高集成度、低功耗的接收器前端提出了更高的要求。Analog Devices推出的ADRF5549正是為滿足這一需求而設計的一款高性能雙通道RFFE產品。

　　ADRF5549是一款工作頻率覆蓋1.8 GHz至2.8 GHz的雙通道接收器前端模塊，集成了低噪聲放大器（LNA）、高功率可選旁路路徑（bypass path）和高線性度雙極性開關，非常適用于TDD（時分雙工）系統中的上行鏈路。

　　本文將全面深入地分析ADRF5549的技術參數、功能組成、工作原理、性能優勢以及在實際應用中的設計考量，并與相關競品進行對比，幫助工程師在系統設計中更好地理解和應用該器件。

　　產品詳情

　　ADRF5549 是一款雙通道集成式 RF 前端多芯片模塊，專為工作頻率為 1.8 GHz 至 2.8 GHz 的時分雙工 (TDD) 應用而設計。ADRF5549 采用雙通道配置，包含級聯兩級低噪聲放大器 (LNA) 和高功率硅單刀雙擲 (SPDT) 開關。

　　在高增益模式下，級聯兩級 LNA 和開關提供 1.4 dB 的低噪聲指數 (NF) 和 35 dB 的高增益以及 32 dBm（典型值）的輸出三階交調截點 (OIP3)。

　　在低增益模式下，兩級 LNA 的一級處于旁路模式，在 35 mA 的較低電流下提供 17 dB 的增益。在關斷模式下，LNA 將關閉，器件流耗為 12 mA。

　　在發射過程中，當 RF 輸入連接到端電極引腳（TERM-ChA 或 TERM-ChB）時，該開關提供 0.6 dB 的低插入損耗，并處理 40 dBm 的長期演進 (LTE) 全生命周期平均值（9 dB 峰值/平均值比 (PAR)），以及 43 dBm 的 9 dB PAR LTE 單事件（<10秒）平均值。該器件采用符合 RoHS 要求的、緊湊型 6mm×6mm、 40 引腳引線框架芯片級封裝（LFCSP）。

　　應用

　　無線基礎設施

　　TDD 大規模多輸入和多輸出 (MIMO) 以及有源天線系統

　　基于 TDD 的通信系統

　　特性

　　集成式雙通道 RF 前端

　　2 級 LNA 和高功率 SPDT 開關

　　片內偏置和匹配

　　單電源供電

　　增益

　　高增益模式：2.3 GHz 時為 35 dB（典型值）

　　低增益模式：2.3 GHz 時為 17 dB（典型值）

　　低噪聲指數

　　高增益模式：2.3 GHz 時為 1.4 dB（典型值）

　　低增益模式：2.3 GHz 時為 1.4 dB（典型值）

　　高隔離

　　RxOUT-ChA 和 RxOUT-ChB 之間：50 dB（典型值）

　　TERM-ChA 和 TERM-ChB 之間：62 dB（典型值）

　　低插入損耗：2.3 GHz 時為 0.6 dB（典型值）

　　TCASE = 105°C 時具有高功率處理能力

　　整個生命周期

　　LTE 平均功率 (9 dB PAR)：40 dBm

　　單一事件（<10 秒運行）

　　LTE 平均功率 (9 dB PAR)：43 dBm

　　高 OIP3：32 dBm（典型值）

　　關斷模式和低增益模式（針對 LNA）

　　低電源電流

　　高增益模式：5V 時為 85 mA（典型值）

　　低增益模式：5 V 時為 35 mA（典型值）

　　關斷模式：5 V 時為 12 mA（典型值）

　　正邏輯控制

　　6 mm × 6 mm 40 引腳 LFCSP

　　二、ADRF5549的基本介紹

　　2.1 產品概述

　　ADRF5549是一款專為無線基礎設施、航空電子雷達、5G中頻通信系統等高頻寬帶應用而設計的雙通道接收器前端。該器件的核心優勢在于將多個關鍵組件集成到一個緊湊封裝中，包括：

　　高增益、低噪聲的LNA

　　高線性度射頻開關

　　可旁路LNA路徑

　　高功率處理能力（+21 dBm CW）

　　優化的靜態功耗（典型150 mW / 通道）

　　無需外部匹配網絡

　　這使得ADRF5549在實現高性能的同時，大幅簡化了系統的BOM和布局設計。

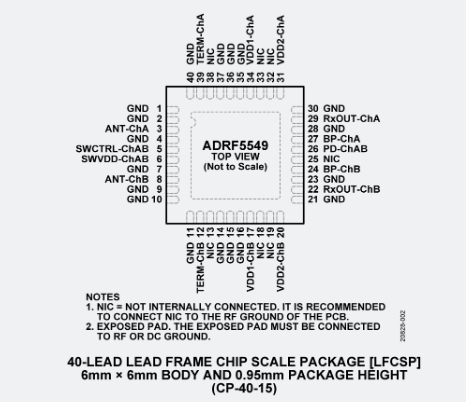

　　2.2 封裝與引腳

　　ADRF5549采用5 mm × 5 mm、32引腳的LGA封裝，具備良好的熱性能和電磁屏蔽能力，便于在高密度PCB設計中靈活使用。每個通道均獨立接入，支持對稱或異步的信號處理策略，滿足雙通道MIMO或波束成形需求。

　　三、關鍵參數與性能指標

　　ADRF5549的卓越性能體現于其多個關鍵技術參數，以下列出主要規格：

　　參數數值說明

　　工作頻率范圍1.8 GHz 至 2.8 GHz覆蓋中頻/上行頻段

　　通道數量2支持雙天線或MIMO應用

　　增益（Rx路徑）34 dB（典型）高增益LNA集成

　　噪聲系數（NF）1.0 dB（典型）保證系統靈敏度

　　輸入三階交調點（IIP3）+3 dBm（Rx模式）高線性度設計

　　電源電壓5 V（單電源）簡化供電架構

　　功耗每通道150 mW（典型）高能效比設計

　　控制邏輯CMOS兼容簡單TTL/MCU控制

　　工作溫度-40°C 至 +105°C滿足工業級應用

　　封裝5 mm × 5 mm，LGA表面貼裝，節省空間

　　這些指標使ADRF5549在高密度、高性能的通信前端設計中具有極大的吸引力。

　　四、功能模塊與工作原理

　　ADRF5549內部包含多個功能模塊，每個部分在接收路徑中發揮著關鍵作用：

　　4.1 低噪聲放大器（LNA）

　　LNA 是接收器鏈路的第一級放大器，其關鍵作用是提升微弱信號電平，同時盡可能不引入額外噪聲。ADRF5549的LNA增益高達34 dB，同時噪聲系數控制在1 dB以下，這為系統整體的信噪比（SNR）提供了極大優勢。

　　該LNA設計具有以下特點：

　　集成式寬帶匹配網絡

　　高IP3能力，抑制互調失真

　　內部電流源偏置，穩定性強

　　可通過控制信號選擇旁路路徑以避免LNA放大

　　4.2 射頻開關

　　ADRF5549集成了雙極性射頻開關，用于控制信號路徑的開關，例如在TDD系統中在接收（Rx）和旁路（Bypass）之間切換。其優勢包括：

　　快速切換時間

　　高功率承受能力（最大21 dBm）

　　高隔離度與低插入損耗

　　在系統設計中，用戶可通過數字控制信號（如VCTRL）實現路徑切換，無需外加偏置電路。

　　4.3 旁路路徑

　　旁路模式用于系統在高信號強度或測試診斷模式下關閉LNA，使信號直接通過，這在近場接收和強干擾環境中非常有用。ADRF5549通過旁路路徑仍可保持良好的線性度和低失真特性。

　　五、典型應用電路與設計指南

　　5.1 應用電路原理圖

　　一個典型的ADRF5549接收通道應用電路如下：

　　天線 → SAW濾波器 → ADRF5549（包含Rx路徑）→ IF放大器或ADC

　　控制信號：Rx_EN、Bypass_EN等由MCU或FPGA控制

　　電源濾波：推薦使用LDO+LC結構濾除開關噪聲

　　5.2 PCB布局建議

　　盡量縮短RF信號路徑

　　所有接地引腳焊接到大面積接地面，減少寄生電感

　　為LNA輸出提供穩定阻抗（建議50Ω）

　　使用π型濾波器對控制線去耦

　　高頻路徑采用微帶或共面波導結構設計

　　正確的PCB布局能顯著提高系統穩定性并減少串?dāng)_問題。

　　六、應用領域與實際場景

　　ADRF5549可廣泛應用于多個關鍵領域，包括但不限于：

　　6.1 無線通信基站

　　在5G中頻接收路徑中，ADRF5549可作為RRU（遠程射頻單元）或AAU（有源天線單元）中的LNA前端。其低噪聲與高線性度特性，有助于提升小區覆蓋質量及抗干擾能力。

　　6.2 航空電子雷達

　　在雷達系統中，特別是需要同時處理多個通道的雷達陣列，ADRF5549的雙通道設計極大地簡化了布板與調試工作。其高功率處理能力適合應對強回波或近場干擾。

　　6.3 測試儀器與信號采集系統

　　在寬帶接收和高保真測量中，ADRF5549穩定的增益和極低的噪聲系數可以確保系統對微弱信號的精確捕捉，尤其適用于頻譜儀、矢量網絡分析儀等設備。

　　七、與其他器件對比

　　為了更清晰地認識ADRF5549的競爭力，我們將其與幾款市場上主流的RFFE產品進行對比：

　　綜合對比可見，ADRF5549在集成度與系統簡化方面具有明顯優勢，尤其適合雙通道TDD架構。

　　八、設計注意事項與實用建議

　　在使用ADRF5549進行電路設計時，應考慮以下幾點：

　　控制邏輯選擇：應確保邏輯電平匹配MCU或FPGA輸出能力

　　熱設計：雖然功耗不高，但推薦底層鋪銅與熱焊盤連接增強散熱

　　射頻干擾抑制：在電源線中加入磁珠與去耦電容，抑制寄生反饋

　　旁路模式切換延遲考慮：適當預留切換保護時間，避免誤激發系統

　　九、未來發展趨勢與ADRF5549的延伸可能

　　隨著射頻前端不斷集成化、小型化，未來類似ADRF5549的器件將進一步擴展頻率范圍，集成更多功能如：

　　數字可調增益控制

　　遠程I2C/SPI控制接口

　　集成前端濾波器（例如SAW/BAW）

　　多通道集成（例如4T4R）

　　ADRF5549是AD公司高度模塊化戰略的一部分，未來可配合其他芯片如ADAR1000相控陣收發器、LTC系列電源管理器件形成完整解決方案。

　　十、總結

　　ADRF5549是一款集成度高、性能強大、設計靈活的雙通道射頻接收器前端模塊，特別適用于頻率在1.8 GHz至2.8 GHz的TDD無線系統。它通過集成LNA、射頻開關和旁路路徑，大幅簡化系統設計，降低BOM成本并提升整體射頻性能。其在5G通信、雷達系統、無線測試等領域均表現出廣闊的應用潛力。

　　對射頻工程師而言，ADRF5549不僅僅是一個接收器件，更是構建高性能射頻接收鏈的核心“積木”，將為下一代通信與感知系統的演進提供強大支撐。
