在設計以DSP芯片為核心的通用型數字變頻器系統時，首先需要選擇合適的元器件，設計電路框圖并詳細解釋每個元器件的作用、功能及選擇理由。以下是設計方案的初步框架，其中包含了關鍵元器件的詳細選擇、器件功能及電路框圖的生成。

1. 系統設計概述

本系統設計的目的是通過采用DSP（數字信號處理器）芯片，構建一個高效、穩定且靈活的通用型數字變頻器。數字變頻器能夠調節輸出頻率，并適應不同的負載要求。此設計方案基于DSP芯片的處理能力，結合PWM（脈寬調制）控制技術和數字信號處理技術，實現高效的電源轉換與頻率調節。

2. 關鍵元器件選擇與作用

2.1 DSP芯片：TMS320F28069

• 器件作用：TMS320F28069是TI公司生產的一款高性能16位DSP芯片，適合用于電機驅動、工業控制等場合，具有較強的處理能力和豐富的外設支持。

• 選擇理由：選擇該DSP芯片的主要原因是其高效的數字信號處理能力，內置高分辨率PWM模塊、較低的延遲和較強的運算能力，適合實時控制變頻器中的信號處理任務。

• 功能：該芯片支持快速的實時計算，能夠處理變頻器中復雜的控制算法，例如PID控制、空間矢量PWM（SVPWM）算法等，確保變頻器的穩定性和響應速度。

2.2 電源模塊：LM2575-5.0

• 器件作用：LM2575-5.0是一款固定輸出電壓為5V的集成穩壓電源模塊，適用于給DSP芯片和其他輔助電路提供穩定的電源。

• 選擇理由：LM2575系列的電源模塊具有較好的效率和穩定性，支持高達3A的電流輸出，且具有過載保護、過熱保護等功能，能夠保證系統長期穩定運行。

• 功能：提供穩定的5V電源，確保DSP芯片的工作不會受到電壓波動的影響，提升系統的可靠性。

2.3 MOSFET：IRLZ44N

• 器件作用：IRLZ44N是一款低功耗、低導通電阻的邏輯電平驅動MOSFET，適用于開關電源中的電流控制。

• 選擇理由：IRLZ44N具有較高的開關速度和較低的導通電阻，能夠有效減少功耗并提升效率，特別適合高頻、高效率的應用場合。

• 功能：作為開關器件，控制變頻器輸出的電流，配合DSP控制的PWM信號，調節輸出的頻率和電流特性。

2.4 電流傳感器：ACS712

• 器件作用：ACS712是A通公司的電流傳感器，可以實時測量系統中的電流，并將模擬信號輸出到DSP進行處理。

• 選擇理由：ACS712具有較高的精度，且能夠提供隔離輸出，適合用于電流監測及反饋控制。

• 功能：實時監測系統電流，確保變頻器輸出電流在安全范圍內，同時提供必要的反饋給DSP進行調節和保護。

2.5 光隔離器：4N25

• 器件作用：4N25是一款光電隔離器，能夠?qū)崿F(xiàn)電路之間的信號隔離，防止高電壓部分對低電壓部分造成干擾。

• 選擇理由：在變頻器設計中，為了提高系統的抗干擾能力及保護電路安全，需要對控制信號進行光隔離。

• 功能：實現高頻信號的隔離傳輸，防止控制部分電路受到高壓輸出部分的干擾，提升系統的穩定性和安全性。

3. 電路框圖

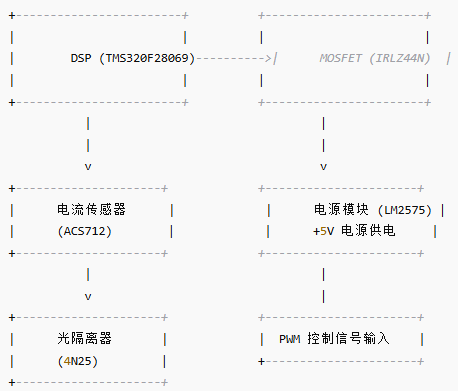

以下是數字變頻器的基本電路框圖：

在電路框圖中，DSP芯片通過PWM信號控制MOSFET的開關狀態，從而實現頻率調節。電流傳感器ACS712用于實時監控電流，光隔離器4N25保證了控制信號的安全隔離。電源模塊LM2575為整個電路提供穩定的電源。

4. 控制算法

DSP芯片將采用PID控制和SVPWM（空間矢量脈寬調制）算法，以便精確控制變頻器的輸出頻率及電流。PID控制算法通過調整比例、積分、微分系數，實現精確的反饋控制。SVPWM算法則通過優化脈寬調制波形，確保電流波形的平滑性，減少諧波，提高效率。

5. 結論

本設計方案采用了DSP芯片為核心，通過高效的數字信號處理技術，實現對電機驅動系統的精確控制。通過合理選擇并應用各類元器件，如高性能的DSP芯片、電源模塊、MOSFET、光隔離器和電流傳感器，設計實現了一個可靠、穩定的通用型數字變頻器系統。

此設計方案能夠滿足對不同負載類型和不同工作條件下頻率調節的需求，且具有較高的系統穩定性和較低的能耗。
