一、項目概述
本方案針對某政府辦公樓的信息化基礎建設需求，提出一套集成電源、網絡、安防、會議及綜合布線于一體的整體布線設計方案。設計目標在于滿足辦公樓內多部門、多功能、多業務并行運行的需求，保障信息傳輸高速穩定、供電安全可靠、后期維護簡便擴展靈活。方案涵蓋弱電綜合布線、強電配電、UPS 后備電源、機房設備、樓層配線間及工作區信息點布局等全流程內容。

二、設計原則與規范

1. 安全可靠原則：強電與弱電嚴格分區布線，符合國家《建筑物電子信息系統防雷設計規范》及《民用建筑電氣設計規范》。

2. 模塊化原則：網絡、安防、會議、廣播、電話等系統模塊化設計，便于分階段施工和后期維護。

3. 冗余備份原則：核心設備和關鍵鏈路采用雙路冗余設計，關鍵節點增設UPS后備電源。

4. 性能指標要求：綜合布線系統采用Cat6A銅纜及多模光纖，實現10Gbps以上的傳輸帶寬；機房內交換設備支持萬兆上行；弱電管線預留40%冗余。

5. 易管理易維護原則：機房采用標準19 英寸機柜，配線架、配線面板統一規格；布線標簽化、編號化、平面圖和線纜清單詳盡記錄。

三、系統架構與功能模塊
本項目主要包括以下功能模塊：

• 綜合布線系統：銅纜、光纜、配線架、配線柜與信息點。

• 網絡交換系統：核心交換機、匯聚交換機、接入交換機。

• 電源與UPS后備電源系統：主配電柜、UPS、EPS、自啟動發電機接口。

• 安防監控系統：網絡攝像機、NVR存儲、 PoE 供電。

• 門禁及考勤系統：控制器、讀卡器、電控鎖。

• 會議與多媒體系統：矩陣切換、投影、音響及會議終端布線。

• 廣播系統：背景音樂、公共廣播揚聲器及功放。

• 電話和對講系統：PABX、分機線路及對講主機。

• 消防聯動系統弱電接口：與消防報警主機聯動的輸入輸出端子。

四、主要設備選型說明

1. 銅纜

• 推薦型號：康普（CommScope）S/FTP Cat6A 4×2×23 AWG銅纜

• 功能：現實10Gbps以上帶寬，增強屏蔽性能抑制串擾。

• 選型理由：高標準屏蔽層設計，適合嚴苛電磁環境；線纜柔韌性好，便于穿管施工。

2. 光纖

• 推薦型號：Corning G.651 多模OM4 50/125μm光纜

• 功能：主干鏈路傳輸，支持10G/40G/100G高速傳輸。

• 選型理由：OM4多模帶寬高達4700MHz·km，支持更遠距離10Gbps應用；生產工藝和損耗系數優異。

3. 配線架

• 推薦型號：康普 Cat6A 24口 S/FTP 六類屏蔽配線架

• 功能：集中敷設、管理銅纜跳線，便于維護和擴展。

• 選型理由：與銅纜同廠商配套，兼容性好；模塊化設計，可快速更換維護。

4. 光纖配線架

• 推薦型號：Schneider 1U 24芯ODF 光纖配線架

• 功能：實現光纜的熔接、跳纖管理及保護。

• 選型理由：1U高度，高密度；抽屜式滑軌設計，維護更便捷。

5. 核心交換機

• 推薦型號：H3C S6820-32Q4C

• 功能：機房核心路由與二層交換，支持32個萬兆SFP+上行、4個40G QSFP+接口。

• 選型理由：高性能、高可靠，支持雙機熱備、豐富QoS策略及ACL安全策略，適合高密度辦公場景。

6. 匯聚/接入交換機

• 推薦型號：Cisco Catalyst C9300-24T-E

• 功能：24口千兆以太網接入，4個萬兆上行，PoE+支持。

• 選型理由：企業級穩定性，PoE+可為攝像機、門禁等提供直連供電；支持Stack堆疊。

7. UPS

• 推薦型號：APC Smart-UPS SRT 20kVA

• 功能：關鍵設備不間斷電源，提供市電中斷時最長20分鐘后備。

• 選型理由：在線雙轉換設計、純正弦波輸出，支持機架和塔式安裝；管理模塊可遠程集中監控。

8. 光纖跳線

• 推薦型號：Corning LC–LC OM4 1m/2m多模跳線

• 功能：機房內交換機與ODF之間的短距離光纜連接。

• 選型理由：LC小型化接口，插拔壽命高于1000次，損耗低。

9. 網絡攝像機

• 推薦型號：?？低?DS-2CD2145FWD-I 4MP 紅外高清網絡攝像機

• 功能：樓宇公共區域視頻監控，支持PoE供電、紅外夜視。

• 選型理由：高分辨率，多種鏡頭可選；內置智能視頻分析，便于未來智能化升級。

10. NVR存儲

• 推薦型號：海康威視 DS-9632NI-I8

• 功能：32路網絡視頻流存儲與錄像回放。

• 選型理由：硬盤熱插拔托架、支持8塊SATA硬盤，RAID 5冗余存儲，保障數據可靠。

11. 門禁控制器及讀卡器

• 推薦型號：博安源 A1 智能門禁主機 + HID Prox 125kHz 讀卡器

• 功能：人員進出控制、記錄；支持網絡聯網、遠程下發權限。

• 選型理由：主機支持TCP/IP及Wiegand雙路通訊，讀卡器兼容性強；方案成熟。

12. 會議系統矩陣

• 推薦型號：AMX MMX-2000 數字矩陣切換器

• 功能：音視頻信號集中管理切換，支持HDMI、VGA、音頻等多種格式。

• 選型理由：高帶寬數字傳輸，低時延切換；可通過網絡集中管理。

13. 公共廣播功放

• 推薦型號：TOA A-912MK2 120W功放

• 功能：驅動樓層揚聲器背景音樂與緊急廣播。

• 選型理由：靈活模式切換，支持話筒優先級；安裝簡便。

五、設備功能與選型理由

1. 銅纜與配線架：Cat6A銅纜在20℃環境下插損≤2.3dB，串擾≥40dB，滿足10GBASE?T；配線架標準化，有助于標識管理。

2. 光纖系統：OM4多模光纜在100m鏈路下支持100G，足以滿足樓層骨干及機房骨干；ODF架構可快速部署和維護。

3. 交換機：核心與接入交換機均支持QoS、ACL與EVPN等高級特性，為未來VoIP、視頻監控及無線接入提供業務保障。

4. UPS與電源：20kVA高容量UPS保證機房及核心設備安全；雙轉換在線模式提供極佳電壓調節和隔離。

5. 安防系統：PoE供電簡化布線，智能分析功能提升安全管理水平。

6. 門禁系統：支持多種讀卡介質和網絡協議，實現卡、密碼、生物識別等多種方式整合。

7. 會議及廣播：矩陣切換器可靈活部署會議室與多功能室設備，實現信號集中管理；背景音樂與緊急廣播一體化解決方案。

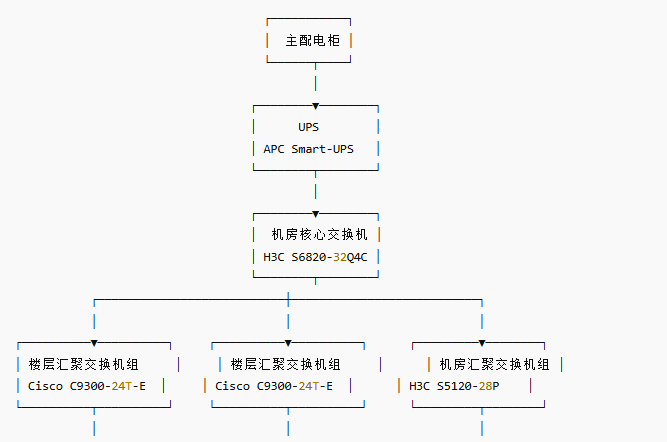

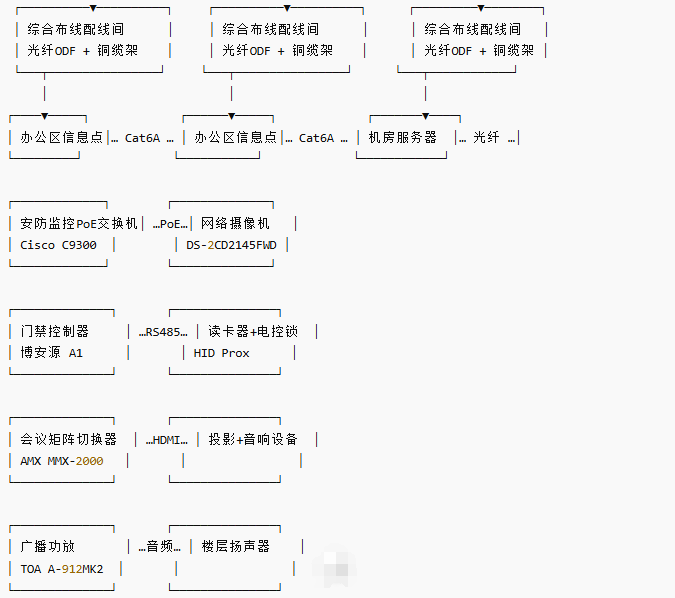

六、布線拓撲與電路框圖

七、施工工藝與布線規范

1. 弱電橋架與強電橋架分開敷設，橋架接地必須良好。

2. 銅纜穿管時保持彎曲半徑≥8倍電纜外徑，避免信號衰減。

3. 光纖跳線與配線架熔接處應有防塵蓋，熔接點編號與文檔一致。

4. 配線架、面板端口及跳線均需貼標簽，按“樓層?機柜?端口號”規則編號。

5. 機房環境要求：溫度18~27℃，濕度45%~60%，宜配空調自控系統。

八、測試與驗收

1. 銅纜測試：采用電纜測試儀測試線纜長度、對絞、接續、回路及NEXT、ACR-F等指標需符合ANSI/TIA?568?C.2標準。

2. 光纖測試：用光纖測試儀測試插損≤0.3dB/端口，端到端鏈路損耗≤1dB/km。

3. 交換機配置驗收：所有VLAN、STP、QoS及ACL策略必須下發并驗證通過。

4. 安防、門禁、會議及廣播系統聯調；模擬真實場景觸發測試功能完整性。

5. 電源及UPS測試：斷電模擬切換時間≤10ms，無數據丟包，UPS自檢及告警功能正常。

九、維護與擴展

1. 機房資產與布線圖書面化，建立設備檔案與巡檢制度。

2. 弱電管線預留40%容量，并留有備用機柜位置。

3. 定期對UPS電池進行放電測試，更換周期≤3年。

4. 軟件與固件升級時須先在測試環境驗證，后在生產環境有序部署。

5. 新增業務時，可直接在配線架及ODF上跳線接入，無需二次大范圍施工。

十、總結
本方案結合政府辦公樓信息化建設需求，從系統架構、關鍵設備選型、布線拓撲、電路框圖、施工規范、測試驗收及后期維護全生命周期進行了詳細闡述。所選元器件和布線標準均按照國內外頂級方案實施，既保證了系統的高性能、高可靠性，又兼顧了成本及后續擴展。最終形成一套能夠滿足現階段業務需求并具備長遠發展?jié)摿Φ闹悄芑?、?shù)字化辦公基礎設施，為政府辦公提供安全、穩定、高效的信息傳輸和電力保障。
