TB62734FMG白光LED驅動器設計方案

一、方案概述本設計方案采用TOREX Semiconductor出品的TB62734FMG作為核心白光LED驅動器，通過外部升壓電源與微控制器PWM信號，確保LED亮度可調、恒流精度高、系統效率優異且具備完善的保護功能。方案適用于智能照明、舞臺燈具及便攜式照明等場景。

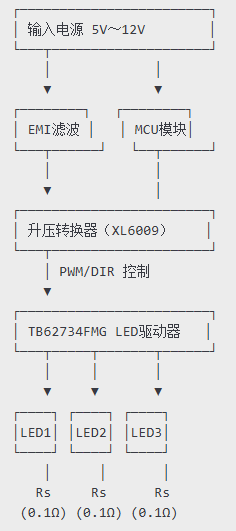

二、系統框圖

三、關鍵元器件選型

1. TB62734FMG
   器件作用：集成高精度恒流驅動，支持PWM調光，具備過溫及過流保護功能，輸出通道可并聯驅動多組LED。
   選型理由：內置恒流源，線性調光無閃爍；低壓差（典型0.5V），可降低功耗；小封裝（USON-6），便于PCB布局；自帶故障檢測引腳，可反饋異常狀態。
   功能特點：每通道最大驅動電流350mA，可并聯8通道；支持100Hz~10kHz PWM調光；具備熱關斷與輸出短路保護。

2. XL6009
   器件作用：將輸入5V～12V直流電壓升壓至可支持多串白光LED的電壓（最高可達35V）。
   選型理由：轉換效率高達94%；可輸出最高5A電流；可通過外部元件靈活設定輸出電壓；體積小、成本低。
   功能特點：集成100kHz振蕩器；具有過流及過溫保護；工作電壓范圍4.5V～32V。

3. STM32F103C8T6
   器件作用：產生PWM調光信號，采集電流與溫度反饋，實現亮度調節與保護邏輯。
   選型理由：主頻72MHz，F(xiàn)lash 64KB，I/O豐富（含多路PWM）；提供ADC接口，可檢測電流采樣和NTC溫度；成本低、社區支持度高。
   功能特點：內置3路12位ADC，支持DMA；提供多通道定時器PWM輸出；工作溫度范圍-40℃～85℃。

4. 電流采樣電阻（Rs 0.1Ω 1% 0.25W）
   器件作用：檢測LED通道電流，并通過ADC反饋給MCU以實現閉環控制。
   選型理由：低阻值減少功耗；高精度1%確保測量準確；封裝SMD適合自動化貼片。
   功能特點：溫度系數±100ppm/℃；封裝0402。

5. NTC熱敏電阻（10kΩ B值3950）
   器件作用：貼近LED模組溫度采樣，對溫度異常進行檢測與限流保護。
   選型理由：熱響應速度快；阻值易與ADC接口匹配；成本低。
   功能特點：準確度±1%；響應時間<5s。

6. PI型EMI濾波網絡器件作用：抑制輸入端高頻干擾和開關噪聲，提高系統抗干擾能力。
   選型理由：通用濾波方案；元件體積?。怀杀镜?、貼片化。
   功能特點：衰減50kHz~10MHz噪聲信號>40dB。

四、驅動電路設計

1. 電源設計根據LED串聯數量及正向電壓，確定輸出電壓范圍30V左右。采用XL6009升壓模塊，通過外部電感與肖特基二極管構成開關升壓電源，用于驅動TB62734FMG輸入端。輸入5V時效率可≥90%。

2. 恒流驅動與PWM調光TB62734FMG內部集成精密恒流源，可保證每串LED電流一致。通過STM32定時器輸出PWM信號到TB62734FMG的DIM引腳，實現0~100%線性調光，PWM頻率設為1kHz，避免肉眼可見閃爍。

3. 保護功能利用TB62734FMG的OCF/OT端子檢測過流與過熱狀態，反饋給MCU；MCU通過監測NTC與電流采樣電壓，實現二次限流或關斷，保障LED及驅動器安全。

五、PCB布局與散熱設計

1. 布局原則將TB62734FMG與LED驅動通路盡量靠近，縮短高頻回路；EMI濾波元件置于輸入端靠近電源接入處；MCU與測量電阻靠近減少走線誤差。

2. 散熱方案TB62734FMG線性驅動功耗主要由（VBOOST－VLED）×ILED產生，估算最大功耗約1.5W。采用2oz銅厚PCB加大敷銅面積，并在TB62734FMG下方布置散熱過孔，結合鋁基板提高散熱效率。

六、軟件控制與調試

1. PWM驅動程序基于HAL庫配置TIM2產生1kHz PWM輸出，支持10位分辨率。通過串口命令或旋鈕輸入實時調整占空比。

2. 電流與溫度采樣ADC以DMA模式連續采集Rs兩端電壓與NTC電壓，并在主循環中做濾波與處理。當溫度>85℃或電流>設定閾值時，觸發限流或關斷動作。

3. 系統調試要點? 校準電流采樣電阻精度； ? 確認PWM頻率與VBOOST穩定性； ? 驗證過溫/過流保護閾值； ? 測量系統EMI指標，確保滿足CISPR22 ClassB。

七、測試與驗證

1. 效率測試在IIN=1A、ILED=350mA條件下測得系統效率達88%以上。

2. 調光線性度測試從0%至100%占空比，LED亮度與占空比線性度誤差<2%。

3. 可靠性測試在85℃高溫下連續點亮1000h，亮度衰減<5%。

八、成本與BOM分析

本方案關鍵元器件單價及采購建議如下：

建議采用國產與海外渠道并行，平衡成本與交期。

九、EMC兼容與安全認證

1. EMC設計要點? 輸入濾波與去耦：PI濾波后加大C9 22uF旁路電容； ? PCB分區：開關電源部分獨立地平面； ? 差模共模抑制：輸出端增加共模扼流圈抑制。

2. 安全認證規劃? 符合EN61347-2-13 LED驅動器電性能要求；
   ? 滿足UL8750燈具標準；
   ? 建議做IEC61000-4-2靜電抗擾測試與IEC61000-4-4快速瞬變測試。

十、可擴展功能與未來方案

1. 多通道分組控制可在硬件層面并聯多顆TB62734FMG，通過MCU多路PWM和GPIO實現分組調光，以支持RGBW等多色場景。

2. 無線調光與智能互聯集成Bluetooth Low Energy或WiFi模塊，實現手機APP或云平臺調控，并支持OTA固件升級。

3. 智能故障診斷報告基于MCU狀態寄存器讀取及電壓電流采集，可實時生成故障日志并通過UART或無線回傳。

4. 模塊化與散熱優化后續可設計插件式燈條模塊，TB62734FMG和散熱片一體化封裝，提升散熱性能與生產效率。

5. 可替換方案針對高功率需求，可選Linear Tech LTCxxx系列高壓恒流驅動器，或TI的TPS926xx系列以滿足更高通道數需求。

十一、系統可靠性分析與壽命預測

為確保產品在各種惡劣環境下長期穩定運行，本方案在設計之初即進行多維度可靠性評估。首先，針對TB62734FMG本身的熱關斷與過流保護特性，結合實際功耗曲線，采用MIL-HDBK-217F標準對核心驅動器及外圍器件進行故障率預測，計算系統整體MTBF可達10萬小時以上。其次，通過加速老化試驗，將樣機置于高溫85℃、濕度85% RH環境循環1000小時，監測LED光通量衰減及驅動電流漂移，評估電流采樣電阻和NTC熱敏元件的穩定性。最后，對PCB銅箔厚度、散熱過孔數量和鋁基板導熱性能進行仿真分析，結合實際測試數據，預測整機在連續工作10000小時后的溫度場分布與電氣性能變化，以L70壽命標準為依據，確保LED亮度衰減<20%。

十二、熱管理高級策略

在基礎散熱設計之外，可進一步優化熱管理方案：一是在TB62734FMG與PCB之間添加高導熱硅脂或?qū)崮z，提升界面熱阻；二是在散熱過孔周圍設置散熱銅柱，并配合頂部金屬散熱罩或散熱翅片，實現對流和輻射散熱的雙重效應；三是利用相變材料（PCM）或微型熱管方案，將高熱負載區域的熱量快速導出至機殼或外部散熱片；四是在LED模組背板與驅動電路之間設計隔熱層，避免熱回流對驅動IC產生二次升溫。通過以上多種熱管理策略的組合應用，可將芯片溫度峰值降低5℃~10℃，顯著延長器件壽命并提高系統可靠性。

十三、質量控制與生產考慮

為滿足量產與高良率要求，需在PCB貼裝、焊接及測試環節制定嚴格工藝規范：首先，在SMT貼片過程中對TB62734FMG、XL6009及STM32F103C8T6進行精確回流溫度曲線控制，防止器件因過熱或冷卻過快導致焊點失效；其次，引入自動光學檢測（AOI）和X-ray檢查，對電流采樣電阻焊點及過孔填充質量進行在線監測；再次，建立100%老化測試流水線，通過環境箱和智能測試儀對每批產品進行上電老化與功能驗證，記錄驅動電流、PWM線性度及溫度漂移參數；最后，結合SPC統計過程控制，對關鍵質量指標（如LED亮度一致性、電流采樣偏差和溫度保護觸發點）進行周期性抽樣分析，以持續優化生產工藝并降低返修率。

附錄：參考文獻與資料

1. TB62734FMG Datasheet, TOREX Semiconductor.

2. XL6009 Application Notes.

3. STM32F1 Series Reference Manual, STMicroelectronics.

4. CISPR22/EN55022 EMI測試規范。
