您現在的位置: 首頁 > 技術方案 >LED應用 > 基于TCA62735AFLG的LED恒流驅動設計方案

基于TCA62735AFLG的LED恒流驅動設計方案

來源:
2025-05-07
類別:LED應用
eye 1
文章創建人 拍明芯城

基于TCA62735AFLG的LED恒流驅動設計方案

一、設計概述

本方案旨在針對中低功率LED照明應用,采用德州儀器(TI)推出的TCA62735AFLG恒流驅動器,實現高精度電流控制與高效率輸出。通過精心選型的外圍元器件,結合簡潔可靠的電路拓撲,可滿足0.51.5A電流輸出,輸入電壓范圍6V36V,輸出功率可達10W以上。方案具備過溫、過壓、短路保護功能,具備良好的EMI性能,適用于室內照明及背光顯示場合。


二、工作原理

TCA62735AFLG內部集成高側電流檢測與功率開關,外部通過閉環反饋來調節輸出電流。當LED串的正向電壓變化時,內部放大器對檢測電阻上的電壓進行采樣,并與內部基準對比,生成驅動PWM,保證輸出電流穩定。外圍電感、電容組成的LC濾波網絡可降低輸出紋波,提高系統效率與可靠性。

三、主要器件選型

  1. TCA62735AFLG
    器件型號:TCA62735AFLG
    器件作用:恒流驅動核心,集成高側電流檢測、功率MOSFET和過溫、過壓保護功能。
    選擇理由:該器件支持高達36V輸入,精度達到±2%,外圍元件少,內置保護完善,封裝小巧,適合中小功率LED驅動場合。
    功能特點:高側采樣、模擬閉環控制、可編程輸出電流、電流精度高、保護功能豐富。

  2. 檢測電阻(Rsense)
    推薦型號:Vishay WSLP2512R002FEA0(2mΩ,1%精度)
    器件作用:將LED電流轉換為電壓供TCA62735A內部放大器采樣。
    選擇理由:低阻值可減小功耗,高精度可提升驅動電流的準確度,2512封裝功率承受能力強。
    功能特點:低溫漂、高可靠性、抗沖擊。

  3. 功率電感
    推薦型號:Coilcraft LPS4018-100M(10μH,最大電流5A)
    器件作用:與輸出電容共同組成濾波網絡,平滑PWM開關產生的電流紋波。
    選擇理由:低DCR減少功耗,滿足5A以上電流需求,封裝緊湊。
    功能特點:高飽和電流、低漏磁。

  4. 輸入/輸出電容
    推薦型號:Murata GRM32ER71E106KA01L(10μF,X7R,50V)輸入側;Panasonic EEU-FM1V102(100μF,16V)輸出側
    器件作用:輸入電容用于穩定輸入電壓,輸出電容用于濾波降低紋波。
    選擇理由:X7R材料具備低溫漂、穩定性好;大電容量確保低紋波和高動態響應。
    功能特點:耐高壓、低ESR、長壽命。

  5. 肖特基二極管
    推薦型號:ON Semiconductor MBR360
    器件作用:用于輔助續流,保護主開關MOSFET在關斷時受反向電壓沖擊。
    選擇理由:低正向壓降,快速恢復,最大3A電流、60V耐壓。
    功能特點:低VF、高可靠性。

  6. EMI 抑制器件
    推薦型號:TDK ACM2012-900-2P(共模電感)與Murata NFE31PT472C1H9L(4.7μH共模電感)
    器件作用:抑制差模/共模干擾,滿足EMI標準。
    選擇理由:封裝小、插損小、抑制效率高。
    功能特點:寬頻段抑制。

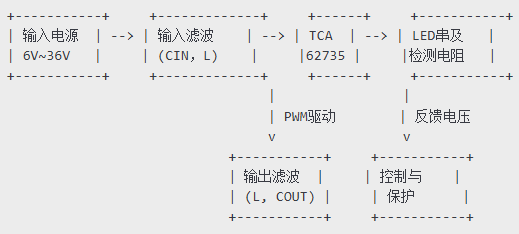

四、電路框圖設計


五、電路原理分析采用降壓型拓撲,通過TCA62735A內部功率開關周期性導通,外部電感存儲能量后在關斷時通過肖特基二極管及輸出電容向LED提供持續電流。檢測電阻Rsense將LED電流轉換為檢測電壓,經內部運放與基準電壓比較,輸出PWM占空比信號,使平均輸出電流保持設定值。

六、布局與EMI抑制

  1. 開關節點與感性元件盡量靠近,減小環路面積。

  2. 大電流回路(輸入電容–開關管–感性元件–二極管–輸出電容)布局緊湊,減少走線阻抗與輻射。

  3. EMI濾波器件置于輸入端口,盡量遠離敏感模擬電路。

七、調試與測試

  1. 初次調試先施加較低輸入電壓,確保無異常電流與過熱。

  2. 通過示波器觀察開關節點電壓波形,確認振蕩頻率與占空比符合預期。

  3. 測量LED電流與檢測電阻電壓,對比理論值與實際誤差。

  4. 環路響應測試:在負載突變條件下,觀察電流恢復速度及過沖幅度。

八、方案擴展與優勢

  1. 支持上位機通信,通過數字電位器或外部DAC對電流進行動態調節。

  2. 內置多重保護:過溫關斷、過流限制、欠壓鎖定,提高系統可靠性。

  3. 板載溫度檢測,可實時監控LED工作溫度,防止熱衰。

九、熱管理設計

熱管理設計在LED驅動電路中至關重要,直接影響系統可靠性與光效穩定性。根據最大輸出電流水平,需評估功率MOSFET、檢測電阻以及電感器的發熱量,并在PCB布局中預留散熱區域??稍贛OSFET金屬封裝底部設置散熱銅箔,增大散熱面積;在電感器和Rsense附近布置熱過孔,將熱量向下層散至大面積地層;必要時在驅動器背面粘貼金屬散熱片,或安裝微型風扇以加強對流散熱。

在軟件層面,可利用外部溫度檢測元件(如NTC熱敏電阻或數字溫度傳感器)實時監測關鍵器件溫度,并通過TCA62735AFLG內置的過溫保護功能,當溫度超限時自動降低輸出電流或關閉驅動器,保護系統安全。

十、可靠性與壽命評估

系統可靠性評估需涵蓋元器件本身與整個驅動電路。對于關鍵元件,如TCA62735AFLG、功率電感及電容,需選用符合高溫儲存與回流焊工藝標準的產品;對電解電容要計算其壽命衰減曲線,確保在額定工作溫度下能滿足至少5000小時連續工作。

此外,應進行加速壽命試驗(HALT/HASS),在高低溫交變、振動、濕度及電壓沖擊等應力環境下測試驅動板,監測故障模式并優化設計。例如,驗證PCB上熱過孔及散熱布局的有效性,觀察驅動器在極端環境下的穩定性和電流精度漂移情況。

十一、成本與可制造性分析

在成本管控方面,本方案優選的元器件均具有市場供應穩定、性價比高的特點。TCA62735AFLG驅動IC價格適中,在量產時可通過合理議價獲取更低采購單價。常規封裝的電感、電容及肖特基二極管均為標準元件,批量采購成本可進一步攤薄。

在PCB可制造性設計中,需考慮SMT貼裝工藝對元器件布局的要求:同類元件間距保持在1.27mm以上,過孔間距及焊盤尺寸按IPC標準設計,減少貼裝錯誤率與錫橋風險,加快生產周期。為降低組裝成本,可在電容布局上采用多層并聯小封裝方案,以適應自動貼片機貼裝效率。

十二、法規認證與安全標準

針對應用場景(如室內照明、背光顯示),本方案需遵循以下主要認證與標準:

  • CE/UL認證:系統需滿足低壓電器安全指令(LVD)和環保指令(RoHS),選用的元件須有相應認證文檔。

  • EMC測試:依據EN55015/EN55032等標準進行輻射與傳導發射測試,確保通過CISPR等級要求。布局中IPC-2221對EMC控制環路面積的建議要嚴格遵守。

  • LED安全標準:符合IEC 61347系列燈具控制裝置規范,特別是針對恒流驅動輸出安全等級及短路保護的測試。

完成上述設計后,應提交樣機至第三方認證機構進行系統級審核與測試,確保產品在量產前取得必要合規證書。

十三、電磁兼容深化設計

在滿足基本EMI標準的基礎上,進一步提升系統抗擾性能與輻射抑制效果是高端照明應用中的關鍵。首先,可在輸入側及輸出側分別設計雙級濾波網絡:第一級采用π型差模濾波器,由共模電感與X電容組成,抑制電源差模干擾;第二級則借助RC減振電路及Y電容,針對高頻共模噪聲專項治理。布局上,應遵循“星形接地”原則,將模擬地、功率地與信號地分區處理,避免地環路干擾;在PCB多層板設計時,可將中間層作為連續地層,為濾波器件提供低阻抗回流路徑。選擇高性能EMI元件時,宜優先考慮插入損耗指標高、頻帶寬的器件,并根據實際測試結果迭代優化元件參數和濾波拓撲。

十四、智能調光與通信接口設計

隨著照明系統向智能化、網絡化發展,支持多種調光協議與通信接口成為設計重要環節之一。本方案可集成0–10V模擬調光,通過外部可調電阻或電位器改變TCA62735AFLG的參考電壓,實現電流線性調節;同時兼容PWM數字調光,只需在驅動輸入端注入對應頻率與占空比信號,即可在保持精度的同時實現高頻無可見閃爍的動態控制。對于更高級的DMX512、DALI或Bluetooth Mesh通信,可在主控MCU與驅動器之間增加隔離收發模塊,如ISO7241數字隔離器,并通過UART、I2C或SPI接口與LED驅動IC的CONFIG引腳配合,實現遠程參數下發、故障診斷及數據回讀。整合通信協議棧后,系統可在智能家居或舞臺燈光環境中完成集中控制與分區管理,為用戶提供靈活便捷的使用體驗。

十五、未來趨勢與擴展應用

展望未來,LED驅動技術正朝著更高效、更智能、更模塊化方向演進。在效率方面,新一代GaN功率器件與SiC MOSFET的導入,將顯著降低開關損耗,提高系統功率密度;另一方面,通過更多內置數模轉換與電流監測通道,驅動器可實時采集多路工作狀態,并結合云端大數據分析,實現對光衰、溫漂、老化等可靠性指標的在線預測與預防性維護。在應用層面,微型化驅動模塊可與LED光源一體化封裝,形成“光+電”模塊化產品,適配建筑一體化設計或可穿戴照明設備。此外,結合低功耗藍牙、LoRaWAN等無線協議,可擴展至智慧城市、農業大棚照明及工業機器視覺等多場景,為智能照明行業帶來無限可能。


責任編輯:David
