TPS3823-33DBVR與TPS3808-33電壓監控器的技術對比分析

在嵌入式系統、工業控制、汽車電子等對電源穩定性要求極高的領域，電壓監控器作為保障系統可靠性的核心組件，其性能差異直接影響設備在復雜環境下的運行穩定性。本文將以德州儀器（TI）的TPS3823-33DBVR與TPS3808-33兩款典型電壓監控器為研究對象，從功能特性、電氣參數、封裝設計、應用場景及成本效益等維度展開深度對比，為工程師在產品選型時提供全面參考。

一、核心功能特性對比

1.1 電壓監控機制差異

TPS3823-33DBVR采用固定閾值電壓監控機制，其內部集成高精度電壓比較器，可實時監測3.3V系統電壓。當VDD降至2.93V（典型值）以下時，芯片通過開漏輸出結構主動拉低RESET信號，觸發系統復位。其復位延遲時間可通過外部電容在50ms至1s范圍內調整，有效避免電源波動導致的誤復位。該芯片支持200ms固定上電復位延遲，確保系統在電源穩定后再啟動。

TPS3808-33則采用可編程閾值電壓監控方案，支持0.4V至5V寬范圍電壓監測。其核心優勢在于可通過外部電阻或電容配置復位延遲時間，范圍覆蓋1.25ms至10s，靈活性顯著提升。該芯片內置精密電壓基準源，在3.3V閾值下可實現0.5%的閾值精度，適用于對電壓波動敏感的精密設備。

1.2 復位輸出結構對比

TPS3823-33DBVR的復位輸出采用開漏結構，需外接上拉電阻以匹配不同系統電壓。其輸出電流能力為10mA，可兼容3.3V/5V邏輯電平。該設計在節省PCB空間的同時，通過外部電路實現電平轉換，增強了系統適配性。

TPS3808-33則提供漏極開路輸出選項，輸出電流能力達20mA，支持更高負載驅動需求。其輸出結構在多模塊系統中可簡化總線設計，減少信號干擾風險。

1.3 看門狗定時器功能

TPS3823-33DBVR集成1.6秒看門狗定時器，通過WDI引腳周期性觸發維持系統正常工作。若看門狗輸入在1.6秒內未收到有效脈沖，芯片將強制輸出復位信號，防止程序跑飛。該功能在工業控制器、汽車ECU等場景中可顯著提升系統魯棒性。

TPS3808-33默認不配備看門狗功能，但可通過外接電路模擬類似保護機制。對于需要獨立看門狗的應用，需選擇TPS3808系列中的其他型號（如TPS3808-Q1），這增加了系統設計的復雜度。

1.4 手動復位功能

兩款芯片均支持手動復位輸入（MR），通過將MR引腳拉低可強制觸發系統復位。TPS3823-33DBVR的MR輸入為低電平有效，響應時間小于100ns；TPS3808-33的MR輸入支持施密特觸發器，可有效抑制輸入噪聲，提升抗干擾能力。

二、電氣參數深度解析

2.1 靜態電流與功耗

TPS3823-33DBVR的靜態電流僅為1μA（典型值），在3.3V供電下功耗僅3.3μW，適用于電池供電設備。其低功耗特性在智能穿戴、物聯網節點等場景中可顯著延長設備續航時間。

TPS3808-33的靜態電流為2.4μA（典型值），功耗為7.92μW，雖略高于TPS3823-33DBVR，但仍處于行業領先水平。其功耗差異主要源于可編程閾值電路的復雜度，但整體仍滿足低功耗設計需求。

2.2 電壓閾值與遲滯

TPS3823-33DBVR的復位閾值為2.93V（典型值），遲滯電壓為50mV，可有效避免電源噪聲導致的誤觸發。其閾值精度為±2.4%，適用于對電壓穩定性要求較高的場景。

TPS3808-33的閾值精度為±0.5%（典型值），在3.3V閾值下僅±16.5mV的偏差，適用于精密儀器、醫療設備等場景。其遲滯電壓可通過外部電阻調整，進一步優化抗干擾能力。

2.3 溫度范圍與可靠性

TPS3823-33DBVR的工作溫度范圍為-40°C至125°C，適用于汽車電子、工業控制等極端環境。其封裝采用SOT-23-5，熱阻為200°C/W，在高溫環境下仍能保持穩定性能。

TPS3808-33的工作溫度范圍為-40°C至85°C，適用于消費電子、通信設備等常規環境。若需擴展至125°C，需選擇TPS3808-Q1等車規級型號，但成本將顯著增加。

三、封裝與PCB設計考量

3.1 封裝形式對比

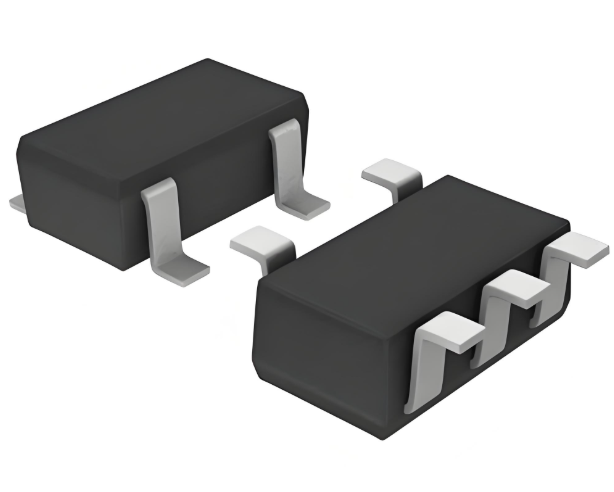

TPS3823-33DBVR采用SOT-23-5封裝，尺寸為2.9mm×1.6mm×1.15mm，引腳間距為0.95mm，適用于高密度PCB設計。其開漏輸出結構可減少PCB層數，降低布線復雜度。

TPS3808-33采用SOT-23-6封裝，尺寸為2.9mm×1.6mm×1.1mm，引腳間距為0.95mm。雖封裝尺寸相近，但多出的引腳用于可編程閾值配置，增加了PCB設計的靈活性。

3.2 外部元件需求

TPS3823-33DBVR需外接上拉電阻（典型值10kΩ）和復位延遲電容（根據需求選擇），設計簡單且成本低廉。其開漏輸出結構可減少對外部元件的依賴。

TPS3808-33需外接電阻或電容以配置閾值和延遲時間，設計復雜度較高。例如，若需實現1s復位延遲，需外接10μF電容，可能增加PCB面積和成本。

3.3 熱管理與散熱

兩款芯片均采用小尺寸封裝，熱管理需依賴PCB散熱。TPS3823-33DBVR的熱阻為200°C/W，建議增加銅箔面積以提升散熱效率。TPS3808-33的熱阻為180°C/W，在高溫環境下需優化PCB布局。

四、典型應用場景分析

4.1 工業控制系統

在工業PLC、伺服驅動器等場景中，TPS3823-33DBVR的1.6秒看門狗功能可有效防止程序跑飛，其125°C工作溫度范圍可適應惡劣工業環境。而TPS3808-33雖閾值精度更高，但缺乏看門狗功能，需外接電路實現類似保護，增加了系統復雜度。

4.2 汽車電子系統

在汽車ECU、BMS等場景中，TPS3823-33DBVR的-40°C至125°C工作溫度范圍和抗干擾能力可滿足車規級需求。TPS3808-33若需應用于汽車電子，需選擇TPS3808-Q1等型號，但成本將顯著增加。

4.3 便攜式設備

在智能手表、藍牙耳機等場景中，TPS3823-33DBVR的1μA靜態電流可顯著延長電池壽命。TPS3808-33雖功耗略高，但其可編程閾值功能可適應不同電池電壓曲線，優化電源管理策略。

五、成本效益與供應鏈分析

5.1 單價與批量采購

TPS3823-33DBVR的單價為0.382美元（1ku批量），TPS3808-33的單價為0.944美元（1ku批量）。對于大規模生產，TPS3823-33DBVR的成本優勢顯著。

5.2 供應鏈穩定性

兩款芯片均由TI生產，供應鏈穩定。但TPS3808-33的封裝形式（SOT-23-6）較TPS3823-33DBVR（SOT-23-5）更復雜，可能影響交貨周期。

5.3 長期維護成本

TPS3823-33DBVR的固定閾值設計簡化了系統維護，而TPS3808-33的可編程閾值功能需定期校準外部元件，增加了維護成本。

六、選型建議與結論

6.1 選型決策樹

1. 需看門狗功能：優先選擇TPS3823-33DBVR。

2. 需可編程閾值：選擇TPS3808-33，并評估外接元件成本。

3. 極端溫度環境：優先選擇TPS3823-33DBVR。

4. 超低功耗需求：優先選擇TPS3823-33DBVR。

TPS3823-33DBVR在工業控制、汽車電子等場景中具有顯著優勢，其看門狗功能、低功耗特性和寬溫度范圍可滿足嚴苛需求。TPS3808-33則適用于對電壓閾值精度要求極高的精密設備，但需權衡其設計復雜度和成本。工程師應根據具體應用場景、成本預算和系統需求進行綜合評估，以實現最優選型。
