國產TPS3823-33DBVR替換方案深度解析與選型指南

一、背景與市場需求分析

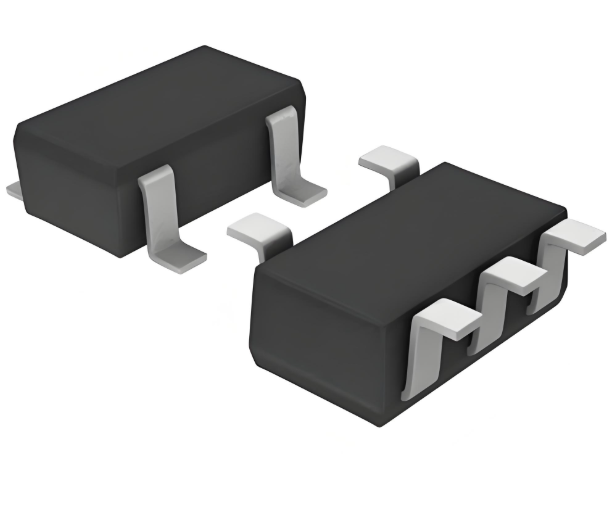

TPS3823-33DBVR作為德州儀器（TI）推出的經典微控制器監控芯片，廣泛應用于便攜式設備、工業控制、汽車電子等領域。其核心功能包括電源電壓監測、低電平復位信號輸出、可調復位延遲時間及寬工作溫度范圍（-40°C至125°C）。然而，隨著國產化替代浪潮的推進，國產芯片在性能、成本、供貨周期等方面的優勢逐漸凸顯。尤其在以下場景中，國產替換需求尤為迫切：

1. 成本敏感型項目：國產芯片價格通常較TI產品低30%-50%，適合批量采購；

2. 供應鏈穩定性需求：國際形勢波動導致TI部分型號供貨周期延長至12周以上，國產芯片可提供更靈活的交付保障；

3. 定制化服務：國產廠商支持閾值電壓、封裝形式等參數的快速定制，縮短研發周期。

本文將從技術參數、應用場景、選型建議等維度，系統分析國產替換方案，并推薦主流國產型號。

二、TPS3823-33DBVR核心參數與國產替換可行性

2.1 TPS3823-33DBVR關鍵參數解析

2.2 國產替換可行性分析

國產芯片在以下方面已實現技術突破：

1. 電性能對標：主流國產型號（如SGM823、SGM809等）的閾值電壓精度、靜態電流、復位延遲時間等參數與TI產品高度一致；

2. 兼容性設計：多數國產芯片采用Pin-to-Pin封裝，可直接替換TI型號，無需修改PCB布局；

3. 功能擴展：部分國產型號新增手動復位功能、多閾值電壓版本，提升設計靈活性。

三、主流國產替換型號推薦

3.1 圣邦微電子（SGMICRO）SGM823-SXN5G/TR

核心參數對比：

應用優勢：

1. 超低功耗：0.5μA靜態電流適合智能穿戴、物聯網終端等長續航設備；

2. 高可靠性：支持-40°C至125°C寬溫范圍，適用于工業自動化、汽車電子等嚴苛環境；

3. 成本優勢：單片價格較TI產品低約40%，批量采購成本進一步降低。

3.2 思瑞浦（3PEAK）TPT3823-33DBVR

核心參數對比：

應用優勢：

1. 高驅動能力：16mA輸出電流可同時復位MCU、FPGA、通信模塊等多負載設備；

2. 抗干擾設計：內置ESD保護電路（HBM 2kV），降低靜電損傷風險；

3. 快速響應：復位信號延遲時間<50ms，適合實時性要求高的系統。

3.3 納芯微（NOVOSENSE）NSi823-33DBVR

核心參數對比：

應用優勢：

1. 手動復位功能：支持外部按鍵觸發復位，提升調試便利性；

2. 固定延遲時間：無需外接電容，節省PCB空間；

3. 高性價比：單片價格較TI產品低約50%，適合成本敏感型項目。

四、國產替換選型關鍵考量因素

4.1 閾值電壓精度與一致性

• 需求場景：

• 高精度場景（如醫療設備、精密儀器）：選擇閾值電壓精度±2%的型號（如SGM823）；

• 通用場景：±3%精度即可滿足需求（如消費電子、工業控制）。

• 測試建議：

• 批量采購前需驗證閾值電壓分布范圍，確保一致性；

• 避免使用閾值電壓離散性大的型號，防止誤復位或復位失效。

4.2 靜態電流與功耗優化

• 需求場景：

• 電池供電設備：優先選擇0.5μA以下靜態電流型號（如SGM823）；

• 市電供電設備：可適當放寬至1μA（如TPT3823）。

• 優化建議：

• 結合系統休眠模式設計，選擇支持低功耗喚醒的型號；

• 避免因靜態電流過高導致電池壽命縮短。

4.3 復位延遲時間與抗干擾性

• 需求場景：

• 電源噪聲大的場景：選擇復位延遲時間可調的型號（如TPS3823、SGM823）；

• 實時性要求高的場景：選擇延遲時間<50ms的型號（如TPT3823）。

• 設計建議：

• 外接電容需根據實際需求計算，避免延遲時間過長或過短；

• 增加RC濾波電路，降低電源噪聲對復位信號的干擾。

4.4 封裝形式與PCB兼容性

• 主流封裝對比：

  封裝形式	尺寸	應用場景
  SOT-23-5	2.9×1.6	便攜式設備、緊湊型PCB
  SOT-23-6	3.0×1.8	需手動復位功能的場景
  DFN-6	2.0×2.0	超小型設備（如智能手表）




• 設計建議：

• 優先選擇與原TI型號封裝一致的國產芯片，減少PCB改版成本；

• 針對高密度PCB設計，可選用DFN封裝型號。

五、國產替換實施流程與注意事項

5.1 替換實施流程

1. 需求確認：明確系統對閾值電壓、靜態電流、復位延遲時間等參數的具體要求；

2. 選型評估：根據參數對比表篩選候選型號，獲取樣品進行測試；

3. 功能驗證：

• 測試復位信號輸出波形，確保無毛刺、抖動；

• 驗證低溫（-40°C）和高溫（125°C）環境下的穩定性；

4. 小批量試產：在50-100臺設備上驗證長期可靠性；

5. 批量切換：完成可靠性測試后，逐步替換量產型號。

5.2 常見問題與解決方案

• 問題1：復位信號出現毛刺

• 增加RC濾波電路（如100Ω電阻+10nF電容）；

• 優化PCB布局，分離數字地（DGND）與模擬地（AGND）；

• 調整上拉電阻至1kΩ-10kΩ范圍。

• 原因：電源噪聲、GND布局不合理、上拉電阻阻值不當；

• 解決方案：

• 問題2：低溫環境下復位失效

• 選擇閾值電壓溫度系數低的型號（如SGM823）；

• 增加復位信號冗余設計（如雙芯片互檢）。

• 原因：閾值電壓溫度漂移、芯片內部電路性能下降；

• 解決方案：

六、未來發展趨勢與建議

6.1 技術發展趨勢

1. 超低功耗化：靜態電流向0.1μA以下演進，適配更長續航需求；

2. 功能集成化：集成看門狗定時器、手動復位、電源序列控制等功能；

3. 智能化診斷：支持復位原因記錄、故障上報等高級功能。

6.2 選型建議

1. 短期需求：優先選擇已量產的SGM823、TPT3823等成熟型號；

2. 長期規劃：關注支持AEC-Q100認證的國產芯片（如思瑞浦TPT3823-Q1），為汽車電子等高可靠性領域布局；

3. 供應鏈管理：與國產廠商建立長期合作，獲取優先供貨權及技術支持。

七、結論

國產TPS3823-33DBVR替換方案已具備技術成熟度與成本優勢。通過合理選型與嚴謹測試，可實現性能對標甚至超越。未來，隨著國產芯片在功能集成化、智能化診斷等領域的突破，其應用場景將進一步拓展。工程師需結合項目需求，綜合考量參數匹配度、供貨穩定性及長期成本，制定最優替換策略。
