AT24C02引腳圖及詳細介紹

一、AT24C02芯片概述

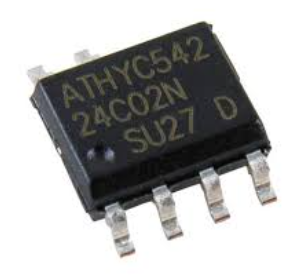

AT24C02是一款由Atmel公司生產的2K位（256字節）串行EEPROM存儲器，采用I2C（Inter-Integrated Circuit）總線進行通信。該芯片具有低功耗、小容量存儲、非易失性等特點，廣泛應用于嵌入式系統中需要存儲配置信息、傳感器校準參數、系統設置、事件日志等場景。AT24C02支持寬電壓范圍（1.8V至5.5V），工作溫度范圍為-40℃至+85℃，具有擦寫次數多（大于10,000次）、寫入速度快（小于10ms）、抗干擾能力強等優點。

二、AT24C02引腳圖及功能說明

AT24C02采用8引腳封裝（如DIP、SMD等），其引腳圖及功能如下：

1. 引腳圖

+-------------------+

|                   |

|  1    A0         |

|  2    A1         |

|  3    A2         |

|  4    GND        |

|  5    SDA        |

|  6    SCL        |

|  7    WP         |

|  8    VCC        |

+-------------------+

2. 引腳功能說明

1. A0、A1、A2（引腳1、2、3）

• AT24C02支持最多8個器件在同一I2C總線上工作，通過A0、A1、A2引腳的電平組合（接地或接高電平）來區分不同器件。

• 當A0、A1、A2全部接地時，AT24C02的器件地址為0xA0（寫操作）或0xA1（讀操作）。

• 如果同一總線上有多個AT24C02芯片，需確保每個芯片的A0、A1、A2引腳配置不同，以避免地址沖突。

• 功能：器件地址選擇引腳，用于設置AT24C02在I2C總線上的唯一地址。

• 說明：

2. GND（引腳4）

• 功能：電源地，連接至電路的地線。

3. SDA（引腳5）

• SDA是I2C總線的雙向數據線，采用開漏輸出結構，需外接上拉電阻（通常為4.7kΩ或5.1kΩ）至VCC，以確保信號穩定。

• 數據通過SDA線以字節為單位串行傳輸，每次傳輸一個字節后，接收方需發送應答信號（ACK）。

• 功能：串行數據輸入/輸出引腳，用于雙向數據傳輸。

• 說明：

4. SCL（引腳6）

• SCL是I2C總線的時鐘線，用于同步數據傳輸。主設備在SCL的上升沿將數據發送至從設備，在下降沿從從設備讀取數據。

• SCL同樣需外接上拉電阻至VCC。

• 功能：串行時鐘輸入引腳，由主設備（如單片機）提供時鐘信號。

• 說明：

5. WP（引腳7）

• 當WP引腳接地（GND）時，AT24C02允許正常的讀寫操作。

• 當WP引腳接高電平（VCC）時，AT24C02進入寫保護狀態，禁止寫入數據，僅允許讀取操作。

• 功能：寫保護引腳，用于硬件數據保護。

• 說明：

6. VCC（引腳8）

• 功能：電源正極，連接至電路的電源（通常為3.3V或5V）。

三、AT24C02的I2C通信協議

AT24C02通過I2C總線與主設備（如單片機、Arduino等）進行通信。I2C是一種主從式串行通信協議，采用兩根線（SDA和SCL）實現多設備互聯。以下是AT24C02的I2C通信流程：

1. 起始信號

• 主設備通過將SDA線從高電平拉低，同時保持SCL高電平，表示通信開始。

2. 器件尋址

• 主設備發送一個8位的器件地址字節，其中：

• 高4位固定為1010（AT24C02的標識符）。

• 中間3位由A0、A1、A2引腳的電平決定（用于區分不同器件）。

• 最低位為讀寫控制位（0表示寫操作，1表示讀操作）。

• AT24C02接收到匹配的地址后，會發送一個應答信號（ACK）。

3. 數據傳輸

• 寫操作：

1. 主設備發送器件地址（寫模式，R/W=0），AT24C02應答。

2. 主設備發送要寫入的存儲地址（1字節），AT24C02應答。

3. 主設備發送要寫入的數據（1字節），AT24C02應答。

4. 主設備發送停止信號，AT24C02開始內部寫入周期（約5ms）。

• 讀操作：

1. 主設備發送器件地址（寫模式，R/W=0），AT24C02應答。

2. 主設備發送要讀取的存儲地址（1字節），AT24C02應答。

3. 主設備重新發送起始信號，并發送器件地址（讀模式，R/W=1），AT24C02應答。

4. AT24C02發送數據字節，主設備發送應答信號（ACK）或非應答信號（NACK）以結束讀取。

4. 停止信號

• 主設備通過將SDA線從低電平拉高，同時保持SCL高電平，表示通信結束。

四、AT24C02的硬件連接示例

以下是將AT24C02與Arduino開發板連接的硬件電路示例：

1. 連接方式

• VCC：連接至Arduino的5V或3.3V電源。

• GND：連接至Arduino的GND。

• SDA：連接至Arduino的SDA引腳（如Uno的A4引腳）。

• SCL：連接至Arduino的SCL引腳（如Uno的A5引腳）。

• WP：連接至GND（允許寫操作）。

• A0、A1、A2：根據需要連接至GND或VCC（若僅使用一個AT24C02，可全部接地）。

2. 上拉電阻

• SDA和SCL線上需外接4.7kΩ上拉電阻至VCC，以確保信號穩定。

3. 示例代碼（Arduino）

#include <Wire.h>



#define AT24C02_ADDRESS 0xA0  // AT24C02寫地址（A0-A2接地）



void setup() {

Wire.begin();

Serial.begin(9600);

}



void loop() {

// 寫入數據到AT24C02

writeToAT24C02(0x00, 0x55);  // 寫入0x55到地址0x00

delay(10);  // 等待寫入完成



// 從AT24C02讀取數據

byte data = readFromAT24C02(0x00);

Serial.print("Read data: 0x");

Serial.println(data, HEX);



delay(1000);

}



void writeToAT24C02(byte address, byte data) {

Wire.beginTransmission(AT24C02_ADDRESS);

Wire.write(address);

Wire.write(data);

Wire.endTransmission();

}



byte readFromAT24C02(byte address) {

Wire.beginTransmission(AT24C02_ADDRESS);

Wire.write(address);

Wire.endTransmission(false);  // 發送重復起始條件

Wire.requestFrom(AT24C02_ADDRESS | 0x01, 1);  // 讀取模式地址

if (Wire.available()) {

return Wire.read();

}

return 0xFF;  // 返回錯誤值

}

五、AT24C02的應用場景

AT24C02由于其小巧、低功耗和易于使用的特點，被廣泛應用于以下場景：

1. 配置存儲

• 存儲設備的配置信息，如傳感器校準參數、系統設置、用戶偏好等。

2. 數據記錄

• 記錄事件日志、小數據量的實時數據（如溫度、濕度等）。

3. 固件存儲

• 在某些嵌入式系統中，存儲固件或程序代碼的輔助部分。

4. 密碼存儲

• 存儲簡單的密碼或認證信息（需注意安全性，建議結合加密算法使用）。

六、AT24C02的注意事項

1. 寫保護引腳（WP）

• 確保WP引腳接地（GND）以允許寫操作。若需禁止寫入，可將WP接高電平（VCC）。

2. 上拉電阻

• SDA和SCL線上必須外接上拉電阻（通常為4.7kΩ或5.1kΩ），以確保信號穩定。

3. 寫入延時

• AT24C02的寫入操作需要一定的時間（通常為5ms），在實際應用中需在寫入后添加延時或檢查寫入完成狀態。

4. 地址配置

• 若同一I2C總線上連接多個AT24C02芯片，需確保每個芯片的A0、A1、A2引腳配置不同，以分配唯一的設備地址。

5. 電源電壓

• 確保電源電壓穩定，避免因電壓不足導致寫入失敗。

七、總結

AT24C02是一款功能強大且易于使用的EEPROM存儲芯片，適用于各種需要小容量非易失性存儲的電子項目。通過I2C接口，它能夠方便地與多種微控制器進行通信，且其低功耗特性使其在便攜式設備中尤為適用。了解其引腳功能、硬件連接和編程方法，可以幫助開發者更好地利用這一模塊，實現數據存儲和管理的需求。在實際應用中，需注意寫保護引腳、上拉電阻、寫入延時等細節，以確保系統的穩定性和可靠性。
