AT24C02芯片的用途與作用深度解析

一、AT24C02芯片概述

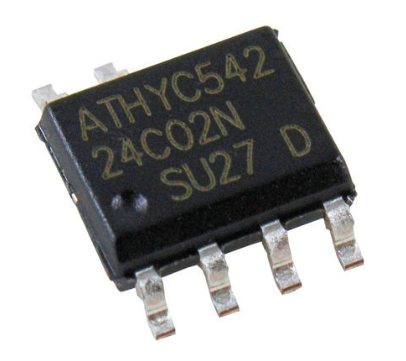

AT24C02是一款由Atmel公司(現屬Microchip Technology)生產的2K位串行CMOS電可擦除可編程只讀存儲器(EEPROM),其內部包含256個8位字節的存儲空間。該芯片采用先進的CMOS技術,顯著降低了功耗,并通過I2C(Inter-Integrated Circuit)總線接口與微控制器或其他主設備進行通信。AT24C02以其小巧的體積、低功耗、高可靠性和易于集成的特點,在嵌入式系統、工業控制、儀器儀表、網絡通信和汽車電子等領域得到了廣泛應用。


二、AT24C02芯片的主要技術特性

1. 存儲容量與結構

AT24C02的存儲容量為2K位,即256個8位字節。這些字節被組織成32頁,每頁8字節,共256字節。這種分頁結構使得芯片在數據寫入時具有更高的靈活性,支持頁寫入操作,提高了數據寫入的效率。

2. 工作電壓與功耗

AT24C02的工作電壓范圍廣泛,從1.8V至5.5V均可正常工作,這使得它能夠適應不同的電源供電情況。同時,該芯片采用低功耗CMOS技術,工作電流僅為1mA,待機電流更是低至1uA,非常適合電池供電等低功耗應用場景。

3. 通信接口與速率

AT24C02通過I2C總線接口與主設備進行通信,支持標準的I2C通信協議。其通信速率可達400KHz,提供了較快的數據傳輸速度,滿足了大多數嵌入式系統對數據傳輸速率的要求。

4. 可靠性與耐久性

AT24C02具有極高的可靠性和耐久性。其擦寫次數可達100萬次,數據保存時間超過100年,確保了數據的長期穩定存儲。此外,芯片內部還具有校驗和功能,可以檢測和糾正數據傳輸中的錯誤,進一步提高了數據傳輸?shù)目煽啃浴?/span>

5. 寫保護功能

AT24C02提供了一個專門的寫保護引腳(WP),當該引腳接高電平時,芯片啟動寫保護功能,僅允許讀操作;當該引腳接低電平(GND)時,允許正常的讀/寫操作。這一功能為數據的安全性提供了有力保障。

6. 封裝形式與溫度范圍

AT24C02提供DIP、SOP、TSSOP等多種封裝形式,方便用戶根據實際需求選擇。同時,該芯片的工作溫度范圍廣泛,工業級芯片可在-40℃至+85℃的溫度范圍內正常工作,甚至部分型號支持-55℃至+125℃的極端溫度范圍,適應了各種惡劣的工作環境。

三、AT24C02芯片的主要用途與作用

1. 工業控制領域

在工業控制領域,AT24C02芯片被廣泛應用于存儲和讀取PLC(可編程邏輯控制器)程序、傳感器數據等。例如,在自動化生產線中,傳感器需要實時采集生產過程中的各種參數(如溫度、壓力、流量等),并將這些數據存儲在AT24C02芯片中。當需要時,PLC可以從芯片中讀取這些數據進行分析和處理,以實現對生產過程的精確控制。此外,AT24C02還可用于存儲設備的配置信息、參數設置等,確保設備在重啟或斷電后能夠恢復到之前的工作狀態。

2. 儀器儀表領域

在儀器儀表領域,AT24C02芯片常用于存儲電子秤、溫度計、壓力計等設備的校準參數。這些校準參數對于保證儀器的測量精度至關重要。通過將校準參數存儲在AT24C02芯片中,可以確保儀器在長時間使用后仍然能夠保持準確的測量結果。此外,當儀器需要進行校準或維修時,技術人員可以從芯片中讀取校準參數進行參考,提高了維修效率。

3. 網絡通信領域

在網絡通信領域,AT24C02芯片被用于存儲MAC地址、序列號等數據。MAC地址是網絡設備的唯一標識符,對于網絡通信的正常進行至關重要。通過將MAC地址存儲在AT24C02芯片中,可以確保設備在重啟或更換硬件后仍然能夠保持原有的網絡身份。此外,序列號等數據也可用于設備的追蹤和管理,提高了網絡管理的效率。

4. 汽車電子領域

在汽車電子領域,AT24C02芯片被廣泛應用于存儲汽車門鎖控制、氣囊控制等信息。例如,在汽車門鎖控制系統中,AT24C02可以存儲門鎖的開關狀態、用戶權限等信息,確保只有授權用戶才能打開車門。在氣囊控制系統中,AT24C02可以存儲氣囊的觸發條件、歷史記錄等信息,為事故調查和分析提供重要依據。此外,AT24C02還可用于存儲汽車的VIN碼(車輛識別碼)、里程數等信息,方便車主和維修人員進行車輛管理和維護。

5. 消費類電子產品領域

在消費類電子產品領域,AT24C02芯片被廣泛應用于手機、平板電腦、電視機等設備中。例如,在手機中,AT24C02可以存儲用戶的聯系人信息、短信記錄、設置參數等數據。當手機需要恢復出廠設置或更換電池時,這些數據可以保持不變,確保用戶能夠繼續使用之前的設置和記錄。在電視機中,AT24C02可以存儲用戶的觀看偏好、頻道列表等信息,提供個性化的觀看體驗。

6. 醫療設備領域

在醫療設備領域,AT24C02芯片被用于存儲醫療數據、患者信息、設備配置等。例如,在血糖儀中,AT24C02可以存儲患者的血糖測量記錄、用藥情況等信息,方便醫生進行病情跟蹤和治療方案的調整。在心電圖儀中,AT24C02可以存儲患者的心電圖數據、診斷結果等信息,為醫療診斷和治療提供重要依據。此外,AT24C02還可用于存儲醫療設備的配置參數、校準記錄等,確保設備的準確性和可靠性。

7. 智能卡領域

在智能卡領域,AT24C02芯片被廣泛應用于門禁系統、信用卡、身份證等智能卡產品中。例如,在門禁系統中,AT24C02可以存儲用戶的身份信息、權限等級等數據,確保只有授權用戶才能進入特定區域。在信用卡中,AT24C02可以存儲用戶的賬戶信息、交易記錄等數據,為金融交易提供安全保障。在身份證中,AT24C02可以存儲用戶的個人信息、照片等數據,方便身份驗證和管理。

8. 智能家居與物聯網領域

在智能家居與物聯網領域,AT24C02芯片發揮著重要作用。例如,在智能家居系統中,各種智能設備(如智能燈泡、智能插座、智能門鎖等)需要存儲配置信息、用戶偏好等數據。AT24C02芯片以其小巧的體積、低功耗和高可靠性,成為這些設備的理想存儲解決方案。通過存儲配置信息,設備可以在重啟或更換后自動恢復到之前的工作狀態;通過存儲用戶偏好,設備可以提供更加個性化的服務。

9. 航空航天與軍事領域

在航空航天與軍事領域,對設備的可靠性和數據的安全性要求極高。AT24C02芯片以其高可靠性和耐久性,以及寫保護功能,被廣泛應用于這些領域。例如,在航空航天設備中,AT24C02可以存儲飛行參數、導航數據等重要信息;在軍事設備中,AT24C02可以存儲加密密鑰、任務指令等敏感數據。通過確保數據的長期穩定存儲和安全性,AT24C02為航空航天與軍事領域的設備提供了有力支持。

10. 教育與科研領域

在教育與科研領域,AT24C02芯片也發揮著重要作用。例如,在電子技術教學中,AT24C02常被用作實驗芯片,幫助學生了解EEPROM的工作原理和應用方法。在科研項目中,AT24C02可用于存儲實驗數據、配置參數等,為科研工作的順利進行提供便利。

四、AT24C02芯片的應用實例與編程實現

1. 應用實例

以智能家居系統為例,假設我們需要設計一個智能門鎖系統,該系統需要存儲用戶的開鎖密碼、指紋信息等敏感數據。為了確保數據的安全性和可靠性,我們選擇AT24C02芯片作為存儲解決方案。通過I2C總線接口,智能門鎖的主控制器可以與AT24C02芯片進行通信,實現數據的讀寫操作。當用戶需要開鎖時,主控制器可以從AT24C02芯片中讀取存儲的密碼或指紋信息,并與用戶輸入的信息進行比對。如果比對成功,則允許開鎖;否則,拒絕開鎖。

2. 編程實現

在使用AT24C02芯片時,我們需要編寫相應的驅動程序來實現數據的讀寫操作。以下是一個基于51單片機的AT24C02讀寫程序的簡化示例:


#include <reg52.h>

#include <intrins.h>



sbit I2C_SCL = P2^1;

sbit I2C_SDA = P2^0;



void I2C_Delay10us(void) {

unsigned char a, b;

for(b=1; b>0; b--) {

for(a=2; a>0; a--);

}

}



void I2C_Start(void) {

I2C_SDA = 1;

I2C_Delay10us();

I2C_SCL = 1;

I2C_Delay10us();

I2C_SDA = 0;

I2C_Delay10us();

I2C_SCL = 0;

I2C_Delay10us();

}



void I2C_Stop(void) {

I2C_SDA = 0;

I2C_Delay10us();

I2C_SCL = 1;

I2C_Delay10us();

I2C_SDA = 1;

I2C_Delay10us();

}



bit I2C_WaitAck(void) {

bit Ackbit;

I2C_SCL = 1;

I2C_Delay10us();

Ackbit = I2C_SDA;

I2C_SCL = 0;

I2C_Delay10us();

return Ackbit;

}



void I2C_SendAck(bit Ack) {

I2C_SCL = 0;

I2C_SDA = Ack;

I2C_Delay10us();

I2C_SCL = 1;

I2C_Delay10us();

I2C_SCL = 0;

I2C_Delay10us();

I2C_SDA = 1;

}



void I2C_SendByte(unsigned char byt) {

unsigned char i;

for(i=0; i<8; i++) {

I2C_SCL = 0;

I2C_Delay10us();

if(byt & 0x80) I2C_SDA = 1;

else I2C_SDA = 0;

I2C_Delay10us();

I2C_SCL = 1;

byt <<= 1;

I2C_Delay10us();

}

I2C_SCL = 0;

}



unsigned char I2C_RecByte(void) {

unsigned char i, dat;

for(i=0; i<8; i++) {

I2C_SCL = 1;

I2C_Delay10us();

dat <<= 1;

if(I2C_SDA) dat |= 1;

I2C_SCL = 0;

I2C_Delay10us();

}

return dat;

}



void AT24C02_WriteByte(unsigned char wordAddress, unsigned char data) {

I2C_Start();

I2C_SendByte(0xA0); // 寫地址

I2C_WaitAck();

I2C_SendByte(wordAddress); // 存儲地址

I2C_WaitAck();

I2C_SendByte(data); // 數據

I2C_WaitAck();

I2C_Stop();

// 等待寫入完成(實際應用中可能需要更精確的延時或狀態檢查)

for(unsigned int i=0; i<5000; i++); // 簡單延時

}



unsigned char AT24C02_ReadByte(unsigned char wordAddress) {

unsigned char data;

I2C_Start();

I2C_SendByte(0xA0); // 寫地址(用于指定存儲位置)

I2C_WaitAck();

I2C_SendByte(wordAddress); // 存儲地址

I2C_WaitAck();

I2C_Start();

I2C_SendByte(0xA1); // 讀地址

I2C_WaitAck();

data = I2C_RecByte(); // 讀取數據

I2C_SendAck(1); // 非應答結束讀取

I2C_Stop();

return data;

}

在上述代碼中,我們首先定義了I2C總線的SCL和SDA引腳,并實現了I2C通信的基本函數(如起始信號、停止信號、發送字節、接收字節等)。然后,我們編寫了AT24C02的讀寫函數,通過I2C總線與AT24C02芯片進行通信,實現數據的讀寫操作。在實際應用中,我們還需要根據具體需求對代碼進行優化和完善,例如添加錯誤處理機制、提高數據傳輸?shù)目煽啃缘取?/span>

五、AT24C02芯片的優勢與局限性

1. 優勢

  • 小巧體積:AT24C02采用小型封裝形式,適合空間受限的應用場景。

  • 低功耗:采用先進的CMOS技術,功耗極低,適合電池供電等低功耗應用。

  • 高可靠性:擦寫次數高達100萬次,數據保存時間超過100年,確保數據的長期穩定存儲。

  • 易于集成:通過I2C總線接口與主設備進行通信,簡化了電路設計和應用開發過程。

  • 寫保護功能:提供硬件寫保護功能,確保數據的安全性。

2. 局限性

  • 存儲容量有限:AT24C02的存儲容量僅為256字節,對于需要存儲大量數據的應用場景可能不夠用。

  • 通信速率有限:雖然支持400KHz的通信速率,但對于某些高速數據傳輸?shù)膽?yīng)用場景可能不夠快。

  • 需要外部上拉電阻:由于SCL和SDA引腳為開漏輸出,需要外接上拉電阻以確保信號的穩定性。

六、AT24C02芯片的選型與替代方案

1. 選型建議

在選擇AT24C02芯片時,我們需要考慮以下因素:

  • 存儲容量:根據實際需求選擇合適的存儲容量。如果256字節足夠使用,則AT24C02是一個不錯的選擇;如果需要更大的存儲容量,則可以考慮AT24C04、AT24C08等型號。

  • 工作電壓:確保所選芯片的工作電壓范圍與實際應用場景相匹配。

  • 封裝形式:根據電路板的空間和布局要求選擇合適的封裝形式。

  • 溫度范圍:如果應用場景需要適應極端溫度條件,則應選擇工業級或汽車級芯片。

2. 替代方案

如果AT24C02芯片不能滿足某些特定需求,我們可以考慮以下替代方案:

  • 其他EEPROM芯片:市場上存在多種EEPROM芯片可供選擇,如24LC02B、24AA02等。這些芯片在存儲容量、工作電壓、通信速率等方面可能與AT24C02有所不同,但基本功能相似。

  • Flash存儲器:對于需要更大存儲容量和更高讀寫速度的應用場景,可以考慮使用Flash存儲器作為替代方案。Flash存儲器具有更高的存儲密度和更快的讀寫速度,但通常需要更復雜的電路設計和編程實現。

  • FRAM(鐵電隨機存取存儲器):FRAM結合了RAM和ROM的優點,具有高速讀寫、低功耗、高耐久性等特點。雖然價格相對較高,但在某些對性能要求極高的應用場景中可能是一個不錯的選擇。

七、AT24C02芯片的未來發展趨勢

隨著物聯網、智能家居、汽車電子等領域的快速發展,對小型化、低功耗、高可靠性的存儲解決方案的需求不斷增加。AT24C02芯片作為一款經典的EEPROM芯片,在未來仍然具有一定的市場前景。然而,為了適應不斷變化的市場需求和技術發展趨勢,AT24C02芯片也需要不斷創新和升級。例如,可以通過提高存儲容量、優化通信速率、降低功耗等方式來提升芯片的性能和競爭力;同時,也可以探索新的應用場景和市場機會,以拓展芯片的應用范圍。

八、結論

AT24C02芯片作為一款經典的2K位串行CMOS EEPROM芯片,以其小巧的體積、低功耗、高可靠性和易于集成的特點,在工業控制、儀器儀表、網絡通信、汽車電子、消費類電子產品、醫療設備、智能卡、智能家居與物聯網、航空航天與軍事以及教育與科研等領域得到了廣泛應用。通過深入了解AT24C02芯片的技術特性、用途與作用以及編程實現方法,我們可以更好地利用這款芯片來滿足各種嵌入式系統的數據存儲需求。同時,我們也需要關注AT24C02芯片的局限性和未來發展趨勢,以便在實際應用中做出更加合理的選擇和決策。
