FF300R12KS4應用電路圖詳解

引言

FF300R12KS4是英飛凌（Infineon）公司推出的一款高性能IGBT（絕緣柵雙極型晶體管）模塊，廣泛應用于工業驅動、新能源發電、不間斷電源（UPS）、焊接設備、變頻器等領域。其核心優勢在于高功率密度、低開關損耗、高可靠性和靈活性，能夠滿足高頻開關和高功率應用的需求。本文將詳細介紹FF300R12KS4的模塊特性、應用場景、典型電路設計以及關鍵參數，并通過電路圖分析其工作原理和設計要點。

一、FF300R12KS4模塊概述

1.1 模塊特性

FF300R12KS4是一款1200V、300A的IGBT模塊，采用62mm標準封裝（AG-62MM-1），具有以下關鍵特性：

• 高短路能力：自限制短路電流設計，提升系統安全性。

• 低開關損耗：優化開關特性，適用于高頻開關（最高60kHz）。

• 正溫度系數VCEsat：確保多管并聯時的電流均衡，提升可靠性。

• 高爬電距離和電氣間隙：符合RoHS標準，適用于工業環境。

• 封裝類型：62mm標準封裝（AG-62MM-1），便于安裝和散熱。

二、FF300R12KS4典型應用場景

FF300R12KS4適用于以下領域：

1. 工業驅動：如伺服驅動器、變頻器，用于電機控制和調速。

2. 新能源發電：光伏逆變器、風電變流器，實現直流到交流的轉換。

3. 不間斷電源（UPS）：提供穩定的交流輸出，保障關鍵設備供電。

4. 焊接設備：高頻感應加熱電源，用于金屬熱處理、淬火等工藝。

5. 軌道交通：牽引逆變器，驅動列車電機。

三、FF300R12KS4應用電路圖分析

1. 典型半橋逆變電路

FF300R12KS4常用于半橋逆變拓?fù)洌韵聻榈湫碗娐穲D及分析：

電路圖描述：

• 輸入直流母線：通過電解電容（C1、C2）濾波，提供穩定的直流電壓（通常為800V）。

• 半橋IGBT模塊：由兩個FF300R12KS4模塊組成，分別作為上管（Q1）和下管（Q2）。

• 驅動電路：通過隔離驅動芯片（如1ED020I12-F2）提供柵極驅動信號，確保IGBT的可靠開通和關斷。

• 輸出濾波：通過電感（L1）和電容（C3）組成LC濾波器，輸出交流電壓。

工作原理：

• 開通階段：驅動信號使Q1導通，直流母線電壓通過Q1加載到負載側，電感L1儲能。

• 關斷階段：Q1關斷，Q2導通，電感L1釋放能量，形成續流回路。

• 高頻切換：通過PWM調制，實現輸出電壓和頻率的調節。

關鍵參數：

• 開關頻率：最高可達60kHz，需根據散熱和損耗優化。

• 死區時間：上下管切換時需設置死區時間（通常為1-2μs），避免直通短路。

• 驅動電壓：柵極驅動電壓通常為±15V，確保IGBT完全開通和關斷。

2. 三相逆變器電路

FF300R12KS4也可用于三相逆變器，以下為典型電路圖及分析：

電路圖描述：

• 三相橋臂：由三個半橋組成，每個半橋包含兩個FF300R12KS4模塊。

• 直流母線：通過電解電容濾波，提供穩定的直流電壓。

• 驅動電路：采用隔離驅動芯片，提供三相獨立的驅動信號。

• 輸出濾波：通過三相電感和電容組成LC濾波器，輸出三相交流電壓。

工作原理：

• 空間矢量調制（SVPWM）：通過優化開關序列，減少諧波含量，提高效率。

• 功率因數校正（PFC）：可選配PFC電路，提高輸入功率因數。

• 保護功能：集成過流、過壓、過熱保護，確保系統安全。

關鍵參數：

• 開關頻率：通常為10-20kHz，平衡效率和EMI。

• 調制比：通過調節調制比，實現輸出電壓和頻率的連續調節。

• 散熱設計：需采用強制風冷或水冷，確保模塊結溫不超過150℃。

3. 感應加熱電源電路

FF300R12KS4在高頻感應加熱電源中也有廣泛應用，以下為典型電路圖及分析：

電路圖描述：

• 諧振電路：由LC諧振回路組成，實現高頻能量傳輸。

• IGBT模塊：作為開關器件，控制諧振回路的能量注入。

• 驅動電路：采用高速驅動芯片，提供高頻驅動信號。

• 負載匹配：通過變壓器和電容匹配負載阻抗，提高效率。

工作原理：

• 串聯諧振：通過調節開關頻率，使諧振回路工作在諧振狀態，實現軟開關。

• 功率調節：通過調節占空比或頻率，控制輸出功率。

• 保護功能：集成過流、過壓、過熱保護，防止模塊損壞。

關鍵參數：

• 諧振頻率：通常為20-100kHz，需根據負載特性?xún)?yōu)化。

• 品質因數（Q）：通過調節諧振參數，優化效率。

• 散熱設計：需采用高效散熱方案，確保模塊長期可靠運行。

四、FF300R12KS4設計要點

1. 驅動電路設計

• 隔離驅動：采用光耦或磁耦隔離，確保高低壓隔離。

• 柵極電阻：通過調節柵極電阻，優化開關速度和損耗。

• 負壓關斷：采用-5V至-15V的負壓關斷，防止誤導通。

2. 散熱設計

• 熱阻計算：根據模塊的熱阻參數（Rth(j-c)），計算散熱器尺寸。

• 散熱方式：采用強制風冷、水冷或熱管散熱，確保結溫不超過150℃。

• 熱界面材料：選用高導熱系數的硅脂或相變材料，降低接觸熱阻。

3. 保護電路設計

• 過流保護：通過檢測集電極電流，實現快速關斷。

• 過壓保護：采用RC緩沖電路或TVS二極管，抑制電壓尖峰。

• 過熱保護：集成熱敏電阻或溫度傳感器，實時監測模塊溫度。

五、FF300R12KS4電路圖實例

以下為一個基于FF300R12KS4的典型半橋逆變電路圖實例：

電路圖描述

• 輸入部分：直流母線電壓為800V，通過電解電容C1、C2濾波。

• 半橋部分：由兩個FF300R12KS4模塊組成，Q1為上管，Q2為下管。

• 驅動部分：采用1ED020I12-F2驅動芯片，提供隔離驅動信號。

• 輸出部分：通過電感L1和電容C3濾波，輸出交流電壓。

工作原理

1. 開通階段：驅動信號使Q1導通，直流母線電壓通過Q1和L1加載到負載。

2. 關斷階段：Q1關斷，Q2導通，電感L1釋放能量，形成續流回路。

3. PWM調制：通過調節占空比，控制輸出電壓和頻率。

關鍵參數計算

• 開關頻率：20kHz，死區時間設置為1.5μs。

• 柵極電阻：上管Rg_on=10Ω，Rg_off=22Ω；下管Rg_on=5Ω，Rg_off=15Ω。

• 散熱設計：采用水冷散熱，散熱器熱阻Rth(c-a)=0.1K/W。

六、FF300R12KS4應用中的常見問題及解決方案

1. 開關損耗過高

• 原因：開關頻率過高或柵極電阻選擇不當。

• 解決方案：降低開關頻率，優化柵極電阻。

2. 模塊過熱

• 原因：散熱不良或負載過大。

• 解決方案：改進散熱設計，降低負載電流。

3. 誤導通

• 原因：柵極驅動信號干擾或負壓關斷不足。

• 解決方案：加強驅動信號隔離，增加負壓關斷電壓。

七、FF300R12KS4的選型與替代

1. 選型指南

• 電壓等級：根據應用需求選擇1200V或更高電壓等級。

• 電流等級：根據負載電流選擇300A或更高電流等級。

• 封裝類型：62mm標準封裝，便于安裝和散熱。

2. 替代型號

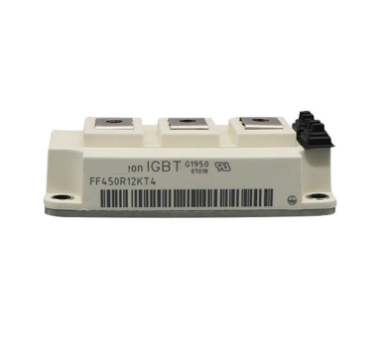

• FF450R12KE4：更高電流等級（450A），適用于更高功率應用。

• FF200R12KT4：更低電流等級（200A），適用于低功率應用。

八、FF300R12KS4的未來發展趨勢

• 高頻化：開關頻率進一步提升，滿足更高效率需求。

• 集成化：集成驅動、保護和監測功能，簡化系統設計。

• 智能化：通過數字接口實現遠程監控和故障診斷。

九、總結

FF300R12KS4作為一款高性能IGBT模塊，憑借其高功率密度、低開關損耗和高可靠性，在工業驅動、新能源發電、不間斷電源等領域得到了廣泛應用。本文通過詳細分析其模塊特性、應用場景、典型電路設計以及關鍵參數，為工程師提供了全面的設計指南。未來，隨著技術的不斷進步，F(xiàn)F300R12KS4將在更高頻、更高功率的應用中發揮更大的作用。
