2N7002中文資料參數詳解

一、2N7002概述

2N7002是一款N溝道增強型場效應晶體管(MOSFET),廣泛應用于電子電路中作為開關或信號放大器件。其核心特性包括低導通電阻、快速開關速度以及低閾值電壓,適用于低電壓、小電流場景,如小型伺服電機控制、功率MOSFET門驅動器及其他開關應用。該器件采用SOT-23封裝,具有體積小、易于表面貼裝的特點,符合現代電子設備對小型化和集成化的需求。其設計基于高密度電池密度DMOS技術,在保持低導通電阻的同時,兼顧了器件的堅固性、可靠性和快速開關性能。


二、核心參數解析

1. 電氣參數

  • 漏源電壓(VDS):最大值為60V,表明器件在正向和反向工作時均能承受該電壓,超出此范圍可能導致?lián)舸p壞。

  • 連續漏極電流(ID):典型值為115mA,部分型號可支持280mA的瞬態電流,適用于小功率負載驅動。

  • 脈沖漏極電流(IDM):部分型號支持高達0.8A的脈沖電流,滿足瞬態高負載需求。

  • 柵極閾值電壓(VGS(th)):典型值為1.5V至2.5V,低閾值設計使其對微弱控制信號敏感,適用于低電壓邏輯電路。

  • 導通電阻(RDS(on)):在VGS=10V時,典型值為1.2Ω至7.5Ω,低導通電阻可減少功率損耗,提升效率。

  • 功率耗散(Pd):典型值為200mW至350mW,需在散熱設計中確保結溫不超過最大額定值。

2. 動態參數

  • 輸入電容(Ciss):典型值為50pF,影響開關速度和驅動電路設計。

  • 跨導(gfs):最小值為0.08S,反映柵極電壓對漏極電流的控制能力。

  • 開關時間:包括導通延遲時間、上升時間、關斷延遲時間和下降時間,均受驅動電阻和負載電容影響。

3. 極限參數

  • 柵源電壓(VGS):最大允許值為±20V,超出可能導致柵極氧化層擊穿。

  • 結溫(Tj):工作溫度范圍為-55℃至+150℃,需在高溫環境下加強散熱措施。

  • 存儲溫度(Tstg):與工作溫度范圍一致,確保器件在非工作狀態下的可靠性。

三、封裝與物理特性

1. 封裝類型

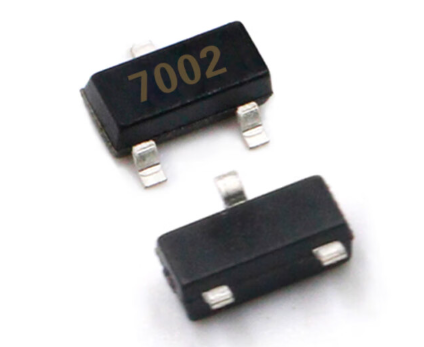

  • SOT-23:三引腳表面貼裝封裝,尺寸為2.9mm×1.3mm×1.1mm,適用于自動化生產和高密度電路板布局。

  • SC-70-6:雙N溝道型號(如2N7002DW-7-F)采用六引腳封裝,尺寸更小,適用于多通道集成設計。

2. 引腳定義

  • 源極(S):輸出端,連接負載或地。

  • 漏極(D):輸入端,連接電源或高電位。

  • 柵極(G):控制端,接入控制信號以調節導通狀態。

3. 物理參數

  • 重量:典型值為31mg,輕量化設計便于集成。

  • 高度限制:貼裝高度通常不超過1.2mm,適應薄型化設備需求。

四、應用場景與電路設計

1. 典型應用

  • 開關電路:作為低電壓負載的開關元件,如LED驅動、繼電器控制。

  • 信號放大:在微弱信號檢測電路中,利用其高跨導特性放大信號。

  • 電平轉換:實現不同電壓域之間的信號傳遞,如3.3V與5V系統的互聯。

2. 電路設計要點

  • 驅動電路:需確保柵極電壓高于閾值電壓以完全導通,同時避免過壓損壞。

  • 散熱設計:在高功率應用中,需通過增加銅箔面積或散熱片降低結溫。

  • 靜電防護:封裝無鉛且符合RoHS標準,但操作時仍需注意ESD防護,避免柵極氧化層擊穿。

五、替代型號與選型指南

1. 替代型號

  • ZVN3310FTA:與2N7002引腳兼容,參數相近,適用于直接替換。

  • BS170:具有更高的漏極電流能力,適用于更高負載場景。

  • IRLML6401:超小型封裝,適用于空間受限的應用。

2. 選型依據

  • 電壓與電流需求:根據負載電壓和電流選擇合適的VDS和ID參數。

  • 封裝兼容性:確保替代型號的封裝類型與原電路板兼容。

  • 成本與供貨:綜合考慮器件價格、供貨周期及最小訂購量。

六、測試與驗證方法

1. 靜態測試

  • 漏源擊穿電壓測試:在柵極短路條件下,逐步增加漏源電壓至擊穿,記錄擊穿電壓值。

  • 導通電阻測試:在VGS=10V、ID=500mA條件下,測量漏源電壓并計算RDS(on)。

2. 動態測試

  • 開關速度測試:通過示波器觀察導通和關斷過程中的波形,計算延遲時間和上升/下降時間。

  • 跨導測試:在固定VDS條件下,改變VGS并測量ID,計算跨導值。

3. 可靠性測試

  • 高溫存儲測試:將器件置于150℃環境中存儲1000小時,測試后檢查參數變化。

  • 溫度循環測試:在-55℃至+150℃之間進行100次循環,驗證封裝和引腳的可靠性。

七、常見問題與解決方案

1. 器件損壞原因

  • 過壓損壞:柵源電壓超過±20V導致氧化層擊穿。

  • 過流損壞:連續漏極電流超過額定值引發熱擊穿。

  • 靜電損壞:操作時未采取ESD防護措施導致柵極擊穿。

2. 解決方案

  • 過壓保護:在柵極串聯電阻或并聯穩壓管限制電壓。

  • 過流保護:增加熔斷器或限流電阻,或選用更高額定電流的器件。

  • 靜電防護:操作時佩戴防靜電手環,使用防靜電工作臺和包裝。

八、未來發展趨勢

1. 技術進步方向

  • 更低導通電阻:通過優化材料和工藝進一步降低RDS(on),提升效率。

  • 更高開關速度:改進封裝和內部結構,減少開關延遲時間。

  • 集成化設計:將多個MOSFET集成于單一封裝中,滿足多通道應用需求。

2. 應用領域拓展

  • 物聯網設備:隨著智能家居和可穿戴設備的普及,對小型化、低功耗MOSFET的需求增加。

  • 新能源汽車:在電池管理和電機驅動系統中,對高可靠性MOSFET的需求持續增長。

  • 工業自動化:在機器人和傳感器網絡中,對高精度、快速響應的MOSFET提出更高要求。

九、結論

2N7002作為一款經典的N溝道增強型MOSFET,憑借其低導通電阻、快速開關速度和低閾值電壓,在電子電路中發揮著重要作用。通過深入理解其電氣參數、封裝特性、應用場景及選型方法,工程師能夠更高效地設計電路并解決實際問題。隨著技術的不斷進步和應用領域的拓展,2N7002及其替代型號將繼續在電子設備中發揮關鍵作用,推動行業向更高效、更可靠的方向發展。
