2N3055功率管參數詳解

一、2N3055功率管概述

2N3055是一款經典的NPN型大功率晶體管，廣泛應用于音頻功率放大器、電源開關電路、電機驅動以及各類需要高電流、高電壓處理的電子設備中。其堅固的金屬封裝（TO-3）和優異的熱性能使其成為許多高功率應用的首選器件。本文將詳細解析2N3055的電氣參數、熱特性、封裝特性以及典型應用場景，幫助工程師和電子愛好者全面了解這款功率管的性能與應用。

二、2N3055核心電氣參數

1. 集電極-發射極擊穿電壓（VCEO）

2N3055的集電極-發射極擊穿電壓為60V（典型值），這意味著在基極開路的情況下，集電極與發射極之間可承受的最大反向電壓為60V。超過此電壓可能導致器件擊穿損壞。在實際應用中，需確保電路工作電壓低于此值，并留有足夠的安全裕量（通常為額定值的70%-80%）。

2. 集電極電流（IC）

2N3055的最大連續集電極電流為15A，峰值脈沖電流可達更高的數值（具體取決于脈沖寬度和散熱條件）。這一參數決定了其在高功率應用中的電流承載能力。例如，在音頻功放中，15A的集電極電流可支持?jǐn)?shù)十瓦至數百瓦的輸出功率（取決于負載阻抗和電源電壓）。

3. 集電極-基極擊穿電壓（VCBO）

VCBO為100V，表示在發射極開路時，集電極與基極之間的最大反向電壓。此參數通常高于VCEO，因?yàn)榛鶚O開路時，集電結的電場分布更均勻，擊穿電壓更高。但在實際應用中，VCBO的參考價值有限，因?yàn)榛鶚O通常不會完全開路。

4. 發射極-基極擊穿電壓（VEBO）

VEBO為7V，表示集電極開路時，發射極與基極之間的最大反向電壓。由于發射結的PN結面積較小，其擊穿電壓通常較低。因此，在驅動2N3055時，需確?；鶚O驅動電壓不超過此值，以免損壞發射結。

5. 直流電流增益（hFE）

2N3055的直流電流增益范圍為20至70（典型值），具體數值取決于集電極電流和工作溫度。hFE的離散性較大，因此在設計電路時，需通過負反饋或精確的偏置電路來穩定增益。此外，hFE隨溫度升高而降低，需在高溫環境下進行降額設計。

6. 飽和壓降（VCE(sat)）

在飽和狀態下，2N3055的集電極-發射極飽和壓降約為1.1V（IC=4A時）。較低的飽和壓降有助于降低器件的功耗，但在高電流應用中，仍需通過散熱器有效管理功耗。例如，當IC=10A時，VCE(sat)可能升至3V，此時功耗可達30W，需確保散熱器能夠及時散熱。

7. 特征頻率（fT）

2N3055的特征頻率約為2.5MHz，表示其電流增益下降至1時的頻率。這一參數限制了其在高頻應用中的使用。對于音頻功放等低頻應用，fT的影響較??；但在開關電源或射頻電路中，需選擇特征頻率更高的器件。

三、2N3055熱特性與封裝

1. 最大功耗（PTOT）

2N3055的最大功耗為115W（在25°C環境溫度下），但實際功耗需根據結溫（TJ）和熱阻（RθJC）進行降額設計。例如，若結溫允許上限為150°C，環境溫度為25°C，則允許的功耗為：

因此，在高功率應用中，必須配備高效的散熱器。

2. 熱阻（RθJC）

2N3055的結到外殼熱阻為1.52°C/W，表示每消耗1W功率，結溫將升高1.52°C。通過優化散熱器設計，可降低外殼到環境的熱阻（RθCA），從而提升整體散熱效率。例如，使用大型鋁制散熱器可將RθCA降至5°C/W以下，顯著提高器件的可靠性。

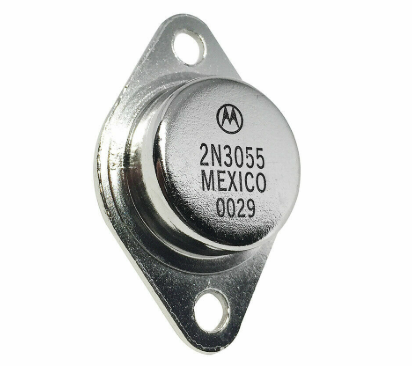

3. 封裝形式（TO-3）

TO-3封裝采用金屬外殼，具有良好的機械強度和散熱性能。其引腳布局為：

• 集電極（C）：與金屬外殼相連，便于直接安裝到散熱器上。

• 基極（B）：位于一側引腳。

• 發射極（E）：位于另一側引腳。
  這種封裝形式適合高功率應用，但體積較大，不適用于高密度電路板。

四、2N3055典型應用電路

1. 音頻功率放大器

2N3055常用于乙類或甲乙類音頻功放中，與PNP型互補管（如MJ2955）配對使用。例如，在OCL（無輸出電容）功放電路中，2N3055負責正半周信號放大，MJ2955負責負半周信號放大，共同驅動揚聲器負載。設計時需注意偏置電路的穩定性，以避免交越失真。

2. 電源開關電路

在開關電源中，2N3055可作為開關管，通過PWM信號控制其導通與截止。例如，在反激式開關電源中，2N3055的集電極電流可達數安培，需通過快速恢復二極管和電感器實現能量轉換。此時，開關頻率通常低于100kHz，以避免2N3055的特征頻率限制。

3. 電機驅動電路

2N3055可用于驅動直流電機或步進電機，通過控制基極電流實現電機的啟動、停止和調速。例如，在H橋電路中，兩對2N3055和PNP管可實現電機的正反轉控制。需注意電機的啟動電流可能達到額定電流的數倍，因此需對2N3055進行降額設計。

五、2N3055的替代與選型

1. 替代型號

當2N3055缺貨或性能不足時，可選擇以下替代型號：

• TIP35C：NPN型，VCEO=100V，IC=25A，PTOT=125W，性能優于2N3055。

• MJ15024：NPN型，VCEO=250V，IC=30A，PTOT=250W，適用于更高電壓和電流的應用。

• 2N3773：NPN型，VCEO=160V，IC=16A，PTOT=150W，與2N3055引腳兼容。

2. 選型注意事項

• 電壓裕量：確保替代器件的VCEO高于電路工作電壓的1.5倍。

• 電流裕量：選擇IC大于實際需求的器件，以降低結溫。

• 熱阻匹配：替代器件的熱阻應與2N3055相近，或通過優化散熱器彌補差異。

六、2N3055的測試與故障排查

1. 參數測試方法

• hFE測試：使用晶體管圖示儀，在IC=1A、VCE=10V條件下測量hFE。

• VCEO測試：將集電極接高壓電源，發射極接地，基極開路，緩慢升壓至擊穿，記錄擊穿電壓。

• 飽和壓降測試：在IC=10A、IB=1A條件下，測量VCE(sat)。

2. 常見故障與處理

• 開路故障：集電極與發射極之間電阻無窮大，可能因過壓擊穿或過熱損壞。

• 短路故障：集電極與發射極之間電阻接近零，可能因過流或靜電擊穿導致。

• 增益下降：hFE低于標稱值，可能因高溫老化或基極開路導致。

七、2N3055的優缺點分析

1. 優點

• 高功率承載能力：15A的IC和115W的PTOT適合高功率應用。

• 低成本：作為經典器件，2N3055價格低廉，易于獲取。

• 成熟工藝：經過數十年的驗證，可靠性高。

2. 缺點

• 特征頻率低：2.5MHz的fT限制了其在高頻應用中的使用。

• hFE離散性大：需通過負反饋或精確偏置電路穩定增益。

• 封裝體積大：TO-3封裝不適合高密度電路板。

八、總結

2N3055作為一款經典的NPN型大功率晶體管，憑借其高功率承載能力、低成本和成熟工藝，在音頻功放、電源開關和電機驅動等領域得到了廣泛應用。然而，其特征頻率低、hFE離散性大和封裝體積大等缺點也限制了其在某些高端應用中的使用。在實際設計中，需根據具體需求選擇合適的替代器件，并通過優化散熱和偏置電路來充分發揮2N3055的性能。通過本文的詳細解析，相信讀者對2N3055的參數、特性和應用有了更深入的理解，能夠在實際項目中合理選用和應用這一經典功率管。
