NCP1397中文資料參數詳解

一、NCP1397概述

NCP1397是安森美半導體（ON Semiconductor）推出的一款高性能諧振模式控制器，專為半橋諧振拓?fù)浣Y(jié)構（如串聯諧振、并聯諧振和LLC諧振轉換器）設計。該控制器集成了600V高壓驅動器，顯著簡化了電路布局并減少了外部元件數量，適用于平板顯示器電源、大功率AC/DC適配器、筆記本電腦電源、工業和醫療電源、離線電池充電器以及汽車LLC電源等應用場景。其核心特性包括高頻操作（50kHz至500kHz）、可調死區時間（100ns至2μs）、可調軟啟動、自動恢復或故障閉鎖保護、欠壓保護、開路光耦保護、短路保護等，確保了電源系統的可靠性和穩定性。

二、NCP1397技術參數

1. 電氣特性

• 供電電壓（Vcc）：9.5V至20V，典型值為12V。

• 啟動電壓（Vcc(on)）：9.7V至11.3V（典型值10.5V）。

• 最小工作電壓（Vcc(min)）：8.7V至10.3V（典型值9.5V）。

• 啟動電流（Istartup）：300μA（最大值）。

• 內部邏輯復位電壓（Vcc(reset)）：6.6V（最小值）。

• 工作電流（Icci）：無輸出負載時為4mA（典型值），帶1nF輸出負載時為11mA（典型值）。

• 故障或禁用模式電流（ICC3）：1.5mA（最大值）。

• 輸出驅動能力：1A（灌電流）/0.5A（拉電流）。

• 開關頻率（Fsw）：50kHz至500kHz，可調最小開關頻率精度為3%。

• 占空比：最大52%，典型值為50%。

2. 封裝與物理特性

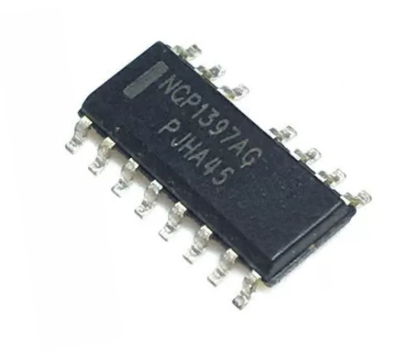

• 封裝類型：SOIC-16（15引腳），尺寸為9.9mm×3.9mm×1.75mm。

• 引腳數：15引腳。

• 安裝類型：表面貼裝（SMT）。

• 工作溫度范圍：-40°C至125°C（結溫）。

• 存儲溫度范圍：-60°C至150°C。

• 熱阻（RθJA）：130°C/W（SOIC版本）。

• 濕度敏感等級：1級。

• 無鉛/RoHS合規：符合RoHS標準，無鉛。

3. 保護功能

• 自動恢復或故障閉鎖：可根據應用需求配置。

• 欠壓保護（Brown-out）：提供簡單的PFC關聯保護。

• 開路光耦保護：檢測光耦開路故障。

• 軟啟動：通過外部可調軟啟動實現啟動順序控制。

• 短路保護：鎖存過流保護（OCP），防止嚴重故障。

• 過溫保護：內部溫度關斷功能。

• 過壓保護：支持嚴重故障條件的鎖存輸入。

4. 其他特性

• 可調死區時間：100ns至2μs，防止直通電流并優化MOSFET特性。

• 高壓浮動驅動器：600V高壓驅動能力，適用于半橋拓?fù)洹?/span>

• 光耦連接方式：支持共用集電極或共發射極光耦合器連接。

• 汽車認證版本：提供NCV前綴版本（AEC-Q100 / PPAP），適用于汽車應用。

三、NCP1397引腳功能詳解

NCP1397的SOIC-16封裝包含15個有效引腳，各引腳功能如下：

1. VBRIDGE：高壓橋接引腳，連接至半橋的高壓側。

2. Mupper：高壓側MOSFET驅動輸出。

3. HB：高壓側浮置電源引腳，提供高壓側驅動電壓。

4. Fmax：最大頻率設置引腳，通過外部電阻設置最大開關頻率。

5. Ctimer：定時器電容引腳，用于自動恢復功能的定時控制。

6. GND：接地引腳。

7. Skip/Disable：跳過或禁用引腳，用于即時事件反應或簡單開/關控制。

8. Fault：故障輸出引腳，指示控制器是否處于故障狀態。

9. BO：欠壓保護引腳，檢測輸入電壓是否低于閾值。

10. FB：反饋引腳，連接至輸出電壓反饋網絡。

11. VCC：電源引腳，提供控制器工作電壓（9.5V至20V）。

12. DT：死區時間設置引腳，通過外部電阻設置死區時間。

13. NC：無連接引腳，內部未使用。

14. Mlower：低壓側MOSFET驅動輸出。

15. CSS(dis)：軟啟動電容和禁用引腳，通過外部電容實現軟啟動功能。

四、NCP1397應用電路設計

1. 典型應用場景

NCP1397適用于以下應用場景：

• 平板顯示器電源轉換器：提供高效、穩定的電源輸出。

• 大功率AC/DC適配器：適用于筆記本電腦、臺式機等設備。

• 工業和醫療電源：滿足高可靠性和高效率需求。

• 離線電池充電器：支持寬輸入電壓范圍（90VAC至265VAC）。

• 汽車LLC電源：提供汽車級認證版本（NCV前綴）。

2. 電路設計要點

• 諧振參數設計：根據應用需求選擇合適的諧振頻率、電感和電容值。例如，在LLC諧振轉換器中，諧振頻率通常設置為開關頻率的1.2至1.5倍。

• 死區時間設置：通過外部電阻調整死區時間，防止上下管直通。

• 軟啟動設計：通過外部電容實現軟啟動，減少啟動時的電流沖擊。

• 反饋網絡設計：根據輸出電壓要求設計反饋網絡，確保輸出電壓穩定。

• 保護功能配置：根據應用需求配置自動恢復或故障閉鎖功能。

3. 典型應用電路圖

以下是一個基于NCP1397的LLC諧振轉換器電路圖示例：

• 輸入電壓：90VAC至265VAC。

• 輸出電壓：12V。

• 輸出功率：300W。

• 諧振頻率：110kHz。

• 主要元件：

• 諧振電感（Lr）：6μH。

• 諧振電容（Cr）：328nF。

• 變壓器：初級電感38μH，次級電感7μH，匝比8:3:3。

• MOSFET：選擇耐壓600V以上的型號。

4. 調試與優化

• 空載波形分析：在空載狀態下，觀察初級電流和高壓側波形，確保電路工作在ZVS（零電壓開關）狀態。

• 負載測試：逐步增加負載，觀察頻率變化和效率表現。

• 諧振參數調整：通過調整諧振電感、電容或變壓器參數，優化電路性能。

• 故障保護測試：模擬欠壓、過壓、短路等故障，驗證保護功能是否正常。

五、NCP1397保護功能詳解

1. 自動恢復與故障閉鎖

• 自動恢復：在檢測到瞬態過載或輕微故障時，控制器通過定時器自動恢復工作。

• 故障閉鎖：在檢測到嚴重故障（如過溫、過壓）時，控制器鎖定并停止工作，需手動復位。

2. 欠壓保護（Brown-out）

• 功能：當輸入電壓低于閾值時，控制器停止工作，防止輸出電壓不穩定。

• 應用：適用于需要簡單PFC關聯的電源系統。

3. 開路光耦保護

• 功能：檢測光耦開路故障，防止反饋信號丟失。

• 實現方式：通過監測反饋引腳電壓實現。

4. 短路保護（OCP）

• 功能：在檢測到輸出短路時，控制器鎖存并停止工作，防止元件損壞。

• 二次鎖定OCP級別：提供更嚴格的短路保護。

5. 過溫保護

• 功能：當內部溫度超過閾值時，控制器停止工作，防止過熱損壞。

• 應用：適用于高功率密度電源系統。

六、NCP1397與其他控制器的對比

1. 與NCP1395的對比

• NCP1395：適用于LLC諧振轉換器，但未集成高壓驅動器，需外部驅動電路。

• NCP1397：集成600V高壓驅動器，簡化布局并減少外部元件數量。

2. 與NCP1396的對比

• NCP1396：適用于較低功率應用，開關頻率范圍較窄。

• NCP1397：支持50kHz至500kHz高頻操作，適用于高功率應用。

3. 與汽車級NCV1397的對比

• NCV1397：提供AEC-Q100 / PPAP認證，適用于汽車應用。

• NCP1397：適用于工業和消費電子應用。

七、NCP1397的選型與采購

1. 選型指南

• 根據應用需求選擇：

• 輸入電壓范圍：90VAC至265VAC（寬輸入范圍）。

• 輸出功率：根據負載需求選擇合適的功率等級。

• 開關頻率：根據諧振參數選擇合適的頻率范圍。

• 考慮保護功能：根據應用場景選擇是否需要自動恢復或故障閉鎖功能。

2. 采購渠道

• 官方渠道：安森美半導體官網或授權分銷商。

• 第三方平臺：如得捷、貿澤、歐時等電子元器件分銷平臺。

• 價格與庫存：不同渠道的價格和庫存可能有所不同，建議多方比較。

3. 替代型號

• NCP1397A/B：與NCP1397功能類似，但封裝或引腳排列可能略有不同。

• NCV1397：汽車級版本，適用于對可靠性要求更高的應用。

八、NCP1397的常見問題與解決方案

1. 啟動失敗

• 可能原因：

• 輸入電壓低于啟動閾值。

• 啟動電容容量不足。

• 反饋網絡設計不合理。

• 解決方案：

• 檢查輸入電壓是否在正常范圍內。

• 增大啟動電容容量。

• 重新設計反饋網絡。

2. 輸出電壓不穩定

• 可能原因：

• 反饋網絡元件參數不匹配。

• 諧振參數不合理。

• 負載變化過大。

• 解決方案：

• 校準反饋網絡元件參數。

• 調整諧振電感或電容值。

• 增加輸出濾波電容。

3. 效率低下

• 可能原因：

• 諧振參數不匹配。

• MOSFET導通損耗過大。

• 變壓器損耗過高。

• 解決方案：

• 優化諧振參數。

• 選擇低導通電阻的MOSFET。

• 改進變壓器設計。

4. 保護功能誤觸發

• 可能原因：

• 保護閾值設置過低。

• 外部干擾導致誤檢測。

• 解決方案：

• 調整保護閾值。

• 增加濾波電路，減少干擾。

九、NCP1397的未來發展趨勢

1. 高頻化與高效率

• 隨著電源系統對效率和功率密度的要求不斷提高，NCP1397的開關頻率可能進一步提高，同時優化諧振拓?fù)湟詼p少損耗。

2. 集成化與智能化

• 未來可能集成更多功能（如PFC控制、數字通信接口等），并支持智能控制算法（如自適應頻率調整、故障預測等）。

3. 汽車與工業應用

• 隨著汽車電子和工業自動化的發展，NCP1397的汽車級版本（NCV1397）和工業級版本將得到更廣泛的應用。

4. 綠色能源與可持續發展

• 符合RoHS和無鉛標準的產品將更受青睞，NCP1397將繼續優化環保性能。

十、總結

NCP1397是一款高性能諧振模式控制器，憑借其集成高壓驅動器、高頻操作、可調保護功能等特性，廣泛應用于平板顯示器電源、大功率AC/DC適配器、筆記本電腦電源等領域。通過合理設計諧振參數、反饋網絡和保護功能，可以充分發揮NCP1397的性能優勢，實現高效、穩定的電源系統。未來，隨著技術的不斷進步，NCP1397將在高頻化、集成化、智能化等方面持續發展，為電源設計提供更多可能性。
