一、概述

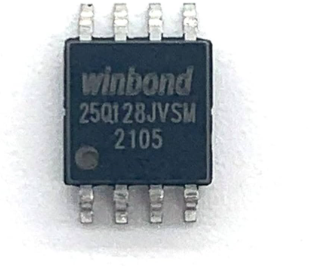

　　W25Q128JVSQ是一款由Winbond（華邦電子）推出的3V（2.7-3.6V）串行NOR Flash存儲器，容量為128Mbit（16M×8bit），主要應用于嵌入式系統的代碼存儲、數據存儲和系統啟動等領域。NOR Flash相較于NAND Flash具有隨機讀取速度快、可直接執行代碼（XIP，eXecute In Place）的特點，因此在需要快速啟動、低功耗和高可靠性的場景中得到廣泛應用。W25Q128JVSQ支持標準的SPI（串行外設接口）協議，最高時鐘頻率可達133MHz，并且在雙線（Dual）與四線（Quad）模式下能夠提供更高的讀寫速率，滿足現代嵌入式系統對于高速存儲的需求。

　　與傳統并行Flash相比，串行Flash在引腳數與PCB布局方面更加簡潔，便于節省PCB空間和降低系統成本；同時，通過SPI協議與MCU或FPGA通信，可以簡化外設設計，提升系統的可集成性。W25Q128JVSQ具備豐富的指令集，包括標準讀（Read）、快速讀（Fast Read）、高性能雙線/四線讀（Dual/Quad Read），以及頁編程（Page Program）、塊/扇區擦除（Block/Sector Erase）等功能。此外，芯片內部集成了狀態寄存器與配置寄存器，通過這些寄存器可以對讀寫保護、操作模式等進行靈活配置，從而在不同應用場景下實現最佳性能與功耗平衡。

　　二、基本參數與特點

　　W25Q128JVSQ是一款高性能的128Mbit串行NOR Flash器件，主要規格與特點可歸納如下：

　　存儲容量與位寬

　　芯片容量為128Mbit，即16MByte，數據位寬為8bit（×8），適合存儲大容量的程序代碼與數據。

　　工作電壓與溫度范圍

　　芯片工作電壓范圍為2.7V至3.6V，典型電源電壓為3.3V；工作溫度范圍為-40℃至+85℃，能夠在工業級環境中穩定工作。

　　高速傳輸性能

　　支持最高133MHz的SPI時鐘頻率，在標準SPI模式下最大連續讀速率可達66MB/s；在Dual/Quad SPI模式下分別支持266MHz/532MHz時鐘，即最高可達66MB/s的持續讀速率。

　　擦寫壽命與數據保持

　　擦寫壽命可達100,000次，數據保持時間可達20年；內部采用多年驗證的NOR Flash工藝，具有較高的可靠性與耐久性。

　　封裝類型

　　提供多種封裝形式，包括SOIC-8（208mil）、SOIC-16（300mil）、WSON-8（6×5mm）和WSON-8（8×6mm）等，能夠滿足不同PCB尺寸與散熱需求的應用。

　　低功耗特性

　　在深度睡眠模式下，芯片功耗可低至1μA級別；在活動狀態下，讀取時和編程/擦除時的電流分別為數十mA級，滿足低功耗電子設備的需求。

　　以上參數使得W25Q128JVSQ在高速數據讀取、嵌入式程序存儲、固件更新及數據存儲等場景中具有顯著優勢。其高頻率、高可靠性、低功耗及多封裝選項滿足了各類消費電子、工業控制、物聯網設備和汽車電子等領域的需求。

　　三、封裝與引腳功能

　　W25Q128JVSQ的封裝形式多樣，常見的封裝類型為SOIC-8（208mil）。以下以SOIC-8封裝為例，詳細介紹各引腳功能與電氣特性。

　　引腳排列圖與封裝尺寸

　　SOIC-8（208mil）封裝形式示意圖如下（尺寸單位：毫米）：

　　封裝寬度：5.3±0.2

　　封裝長度：6.0±0.2

　　引腳間距：1.27

　　引腳寬度：0.35±0.1

　　引腳厚度：0.43±0.1

　　引腳功能說明

　　CS#（片選，Chip Select，輸入）

　　低電平選通芯片；當該引腳為高電平時，器件處于待機模式，所有輸入引腳被忽略。

　　DO/IO0（數據輸出/雙線/四線模式IO0，輸入/輸出）

　　在標準SPI模式下為數據輸出引腳；在Dual或Quad模式下作為數據I/O引腳0。

　　WP#/IO2（寫保護/四線模式IO2，輸入/輸出）

　　將該引腳拉低可限制寫/擦除操作；在四線模式下用于數據I/O引腳2。

　　GND（地，Ground）

　　芯片地引腳，需與系統地相連，并在PCB設計中做好地線回流與去耦處理。

　　DI/IO1（數據輸入/雙線/四線模式IO1，輸入/輸出）

　　在標準SPI模式下為數據輸入引腳；在Dual或Quad模式下作為數據I/O引腳1。

　　CLK（時鐘，Clock，輸入）

　　SPI總線的時鐘輸入端，用于同步數據傳輸。支持最高133MHz。

　　HOLD#/IO3（保持/四線模式IO3，輸入/輸出）

　　將該引腳拉低時可暫停器件當前操作，保持命令序列不中斷；在四線模式下作為數據I/O引腳3。

　　VCC（電源，Power Supply）

　　芯片供電引腳，電壓范圍2.7V至3.6V。

　　引腳電氣特性

　　輸入高電平電壓（VIH）：0.7VCC~VCC+0.3V

　　輸入低電平電壓（VIL）：-0.3V~0.3VCC

　　輸出高電平電壓（VOH）：典型值為VCC-0.4V時輸出高電平

　　輸出低電平電壓（VOL）：典型值為0.4V時輸出低電平

　　I/O引腳驅動能力：可驅動一系列的MCU或FPGA引腳，需根據PCB走線長度與負載能力選擇合適的上拉/下拉電阻。

　　理解引腳功能與電氣特性對于系統設計至關重要，正確的引腳連接與布局能夠保證信號完整性，降低EMI（電磁干擾），提高系統穩定性。

　　四、內存組織結構

　　W25Q128JVSQ內部采用NOR Flash存儲結構，將128Mbit的存儲空間劃分為多個層次，方便靈活管理與編址。其內存組織結構如下：

　　位寬與容量劃分

　　整個Flash陣列由16,777,216個字節（Byte）組成，每個地址對應一個8位數據（0x00~0xFF）。存儲空間總計16MByte。

　　頁（Page）

　　每頁（Page）大小為256Byte。

　　一次頁編程操作（Page Program）可最多編程256Byte數據。

　　在編程過程中，編程時序會將該頁相應地址對應的存儲單元從1寫為0。

　　扇區（Sector，也稱為頁扇區）

　　每個扇區（Sector）的大小為4KB（16個Page）。

　　擦除操作（Sector Erase）以4KB為最小單元，將該扇區內所有位從0x00恢復為0xFF（即擦除狀態）。

　　擦除時序較慢，一般需要約120ms左右。

　　塊（Block，也稱為64KB塊或32KB塊）

　　每個64KB塊包含16個扇區，每個32KB塊包含8個扇區。

　　提供塊擦除（Block Erase）操作，以32KB或64KB為單元進行批量擦除，加速大容量數據管理。

　　32KB塊擦除時間約120ms，64KB塊擦除時間略高于32KB塊。

　　整片擦除（Chip Erase）

　　對全片16MByte存儲一次性全部擦除，將所有數據恢復為0xFF。

　　操作時間較長，典型值約需5s~10s，需在系統設計中預留足夠等待時間。

　　地址范圍

　　內部地址總線寬度為24位，可尋址至16MByte。

　　地址按字節編址：最高有效地址為0xFFFFFF，對應最后一個存儲字節。

　　指令編碼

　　頁編程（Page Program）指令：0x02（標準模式）、0x12（四字節地址模式）。

　　4KB扇區擦除（Sector Erase）指令：0x20；32KB塊擦除指令：0x52；64KB塊擦除指令：0xD8；整片擦除指令：0xC7或0x60。

　　讀取指令：0x03（標準讀）、0x0B（快速讀，F(xiàn)ast Read）、0x3B（Dual Output Fast Read）、0x6B（Quad Output Fast Read）、0xEB（Quad I/O Fast Read）。

　　寫使能（Write Enable，WREN）指令：0x06；寫禁止（Write Disable，WRDI）指令：0x04；讀狀態寄存器（Read Status Register，RDSR）指令：0x05；寫狀態寄存器（Write Status Register，WRSR）指令：0x01。

　　了解內存組織結構與指令集對于高效地進行數據管理、優化擦寫次數和提高系統性能至關重要。

　　五、指令系統

　　W25Q128JVSQ提供一組豐富的指令，用于實現對內部Flash存儲器的讀、寫、擦除以及狀態查詢等操作。其指令系統涵蓋標準SPI模式、雙線（Dual）模式與四線（Quad）模式，滿足不同帶寬需求。

　　基本操作指令

　　寫使能（Write Enable，WREN）——指令碼：0x06

　　在執行任何寫或擦除操作之前，必須先發出WREN指令，將“寫使能位（WEL）”置位（WEL=1）。若未發出該指令，之后的寫/擦除指令會被忽略。

　　寫禁止（Write Disable，WRDI）——指令碼：0x04

　　用于清零WEL位（WEL=0），禁止后續寫或擦除操作。

　　讀狀態寄存器（Read Status Register，RDSR）——指令碼：0x05

　　讀取Status Register（8位），其中包含寫使能位（WEL）、忙標志位（BUSY）等。BUSY=1表示芯片正在執行編程或擦除操作；BUSY=0表示芯片空閑。

　　寫狀態寄存器（Write Status Register，WRSR）——指令碼：0x01

　　用于配置狀態寄存器中的保護位及寫保護功能，需在發出WREN指令后執行。

　　頁編程（Page Program，PP）——指令碼：0x02

　　在標準SPI模式下，每次可編程1~256Byte，編程之前需先發出WREN指令，然后發送指令碼、24位/32位地址以及要寫入的Data Byte。編程完成后，需等待Status Register中BUSY位清零。

　　扇區擦除（Sector Erase）——指令碼：0x20

　　以4KB為單位擦除，需在發出WREN指令后，再發送指令碼和24位/32位地址。擦除完成后，芯片會自動清除BUSY位。

　　塊擦除（Block Erase 32KB/64KB）——指令碼：0x52/0xD8

　　以32KB和64KB為單位批量擦除，需在發出WREN指令后執行，流程與扇區擦除類似。

　　全片擦除（Chip Erase）——指令碼：0xC7或0x60

　　對整片F(xiàn)lash一次性擦除，需在發出WREN指令后執行。該操作耗時較久，在數秒級。

　　讀數據（Read Data）——指令碼：0x03

　　采用標準SPI模式，指令后緊跟24位/32位地址，緊接數據時鐘周期讀出Data Byte。時鐘頻率應不超過104MHz。

　　快速讀（Fast Read）——指令碼：0x0B

　　指令后跟24位/32位地址、8個Dummy Clock，隨后可在更高時鐘頻率下讀取Data Byte，最高時鐘頻率可達133MHz。

　　雙線輸出快速讀（Dual Output Fast Read）——指令碼：0x3B

　　在雙線模式下使用IO0和IO1兩條數據線同時輸出，加速數據讀取。需通過配置寄存器或指令選擇模式。

　　四線輸出快速讀（Quad Output Fast Read）——指令碼：0x6B

　　使用四條數據線（IO0~IO3）同時輸出，加速數據傳輸；需將QE（Quad Enable）位在配置寄存器中置位。

　　四線I/O快速讀（Quad I/O Fast Read）——指令碼：0xEB

　　在四線模式下，將地址、指令和數據均通過四條數據線傳輸，極大提升讀操作帶寬。

　　狀態寄存器（Status Register，SR）與配置寄存器（Configuration Register，CR）

　　狀態寄存器為8位寄存器，位定義如下：

　　配置寄存器為16位寄存器，其中包含QE位（位9，用于啟用四線模式）、LB1/LB2（位12~13，用于安全區域鎖定）、TB（位15，頂部/底部保護配置）等。修改配置寄存器需要先發出WREN指令，然后執行WRSR指令。?mouser.comaiema.cn

　　BUSY（位0）：忙標志位，1表示正在執行編程/擦除操作，0表示空閑。

　　WEL（位1）：寫使能鎖定位，1表示寫/擦除使能，0表示禁止寫/擦除。

　　BP0/BP1/BP2（位2~4）：塊保護位，用于配置寫保護區域大小及范圍。

　　SRP（位7）：狀態寄存器保護位，用于保護BP位不被誤寫。

　　通過上述指令系統，用戶可以靈活地在不同讀寫模式下進行數據訪問、擦除與保護操作，以達到性能與可靠性之間的平衡。

　　六、時序與性能指標

　　為了保證系統能夠正確與W25Q128JVSQ通信，設計者需參考芯片提供的時序圖與性能指標，包括讀操作、寫操作與擦除操作時序。以下以主要讀寫操作時序?yàn)槔M(jìn)行說明。

　　讀操作時序

　　發出指令后，傳輸24位地址；需在配置寄存器中將QE位（Quad Enable）置1。

　　同樣需發送指定數量的Dummy Clock（一般為610），隨后在IO0IO3四條數據線上并行輸出數據，每個時鐘周期輸出4bit數據。

　　在高速模式下最大支持532MHz時鐘，極大地提高讀性能。

　　在與Fast Read類似的時序基礎上，將地址與Dummy Clock通過標準SPI模式發送，但在讀數據階段使用兩條數據線（IO0/IO1）同時輸出，每個時鐘周期輸出2bit數據，提高數據傳輸速率。

　　在高速模式下最大支持266MHz時鐘。

　　發出指令碼0x0B后，連續傳輸24位地址。

　　發送額外8個Dummy Clock周期，以便芯片在更高時鐘頻率下做數據預取與緩沖。

　　隨后開始在上升沿輸出Data Byte，每個時鐘周期傳輸1個字節。

　　支持更高時鐘頻率，最大可達133MHz。

　　時鐘CLK在片選CS#拉低的第一個上升沿對齊指令碼的第一個比特，然后依次傳輸24位地址。

　　在發送完地址后，CS#保持低電平，設備在下一個時鐘周期開始向DO（IO0）輸出第一個數據位。

　　采用模式：每個時鐘上升沿DO上輸出1位數據，持續輸出數據直到CS#拉高。

　　最大時鐘頻率受限于芯片內部讀恢復時間，常見最大值為104MHz。

　　標準讀（Read Data，指令0x03）

　　快速讀（Fast Read，指令0x0B）

　　雙線輸出快速讀（Dual Output Fast Read，指令0x3B）

　　四線輸出快速讀（Quad Output Fast Read，指令0x6B）

　　寫操作與擦除時序

　　發出WREN后，發出指令碼C7或60，無需地址字段。

　　全片擦除時間一般為5~10秒，根據廠商校驗過程略有差異。

　　32KB塊擦除指令為0x52；64KB塊擦除指令為0xD8。

　　示波：發出WREN后，發指令碼與地址即可。典型擦除時間分別為120ms與400ms左右。

　　發出WREN后，發出指令碼0x20與24位/32位地址。

　　擦除操作開始后，Status Register中BUSY位置1，擦除時間約120ms左右。

　　擦除完成后，BUSY位清零。

　　首先發出寫使能指令（WREN），等待片選穩定。

　　發出指令碼0x02與24位/32位地址，隨后將待寫數據（最多256Byte）串行傳輸給DI（IO1）。

　　在最后一個字節發送完成后，將CS#拉高，此時芯片進入編程狀態。

　　Status Register中BUSY位置1，表示正在執行頁面編程；編程時間典型值約3ms。

　　等待BUSY位清零后，可進行下一步操作。

　　頁編程（Page Program，指令0x02）

　　扇區擦除（Sector Erase，指令0x20）

　　塊擦除（Block Erase，指令0xD8/0x52）

　　全片擦除（Chip Erase，指令0xC7/0x60）

　　以上時序圖及參數對于系統設計十分關鍵。在PCB設計階段需確保時鐘信號完整度良好，并且在片選與指令序列切換時留有足夠的時間裕度，避免信號競爭造成錯誤讀寫。

　　七、操作流程

　　在實際應用中，用戶需按照一定流程完成對W25Q128JVSQ的讀、寫與擦除操作，以下對常見操作流程做詳細描述。

　　讀操作流程

　　在設計中，要確保數據總線在傳輸時保持穩定、杜絕干擾，尤其是在高頻模式下，應該對PCB走線做差分或時鐘線做阻抗匹配。

　　片選：將CS#腳拉低，選通器件，芯片進入待命狀態。

　　發送指令：根據應用場景，選擇讀模式并發送相應指令碼（0x03標準讀、0x0B快速讀、0x3B雙線讀、0x6B/0xEB四線讀）。

　　地址輸入：發送有效地址（24位或32位地址模式），定義要訪問的存儲單元起始地址。

　　Dummy Clock（僅限快速讀及以上模式）：在快速讀模式下需發送8個Dummy Clock；在雙線/四線模式下Dummy Clock數量通常為1~10個時鐘周期，需根據指令手冊確認。

　　接收數據：根據時鐘在DO/IOx引腳接收數據，直到接收完所有目標字節或?qū)S#拉高結束傳輸。

　　片選釋放：將CS#拉高，結束此次通信。

　　寫操作流程（頁編程）

　　在執行頁編程前，應先使用“讀-擦除-寫”方式確保目標地址所在存儲單元為擦除狀態（0xFF），否則寫操作會失敗。若要修改部分?jǐn)?shù)據，則需先進行扇區或塊擦除，再重新寫入整頁數據。

　　寫使能：將CS#拉低，發送指令WREN（0x06），將WEL位置1。

　　片選釋放：將CS#拉高，完成寫使能指令傳輸。

　　卷行頁編程：將CS#再次拉低，發送指令PP（0x02），隨后發送要編程的24位地址（或32位地址）。

　　數據輸入：將要寫入的1~256Byte數據依次通過DI/IO1腳傳輸。若要寫入不足256Byte，可在最后用0xFF填充。

　　片選釋放：傳輸完最后一個字節后，將CS#拉高，芯片自動進入編程狀態。

　　等待完成：循環讀取Status Register（RDSR，0x05），直到BUSY位清零，表示編程完成。

　　寫禁止（可選）：若需禁止后續寫操作，可發送WRDI指令（0x04），將WEL位清零。

　　擦除操作流程（扇區/塊/全片）

　　對于大容量擦除操作（如全片擦除），用戶應在系統中預留足夠的等待時間或使用硬件看門狗，避免芯片長時間處于擦除狀態導致系統卡死。

　　扇區擦除（0x20）: 輸入要擦除的4KB區起始地址。

　　32KB塊擦除（0x52）: 輸入要擦除的32KB塊起始地址。

　　64KB塊擦除（0xD8）: 輸入要擦除的64KB塊起始地址。

　　全片擦除（0xC7/0x60）：無需地址字段。

　　寫使能：拉低CS#，發送WREN指令（0x06）。

　　指令發送：拉低CS#，發送相應擦除指令及地址（若為全片擦除則無需地址）。

　　片選釋放：從CS#拉高，芯片自動開始擦除，進入Busy狀態。

　　等待完成：輪詢Status Register（RDSR），直到BUSY位為0，則擦除完成。

　　八、可靠性與耐久性

　　在嵌入式系統中，F(xiàn)lash存儲器的可靠性與耐久性尤為關鍵。W25Q128JVSQ在設計和制程上采取了多項措施，以提升芯片的長期可靠性。

　　擦寫壽命

　　芯片在設計中保證最少100,000次的扇區擦寫循環，這意味著一個4KB扇區可承受10萬次擦寫，為大多數嵌入式應用提供足夠的耐久性。

　　在固件升級或數據日志寫入場景中，應均勻地分配擦寫負載，避免對單一扇區進行頻繁擦寫而導致局部損耗提前退化?？赏ㄟ^雙備份分區（Dual Bank）或輪詢扇區（Wear-Leveling）等軟件策略提高壽命。

　　數據保持時間

　　芯片在擦除或編程完成后，能夠保證數據不丟失至少20年。該特性對存儲程序代碼、引導引導器（Bootloader）和配置數據至關重要，能夠滿足長時間運行且無需頻繁更新的系統需求。

　　壞塊管理與ECC（糾錯）

　　雖然NOR Flash不像NAND Flash那樣大范圍內集成ECC，但在設計時應考慮偵測與規避因使用壽命或工藝缺陷導致的壞塊。一般可采用以下策略：

　　出廠壞塊標記：在制造環節篩查并標記可能的壞塊，用戶在設計時應避開這些地址。

　　軟件冗余校驗：在關鍵數據區添加CRC等校驗碼，寫入或讀取時進行校驗，發現錯誤時進行備用區切換。

　　動態管理：在運行過程中，若檢測到寫/讀失敗，則動態將該扇區或頁標記為“不可用”，并將數據遷移到其他健康區域。

　　干擾與耐輻射性

　　在工業控制或汽車電子等高干擾環境中，需要采取PCB屏蔽、差分走線和濾波元件等措施，以確保干擾（EMI/EMC）對Flash數據的影響最小化。對于更高等級的輻射要求（如航天或深海應用），則需選型具有特定輻射防護能力的器件或加裝額外防護電路。

　　總之，W25Q128JVSQ在制程與設計上具備較高的可靠性，配合正確的系統設計與軟件策略，能夠?yàn)榍度胧綉?yīng)用提供長期穩定的存儲保障。

　　九、應用與設計注意事項

　　在實際系統設計與應用過程中，需要針對W25Q128JVSQ的特性進行合理布板與外圍電路設計，以保證器件性能并延長使用壽命。以下幾點是設計時需要重點關注的：

　　PCB布局與信號完整性

　　短引線：將Flash芯片與主控器件（MCU、FPGA）的SPI信號線盡量縮短，避免過長走線引入阻抗不匹配與串?dāng)_。

　　差分式布局（若適用）：對于高速Q(mào)uad讀模式，可針對CLK做差分式參考地線布局；同時確保數據線與時鐘線在走線寬度與間距上保持一致性，以降低信號反射與抖動。

　　地電源平面：將CS#、CLK、D0~D3等信號線覆蓋在連續的地平面（GND plane）上并加裝MIM電容（0.1μF）等去耦，降低地彈效應（Ground Bounce）對數據傳輸?shù)挠绊憽?/span>

　　電源去耦與濾波

　　在VCC引腳旁應緊鄰放置多組去耦電容，包括0.1μF陶瓷電容與4.7μF低ESR鉭電容，以濾除電源噪聲與瞬態電流沖擊。

　　對于EMI敏感場景，可在VCC與GND之間并聯EMI濾波器或共模電感。

　　上電/復位序列

　　在系統啟動時，確保VCC由0V平穩拉升到3.3V后再允許主控器件向Flash發出任何SPI指令。若主控器件先于Flash上電，可能會造成意外寫入或指令誤觸發。

　　對于WP#和HOLD#腳，應預先通過上拉電阻（如100kΩ）將其拉高，避免在系統復位時誤進入寫保護或暫停模式。

　　寫保護策略

　　硬件寫保護：將WP#引腳連接至主控器件的GPIO腳，通過軟件控制將WP#拉低開啟寫保護，禁止任何寫/擦除命令。

　　軟件寫保護：通過配置寄存器中的塊保護位（BP0~BP2），將高位或低位區域鎖定，防止誤寫擦。不同BP位組合可實現16個保護區域的靈活配置。

　　合理規劃保護區域，對于關鍵固件、自校驗程序等關鍵數據區應進行寫保護以防止被誤擦除或篡改。

　　溫度與散熱

　　在高溫環境或大功率編程操作（多頁連續編程、批量擦除）時，F(xiàn)lash芯片的功耗會明顯上升。建議在使用密集編程/擦除操作后，給予器件足夠的休息間隔，并在PCB上預留適量散熱區域或加裝散熱銅箔，以降低芯片溫度。

　　復位與看門狗機制

　　在執行擦除或編程等長時間操作時，系統可啟用看門狗定時器，以處理因意外斷電或極限錯誤導致的系統死鎖。復位后，需重新檢測Flash的狀態寄存器，判斷是否存在未完成的編程/擦除操作，并進行相應處理。

　　通過以上設計注意事項，可有效增加W25Q128JVSQ在實際產品中的可用性與可靠性，降低系統設計風險。

　　十、與其他型號的比較

　　在Flash存儲器市場中，除了Winbond的W25Q128JVSQ以外，還有不少廠商（如GigaDevice、Micron、Macronix）推出了同容量128Mbit的串行NOR Flash產品。以下將W25Q128JVSQ與同類主流產品進行對比，為選型提供參考。

　　Winbond W25Q128JVSQ vs. Winbond W25Q128FV

　　工藝與速度：W25Q128FV最高支持80MHz SPI時鐘，而W25Q128JVSQ則可擴展至133MHz；在Dual/Quad模式下，W25Q128JVSQ的帶寬更高，可達532MHz。

　　工作電壓：兩者工作電壓相同均為2.73.6V，但W25Q128JVSQ在低壓（1.8V）版本中也提供了1.71.95V工作電壓型號（W25Q128JWSIQ）。

　　性能優勢：W25Q128JVSQ在讀取速度、時序性能和雙/四線模式下的持續帶寬均優于W25Q128FV，適合對讀性能要求較高的應用。

　　Winbond W25Q128JVSQ vs. GigaDevice GD25Q128

　　規格相似度：GD25Q128同樣為3V、128Mbit串行NOR Flash，支持104MHz標準SPI、208MHz雙線模式和208MHz四線模式，最大持續讀速率約為50MB/s。

　　速度優勢：W25Q128JVSQ支持更高的時鐘頻率（133MHz標準、266MHz雙線與532MHz四線），最高持續讀速率可達66MB/s或更高。

　　指令兼容性：兩者指令集基本兼容（采用行業通用指令），差別主要在某些擴展指令與狀態寄存器位定義；軟件移植性較好，但在速度與兼容性方面，W25Q128JVSQ具有一定優勢。

　　Winbond W25Q128JVSQ vs. Macronix MX25L12835F

　　速度對比：MX25L12835F支持104MHz標準、208MHz雙線與208MHz四線，最大帶寬約50MB/s。相比之下，W25Q128JVSQ在四線模式下的頻率與帶寬更高。

　　封裝多樣性：兩者封裝形式類似，均提供SOIC-8、WSON-8、BGA等多種封裝選項；但由于Winbond在工業客戶中占有率較高，W25Q128JVSQ的供應鏈相對更成熟可靠。

　　價格與供貨

　　一般而言，Winbond的高性能系列（如JVSQ后綴）因具備更高讀帶寬與更先進的工藝，價格略高于基礎系列（如FV）。而GigaDevice與Macronix在國產與品牌域內均有一定競爭力，價格相對更具優勢。選型時需綜合性能需求與成本預算進行權衡。

　　通過以上比較可見，若系統對高讀速與高速雙/四線傳輸有嚴格要求，W25Q128JVSQ是較優選擇；若對成本敏感且性能要求中等，則GD25Q128或MX25L12835F也可作為備選方案。

　　十一、選型及采購

　　在實際產品研發與配套采購過程中，需要了解W25Q128JVSQ各個后綴含義、型號差異，以及如何在供應鏈中獲取合適版本。

　　型號含義解析

W25Q128JVSQ

├─W25: Winbond Flash系列

├─Q128: 128Mbit容量

├─J: 3.3V版（2.7~3.6V）

├─V: 高速版（133MHz標準# 266/532MHz Dual/Quad SPI）

├─S: SOIC-8封裝（208mil）

└─Q: 工業級溫度范圍（-40℃~+85℃），符合RoHS標準

　　其他常見后綴包括：

　　F：SOIC-16（300mil）封裝

　　P：WSON-8（6×5mm）封裝

　　E：WSON-8（8×6mm）封裝（數字9）

　　B/C：TFBGA-24封裝（不同Ball Array規格）

　　Y：WLCSP封裝等。

　　版本與溫度等級

　　工業級（-40℃~+85℃）：后綴中帶“Q”或“J”；常見型號例如W25Q128JVSQ、W25Q128JVSIQ。

　　商業級（0℃~+70℃）：部分型號不帶后綴或后綴中帶“B”。

　　供應渠道與認證

　　官方渠道：可通過Winbond授權代理商及其官方網站獲取最新資料與正規器件。

　　分銷商：LCSC、Mouser、Digikey等全球分銷商普遍有現貨庫存。

　　電商平臺：淘寶、阿里巴巴等中國本土電子元器件平臺，但需注意鑒別真?zhèn)魏推焚|(zhì)。

　　認證要求：若產品需通過汽車電子AEC-Q100或更高等級認證，需選擇相應通過認證的型號；部分JVE后綴型號可能具備更高的可靠性認證。

　　注意事項

　　假冒偽劣：市場上存在非正規渠道以次充好的山寨器件，性能與壽命無法保證，應通過正規代理商采購并索取相關質保與測試報告。

　　最低采購量：某些分銷商對某些封裝類型（如WLCSP、BGA等）會設定較高的最小起訂量，請?jiān)谠O(shè)計初期考慮到量產需求。

　　交貨周期：工業級與高性能系列可能因需求旺盛而出現長交期或缺貨情況，建議在產品前期進行排期規劃，并保留一定安全庫存。

　　替代方案：若因供應問題無法獲得所需型號，可考慮選用電性能和指令兼容性相近的型號（如W25Q128FV、GD25Q128等），但需進行軟件兼容性驗證與性能測試。

　　十二、典型應用案例

　　W25Q128JVSQ憑借高速讀寫、低功耗與高可靠性，在眾多電子系統中得到廣泛應用。以下列舉幾個典型應用場景及注意事項。

　　嵌入式系統固件存儲

　　在基于ARM Cortex-M系列MCU或FPGA的系統中，通常需要在上電后從Flash中讀取Bootloader及固件程序，并跳轉至內部RAM或直接執行Flash中的應用程序。W25Q128JVSQ在XIP模式下可直接執行Flash代碼，無需額外拷貝至RAM，從而節省系統成本。

　　在XIP模式下，需要確保Flash讀性能足夠滿足系統秒級響應需求。

　　使用Quad I/O Fast Read（0xEB）可加速代碼加載過程，縮短啟動時間。

　　代碼區應設置為只讀或受寫保護區域，以防止程序運行時誤寫擦。

　　注意點：

　　文件系統與數據日志存儲

　　在數據采集或物聯網終端中，需要定期將傳感器數據寫入Flash保存，并通過上位機或遠程服務器下載數據。

　　將Flash分區為多個扇區，并在每次數據寫入前判斷當前扇區是否已被重復寫入達最大次數，若超過則切換至下一個扇區，直至循環重寫（Wear-Leveling）。

　　在系統閑置時進行批量擦除與數據校驗，以保證空間可用性與數據可靠性。

　　可配合外部RTC模塊記錄寫入時間戳，便于后續數據分析。

　　實現策略：

　　可編程邏輯器件（FPGA）配置存儲

　　某些FPGA在上電時需要從外部串行Flash加載配置數據（bitstream）。W25Q128JVSQ可通過SPI或QSPI接口與FPGA連接，提供高速配置數據加載能力。

　　在配置數據量較大時，建議使用Quad I/O Fast Read模式（0xEB）或Quad Output Fast Read（0x6B）以滿足FPGA對高速配置的需求。

　　確保WP#腳與HOLD#腳在配置過程中保持高電平，避免因信號抖動導致配置意外中斷。

　　實施要點：

　　消費電子與智能家居

　　在智能家居設備（如智能音箱、路由器、安防設備）中，F(xiàn)irmware與用戶配置數據存儲對速度與可靠性有較高要求。W25Q128JVSQ的高速讀取能力可提升系統響應速度，而其低功耗特性則延長設備待機時間。

　　智能路由器將網絡配置與用戶界面映射資源存儲至Flash，用于WebUI加載。

　　智能音箱將音頻片段與算法庫存儲在Flash，以實現離線喚醒與語音識別功能。

　　應用示例：

　　工業控制與汽車電子

　　在工業自動化與車載信息娛樂系統中，F(xiàn)lash器件需滿足更高的溫度與抗干擾要求。W25Q128JVSQ的工業級溫度等級與抗干擾設計使其適用于這樣的嚴苛環境。

　　加裝濾波電容與TVS管等保護元件，以應對工業與車載環境中常見的浪涌與突波干擾。

　　對關鍵配置區進行多備份設計，若讀取失敗則自動切換至備用區，提高系統容錯性。

　　方案設計：

　　通過以上典型應用案例可以看出，W25Q128JVSQ憑借其高可靠性、高速讀寫能力與低功耗特性，在多種應用場景中扮演著關鍵角色。合理的應用與系統設計能夠最大化發揮其性能與壽命優勢。

　　十三、總結

　　W25Q128JVSQ是一款性能卓越的128Mbit串行NOR Flash存儲器，具備以下顯著優勢：

　　高速性能：支持高達133MHz的標準SPI時鐘，在Dual/Quad模式下可實現266MHz/532MHz的傳輸頻率，持續讀速率高達66MB/s，滿足大量嵌入式系統對快速啟動與高速數據訪問的需求。

　　豐富指令與多模式操作：提供標準讀、快速讀、Dual/Quad讀、頁編程、扇區/塊/全片擦除等多種指令，用戶能夠根據實際應用場景靈活選擇操作模式，提高系統帶寬與效率。

　　高可靠性與低功耗：擦寫壽命可達100,000次，數據保持至少20年；在深度睡眠模式下功耗低至1μA，適合電池供電或要求低功耗的設備。

　　多樣化封裝選擇：提供SOIC-8、SOIC-16、WSON-8、TFBGA-24等多種封裝方式，滿足從消費電子到汽車工業的不同尺寸與散熱需求。

　　廣泛應用場景：可用于嵌入式系統固件存儲、數據日志記錄、FPGA配置存儲、消費電子與智能家居、工業與車載電子等領域。

　　在實際設計中，工程師應充分考慮PCB布局、信號完整性、電源去耦、寫保護策略及可靠性管理等要素，以確保W25Q128JVSQ能夠在系統中穩定工作并發揮其最佳性能。此外，通過與同類產品（如W25Q128FV、GD25Q128、MX25L12835F）的對比，用戶可根據性能需求與成本預算靈活選型。

　　總體而言，W25Q128JVSQ以其卓越的性能、可靠的質量和豐富的應用案例，在嵌入式存儲市場上占據重要地位，是現代電子系統中不可或缺的存儲解決方案。工程師在使用時需結合實際需求，通過合理的硬件布局與軟件設計，實現存儲資源的優化利用與系統性能提升。
