一、引言

　　在現代電子設備的互聯互通需求不斷增長的背景下，USB 接口憑借其高速、即插即用等優勢，成為了設備與計算機之間通信的主流接口。然而，眾多傳統設備以及一些嵌入式系統仍然依賴串口進行數據傳輸。為了解決這一接口不匹配的問題，USB 轉串口芯片應運而生，CH340G 便是其中一款極具代表性且應用廣泛的芯片。

　　CH340G 芯片能夠在 USB 接口與串口之間架起一座橋梁，實現兩者之間的數據格式轉換和通信協議適配，讓支持 USB 接口的計算機等設備能夠與使用串口的設備順暢通信。它以其高集成度、低功耗、低成本以及出色的兼容性等特性，在電子設計領域中贏得了眾多工程師和電子愛好者的青睞，廣泛應用于從簡單的電子制作到復雜的工業控制系統等多個領域。深入了解 CH340G 芯片的各項特性、工作原理以及應用方法，對于充分發揮其性能，優化電子系統設計具有重要意義。接下來，我們將全面且深入地對 CH340G 芯片展開剖析。

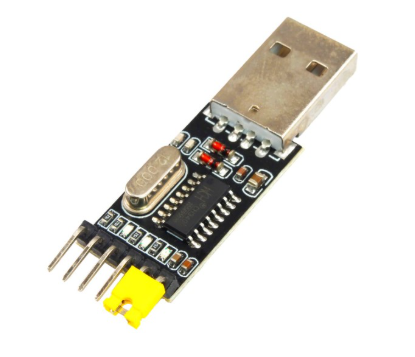

　　二、CH340G 芯片基礎信息

　　2.1 芯片概述

　　CH340G 是由南京沁恒微電子股份有限公司精心研發設計的一款 USB 轉串口芯片。該公司在集成電路設計領域經驗豐富、技術實力雄厚，致力于為各類電子設備提供高性能、高可靠性的芯片解決方案。CH340G 芯片便是其在接口轉換領域的一款重要成果。它在方寸之間集成了復雜的電路結構，以實現 USB 接口與串口之間高效、穩定的數據轉換功能。通過內置的電路模塊，能夠精準地識別 USB 總線上的數據信號，并將其解析、轉換為符合串口通信規范的信號格式，反之亦然，從而讓不同接口標準的設備得以無縫對接通信。

　　2.2 封裝形式

　　CH340G 芯片采用 SOP - 16（Small Outline Package - 16 Pin）封裝形式。這種封裝形式具有諸多優點，從尺寸上看，它的外形小巧緊湊，在電路板上占據的空間極小。其引腳布局經過精心設計，引腳間距合理，便于在 PCB（Printed Circuit Board，印刷電路板）設計和焊接過程中進行操作，能夠有效提高生產效率，降低因引腳間距過小或過大導致的焊接不良等問題出現的概率。在實際應用中，這種小巧的封裝形式對于一些對電路板空間要求極為嚴苛的設備，如小型智能傳感器、可穿戴設備等，具有極大的優勢，能夠幫助工程師在有限的空間內實現更多的功能集成。

　　2.3 引腳功能

　　CH340G 芯片的 16 個引腳各自承擔著獨特而關鍵的功能，具體如下：

　　VCC（1 腳）：此引腳為芯片的電源正極輸入引腳，負責為整個芯片提供穩定的工作電源。根據應用場景和設計需求，它可連接 3.3V 或者 5V 的電源，為芯片內部復雜的電路結構和各類功能模塊正常運行提供必要的電能支持 。在連接電源時，通常需要在該引腳與地之間接入一個合適容量的濾波電容，一般為 0.1μF，以有效濾除電源中的高頻雜波和紋波，確保輸入到芯片的電源純凈、穩定，避免因電源波動對芯片工作狀態產生干擾，進而影響整個系統的穩定性 。

　　GND（2 腳）：作為芯片的電源地引腳，它為芯片內所有電路提供參考電位，是整個電路的電位基準點。在電路設計中，它需要可靠地連接到電路板的接地平面，以確保電路中各部分信號的電平參考一致，避免因接地不良導致的信號干擾、邏輯錯誤甚至芯片損壞等問題。良好的接地設計對于保障 CH340G 芯片乃至整個電子系統穩定、可靠地運行起著至關重要的作用 。

　　TXD（3 腳）：該引腳為串行數據輸出引腳。當 CH340G 芯片將接收到的 USB 數據轉換為串口數據格式后，會通過此引腳將串行數據發送給與之相連的外部串口設備。在連接外部設備時，需要注意其電平匹配問題。若外部設備為 TTL 電平標準，可直接連接；若為 RS232 等其他電平標準，則需要通過相應的電平轉換電路進行轉換后再連接，以確保數據能夠準確無誤地傳輸 。

　　RXD（4 腳）：這是串行數據輸入引腳，用于接收來自外部串口設備發送的串行數據。芯片內部在此引腳處內置了可控的上拉和下拉電阻，可通過軟件或硬件配置來適應不同的應用場景。例如，在一些干擾較大的環境中，可通過設置上拉電阻，將引腳默認電平拉高，防止因干擾信號導致的誤觸發；在某些需要低電平有效的電路中，則可設置下拉電阻，使引腳默認處于低電平狀態。這種可配置的上拉和下拉電阻設計，大大提高了芯片在不同應用環境下的適應性和抗干擾能力 。

　　V3（5 腳）：在電源電壓為 3.3V 時，此引腳需要連接到 VCC，即接入外部的 3.3V 電源，為芯片內部與 3.3V 工作電壓相關的電路模塊供電；當電源電壓為 5V 時，該引腳則需要外接一個容量為 0.1μF 的退耦電容到地。退耦電容的作用是在芯片工作過程中，當電源瞬間出現電壓波動或電流變化時，能夠及時為芯片提供或吸收能量，起到穩定芯片供電電壓的作用，避免因電源的不穩定對芯片工作狀態產生影響，確保芯片在 5V 電源供電下也能穩定運行 。

　　NC（6 腳）：該引腳為空腳，在芯片正常工作過程中不連接任何電路，也不承擔任何功能。在 PCB 設計時，通常保持其懸空狀態，不需要進行特殊的處理 。

　　XI（7 腳）：晶體振蕩的輸入端，需外接 12MHz 晶體及振蕩電容。12MHz 的晶體為芯片內部的時鐘電路提供穩定的振蕩頻率，這是芯片能夠按照既定的時序進行數據處理和通信的基礎。振蕩電容的作用是與晶體共同構成一個穩定的振蕩回路，幫助晶體更快、更穩定地起振。一般情況下，所選用的振蕩電容容量為 33pF，但如果晶體的特性有所不同，例如選用了低成本的陶瓷晶體，那么振蕩電容的容量則需要根據晶體廠家的推薦值進行調整，通?？赡転? 47pF。對于一些起振較為困難的晶體，還可以嘗試將其中一個振蕩電容的容量減半，以優化振蕩效果，確保芯片能夠獲得穩定、準確的時鐘信號 。

　　XO（8 腳）：晶體振蕩的輸出端，同樣需外接 12MHz 晶體及振蕩電容，與 XI 引腳共同完成時鐘振蕩功能。從該引腳輸出的穩定時鐘信號被傳輸?shù)叫酒瑑?nèi)部的各個功能模塊，為其提供統一的時間基準，協調各模塊之間的工作節奏，保證數據的準確處理和傳輸 。

　　NC（9 腳）：與 6 腳類似，此引腳也是空腳，在電路中不參與任何電氣連接和功能實現，在 PCB 設計時保持懸空即可 。

　　DSR#（10 腳）：這是 MODEM 聯絡輸入信號引腳，用于表示數據裝置就緒狀態。低電平或者高電平有效狀態可根據具體的應用場景和通信協議進行配置。當與之相連的外部設備準備好接收或發送數據時，會通過此引腳向 CH340G 芯片發送相應的電平信號，芯片接收到該信號后，可據此調整自身的工作狀態，以確保數據通信的順利進行 。

　　RI#（11 腳）：同樣屬于 MODEM 聯絡輸入信號引腳，用于表示振鈴指示。當外部設備檢測到有振鈴信號時，會通過此引腳將信號傳輸給 CH340G 芯片，芯片可根據該信號做出相應的響應，例如通知與之相連的上位機有新的通信請求等 。

　　DCD#（12 腳）：該引腳也是 MODEM 聯絡輸入信號引腳，用于表示載波檢測。當外部設備檢測到有效的載波信號時，會通過此引腳向芯片發送低電平或者高電平信號（具體有效電平根據配置而定），CH340G 芯片接收到該信號后，可判斷當前通信鏈路的狀態，以便更好地進行數據傳輸控制 。

　　CTS#（13 腳）：此引腳為 MODEM 聯絡輸入信號引腳，用于表示清除發送。當與之相連的外部設備可以接收數據時，會通過此引腳向 CH340G 芯片發送相應的電平信號，芯片接收到該信號后，會根據其狀態決定是否將內部待發送的數據通過 TXD 引腳發送出去，以此實現硬件流控功能，確保數據傳輸?shù)臏?zhǔn)確性和穩定性 。

　　RTS#（14 腳）：屬于 MODEM 聯絡輸出信號引腳，用于請求發送。當 CH340G 芯片準備好向外部設備發送數據時，會通過此引腳向外部設備發送相應的電平信號，通知外部設備準備接收數據，同樣在硬件流控中發揮著重要作用 。

　　R232（15 腳）：輔助 RS232 使能引腳，高電平有效，內置下拉電阻。當該引腳為高電平時，啟用輔助 RS232 功能，此時 RXD 引腳內部會自動插入一個反相器，默認為低電平。在一些需要同時支持多種串口通信標準的復雜應用場景中，該引腳的功能能夠為設計提供更多的靈活性 。

　　GND（16 腳）：與 2 腳一樣，作為芯片的電源地引腳，進一步加強芯片接地的可靠性，確保整個芯片的電氣性能穩定 。

　　三、工作原理深入剖析

　　3.1 USB 通信原理基礎

　　USB（Universal Serial Bus，通用串行總線）是一種廣泛應用于計算機和電子設備之間的高速串行通信接口標準。其通信基于主從架構，在一個 USB 系統中，主機（如計算機）負責管理和控制整個 USB 總線，而連接到總線上的各種設備（如使用 CH340G 芯片的設備）則作為從機。USB 通信采用差分信號傳輸方式，通過兩根數據線 D + 和 D - 來傳輸數據。這種差分傳輸方式能夠有效抵抗外界干擾，提高數據傳輸?shù)目煽啃?。?USB 總線上，數據以數據包的形式進行傳輸，每個數據包包含了地址信息、控制信息、數據內容以及校驗信息等。主機通過發送特定的命令數據包來枚舉總線上的設備，獲取設備的描述符，了解設備的功能、接口數量、電源需求等信息。設備在接收到主機的命令后，會根據命令類型進行相應的響應，返回數據或者執行特定的操作。USB 通信具有高速、即插即用、支持熱插拔等優點，能夠滿足現代電子設備多樣化的通信需求 。

　　3.2 串口通信原理基礎

　　串口通信，即串行通信，是指數據一位一位地順序傳輸。在串口通信中，常用的通信協議有 RS232、RS485、TTL 等。以最常用的 TTL 電平串口通信為例，它通過兩根線（TXD 發送線和 RXD 接收線）來實現數據的雙向傳輸。發送方在 TXD 線上按照一定的波特率（即數據傳輸速率，如 9600bps、115200bps 等）將數據一位一位地發送出去，接收方則在 RXD 線上以相同的波特率接收數據。在數據傳輸過程中，還需要約定數據位的位數（常見的有 5 位、6 位、7 位、8 位）、停止位的位數（通常為 1 位、1.5 位或 2 位）以及是否使用校驗位（如奇校驗、偶校驗、無校驗）等參數，只有發送方和接收方的這些參數設置完全一致，才能確保數據的準確傳輸。串口通信具有硬件簡單、成本低等優點，在一些對數據傳輸速率要求不高、通信距離較短的場合得到了廣泛應用 。

　　3.3 CH340G 芯片轉換機制

　　USB 到串口方向：當 CH340G 芯片檢測到 USB 總線上有主機發送的數據請求時，首先會通過其內部的 USB 接口電路對 USB 數據包進行接收和解析。芯片會從數據包中提取出地址信息，判斷該數據包是否是發送給自己的。若確認是目標數據包，則進一步解析出其中的數據內容。接著，芯片會根據預先設置好的串口通信參數（如波特率、數據位、停止位、校驗位等），將解析出的 USB 數據轉換為符合串口通信格式的串行數據。例如，如果設置的波特率為 115200bps，數據位為 8 位，無校驗位，停止位為 1 位，那么芯片會將 USB 數據按照每 8 位一組，添加 1 位停止位，以 115200bps 的速率通過 TXD 引腳發送給外部的串口設備 。

　　串口到 USB 方向：當外部串口設備通過 RXD 引腳向 CH340G 芯片發送串行數據時，芯片內部的串口接收電路會按照設定的波特率對接收到的數據進行采樣和識別。它會根據數據位、停止位等參數，將接收到的串行數據正確地組裝成字節數據。然后，芯片會將這些字節數據封裝成符合 USB 通信協議的數據包，添加地址信息、控制信息以及校驗信息等。最后，通過芯片內部的 USB 接口電路將數據包發送到 USB 總線上，供主機讀取。在這個過程中，芯片還會對數據進行緩存和處理，以確保數據傳輸?shù)母咝院头€(wěn)定性 。

　　3.4 時鐘與電源管理

　　時鐘電路：CH340G 芯片內部的時鐘電路對于芯片的正常工作至關重要。前文提到，芯片通過外接 12MHz 晶體及振蕩電容構成的振蕩回路來產生穩定的時鐘信號。這個 12MHz 的時鐘信號被輸入到芯片內部的各個功能模塊，為其提供統一的時間基準。例如，在數據傳輸過程中，無論是 USB 數據的解析和封裝，還是串口數據的發送和接收，都需要嚴格按照時鐘信號的節拍進行操作。如果時鐘信號不穩定或者頻率不準確，可能會導致數據傳輸錯誤、芯片工作異常等問題。在一些對時鐘精度要求極高的應用場景中，還可以考慮采用高精度的晶體振蕩器，或者對時鐘電路進行進一步的優化和校準，以確保芯片能夠獲得穩定、準確的時鐘信號 。

　　電源管理：芯片具備一定的電源管理功能。在電源輸入方面，它能夠適應 3.3V 和 5V 兩種常見的電源電壓。當選擇 3.3V 電源供電時，V3 引腳連接 VCC；當使用 5V 電源時，V3 引腳外接退耦電容到地，通過這種方式確保芯片內部各電路模塊能夠在合適的電壓下工作。在芯片工作過程中，電源管理模塊會實時監測芯片的功耗情況，并根據實際工作狀態進行動態調整。例如，當芯片處于數據傳輸繁忙狀態時，可能需要消耗較多的電能，電源管理模塊會適當提高電源的輸出功率，以滿足芯片的需求；而當芯片處于空閑狀態時，電源管理模塊則會降低功耗，進入低功耗模式，以節省能源，延長設備的電池續航時間。這種智能的電源管理機制，不僅提高了芯片的能源利用效率，還增強了芯片在不同應用場景下的適應性和可靠性 。

　　四、技術參數詳解

　　4.1 電氣參數

　　電源電壓：CH340G 芯片能夠在較寬的電源電壓范圍內穩定工作，其工作電壓范圍為 3.3V 至 5V。這種對不同電源電壓的兼容性，使得它在各種電子設備的設計中具有極大的靈活性。例如，在一些使用電池供電的便攜式設備中，可能采用 3.3V 的鋰電池作為電源，此時 CH340G 芯片可直接接入 3.3V 電源進行工作；而在一些由計算機 USB 接口供電的設備中，USB 接口通常提供 5V 的電源電壓，芯片也能很好地適應。在實際應用中，需要根據具體的電路設計和電源供應情況，合理選擇電源電壓，并確保電源的穩定性和可靠性，避免因電源電壓波動過大對芯片造成損壞 。

　　電源電流：芯片的電源電流在不同工作狀態下有所不同。在正常工作狀態下，其典型電源電流約為 7mA。然而，當芯片處于數據傳輸較為頻繁、工作負載較重的情況下，電源電流可能會略有上升；而在芯片處于空閑狀態，即沒有數據傳輸任務時，電源電流則會相應降低。這種根據工作狀態動態調整電源電流的特性，體現了芯片良好的電源管理能力，有助于降低整個系統的功耗，提高能源利用效率 。

　　輸入輸出電平：在串口通信方面，芯片的 TXD 引腳輸出為 TTL 電平，其高電平通常接近電源電壓（3.3V 或 5V，取決于芯片的供電電壓），低電平接近 0V。RXD 引腳可接收 TTL 電平信號，并且內部的上拉和下拉電阻可根據需要配置，以適應不同的輸入電平情況。在與外部設備連接時，如果外部設備也是 TTL 電平標準，可直接進行連接；若外部設備為 RS232 等其他電平標準，則需要通過電平轉換芯片（如 MAX232 等）將電平轉換為 TTL 電平后再與 CH340G 芯片連接，以確保數據傳輸?shù)臏?zhǔn)確性和可靠性 。

　　4.2 通信參數

　　波特率范圍：CH340G 芯片支持非常廣泛的波特率范圍，從最低的 50bps 到最高可達 2Mbps。這種寬范圍的波特率支持能力，使得它能夠適應不同應用場景下對數據傳輸速率的不同需求。在一些對數據傳輸速率要求不高、通信距離較遠且需要保證數據傳輸穩定性的場合，如一些工業傳感器的數據采集系統，可能會選擇較低的波特率如 9600bps；而在一些對數據傳輸實時性要求較高的場合，像高速數據采集卡與計算機的通信，就可以將波特率設置在較高水平，如 115200bps 甚至更高。并且，芯片能夠在不同波特率之間快速切換，以滿足多樣化的通信需求 。

　　數據位、停止位與校驗位：CH340G 芯片在數據傳輸格式方面具備很強的靈活性。數據位可以設置為 5 位、6 位、7 位或 8 位，用戶可以根據實際傳輸數據的特點和需求進行選擇。例如，在傳輸一些簡單的狀態信息時，可能 5 位或 6 位數據位就足以滿足要求；而在傳輸復雜的文本、圖像等數據時，則通常會選擇 8 位數據位。停止位可設置為 1 位、1.5 位或 2 位，停止位的作用是在數據傳輸過程中提供一定的時間間隔，以確保接收方能夠準確地識別數據的起始和結束。校驗位支持奇校驗、偶校驗和無校驗三種方式，通過校驗位可以對傳輸?shù)臄?shù)據進行簡單的錯誤檢測，提高數據傳輸?shù)目煽啃浴Ｔ谝恍?shù)據準確性要求較高的應用場景中，如工業控制領域，可能會選擇奇校驗或偶校驗；而在對傳輸速度要求更高，對數據準確性要求相對較低的場景下，如一些簡單的電子玩具的數據傳輸，則可以選擇無校驗方式 。

　　USB 通信標準：CH340G 芯片遵循 USB 2.0 全速設備標準，數據傳輸速率可達 12Mbps。這一標準能夠滿足大多數串口設備與計算機之間的數據傳輸需求，保證了數據傳輸?shù)母咝?。同時，它還支持 USB 協議中的各種標準請求和描述符，使得計算機能夠準確識別和配置該芯片。例如，當將使用 CH340G 芯片的設備插入計算機 USB 接口時，計算機能夠自動識別設備的廠商 ID、產品 ID、設備描述等信息，并安裝相應的驅動程序，實現即插即用功能 。

　　五、應用領域

　　5.1 工業控制領域

　　在工業控制領域，存在大量使用串口通信的設備，如 PLC（可編程邏輯控制器）、變頻器、傳感器等。CH340G 芯片能夠?qū)⑦@些串口設備與計算機進行連接，實現設備的遠程監控和數據采集。通過將 CH340G 芯片集成到工業設備中，工程師可以在計算機上實時查看設備的運行狀態、參數設置等信息，并對設備進行遠程控制和調試。例如，在一個自動化生產線中，通過 CH340G 芯片將各個傳感器和執行機構的串口數據轉換為 USB 數據傳輸?shù)接嬎銠C，計算機可以根據預設的程序?qū)ιa(chǎn)線進行實時監控和調整，提高生產效率和產品質量。此外，在工業現場總線系統中，CH340G 芯片也可以作為接口轉換的關鍵部件，實現不同通信協議之間的轉換，使得各種設備能夠在同一網絡中協同工作 。

　　5.2 電子制作與開發

　　對于電子愛好者和開發人員來說，CH340G 芯片是進行電子制作和開發的得力工具。在單片機開發過程中，許多單片機使用串口進行程序下載和調試。通過 CH340G 芯片將單片機的串口與計算機的 USB 接口連接，開發者可以方便地使用計算機上的開發工具對單片機進行編程、調試和監控。例如，在使用 Arduino 開發板進行項目開發時，通常會使用 CH340G 芯片實現 USB 轉串口功能，使得開發者能夠通過計算機輕松上傳程序到 Arduino 開發板，并查看開發板的運行信息。此外，在各種電子小制作中，如智能小車、智能家居設備等，CH340G 芯片也可以實現設備與手機、計算機等智能終端的通信，方便用戶對設備進行控制和管理 。

　　5.3 通信設備領域

　　在通信設備領域，CH340G 芯片也有著廣泛的應用。在一些老式的通信設備中，仍然采用串口作為主要的通信接口。通過 CH340G 芯片，可以將這些老式設備與現代的計算機、服務器等設備進行連接，實現通信設備的升級和改造。例如，在一些通信基站中，部分設備的監控和管理仍然依賴串口通信。通過 CH340G 芯片將這些設備的串口數據轉換為 USB 數據傳輸?shù)交镜谋O(jiān)控系統中，管理人員可以通過計算機實時了解設備的運行狀態，及時發現和解決問題。此外，在一些網絡設備的配置和管理中，CH340G 芯片也可以作為輔助工具，實現串口配置方式與 USB 接口的轉換，方便技術人員對設備進行操作 。

　　5.4 教育教學領域

　　在教育教學領域，CH340G 芯片常用于電子電路、單片機等課程的教學實驗。通過使用 CH340G 芯片搭建實驗平臺，學生可以直觀地了解串口通信和 USB 通信的原理，掌握數據轉換和傳輸?shù)姆椒ā＠?，在單片機實驗課程中，學生可以使用 CH340G 芯片將單片機與計算機連接，通過編寫程序?qū)崿F(xiàn)數據的發送和接收，從而加深對單片機串口通信功能的理解。同時，在電子設計競賽等活動中，CH340G 芯片也經常被用于實現設備與計算機之間的通信，幫助學生完成各種創新性的設計項目 。

　　六、典型電路設計

　　6.1 最小系統電路

　　CH340G 芯片的最小系統電路主要包括電源電路、時鐘電路和串口通信電路。在電源電路部分，根據所選擇的電源電壓（3.3V 或 5V），將 VCC 引腳連接到相應的電源，GND 引腳接地，并在 VCC 與 GND 之間接入 0.1μF 的濾波電容。對于 5V 電源供電，還需要在 V3 引腳與地之間接入 0.1μF 的退耦電容。在時鐘電路部分，XI 和 XO 引腳分別外接 12MHz 晶體及 33pF（或根據晶體特性調整）的振蕩電容，構成穩定的時鐘振蕩回路。在串口通信電路部分，TXD 引腳和 RXD 引腳直接與外部串口設備的 RXD 和 TXD 引腳連接（若為 TTL 電平設備），若為其他電平標準設備，則需要通過電平轉換電路進行連接。此外，還可以根據實際需求，將 DSR#、RI#、DCD#、CTS#、RTS# 等 MODEM 聯絡信號引腳與外部設備進行連接，以實現硬件流控等功能 。

　　6.2 與單片機的連接電路

　　當 CH340G 芯片與單片機連接時，主要是實現單片機的串口與計算機 USB 接口的通信。將 CH340G 芯片的 TXD 引腳連接到單片機的 RXD 引腳，CH340G 芯片的 RXD 引腳連接到單片機的 TXD 引腳。同時，要確保兩者的電源電壓一致，若不一致，需要通過電源轉換電路進行適配。在單片機的程序設計中，需要根據 CH340G 芯片的通信參數設置相應的串口通信初始化程序，包括波特率、數據位、停止位、校驗位等。例如，在使用 51 單片機與 CH340G 芯片連接時，在單片機的程序中需要設置串口工作方式、定時器參數等，以實現與 CH340G 芯片的正確通信 。

　　6.3 與計算機的連接電路

　　CH340G 芯片與計算機的連接通過 USB 接口實現。將芯片的 USB 數據線 D + 和 D - 引腳分別連接到 USB 接口的對應引腳，并注意信號的阻抗匹配和信號完整性。在計算機端，需要安裝相應的 CH340G 芯片驅動程序，驅動程序能夠使計算機操作系統識別和管理該芯片，實現數據的正確傳輸。當芯片插入計算機 USB 接口后，計算機的設備管理器中會顯示相應的串口設備（如 COM 端口），用戶可以通過串口調試助手等軟件與連接到 CH340G 芯片的設備進行通信 。

　　七、驅動安裝與調試

　　7.1 驅動安裝

　　CH340G 芯片在不同的操作系統下都有相應的驅動程序支持，包括 Windows、Linux、Mac OS 等。在 Windows 系統下，當將使用 CH340G 芯片的設備插入計算機 USB 接口后，計算機通常會自動搜索并安裝驅動程序。如果計算機無法自動安裝驅動程序，用戶可以到南京沁恒微電子股份有限公司的官方網站上下載對應版本的驅動程序。下載完成后，雙擊驅動程序安裝文件，按照安裝向?qū)У奶崾具M(jìn)行操作，完成驅動程序的安裝。安裝完成后，在計算機的設備管理器中可以看到新出現的串口設備（如 COM 端口），表示驅動程序安裝成功 。

　　在 Linux 系統下，大部分主流的 Linux 發行版都已經內置了對 CH340G 芯片的驅動支持。當設備插入計算機后，系統會自動識別并創建相應的設備文件（如 /dev/ttyUSB0）。如果系統沒有自動識別，用戶可以嘗試更新系統的內核版本，或者手動安裝驅動程序。手動安裝驅動程序需要從官方網站下載源代碼，然后按照相關的編譯和安裝步驟進行操作 。

　　在 Mac OS 系統下，同樣可以從官方網站下載驅動程序。下載完成后，雙擊安裝文件，按照提示完成安裝。安裝完成后，在系統的 “系統信息” 中可以查看設備的連接情況和相關信息 。

　　7.2 調試方法

　　在使用 CH340G 芯片進行通信時，可能會遇到各種問題，需要進行調試。首先，可以使用串口調試助手軟件進行初步調試。在計算機上打開串口調試助手，選擇正確的串口端口（即 CH340G 芯片對應的 COM 端口）和通信參數（如波特率、數據位、停止位、校驗位等），然后向連接到 CH340G 芯片的設備發送數據，并觀察設備的響應情況。如果設備沒有響應，需要檢查硬件連接是否正確，包括芯片的引腳連接、電源供應、電平匹配等方面 。

　　其次，可以使用示波器等工具對信號進行監測。通過示波器觀察 CH340G 芯片的 TXD 和 RXD 引腳的信號波形，檢查信號是否正常傳輸，是否存在信號干擾、波形失真等問題。如果發現信號異常，可以進一步檢查電路的布線、濾波電路、晶體振蕩電路等部分，找出問題所在并進行解決 。

　　此外，還可以在程序中添加調試信息，通過打印調試日志等方式，了解程序在數據傳輸過程中的運行情況，判斷是否存在程序邏輯錯誤導致的數據傳輸問題 。

　　八、常見問題與解決方案

　　8.1 設備無法識別

　　當將使用 CH340G 芯片的設備插入計算機 USB 接口后，如果計算機無法識別設備，可能是以下原因?qū)е碌?。一是?qū)動程序安裝不正確或不完整，此時需要重新下載并安裝最新版本的驅動程序，確保安裝過程中沒有出現錯誤提示。二是硬件連接存在問題，如 USB 數據線損壞、芯片引腳虛焊、電源供應不穩定等。需要檢查 USB 數據線是否正常，可以嘗試更換數據線；檢查芯片的引腳焊接情況，確保焊接牢固；使用萬用表測量電源電壓，確保電源電壓在芯片的正常工作范圍內 。

　　8.2 數據傳輸錯誤

　　在數據傳輸過程中，如果出現數據丟失、錯誤等問題，可能是通信參數設置不一致、信號干擾、硬件故障等原因造成的。首先，檢查計算機上串口調試助手的通信參數設置是否與 CH340G 芯片以及連接設備的通信參數一致，包括波特率、數據位、停止位、校驗位等，確保所有設備的參數設置完全相同。其次，檢查電路是否存在信號干擾，例如是否靠近強電磁干擾源、布線是否合理等。可以通過優化電路布局、增加屏蔽措施等方式減少信號干擾。如果問題仍然存在，可能是 CH340G 芯片或其他硬件設備出現故障，需要使用替換法逐一排查故障設備 。

　　8.3 芯片發熱嚴重

　　如果 CH340G 芯片在工作過程中發熱嚴重，可能是電源電壓過高、負載過大、散熱不良等原因引起的。檢查電源電壓是否在芯片的額定工作電壓范圍內，如果電壓過高，需要調整電源電壓至合適的值。檢查芯片的負載情況，是否存在過載運行的情況，例如連接的設備過多或設備的工作電流過大等，需要合理分配負載或更換能夠承受更大負載的芯片。此外，確保芯片周圍有良好的散熱環境，避免芯片被其他元件或物體遮擋，影響散熱效果 。

　　九、發展前景與展望

　　隨著電子技術的不斷發展，對設備之間通信的要求也越來越高。CH340G 芯片作為一款成熟的 USB 轉串口芯片，在未來仍然具有廣闊的應用前景。一方面，在工業 4.0 和物聯網時代，大量的傳統工業設備和智能終端需要實現互聯互通，CH340G 芯片可以作為接口轉換的重要部件，將這些設備接入網絡，實現遠程監控和智能化管理 。

　　另一方面，隨著芯片技術的不斷進步，CH340G 芯片也有望在性能和功能上得到進一步提升。例如，未來可能會出現集成度更高、功耗更低、數據傳輸速率更快的 USB 轉串口芯片，以滿足市場對高性能、低功耗芯片的需求。同時，隨著操作系統和軟件開發技術的發展，CH340G 芯片的驅動程序和相關軟件也將更加完善，使用更加便捷，進一步拓展其應用領域 。

　　此外，隨著國產芯片產業的崛起，以 CH340G 為代表的國產芯片將在國內市場占據更大的份額，并逐步走向國際市場。通過不斷的技術創新和產品優化，國產芯片將在全球集成電路產業中發揮越來越重要的作用，CH340G 芯片也將成為國產芯片的一張亮麗名片 。
