STM32H743VIT6 中文手冊

　　1. 概述

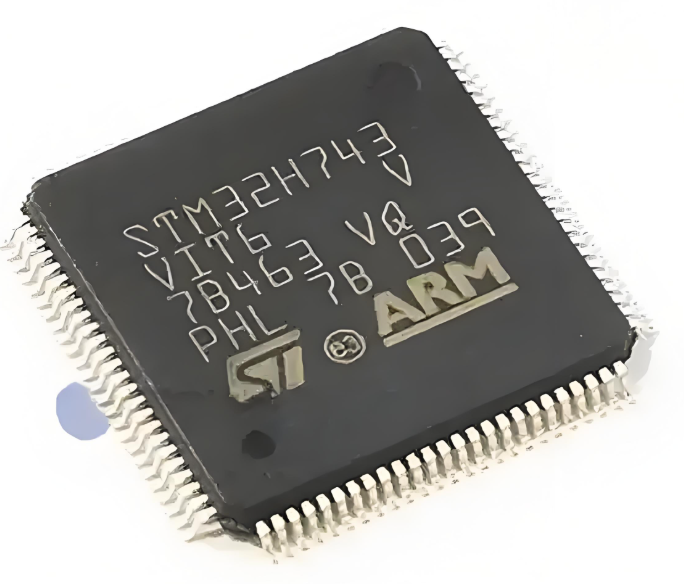

　　STM32H743VIT6 是意法半導體（STMicroelectronics）推出的一款高性能 32 位微控制器，基于先進的 ARM Cortex - M7 內核，在嵌入式系統領域展現出卓越的性能與豐富的功能。這款微控制器專為滿足各類復雜應用場景的需求而設計，憑借其強大的處理能力、豐富的外設資源以及出色的低功耗特性，在工業控制、消費電子、醫療設備、汽車電子等眾多領域得到了廣泛應用。

　　1.1 產品定位與特點

　　STM32H743VIT6 定位于高性能微控制器市場，旨在為對計算能力、實時處理能力以及外設集成度有較高要求的應用提供解決方案。其主要特點如下：

　　強大的內核性能：搭載 ARM Cortex - M7 內核，運行頻率高達 480MHz，具備雙精度浮點運算單元（FPU），支持 ARM 雙精度（符合 IEEE 754）和單精度數據處理指令及數據類型，同時支持全套 DSP 指令，在數據處理、算法運算等方面表現卓越，能夠高效運行復雜的應用程序，例如在工業自動化中的高速數據采集與處理、醫療設備中的信號分析算法等場景下，能夠快速準確地完成任務。

　　豐富的存儲資源：集成了高達 2MB 的雙組閃存，可用于存儲用戶程序和重要數據，確保程序的穩定運行與數據的可靠保存；擁有 1MB 的 RAM，其中包括 192KB 的 TCM（緊耦合存儲器）RAM（64KB 的 ITCM（指令緊耦合存儲器）RAM + 128KB 的 DTCM（數據緊耦合存儲器）RAM，用于時間關鍵的例程，能顯著提高對時間敏感代碼的執行效率）、高達 864KB 的用戶 SRAM 以及 4KB 的備份 SRAM，為程序運行過程中的變量存儲、數據緩存等提供了充足的空間，滿足不同應用場景下對存儲容量和訪問速度的需求。

　　豐富的外設接口：連接到 APB 總線、AHB 總線、2x32 位多 AHB 總線矩陣和多層 AXI 互連，支持內部和外部存儲器訪問，并配備了大量增強型 I/O 和外設。包含多個通信接口，如 4 個 I2C 接口，可用于連接各類 I2C 設備，如傳感器、EEPROM 等，實現設備間的高效通信；4 個 USART、4 個 UART 和 1 個 LPUART 接口，適用于不同速率和協議要求的串行通信場景，如與 PC 進行串口通信、連接 Modbus 設備等；6 個 SPI 接口，其中 3 個帶有復用的雙工 I2S 音頻接口，可滿足音頻數據傳輸以及 SPI 設備通信的需求；4 個 SAI（串行音頻接口）、1 個 SPDIFRX 接口、1 個 SWPMI（單線協議主接口）、MDIO（管理數據輸入 / 輸出）從庫、2 個 SDMMC 接口，可用于連接存儲卡、音頻設備等；還具備 1 個 USB OTG 全速接口和 1 個 USB OTG 高速全速接口（使用 ULPI）、1 個 FDCAN 接口 + 1 個 TT - FDCAN 接口、以太網接口，滿足設備與外部設備的高速數據通信需求，如在工業物聯網中實現設備與云端的數據交互。此外，還集成了先進的外設，如 FMC（靈活存儲器控制）接口，可用于連接外部存儲器，擴展存儲容量；四 SPI Flash 接口，方便連接 SPI Flash 芯片；CMOS 傳感器的攝像頭接口，適用于圖像采集相關應用；LCD - TFT 顯示控制器（僅適用于 STM32H743xI/G），可直接驅動 TFT 顯示屏，用于構建人機交互界面；JPEG 硬件壓縮 / 解壓器（僅適用于 STM32H743xI/G），能高效處理圖像數據的壓縮與解壓縮，在圖像識別、監控等領域發揮重要作用。

　　低功耗設計：具備 3 個獨立電源域，分別為 D1（高性能功能）、D2（通信外設和定時器）、D3（復位 / 時鐘控制 / 電源管理），可獨立實現時鐘門控或關閉，通過合理配置電源域，能夠在不同工作模式下靈活控制功耗。支持多種低功耗模式，如睡眠模式、停止模式、待機模式以及 VBAT 支持電池充電模式，在待機模式下，當備份 SRAM 關閉，RTC/LSE 開啟時，功耗僅為 2.95μA，這使得設備在電池供電或?qū)挠袊?yán)格要求的應用中具有出色的續航表現，例如在可穿戴設備、便攜式醫療設備等場景中，能夠有效延長設備的使用時間。

　　高可靠性與安全性：采用先進的生產工藝和嚴格的質量管理體系，確保芯片具有較高的可靠性和穩定性。支持 ROP（返回導向編程）、PC - ROP、主動篡改檢測等安全特性，并且具備 96 位唯一標識符，為設備的安全性提供了多重保障，在涉及敏感數據處理或需要防止惡意攻擊的應用中，如金融設備、工業控制系統等，能夠有效保護系統安全。

　　1.2 應用領域

　　由于 STM32H743VIT6 具備上述突出特點，其應用領域極為廣泛，涵蓋了多個行業：

　　工業控制：在工業自動化生產線上，可用于控制機器人的運動軌跡，憑借其強大的運算能力和豐富的通信接口，能夠?qū)崟r處理傳感器反饋的數據，并快速準確地輸出控制指令，實現對機器人動作的精確控制；在可編程邏輯控制器（PLC）中，作為核心處理器，負責對各種工業信號進行采集、處理和控制，協調工業設備的運行，確保生產過程的高效穩定；還可應用于電機驅動系統，通過其高精度的定時器和 PWM 輸出功能，實現對電機轉速、轉向等參數的精確調節，滿足工業生產中對電機控制的高性能要求。

　　消費電子：在智能家居設備中，作為中央控制器，連接并管理各種傳感器和智能家電，如溫濕度傳感器、智能燈光、智能門鎖等，通過無線網絡與用戶手機或云端進行通信，實現家居設備的智能化控制和遠程監控，為用戶提供便捷舒適的生活體驗；在智能音箱中，利用其音頻處理能力和豐富的通信接口，實現語音識別、音樂播放以及與其他智能設備的聯動控制，打造智能語音交互中心。

　　醫療設備：在醫療監護儀中，負責采集人體的各種生理信號，如心電、血壓、血氧等，并進行實時分析和處理，將處理結果通過顯示屏展示給醫護人員，同時可通過通信接口將數據傳輸至醫院信息系統，為醫生的診斷提供依據；在超聲診斷設備中，能夠?qū)Τ曅盘栠M(jìn)行高速處理和圖像重建，生成清晰準確的超聲圖像，輔助醫生進行疾病診斷。

　　汽車電子：在汽車發動機控制系統中，實時采集發動機的各種參數，如轉速、溫度、壓力等，根據復雜的控制算法對發動機的噴油、點火等進行精確控制，以提高發動機的性能和燃油經濟性；在汽車信息娛樂系統中，作為核心處理器，負責驅動顯示屏、處理音頻視頻信號、連接車載網絡等，為駕駛員和乘客提供豐富的娛樂和信息服務。

　　2. 硬件架構

　　2.1 內核架構

　　2.1.1 ARM Cortex - M7 核心特性

　　STM32H743VIT6 的核心是 ARM Cortex - M7，這是一款高性能的 32 位 RISC 內核。它具備以下關鍵特性，使其在嵌入式應用中脫穎而出。

　　高性能運算能力：運行頻率最高可達 480MHz，如此高的頻率使得處理器能夠在單位時間內執行更多的指令，極大地提高了系統的整體性能。在處理復雜算法時，如數字信號處理中的快速傅里葉變換（FFT）算法，Cortex - M7 內核能夠憑借其高頻率快速完成運算，為信號分析和處理提供了有力支持。以一個需要對大量音頻數據進行實時頻譜分析的應用為例，Cortex - M7 內核可以在短時間內完成 FFT 運算，將音頻信號轉換為頻譜信息，為后續的音頻處理和分析奠定基礎。

　　浮點運算單元（FPU）：支持 ARM 雙精度（符合 IEEE 754 標準）和單精度數據處理指令及數據類型。這使得微控制器在處理涉及浮點數的運算時具有顯著優勢。在許多科學計算和工程應用中，如在工業自動化中的運動控制算法、醫療設備中的圖像處理算法等，經常會遇到需要處理高精度數據的情況。例如，在機器人運動控制中，為了實現精確的路徑規劃和運動軌跡控制，需要對機器人的位置、速度、加速度等參數進行高精度的計算，F(xiàn)PU 的存在使得 STM32H743VIT6 能夠高效準確地處理這些浮點數運算，確保機器人運動的精確性和穩定性。

　　DSP 指令集：支持全套 DSP 指令，這為數字信號處理相關的應用提供了強大的助力。在音頻處理領域，對音頻信號進行濾波、混音、降噪等操作是常見需求。通過 DSP 指令，STM32H743VIT6 可以高效地執行這些音頻處理算法。例如，在實現一個高質量的音頻濾波器時，利用 DSP 指令可以快速地對音頻數據進行卷積運算，實現對特定頻率信號的過濾，從而提高音頻質量，為用戶帶來更好的聽覺體驗。在視頻處理方面，如對視頻圖像進行邊緣檢測、圖像增強等操作時，DSP 指令也能發揮重要作用，加速圖像處理過程，滿足實時視頻處理的需求。

　　內存保護單元（MPU）：MPU 的存在增強了應用程序的安全性和穩定性。它可以將內存劃分為不同的區域，并為每個區域設置不同的訪問權限，如只讀、讀寫、禁止訪問等。在一個多任務的嵌入式系統中，不同的任務可能需要訪問不同的內存區域，并且需要防止任務之間的非法內存訪問。例如，操作系統內核所在的內存區域可以設置為只讀，防止應用程序?qū)ζ溥M(jìn)行非法修改，從而保證操作系統的穩定運行；而應用程序的數據區域可以設置為讀寫權限，允許應用程序?qū)ψ陨頂?shù)據進行正常操作。通過 MPU 的合理配置，可以有效避免因內存訪問錯誤導致的系統崩潰或數據損壞，提高整個系統的可靠性。

　　2.1.2 L1 緩存結構與作用

　　Cortex - M7 內核配備了 L1 緩存，包括 16KB 的數據緩存（D - cache）和 16KB 的指令緩存（I - cache）。緩存的存在對于提高系統性能具有至關重要的作用。

　　數據緩存（D - cache）：主要用于存儲頻繁訪問的數據。當處理器需要讀取數據時，首先會在數據緩存中查找。如果數據在緩存中（稱為緩存命中），處理器可以直接從緩存中快速讀取數據，而無需訪問速度相對較慢的主存，大大縮短了數據訪問時間。例如，在一個實時數據采集系統中，傳感器不斷采集大量的數據并存儲在內存中，處理器需要頻繁讀取這些數據進行處理。如果沒有數據緩存，每次讀取數據都需要訪問主存，這將導致數據讀取速度緩慢，影響系統的實時性。而有了數據緩存，經常被讀取的數據會被緩存起來，后續讀取時直接從緩存中獲取，顯著提高了數據讀取效率，進而提升了整個系統的數據處理能力。

　　指令緩存（I - cache）：用于存儲最近執行過的指令。當處理器執行指令時，同樣先在指令緩存中查找。若指令在緩存中（緩存命中），處理器能夠快速從緩存中獲取指令并執行，減少了從主存讀取指令的時間開銷。在一個復雜的應用程序中，程序代碼通常由大量的指令組成，并且某些指令會被反復執行。例如，在一個循環結構中，循環體內的指令會被多次執行。通過指令緩存，這些頻繁執行的指令被緩存起來，處理器在后續執行時無需再次從主存讀取，提高了指令執行速度，加快了程序的運行效率。

　　緩存對性能的提升：L1 緩存的存在使得處理器在訪問數據和指令時能夠獲得更高的速度，減少了因等待數據和指令從主存?zhèn)鬏敹斐傻臅r間浪費，從而顯著提升了系統的整體性能。在實際應用中，尤其是對于那些對實時性要求較高的應用，如工業控制中的實時響應系統、多媒體處理中的實時音視頻播放等，緩存的作用更加明顯。通過合理利用緩存，STM32H743VIT6 能夠在有限的硬件資源下，實現高效的數據處理和程序執行，滿足各種復雜應用場景的需求。

　　2.2 存儲器架構

　　2.2.1 閃存存儲器

　　STM32H743VIT6 集成了高達 2MB 的雙組閃存存儲器，這在嵌入式系統中為程序存儲和數據保存提供了充足的空間。

　　存儲容量與組織：2MB 的閃存被劃分為雙組，這種設計在一定程度上提高了數據訪問的并行性和靈活性。雙組閃存可以同時進行讀取和寫入操作，例如在系統運行過程中，一組閃存可以用于存儲正在運行的程序代碼，而另一組閃存可以在后臺進行數據的更新或程序的升級操作，互不干擾，提高了系統的整體效率。閃存存儲器被組織成多個存儲塊，每個存儲塊又包含若干個頁。這種分層的存儲結構便于對閃存進行管理和操作，例如在進行擦除操作時，可以按塊進行擦除，提高擦除效率；在進行編程（寫入）操作時，可以按頁進行寫入，確保數據的準確存儲。

　　讀寫操作特性：閃存支持高速的讀寫操作。在讀取操作方面，由于其與處理器之間的高速接口設計，處理器能夠快速地從閃存中讀取指令和數據，保證程序的流暢運行。在寫入操作時，雖然閃存的寫入速度相對讀取速度較慢，但 STM32H743VIT6 通過優化的寫入算法和硬件設計，盡量縮短了寫入時間。例如，在進行程序升級時，系統會先將新的程序代碼臨時存儲在 SRAM 中，然后通過特定的寫入算法，以高效的方式將代碼寫入閃存中，減少寫入過程對系統運行的影響。同時，閃存還具備數據保護機制，防止因意外的寫入操作導致數據丟失或損壞。在一些對數據安全性要求較高的應用中，如工業控制系統中的參數存儲、醫療設備中的患者數據記錄等，閃存的數據保護機制能夠確保數據的完整性和可靠性。

　　應用場景中的作用：在實際應用中，閃存主要用于存儲用戶編寫的應用程序代碼。當系統上電啟動時，處理器首先從閃存中讀取啟動代碼，然后逐步加載并運行整個應用程序。此外，閃存還可以用于存儲一些重要的配置數據和參數，這些數據在系統運行過程中可能需要被讀取和修改，但修改頻率相對較低。例如，在一個智能家電設備中，設備的網絡配置參數、用戶自定義的工作模式等數據可以存儲在閃存中，即使設備斷電，這些數據也不會丟失，下次上電時設備能夠根據閃存中的數據恢復到之前的配置狀態，為用戶提供便捷的使用體驗。

　　2.2.2 SRAM 存儲器

　　該微控制器擁有 1MB 的 SRAM，包括多種類型，以滿足不同的應用需求。

　　TCM RAM：其中 192KB 為 TCM（緊耦合存儲器）RAM，又進一步分為 64KB 的 ITCM（指令緊耦合存儲器）RAM 和 128KB 的 DTCM（數據緊耦合存儲器）RAM。ITCM 主要用于存儲對時間關鍵的指令代碼，由于其與處理器的緊密耦合，處理器可以在極短的時間內從 ITCM 中讀取指令，避免了因指令訪問延遲而導致的性能下降。在一個實時操作系統中，任務調度、中斷處理等關鍵代碼段可以存儲在 ITCM 中，確保系統在處理實時任務時能夠快速響應，提高系統的實時性和可靠性。DTCM 則用于存儲對時間要求苛刻的數據，例如在一個高速數據采集系統中，采集到的數據需要立即進行處理，將這些數據存儲在 DTCM 中，處理器可以快速訪問和處理，滿足系統對數據處理速度的要求。

　　用戶 SRAM：高達 864KB 的用戶 SRAM 為用戶程序提供了充足的通用數據存儲和堆?？臻g。在應用程序運行過程中，變量的存儲、函數調用時的堆棧操作等都依賴于用戶 SRAM。例如，在一個復雜的算法實現中，可能需要定義大量的局部變量和數組來存儲中間計算結果，用戶 SRAM 可以為這些變量提供足夠的存儲空間。同時，堆?？臻g的大小也直接影響到函數調用的深度和程序的穩定性。較大的用戶 SRAM 空間能夠支持更深層次的函數調用，避免因堆棧溢出導致的程序崩潰，為開發復雜的應用程序提供了有力保障。

　　備份 SRAM：4KB 的備份 SRAM 位于備份域中，即使系統主電源關閉，只要 VBAT 電源（備用電池電源）正常供電，備份 SRAM 中的數據就不會丟失。這一特性在一些需要保存關鍵數據的應用中非常重要。例如，在一個實時時鐘（RTC）系統中，RTC 的校準參數、計時數據等可以存儲在備份 SRAM 中，即使系統斷電，這些數據依然得以保存，當系統重新上電時，RTC 可以根據備份 SRAM 中的數據快速恢復計時，確保時間的連續性和準確性。在一些工業監控設備中，設備的運行狀態記錄、故障報警信息等也可以存儲在備份 SRAM 中，以便在系統故障或斷電后能夠追溯設備的歷史運行情況，為故障排查和設備維護提供依據。

　　2.3 電源管理架構

　　2.3.1 電源域劃分與功能

　　STM32H743VIT6 采用了先進的電源管理架構，將整個芯片劃分為 3 個獨立的電源域，分別為 D1、D2 和 D3，每個電源域具有特定的功能和作用。

　　D1 電源域：主要負責為高性能功能模塊供電，包括 ARM Cortex - M7 內核、高速緩存、內部存儲器以及一些對性能要求較高的外設。這些模塊在系統運行過程中需要較高的電源穩定性和充足的供電電流，以保證其能夠正常工作并發揮最佳性能。例如，當芯片在進行復雜的數據處理任務時，Cortex - M7 內核需要穩定的電源供應來維持其高速運行，D1 電源域能夠為其提供穩定的電壓和足夠的電流，確保內核

　　能夠高效執行指令。同時，內部存儲器和高速緩存也依賴 D1 電源域的穩定供電，以實現快速的數據讀寫操作，保證數據處理的連續性和準確性。

　　D2 電源域：主要為通信外設和定時器等模塊供電。通信外設如 I2C、USART、SPI 等在嵌入式系統中用于實現設備之間的數據交互，定時器則用于實現精確的時間控制和定時任務。這些模塊在不同的工作場景下對電源的需求有所不同，D2 電源域可以根據系統的實際需求，靈活地為它們提供合適的電源。例如，當系統處于數據通信頻繁的狀態時，D2 電源域能夠為通信外設提供足夠的功率，確保數據的穩定傳輸；而在一些對時間精度要求較高的定時任務中，D2 電源域為定時器提供穩定的電源，保證定時器的計時準確性。

　　D3 電源域：主要負責復位 / 時鐘控制 / 電源管理等關鍵功能模塊的供電。復位電路用于在系統上電、斷電或出現異常情況時，對芯片進行復位操作，使其恢復到初始狀態；時鐘控制模塊用于生成和分配系統所需的各種時鐘信號，時鐘信號的穩定性直接影響到芯片各個模塊的工作性能；電源管理模塊則負責對整個芯片的電源進行監控和管理，實現電源的切換、功耗調節等功能。D3 電源域為這些模塊提供穩定的電源，是保證芯片正常啟動、穩定運行以及實現低功耗管理的關鍵。例如，在系統啟動過程中，D3 電源域為復位電路和時鐘控制模塊供電，確保系統能夠按照正確的時序進行初始化；在系統進入低功耗模式時，電源管理模塊在 D3 電源域的支持下，對各個電源域進行合理的控制，實現功耗的優化。

　　2.3.2 低功耗模式

　　STM32H743VIT6 支持多種低功耗模式，以適應不同應用場景下對功耗的要求，有效延長設備的電池續航時間或降低系統的整體功耗。

　　睡眠模式：在睡眠模式下，Cortex - M7 內核停止運行，但所有外設繼續正常工作，并且 SRAM 和寄存器內容保持不變。此時，系統可以通過中斷或喚醒事件來喚醒內核，使其重新開始執行程序。這種模式適用于系統在等待外部事件發生時，需要保持外設處于工作狀態的情況。例如，在一個基于傳感器的監測系統中，傳感器需要持續采集數據，而處理器在沒有新數據需要處理時，可以進入睡眠模式，以降低功耗。當傳感器檢測到新的數據變化時，通過中斷信號喚醒處理器，處理器即可對新數據進行處理。睡眠模式下，系統的功耗相對較低，同時又能保證系統對外界事件的及時響應。

　　停止模式：停止模式進一步降低了系統的功耗。在該模式下，CPU、所有外設時鐘以及 HSI（高速內部振蕩器）、HSE（高速外部振蕩器）都被停止，僅保留 LSE（低速外部振蕩器）或 LSI（低速內部振蕩器）作為 RTC（實時時鐘）和 Wake - up（喚醒）單元的時鐘源。SRAM 和寄存器內容仍然保留，但電源電壓可以降低到較低的水平。停止模式通常用于系統在較長時間內沒有任務需要執行，但又需要保留關鍵數據的情況。例如，在便攜式設備中，當設備處于待機狀態時，可以進入停止模式，以最大限度地降低功耗。當用戶按下電源鍵或有其他喚醒事件發生時，系統可以快速從停止模式喚醒，恢復到正常工作狀態，且不會丟失數據。

　　待機模式：待機模式是 STM32H743VIT6 功耗最低的模式。在待機模式下，除了備份域（包括備份 SRAM 和 RTC）之外，所有的電源都被切斷，芯片的功耗大幅降低。當備份 SRAM 關閉，RTC/LSE 開啟時，功耗僅為 2.95μA。在這種模式下，系統幾乎不消耗能量，非常適合于對功耗要求極為苛刻的應用場景，如電池供電的可穿戴設備、無線傳感器節點等。要退出待機模式，通?？梢酝ㄟ^外部中斷、RTC 鬧鐘事件或 WKUP 引腳的上升沿等方式喚醒系統。系統從待機模式喚醒后，需要重新進行初始化操作，但備份域中的數據得以保留，確保了系統狀態的連續性。

　　VBAT 支持電池充電模式：該模式主要用于支持設備使用電池供電，并實現電池充電功能。當系統連接到外部電源時，電源管理模塊可以對電池進行充電管理，包括檢測電池狀態、控制充電電流和電壓等，以確保電池安全、高效地充電。同時，在電池供電模式下，系統可以根據電池電量和應用需求，自動切換到合適的低功耗模式，進一步延長電池的使用時間。例如，在便攜式醫療設備中，當設備使用電池供電時，系統可以根據設備的工作狀態和電池電量，合理選擇睡眠模式、停止模式或待機模式，在保證設備正常運行的前提下，最大限度地降低功耗，延長設備的續航時間，為患者的使用提供便利。

　　3. 外設資源

　　3.1 通信接口

　　3.1.1 I2C 接口

　　STM32H743VIT6 配備了 4 個 I2C 接口，I2C（Inter - Integrated Circuit）總線是一種簡單、雙向二線制同步串行總線，廣泛應用于連接各種低速外設。

　　工作原理：I2C 總線由兩條信號線組成，分別是串行數據線（SDA）和串行時鐘線（SCL）。所有連接到 I2C 總線上的設備都通過這兩條線進行數據傳輸和通信。在通信過程中，主設備（如 STM32H743VIT6）通過 SCL 線產生時鐘信號，用于同步數據傳輸；通過 SDA 線發送和接收數據。每個連接到總線上的設備都有一個唯一的 7 位或 10 位地址，主設備通過發送設備地址來選擇與之通信的從設備。例如，當 STM32H743VIT6 作為主設備要與連接在 I2C 總線上的一個溫度傳感器（從設備）進行通信時，它首先會在 SCL 線產生時鐘信號，然后在 SDA 線上發送溫度傳感器的地址，溫度傳感器在接收到正確的地址后，會響應主設備的請求，與主設備進行數據交換，如發送當前的溫度數據。

　　通信模式與速率：I2C 接口支持多種通信模式，包括標準模式（速率為 100kbps）、快速模式（速率為 400kbps）、快速模式 +（速率為 1Mbps）和高速模式（速率為 3.4Mbps）。不同的通信模式可以滿足不同應用場景下對數據傳輸速率的需求。在一些對數據傳輸速率要求不高的場景，如連接 EEPROM 存儲芯片進行少量數據的讀寫操作時，可以選擇標準模式或快速模式；而在需要快速傳輸大量數據的場景，如連接多個傳感器進行實時數據采集時，可以選擇快速模式 + 或高速模式。此外，I2C 接口還支持多主模式，即在同一條 I2C 總線上可以連接多個主設備，當多個主設備同時嘗試訪問總線時，通過沖突檢測和仲裁機制來確保數據傳輸?shù)恼_性和唯一性。

　　應用實例：在智能家居系統中，I2C 接口可以用于連接各種傳感器，如溫濕度傳感器、光照傳感器等。STM32H743VIT6 作為主設備，通過 I2C 總線與這些傳感器進行通信，實時采集環境數據，并根據預設的規則控制其他智能設備的運行。例如，當檢測到室內溫度過高時，通過 I2C 接口控制空調設備啟動制冷模式；在智能手表等可穿戴設備中，I2C 接口可以連接心率傳感器、氣壓傳感器等，實現對人體生理數據和環境數據的采集，并將數據傳輸?shù)街骺匦酒M(jìn)行處理和顯示。

　　3.1.2 USART 與 UART 接口

　　該微控制器具備 4 個 USART（通用同步異步收發器）、4 個 UART（通用異步收發器）和 1 個 LPUART（低功耗通用異步收發器）接口，它們在串行通信中發揮著重要作用。

　　功能特點：USART 接口功能較為強大，支持同步和異步通信模式。在同步通信模式下，USART 通過時鐘信號線（如 SCLK）為數據傳輸提供同步時鐘，確保數據的準確傳輸，適用于對數據傳輸準確性要求較高的場景，如與一些支持同步通信的外部設備進行高速數據傳輸。在異步通信模式下，USART 通過設置波特率來實現數據的傳輸，不需要額外的時鐘信號線，通信雙方只需約定好相同的波特率、數據格式（如數據位、停止位、校驗位等）即可進行通信，這種模式使用靈活，應用廣泛。UART 接口則主要用于異步通信，它與 USART 的異步通信模式類似，但功能相對簡單一些。LPUART 接口專門為低功耗應用設計，在保證基本串行通信功能的前提下，能夠顯著降低功耗，適用于電池供電的設備在低功耗狀態下進行串行通信，如無線傳感器節點在休眠狀態下與其他設備進行少量數據傳輸。

　　數據傳輸與配置：在數據傳輸方面，USART、UART 和 LPUART 接口都支持全雙工和半雙工通信方式。全雙工通信允許數據在兩個方向上同時傳輸，即發送和接收可以同時進行，適用于需要實時雙向通信的場景，如與 PC 進行串口通信，實現數據的實時交互；半雙工通信則只能在一個方向上進行數據傳輸，同一時間不能同時發送和接收數據，適用于一些對通信實時性要求不高，且不需要同時雙向通信的場景。在配置方面，這些接口可以通過設置寄存器來調整波特率、數據位長度（如 8 位、9 位）、停止位數量（如 1 位、2 位）、校驗方式（如奇校驗、偶校驗、無校驗）等參數，以滿足不同的通信需求。例如，當與一個特定的串口設備進行通信時，需要根據該設備的通信協議設置相應的波特率、數據位、停止位和校驗位等參數，確保雙方能夠正常通信。

　　應用場景：在工業自動化領域，USART 和 UART 接口常用于連接各種工業設備，如 PLC、變頻器、伺服驅動器等，實現設備之間的通信和控制。通過設置合適的通信協議和參數，STM32H743VIT6 可以向這些設備發送控制指令，如調整變頻器的輸出頻率、控制伺服驅動器的運動方向等，同時也可以接收設備反饋的狀態信息，如設備的運行狀態、故障報警信息等。在物聯網應用中，LPUART 接口可以用于連接低功耗的無線通信模塊，如藍牙模塊、LoRa 模塊等，在保證數據傳輸?shù)耐瑫r，降低整個系統的功耗，實現設備的長時間運行。

　　3.1.3 SPI 接口

　　STM32H743VIT6 擁有 6 個 SPI 接口，其中 3 個帶有復用的雙工 I2S 音頻接口，SPI（串行外設接口）是一種高速、全雙工、同步的通信總線。

　　通信原理：SPI 總線由 4 條信號線組成，分別是主設備輸出從設備輸入（MOSI）、主設備輸入從設備輸出（MISO）、串行時鐘（SCK）和從設備選擇（SS）。在 SPI 通信中，通常有一個主設備（如 STM32H743VIT6）和一個或多個從設備。主設備通過 SCK 線產生時鐘信號，控制數據的傳輸節奏；通過 MOSI 線向從設備發送數據；通過 MISO 線接收從設備返回的數據；通過 SS 線選擇與之通信的從設備，當 SS 線為低電平時，對應的從設備被選中，開始與主設備進行數據通信。例如，當 STM32H743VIT6 作為主設備要向一個 SPI Flash 芯片寫入數據時，它首先將 SS 線拉低選中 Flash 芯片，然后在 SCK 線產生時鐘信號，通過 MOSI 線將數據逐位發送到 Flash 芯片，F(xiàn)lash 芯片在接收到數據后進行存儲操作，并可以根據需要通過 MISO 線將一些狀態信息返回給主設備。

　　工作模式與速率：SPI 接口支持多種工作模式，主要由時鐘極性（CPOL）和時鐘相位（CPHA）兩個參數決定。CPOL 用于設置時鐘信號的空閑狀態電平，CPHA 用于設置數據采樣的時刻。通過組合不同的 CPOL 和 CPHA 值，可以得到 4 種不同的工作模式，以適應不同的從設備需求。SPI 接口的數據傳輸速率非常高，最高可達幾十 Mbps，這使得它在需要高速數據傳輸?shù)膱鼍爸芯哂泻艽蟮膬?yōu)勢。例如，在連接高速的圖像傳感器時，SPI 接口可以快速地將傳感器采集到的圖像數據傳輸?shù)轿⒖刂破鬟M(jìn)行處理，滿足實時圖像處理的需求。

　　I2S 音頻接口復用：3 個 SPI 接口帶有復用的雙工 I2S 音頻接口，I2S（Inter - IC Sound）是一種專門用于音頻數據傳輸?shù)臉?biāo)準接口。它可以實現高質量的音頻數據傳輸，支持多種音頻格式，如 PCM（脈沖編碼調制）、I2S 格式等。在音頻應用中，如智能音箱、音頻播放器等設備中，通過 SPI 接口復用的 I2S 音頻接口，可以將音頻數據從音頻解碼芯片傳輸?shù)揭纛l放大器，或者將麥克風采集到的音頻數據傳輸?shù)揭纛l處理芯片進行處理。利用 SPI 接口的高速數據傳輸能力和 I2S 音頻接口的音頻專用特性，能夠?qū)崿F(xiàn)高品質的音頻播放和錄制功能，為用戶帶來出色的音頻體驗。

　　3.2 其他外設

　　3.2.1 FMC（靈活存儲器控制）接口

　　FMC 接口是 STM32H743VIT6 的一個重要外設，它用于連接外部存儲器，如 SRAM、NAND Flash、NOR Flash 等，擴展芯片的存儲容量和功能。

　　接口特性：FMC 接口支持多種存儲器類型和協議，能夠適應不同外部存儲器的需求。對于 SRAM，F(xiàn)MC 接口可以實現高速的讀寫操作，確保數據的快速傳輸；對于 NAND Flash，F(xiàn)MC 接口支持 NAND Flash 的各種操作，如頁編程、塊擦除、讀操作等，并且具備 ECC（錯誤校驗與糾正）功能，能夠檢測和糾正數據傳輸過程中出現的錯誤，提高數據存儲的可靠性；對于 NOR Flash，F(xiàn)MC 接口可以實現對 NOR Flash 的快速訪問，支持 XIP（片上執行）功能，即程序可以直接在 NOR Flash 中運行，無需將代碼全部加載到內部 SRAM 中，節省了內部 SRAM 的空間，同時也提高了程序的執行效率。

　　應用場景：在一些需要大量存儲數據的應用中，如工業監控系統中需要存儲大量的視頻數據、圖像數據，通過 FMC 接口連接大容量的 NAND Flash，可以滿足數據存儲的需求。在開發復雜的嵌入式系統時，可能需要運行較大規模的程序，通過 FMC 接口連接 NOR Flash，并利用其 XIP 功能，可以在不占用過多內部 SRAM 空間的情況下，高效運行程序。此外，在一些需要擴展顯示緩存的應用中，如驅動大屏幕的 TFT 顯示屏，通過 FMC 接口連接外部 SRAM 作為顯示緩存，可以提高圖像顯示的流暢性和清晰度。

　　3.2.2 攝像頭接口

　　STM32H743VIT6（僅適用于 STM32H743xI/G）具備 CMOS 傳感器的攝像頭接口，這使得該微控制器在圖像采集和處理領域具有廣泛的應用前景。

　　接口功能：該攝像頭接口支持連接多種類型的 CMOS 圖像傳感器，能夠接收傳感器輸出的圖像數據，并進行初步的處理和傳輸。它可以配置不同的圖像格式，如 RGB 格式、YUV 格式等，以適應不同的圖像應用需求。同時，攝像頭接口還具備圖像數據的緩存和預處理功能，例如可以對圖像進行縮放、裁剪、濾波等操作，減少后續圖像處理器的負擔，提高圖像處理的效率。在圖像采集過程中，攝像頭接口可以根據傳感器的特性和應用需求，設置合適的采集參數，如幀率、曝光時間、增益等，以獲取高質量的圖像數據。

　　應用實例：在安防監控領域，利用 STM32H743VIT6 的攝像頭接口連接 CMOS 圖像傳感器，可以實現實時的圖像采集和監控功能。微控制器可以對采集到的圖像進行實時分析，如檢測運動目標、識別異常行為等，并將相關信息通過網絡傳輸?shù)奖O(jiān)控中心，實現遠程監控和報警。在智能家居系統中，攝像頭接口可以用于連接家庭攝像頭，實現家庭安全監控、遠程視頻通話等功能。用戶可以通過手機等移動設備，實時查看家中的情況，并與家人進行視頻交流。此外，在一些工業檢測應用中，如產品外觀檢測、質量控制等，攝像頭接口連接的圖像傳感器可以采集產品圖像，微控制器通過對圖像的處理和分析，判斷產品是否合格，提高生產效率和產品質量。

　　3.2.3 LCD - TFT 顯示控制器（僅適用于 STM32H743xI/G）

　　LCD - TFT 顯示控制器為 STM32H743VIT6（僅適用于 STM32H743xI/G）直接驅動 TFT 顯示屏提供了便利，有助于構建直觀友好的人機交互界面。

　　顯示功能：該顯示控制器支持多種分辨率的 TFT 顯示屏，如 800×480、1024×768 等，可以滿足不同應用場景對顯示清晰度的需求。它能夠?qū)崿F(xiàn)豐富的顯示效果，包括彩色圖像顯示、動畫播放、文本顯示等。在顯示控制方面，支持多種顯示模式，如掃描模式、DMA（直接內存訪問）模式等。掃描模式適用于簡單的圖像顯示，通過逐行掃描的方式將圖像數據傳輸?shù)斤@示屏上；DMA 模式則可以利用 DMA 通道，將圖像數據直接從內存?zhèn)鬏數斤@示屏，大大提高了數據傳輸效率，適用于顯示復雜的圖像和動畫。此外，顯示控制器還具備顏色深度調節功能，可以設置不同的顏色深度，如 16 位、24 位等，以實現不同色彩效果的顯示。

　　應用場景：在工業控制設備中，通過 LCD - TFT 顯示控制器驅動 TFT 顯示屏，可以顯示設備的運行參數、工作狀態、操作界面等信息，方便操作人員對設備進行監控和控制。例如，在數控機床中，顯示屏可以實時顯示機床的坐標位置、加工參數、刀具狀態等信息，操作人員可以通過觸摸屏進行操作和設置，提高了設備的易用性和操作效率。在

　　在消費類電子產品中，如平板電腦、電子書閱讀器等，LCD - TFT 顯示控制器能夠驅動高分辨率的顯示屏，為用戶帶來清晰、絢麗的視覺體驗。以電子書閱讀器為例，通過顯示控制器可實現文字清晰銳利的顯示，以及翻頁動畫等效果，提升用戶的閱讀感受。

　　在醫療設備領域，它也發揮著重要作用。比如在監護儀上，TFT 顯示屏在顯示控制器的驅動下，能夠?qū)崟r、準確地展示患者的各項生理參數，如心率、血壓、血氧飽和度等波形和數值信息，方便醫護人員直觀地觀察患者病情變化；在超聲診斷設備中，顯示控制器驅動顯示屏呈現出高清晰度的超聲圖像，助力醫生進行準確的診斷。

　　4. 時鐘系統

　　4.1 時鐘源

　　STM32H743VIT6 的時鐘系統配備了多個時鐘源，為芯片各模塊提供不同頻率和功能的時鐘信號，確保系統穩定、高效運行。

　　高速外部振蕩器（HSE）：HSE 通常外接石英晶體或陶瓷諧振器，可產生 4MHz 到 48MHz 的時鐘信號 ，是系統的主要外部時鐘源之一。由于其精度較高、穩定性好，常用于對時鐘精度要求嚴格的場景。在工業控制領域，當系統需要進行精確的定時控制、高速數據通信時，HSE 提供的穩定時鐘信號能保障定時器精準計時、通信接口準確傳輸數據，例如在電機的高精度調速系統中，基于 HSE 的穩定時鐘，定時器可精確控制 PWM 波的輸出頻率和占空比，實現電機轉速的精準調節。

　　高速內部振蕩器（HSI）：HSI 是芯片內部集成的時鐘源，頻率約為 64MHz，它的優勢在于無需外部元件，上電后可快速啟動，能夠在系統初始化階段迅速為部分模塊提供時鐘信號，使系統快速進入工作狀態 。雖然其精度相對 HSE 略低，但在一些對時鐘精度要求不是極高、追求快速啟動的應用場景中表現出色。比如在一些小型便攜式設備的快速喚醒功能中，HSI 可在設備從低功耗模式喚醒時，迅速為核心模塊提供時鐘，使設備快速恢復工作能力。

　　低速外部振蕩器（LSE）：LSE 一般采用 32.768kHz 的石英晶體，主要為實時時鐘（RTC）和其他需要低功耗、高精度計時的模塊提供時鐘信號 。在電子鐘表、日歷等功能中，LSE 驅動 RTC 實現精準計時，確保時間的準確性；在一些需要記錄設備運行時間、進行定時喚醒操作的低功耗設備中，LSE 保障了計時的穩定性和低功耗特性，如無線傳感器節點，可利用 LSE 驅動的 RTC 進行定時數據采集和發送，在長時間運行過程中保持較低的功耗。

　　低速內部振蕩器（LSI）：LSI 頻率約為 32kHz，同樣用于低功耗應用場景，可作為獨立看門狗（IWDG）的時鐘源，也能在特定情況下替代 LSE 為 RTC 提供時鐘 。當系統對功耗要求極為苛刻，且對計時精度要求相對較低時，LSI 可發揮作用。例如在某些電池供電且長時間處于休眠狀態，僅偶爾喚醒進行簡單數據處理的設備中，使用 LSI 作為相關模塊時鐘源，能進一步降低系統功耗，延長電池使用壽命。

　　4.2 時鐘樹架構

　　STM32H743VIT6 的時鐘樹架構復雜且靈活，通過多個時鐘分頻器、倍頻器和開關，將不同時鐘源的信號合理分配到芯片的各個模塊。

　　系統時鐘（SYSCLK）：系統時鐘是整個芯片運行的核心時鐘，它可以選擇 HSI、HSE 或 PLL（鎖相環）輸出作為時鐘源。PLL 能夠?qū)斎霑r鐘進行倍頻處理，以產生更高頻率的時鐘信號 。例如，當選擇 HSE 作為 PLL 輸入，經過 PLL 倍頻后，可將時鐘頻率提升至芯片支持的最高工作頻率 480MHz，為 ARM Cortex - M7 內核等高性能模塊提供高速運行的時鐘基礎，使內核能夠快速執行復雜指令，提升系統整體性能。通過軟件配置時鐘控制寄存器，可靈活切換系統時鐘源，以適應不同的工作場景和功耗需求。

　　總線時鐘：系統時鐘經過不同的分頻后，為各類總線提供時鐘信號，包括 AHB 總線、APB1 總線和 APB2 總線。AHB 總線主要用于連接高速的模塊，如內核、存儲器、DMA 等，其時鐘頻率通常與系統時鐘相同或為系統時鐘的分頻；APB1 總線用于連接低速外設，時鐘頻率相對較低，一般為系統時鐘的 1/2 或 1/4；APB2 總線用于連接高速外設，時鐘頻率可能比 APB1 總線更高 。這種分級的總線時鐘設計，既滿足了不同速度外設對時鐘的需求，又有效降低了系統整體功耗。例如，對于一些不需要高速運行的低速外設，如 I2C 接口在進行低速數據傳輸時，使用 APB1 總線較低頻率的時鐘即可，避免了不必要的功耗浪費。

　　外設時鐘：各個外設的時鐘則由相應的總線時鐘提供，并且可以通過外設時鐘使能寄存器單獨控制開啟或關閉 。這樣的設計使得在不需要使用某些外設時，可以關閉其時鐘，進一步降低功耗。例如，當系統在某一階段不需要使用 SPI 接口進行通信時，可通過軟件關閉 SPI 接口的時鐘，使其處于低功耗狀態，而不影響其他外設的正常工作。同時，這種靈活的時鐘控制方式也有助于減少不同外設之間時鐘信號的干擾，提高系統的穩定性。

　　5. 開發環境與工具

　　5.1 集成開發環境（IDE）

　　Keil MDK：Keil MDK（Microcontroller Development Kit）是一款廣泛應用于 ARM 微控制器開發的集成開發環境，對 STM32H743VIT6 有著良好的支持。它提供了豐富的工具鏈，包括編譯器、匯編器、連接器等，能夠?qū)⒂脩艟帉懙? C/C++ 代碼編譯成可執行的二進制文件，用于燒錄到微控制器中 。在 Keil MDK 中，用戶可以方便地進行項目管理，創建、添加、刪除文件，設置編譯選項，如優化等級、內存分配等。同時，它具備強大的調試功能，支持硬件調試和軟件調試，通過 JTAG 或 SWD 接口連接調試器，可實現單步調試、斷點調試、查看寄存器和內存數據等操作，幫助開發者快速定位和解決代碼中的問題。此外，Keil MDK 還提供了豐富的代碼示例和庫函數，方便開發者快速上手，縮短開發周期。例如，對于剛接觸 STM32H743VIT6 的開發者，可參考其自帶的 GPIO 操作示例代碼，快速了解如何配置和使用 GPIO 外設。

　　STM32CubeIDE：由意法半導體官方推出的 STM32CubeIDE 是一款功能全面的集成開發環境，專為 STM32 系列微控制器設計 。它基于 Eclipse 開發平臺，整合了 STM32CubeMX 的代碼生成功能和 GNU 工具鏈。通過 STM32CubeIDE，開發者可以使用圖形化配置工具快速配置微控制器的時鐘、外設、引腳等參數，然后自動生成初始化代碼，大大減少了手動編寫底層驅動代碼的工作量 。在軟件開發過程中，它同樣支持 C/C++ 語言編程，并提供了代碼編輯、編譯、調試等一體化的開發流程。其調試功能與多種調試器兼容，能夠直觀地顯示變量值、調用堆棧等信息，便于開發者進行程序調試。此外，STM32CubeIDE 還集成了大量的中間件和軟件包，如 RTOS（實時操作系統）、通信協議棧等，開發者可以根據項目需求直接添加使用，進一步提高開發效率。比如在開發一個基于 STM32H743VIT6 的物聯網設備時，可直接添加 LwIP 網絡協議棧軟件包，快速實現設備的網絡通信功能。

　　5.2 調試工具

　　ST - Link：ST - Link 是意法半導體官方推出的調試器，與 STM32H743VIT6 完美兼容 。它支持 JTAG 和 SWD 兩種調試接口協議，其中 SWD 接口僅需兩根信號線（SWDIO 和 SWCLK）即可實現調試功能，占用引腳資源少，在實際應用中更為常用。通過 ST - Link，開發者可以將編譯好的程序下載到微控制器的閃存中，并且在調試過程中，實時監控微控制器的運行狀態 。例如，在程序運行時，可通過 ST - Link 查看寄存器的值是否正確、內存中的數據是否符合預期，以及設置斷點暫停程序執行，深入分析程序的運行邏輯。此外，ST - Link 還支持對微控制器的固件進行升級，方便產品后續的功能更新和維護。

　　J - Link：J - Link 是 SEGGER 公司推出的高性能調試器，也廣泛應用于 STM32H743VIT6 的開發調試中 。它支持多種調試模式，具有較高的調試速度和穩定性，能夠快速地下載程序和進行實時調試。J - Link 提供了豐富的調試功能，如代碼跟蹤、性能分析等。代碼跟蹤功能可以記錄程序執行過程中指令的執行順序，幫助開發者分析程序的執行流程；性能分析功能則可以統計各個函數的執行時間，方便開發者找出程序中的性能瓶頸，進行優化。在大型復雜項目的開發中，J - Link 的這些高級調試功能能夠顯著提高開發效率，提升產品質量。

　　5.3 軟件庫與示例代碼

　　STM32 HAL 庫：STM32 HAL（Hardware Abstraction Layer）庫是意法半導體為 STM32 系列微控制器提供的一套硬件抽象層庫 。它對微控制器的硬件進行了高度抽象，將復雜的寄存器操作封裝成簡單易用的函數接口，開發者無需深入了解硬件底層細節，只需調用相應的 HAL 庫函數，即可實現對 STM32H743VIT6 外設的配置和操作 。例如，要初始化一個 GPIO 引腳，只需調用 HAL_GPIO_Init () 函數，并傳入相關的參數進行配置即可。HAL 庫具有良好的可移植性，在不同型號的 STM32 微控制器之間移植代碼時，只需進行少量修改甚至無需修改，大大提高了代碼的復用性。同時，HAL 庫還支持多種操作系統和開發環境，方便開發者根據項目需求進行選擇。此外，意法半導體官方提供了詳細的 HAL 庫參考手冊和示例代碼，幫助開發者快速掌握庫函數的使用方法。

　　示例代碼：無論是 Keil MDK、STM32CubeIDE 還是 STM32 官方網站，都提供了大量針對 STM32H743VIT6 的示例代碼 。這些示例代碼涵蓋了各個外設的基本操作、綜合應用以及不同功能場景下的解決方案。例如，有 GPIO 輸入輸出控制示例、I2C 通信示例、SPI 數據傳輸示例、LCD 顯示驅動示例等。開發者可以通過參考這些示例代碼，快速了解如何使用相應的外設和庫函數實現具體功能，并且可以在示例代碼的基礎上進行修改和擴展，以滿足項目的實際需求。對于初學者來說，示例代碼是學習 STM32H743VIT6 開發的重要資源，能夠幫助他們快速入門；對于有經驗的開發者，示例代碼也可以作為開發靈感的來源，提高開發效率。
