74LS20邏輯芯片基礎知識詳解
一、引言
在現代數字電路設計和開發中,邏輯門電路扮演著至關重要的角色。邏輯門電路是構建各種邏輯控制系統的基礎元件,是微處理器、控制器、存儲器以及通信接口等核心模塊的關鍵組成部分。在邏輯門電路中,TTL(晶體管-晶體管邏輯)系列芯片是應用最廣泛、最成熟的邏輯電路系列之一。TTL系列又可以細分為多個子系列,其中LS系列(Low Power Schottky,低功耗肖特基)以其高速度和低功耗特性被廣泛應用于工業控制、儀器儀表、嵌入式系統、通信設備等眾多領域。74LS20是該系列中的一種典型邏輯器件,它在眾多場合中被頻繁使用,具有重要的學習與工程應用價值。本文將對74LS20進行全方位、系統性、深入細致的介紹,涵蓋其基本結構、技術參數、電氣特性、工作原理、引腳功能、典型應用電路、設計注意事項以及與其他邏輯門的比較等方面內容,力求使讀者對該芯片有一個完整而深刻的認識。
二、74LS20芯片的基本定義與作用
74LS20是一種雙四輸入與非門(Dual 4-Input NAND Gate),也就是說它內部包含兩個相同的四輸入與非門(NAND門)邏輯功能模塊。NAND門是基本邏輯門之一,它的邏輯功能是將所有輸入進行邏輯“與”運算后再取反,即只有當所有輸入為高電平“1”時,輸出為低電平“0”,其他情況輸出都為高電平“1”。74LS20的命名方式也符合TTL標準命名方法,其中“74”表示該器件屬于通用數字集成電路,“LS”表示其為Low Power Schottky系列,“20”是廠商給出的型號編號。該芯片的引腳封裝為14引腳DIP雙列直插封裝,兼容性強,易于焊接和調試,在數字電子系統設計中具有非常重要的地位。
三、74LS20的封裝與引腳定義

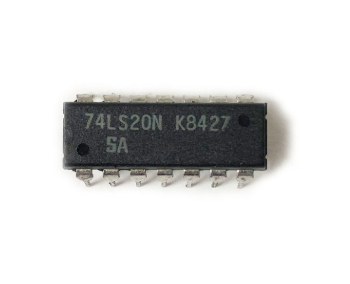

74LS20芯片采用標準14引腳DIP(Dual Inline Package)封裝,其引腳排布符合傳統TTL芯片引腳排列方式,便于在標準面包板、插座和PCB中使用。其具體的引腳定義如下:
第1腳:1A,第一組與非門的第一個輸入端
第2腳:1B,第一組與非門的第二個輸入端
第3腳:1C,第一組與非門的第三個輸入端
第4腳:1D,第一組與非門的第四個輸入端
第5腳:1Y,第一組與非門的輸出端
第6腳:GND,接地端
第7腳:2Y,第二組與非門的輸出端
第8腳:2A,第二組與非門的第一個輸入端
第9腳:2B,第二組與非門的第二個輸入端
第10腳:2C,第二組與非門的第三個輸入端
第11腳:2D,第二組與非門的第四個輸入端
第12腳:NC,未連接(Not Connected)
第13腳:Vcc,電源正極,通常為+5V
第14腳:NC,未連接
這種引腳分布結構非常合理,可以對兩個邏輯單元進行完全獨立的邏輯控制,非常適合應用于復雜的邏輯電路系統中。
四、74LS20的工作原理
74LS20作為雙四輸入與非門,其基本的邏輯表達式可以寫作:
??Y = ?(A · B · C · D)
也就是說,輸出Y只有在四個輸入A、B、C、D全部為高電平“1”的時候才為低電平“0”,在其他任何輸入狀態下,輸出均為高電平“1”。其真值表如下所示:
A | B | C | D | Y |
---|---|---|---|---|
0 | 0 | 0 | 0 | 1 |
0 | 0 | 0 | 1 | 1 |
0 | 0 | 1 | 0 | 1 |
0 | 0 | 1 | 1 | 1 |
0 | 1 | 0 | 0 | 1 |
0 | 1 | 1 | 1 | 1 |
1 | 1 | 1 | 1 | 0 |
從真值表中可以看出,74LS20只有在全部輸入為“1”的時候才輸出“0”,其余狀態輸出均為“1”。這種邏輯功能在實現條件控制、邏輯與判定、多條件屏蔽控制等應用中具有廣泛價值。
五、74LS20的電氣參數
理解一個芯片的電氣特性對其在實際電路中的應用至關重要。以下是74LS20的一些典型電氣參數(以德州儀器TI的數據手冊為例):
工作電壓范圍:4.75V ~ 5.25V(標準為5V)
高電平輸入電壓(VIH):最小為2.0V
低電平輸入電壓(VIL):最大為0.8V
高電平輸出電壓(VOH):最小為2.7V(IOH = -400μA)
低電平輸出電壓(VOL):最大為0.4V(IOL = 8mA)
輸入電流:最大±0.1μA
功耗:典型值為2mW/門
傳播延遲時間(tPD):約15ns(取決于負載)
輸出負載能力:支持TTL標準負載
這些電氣參數表明,74LS20適合用在高速、低功耗的數字電路中,特別是在對時序精度要求較高的系統中能夠穩定運行。
六、74LS20的內部結構分析
74LS20內部主要由兩個四輸入NAND門組成,每個NAND門都包括了若干晶體管級聯的門電路。這些邏輯門電路采用了低功耗肖特基晶體管結構,使其在保持TTL邏輯速度的基礎上大大降低了功耗。每個NAND門的輸入端都連接有多級晶體管和二極管用于信號整形和電平轉換,確保輸入信號能夠被快速準確地識別并傳遞到輸出端。輸出端一般采用開集電極結構加上上拉電阻,能夠適應多種輸出負載。其對稱結構也為邏輯功能提供了高度一致性。
七、與其他邏輯門芯片的對比分析
為了更好地理解74LS20的特點,我們可以將其與其他常見TTL芯片進行對比:
與74LS00(四二輸入NAND門)對比:74LS00具有四個獨立的二輸入NAND門,而74LS20則有兩個四輸入NAND門,適用于需要更多輸入條件判定的邏輯應用。
與74LS10(三三輸入NAND門)對比:74LS10有三個三輸入NAND門,適合三輸入條件的判斷,功能相對74LS20略弱一些。
與74LS30(八輸入NAND門)對比:74LS30具有一個八輸入NAND門,適用于大規模輸入控制,但靈活性較差,不如74LS20的雙門結構靈活。
與CMOS系列(如CD4011)對比:CMOS芯片功耗更低,但在速度和負載能力方面通常不如TTL芯片,特別是在工業控制領域,74LS20更具優勢。
八、典型應用電路與功能實現
74LS20廣泛應用于數字電路中各類控制系統,其典型應用如下:
多條件控制系統:例如控制一個繼電器只有當四個傳感器狀態都為“1”時才激活,此時可將傳感器信號連接至74LS20輸入端,通過其輸出控制繼電器。
總線沖突保護:在某些并行通信系統中,只有當多個允許信號都為“1”時才允許某模塊與總線通信,可用74LS20作為邏輯仲裁。
組合邏輯判斷電路:在自動化控制系統中需要對多個信號同時滿足條件時再觸發下一步動作,可由74LS20實現。
冗余校驗與故障檢測:通過將多個系統狀態信號輸入至74LS20,用以判斷是否全部滿足安全條件。
九、74LS20在工程實踐中的注意事項
在使用74LS20進行電路設計時,還需注意以下幾點:
電源濾波:在芯片Vcc和GND之間加上0.1μF去耦電容,防止電源紋波干擾邏輯電路。
未使用輸入處理:未使用的輸入腳不得懸空,應接高電平或低電平,以防芯片內部產生不確定狀態或振蕩。
輸入邏輯電平兼容性:確保輸入電平滿足TTL標準,特別是在與CMOS或其他電平不兼容設備連接時需加電平轉換器。
輸出負載限制:避免超出TTL輸出電流能力,若要驅動大負載,可外接緩沖驅動器或三極管。
布線注意事項:保持輸入輸出線盡可能短,避免長線引起的串?dāng)_或信號延遲。
十、74LS20的發展與現代替代方案
隨著集成電路技術的飛速發展,雖然TTL系列邏輯芯片依舊在很多傳統和工業控制系統中使用,但已經出現了許多更先進的替代器件。例如采用CMOS工藝的74HC20、74AC20、74LVC20等芯片,這些芯片在兼容TTL邏輯電平的基礎上,進一步提升了速度,降低了功耗,更加適用于低電壓、高集成度的現代電子系統。然而,74LS20依然以其穩定、抗干擾強、成本低廉等優點在教育、科研、工業控制等場合擁有不可替代的地位。
十一、74LS20在電路中的典型應用實例
74LS20作為雙四輸入與非門邏輯器件,在數字電路中應用極其廣泛。其強大的邏輯功能使其在多種場合都能勝任關鍵邏輯控制功能。下面我們從幾個典型電路實例的角度出發,分析74LS20的使用方式和具體效果。
1. 用于控制電路中的多條件判決
在工業控制或邏輯判斷電路中,常常需要將多個條件信號進行邏輯與操作,從而判斷一個具體的控制條件是否成立。如果需要在A、B、C、D四個信號都為高電平時輸出低電平(即與非邏輯),此時只需將四個輸入端連接到這四個信號線上,74LS20輸出即為所需信號。應用中還可將多個74LS20串聯,擴展判斷條件數量,構建復雜邏輯關系。
2. 用于數字密碼鎖邏輯判斷
在數字密碼鎖電路中,假設設定密碼為A=1,B=1,C=1,D=1,當輸入正確時才能開鎖。此時將開鎖條件連接至74LS20的四個輸入端,當輸入完全符合設定時,其輸出為低電平,通過反相邏輯觸發繼電器或三極管開通,驅動門鎖開關電路。這種用法簡單直觀,可靠性高。
3. 用于數字電路中信號監測
在有些通信或總線控制應用中,需要對多個狀態信號進行監控,例如多個傳感器是否全部工作正常,可以將各個傳感器輸出接到74LS20的輸入端,只要其中任意一個信號出現故障為低電平,74LS20輸出即為高電平,立即驅動報警器或指示燈,提示維護人員排查問題。
4. 用作觸發條件判斷器
在自動化機械控制中,啟動某個裝置可能依賴多個聯鎖條件全部成立,才能啟動執行動作,此時可使用74LS20判斷各個安全檢測信號是否處于允許狀態。其輸出信號可直接驅動控制電路或者提供給PLC輸入模塊,實現對復雜工業流程的有效控制。
5. 用于組合邏輯功能構建
在數字電路設計中,常常需要根據需求設計復雜的組合邏輯。74LS20作為基本邏輯器件,能夠和其他門電路(如與門、或門、非門)組合構建多種功能模塊,如多數投票器、邊沿檢測器、狀態保持器等。其簡潔的結構使其在復雜邏輯設計中占據重要地位。
十二、結語
綜上所述,74LS20是一款結構簡單但功能強大的雙四輸入NAND邏輯門芯片。它在數字系統中發揮著重要的邏輯控制作用,適用于多種需要多輸入條件判斷的場合。通過對其引腳功能、邏輯結構、電氣特性、典型應用等多個方面的詳細分析,可以幫助電子工程師和學習者更好地理解和掌握這一芯片的設計與使用方法。盡管隨著技術進步,出現了更多新型邏輯芯片,但74LS20依舊是理解TTL邏輯門芯片不可或缺的經典器件之一,在邏輯電路學習和基礎數字設計中具有重要教學價值和實用意義。
