74ls00與非門電路圖

來源:
2025-06-11
類別:電路圖
eye 1
文章創建人 拍明芯城

引言:數字電路基石與非門的重要性

在數字電子技術領域,邏輯門電路作為構建復雜數字系統的基本單元,其重要性如同漢字中的筆畫之于書法。其中,與非門(NAND Gate)因其獨特的邏輯功能——"先與后非"的特性,被譽為"通用邏輯門",理論上僅需與非門即可實現所有邏輯運算。作為TTL邏輯家族的經典代表,74LS00芯片憑借其四組獨立2輸入與非門的集成設計,自誕生以來便廣泛應用于工業控制、消費電子、教育實驗等多個領域。本文將從電路結構、工作原理、電氣特性、典型應用到發展趨勢,對74LS00與非門展開系統性剖析。


第一章:74LS00芯片基礎架構解析

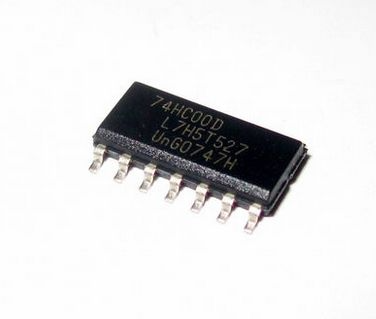

1.1 封裝形式與引腳定義

74LS00采用標準14引腳雙列直插式封裝(DIP-14),其引腳布局嚴格遵循TTL集成電路規范:

  • 輸入引腳:1A-4A、1B-4B(1-6、9-13腳)

  • 輸出引腳:1Y-4Y(3、6、8、11腳)

  • 電源引腳:14腳(VCC,+5V)、7腳(GND)

這種布局設計使得工程師在PCB布線時,可通過相鄰引腳實現門電路的級聯,優化信號完整性。值得注意的是,74LS系列芯片的輸入引腳具有TTL電平兼容性,其輸入高電平閾值(VIH)為2V,輸入低電平閾值(VIL)為0.8V,這種設計確保了與前代7400系列及后續CMOS器件的兼容性。

1.2 內部電路拓?fù)浣Y(jié)構

每個與非門單元由三級晶體管電路構成:

  1. 輸入級:采用多發射極晶體管結構,實現邏輯與運算

  2. 中間級:相位分割電路,確保信號傳輸?shù)南辔灰恢滦?/span>

  3. 輸出級:推挽式結構,提供高/低電平驅動能力

當輸入A和B均為高電平(邏輯1)時,輸出級晶體管導通,輸出Y被拉至低電平(邏輯0);其他輸入組合下,輸出級至少有一個晶體管截止,輸出Y保持高電平(邏輯1)。這種拓?fù)浣Y(jié)構使得單個與非門的傳播延遲(tPLH/tPHL)低至9ns,較7400系列提升近30%。

1.3 真值表與邏輯表達式

74LS00的真值表嚴格遵循與非邏輯規則:


ABY
001
011
101
110


其邏輯表達式可表示為:Y = (A·B)',這種"先與后非"的特性使得與非門在實現復雜邏輯功能時具有顯著優勢。

第二章:電氣特性與性能參數詳解

2.1 電源與功耗特性

  • 工作電壓范圍:4.75V至5.25V(典型值5V)

  • 靜態功耗:單個門電路靜態電流僅0.2mA,整機靜態功耗約9mW

  • 功耗效率:較74H00系列降低90%,成為低功耗設計的首選

這種特性使得74LS00在電池供電設備中具有顯著優勢,例如在手持式測試儀表中,其低功耗特性可延長設備續航時間。

2.2 輸入/輸出特性

  • 輸入阻抗:典型值4kΩ,允許直接驅動TTL負載

  • 輸出驅動能力

    • 高電平輸出電流(IOH):-0.4mA(最大)

    • 低電平輸出電流(IOL):8mA(最大)

這種輸出特性使得單個74LS00門電路可驅動多達20個TTL輸入,滿足復雜數字系統的扇出需求。

2.3 動態特性參數

  • 傳輸延遲時間:9ns(典型值),較7400系列提升近40%

  • 轉換速率:15V/μs,確保高速信號傳輸

  • 建立/保持時間:15ns/5ns,滿足高頻時鐘應用需求

在10MHz時鐘系統中,74LS00的傳輸延遲僅占周期的15%,為后續邏輯處理留出充足時序裕量。

第三章:典型應用電路設計實例

3.1 基礎邏輯功能實現

3.1.1 非門實現

通過將兩個輸入端短接,即可將與非門轉換為非門:
Y = (A·A)' = A'

這種配置在需要邏輯反相的場景中廣泛應用,如地址總線解碼電路中的信號反轉。

3.1.2 與門實現

將兩個與非門串聯,可實現與門功能:
Y = (A·B)' · (A·B)' = A·B

這種設計在需要增強驅動能力的場景中具有優勢,例如驅動LED矩陣顯示。

3.2 復雜邏輯功能構建

3.2.1 異或門實現

通過三級與非門組合,可實現異或邏輯:
Y = (A·B)' · (A'·B)' = A⊕B

這種結構在算術邏輯單元(ALU)設計中至關重要,用于實現二進制加法運算的進位邏輯。

3.2.2 全加器電路設計

利用三片74LS00芯片,可構建完整的全加器電路:

  • 輸入:A、B、Cin(進位輸入)

  • 輸出:S(和)、Cout(進位輸出)

邏輯表達式:
S = A⊕B⊕Cin
Cout = (A·B) + (Cin·(A⊕B))

該電路在數字系統實驗中作為基礎教學案例,幫助學生理解組合邏輯的設計方法。

3.3 脈沖整形與振蕩器應用

3.3.1 施密特觸發器

通過正反饋網絡,可將與非門配置為施密特觸發器:

  • 上限閾值:約1.6V

  • 下限閾值:約0.8V

  • 回差電壓:0.8V

這種特性在噪聲抑制和波形整形中效果顯著,例如在數字通信接口中消除信號抖動。

3.2.2 多諧振蕩器

結合RC充放電回路,可構建方波發生器:

  • 振蕩頻率:f ≈ 1/(2.2RC)

  • 占空比:50%(典型值)

通過調整R/C值,可生成1Hz至1MHz的方波信號,廣泛應用于時鐘源和定時電路。

第四章:現代電子系統中的創新應用

4.1 高速接口設計

在PCI Express總線擴展中,74LS00用于:

  • 信號完整性增強:通過門電路的陡峭邊沿改善眼圖質量

  • 電平轉換:實現3.3V/5V信號的雙向轉換

  • 終端匹配:提供可控阻抗終端,減少信號反射

4.2 工業控制系統

在PLC輸入/輸出模塊中,74LS00承擔:

  • 信號調理:將傳感器信號轉換為標準TTL電平

  • 邏輯隔離:通過光電耦合器實現控制回路與功率回路的隔離

  • 故障保護:內置ESD保護電路,承受3.5kV人體模型放電

4.3 教育實驗平臺

在數字電路實驗箱中,74LS00用于:

  • 基礎邏輯驗證:通過LED陣列直觀顯示邏輯運算結果

  • 故障注入實驗:模擬短路、開路等故障模式

  • 可編程邏輯基礎:作為FPGA/CPLD設計的對照參考

第五章:技術演進與替代方案分析

5.1 CMOS技術沖擊

隨著CD4011等CMOS與非門的興起,74LS00面臨挑戰:

  • 功耗對比:CD4011靜態功耗<1μA,較74LS00降低3個數量級

  • 電壓范圍:CD4011支持3V-18V,而74LS00僅限5V±10%

  • 抗噪能力:CMOS器件具有更高的噪聲容限

但74LS00在以下場景仍具優勢:

  • 高速應用:15ns傳輸延遲較CMOS器件快5倍

  • 成本敏感市場:單價較CMOS器件低約20%

  • 傳統系統兼容:與現有TTL設備無縫對接

5.2 新一代器件發展

當前,74LS00的技術演進呈現兩條路徑:

  1. 速度增強型:如74AS00,傳輸延遲縮短至3ns

  2. 低功耗型:如74LVC00,工作電流降至2mA

這些器件在繼承74LS00引腳兼容性的同時,拓展了應用邊界。

第六章:可靠性設計與故障分析

6.1 失效模式與影響分析(FMEA)

74LS00常見失效模式包括:

  • 輸入開路:導致邏輯電平不確定,需配置上拉電阻

  • 輸出短路:可能引發熱失控,需限制輸出電流

  • 閂鎖效應:在強干擾環境下可能發生,需優化PCB布局

6.2 可靠性增強措施

  • 電源去耦:在VCC引腳并聯0.1μF陶瓷電容

  • 信號隔離:對長距離傳輸線使用差分驅動

  • 熱設計:確保結溫<125℃,預留散熱通道

結論:經典器件的現代價值

作為數字電路設計的"活化石",74LS00在半個世紀的技術迭代中始終保持生命力。其成功秘訣在于:

  1. 功能完備性:四組獨立門電路提供設計靈活性

  2. 性能平衡性:在速度、功耗、成本間取得最佳折中

  3. 生態兼容性:與前后代器件的引腳/邏輯兼容

在物聯網設備、嵌入式系統、教育實驗等場景中,74LS00仍作為首選器件持續發光發熱。隨著3D集成和異構封裝技術的發展,未來或許能看到74LS00邏輯單元以IP核形式嵌入先進SoC,延續其作為數字電路基石的傳奇。
