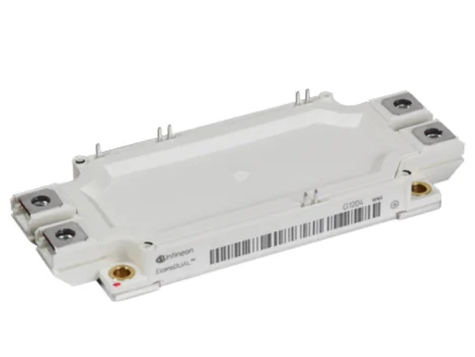

FF600R12ME4 IGBT模塊深度技術解析

第一章：FF600R12ME4模塊概述及其技術背景

FF600R12ME4是一款由英飛凌（Infineon）公司推出的高性能IGBT模塊，它在現代電力電子領域扮演著至關重要的角色。這款模塊以其卓越的性能、高可靠性和優化的設計，廣泛應用于各種需要大功率轉換與控制的工業場景中。要深入理解FF600R12ME4的價值，我們必須首先將其置于當代電力電子技術發展的宏觀背景下來審視。隨著全球?qū)δ茉葱?、系統小型化和高功率密度需求的不斷增長，傳統的硅基功率半導體正面臨著性能瓶頸。FF600R12ME4正是為了應對這些挑戰而生，它集成了英飛凌最新的IGBT技術，代表了功率模塊設計和制造的頂尖水平。該模塊的核心優勢在于其在1200V電壓等級下所能實現的600A大電流處理能力，以及在高效開關操作中展現出的極低損耗。這種性能組合使得它特別適合于變頻器、伺服驅動器、不間斷電源（UPS）以及光伏逆變器等對效率和可靠性要求極高的應用。該模塊的設計理念不僅關注單一器件的性能，更強調整個系統的優化。它通過創新的芯片技術和封裝技術，有效降低了寄生電感和熱阻，從而提升了系統的開關速度和熱穩定性，為工程師提供了實現高性能、緊湊型電力轉換解決方案的堅實基礎。

第二章：核心技術——IGBT與CoolSiC?的融合

FF600R12ME4模塊之所以能夠?qū)崿F(xiàn)如此出色的性能，離不開其內部集成的尖端技術。首先，它采用了英飛凌的TRENCHSTOP? IGBT4技術。這種IGBT芯片技術通過優化芯片的溝槽（Trench）結構和場終止（Field Stop）設計，顯著降低了導通損耗和開關損耗。傳統的IGBT在關斷過程中會產生“拖尾電流”，導致能量損耗，而TRENCHSTOP?技術有效縮短了拖尾時間，從而極大地減少了關斷損耗。此外，該技術還提升了器件的短路耐受能力，這在工業應用中是保證系統可靠性的關鍵。這種先進的IGBT芯片，如同電力電子世界中的“高效發動機”，確保了FF600R12ME4在各種工況下都能以最小的能量損耗運行。

除了IGBT，F(xiàn)F600R12ME4模塊在部分版本中還可能與英飛凌的CoolSiC?碳化硅（SiC）技術進行結合，盡管主要產品是基于硅基IGBT，但其設計理念和未來發展趨勢都與新一代半導體材料緊密相連。碳化硅作為一種寬禁帶半導體材料，相比傳統硅材料具有更高的臨界擊穿電場和熱導率。這意味著基于SiC的器件能夠在更高的溫度下工作，并以更快的速度進行開關操作，同時保持極低的開關損耗。在某些高性能版本中，英飛凌將IGBT和SiC二極管進行混合集成，利用SiC二極管的零反向恢復特性來進一步降低開關損耗，從而在特定的高頻應用中實現更高的效率。這種技術融合代表了功率模塊設計的未來方向，即通過混合搭配不同材料的優勢，創造出性能更加均衡和強大的產品。FF600R12ME4正是這種技術思想的杰出代表，它不僅是一款單純的IGBT模塊，更是一個集成了多項前沿半導體技術的綜合體，為工程師提供了前所未有的設計自由度和性能潛力。

第三章：關鍵電氣特性參數詳解

理解FF600R12ME4的電氣特性是正確應用它的前提。本章將對模塊的主要電氣參數進行深入剖析。

1. 額定電壓與電流：

FF600R12ME4的額定集電極-發射極電壓（）為1200V，這意味著它能夠安全地在1200V或以下的直流母線電壓下工作。在實際應用中，工程師通常會留有一定的設計裕量，以應對電壓尖峰和瞬態過壓情況。其額定集電極電流（IC）在TC=80°C時為600A。需要特別注意的是，這個電流值是在特定結溫和封裝溫度下測得的，實際工作電流會受到散熱條件、開關頻率和環境溫度等多重因素的影響。模塊手冊中通常會提供詳細的電流降額曲線，指導工程師在不同工況下如何確定安全的工作電流。

2. 導通特性：

導通損耗是功率模塊總損耗的重要組成部分，主要由集電極-發射極飽和壓降（VCE(sat)）決定。FF600R12ME4的$V_{CE(sat)}在額定電流下通常只有2V左右，這是一個非常低的數值，表明了該模塊在導通狀態下的損耗極小。此外，柵極-發射極閾值電壓（$V_{GE(th)}$）是控制模塊導通的電壓，F(xiàn)F600R12ME4的V_{GE(th)}$通常在5.8V左右，這要求柵極驅動電路能夠提供一個足夠高的電壓（通常為+15V）以確保IGBT完全導通，同時提供一個負偏壓（如-8V）以確?？煽筷P(guān)斷，防止誤導通。

3. 開關特性與損耗：

開關損耗是衡量功率模塊動態性能的關鍵指標。它包括開通損耗（Eon）和關斷損耗（Eoff）。FF600R12ME4通過其優化的芯片設計，將這兩個損耗都控制在了極低的水平。例如，在額定電流和電壓下，其E_{on}$和$E_{off}$的總和僅為數毫焦耳。此外，該模塊還具有優異的反向恢復特性，其反向恢復電荷（$Q_{rr}$）和反向恢復時間（$t_{rr}$）都非常小，這對于降低二極管的反向恢復損耗至關重要，特別是在高頻應用中。開關特性還受到外部柵極電阻（$R_{G}$）的影響，通過調整$R_{G}，工程師可以在開關速度和開關尖峰電壓之間取得最佳平衡，以適應不同的應用需求。

4. 內部二極管特性：

FF600R12ME4內部集成了高耐壓、快恢復的二極管，用于處理感性負載的續流。這些二極管采用了英飛凌的EMCON技術，具有極低的導通壓降和優異的反向恢復特性。二極管的特性直接影響到模塊的開關損耗和熱分布。高質量的二極管能夠確保在續流模式下，模塊的整體損耗最小化，并有效防止由于二極管反向恢復電流過大而導致的開關器件損壞。

第四章：熱管理與散熱技術

對于大功率半導體模塊而言，熱管理是確保其長期可靠運行的基石。FF600R12ME4模塊的熱設計充分考慮了高功率密度下的散熱需求。

1. 熱阻與散熱路徑：

熱阻是衡量模塊散熱能力的關鍵參數。它描述了從芯片到外部散熱器的熱量傳遞效率。FF600R12ME4的熱阻可以分為兩個主要部分：結-殼熱阻（Rth(j?c)）和殼-散熱器熱阻（Rth(c?h)）。$R_{th(j-c)}$由模塊內部的芯片、焊料、陶瓷基板和底板的材料和結構決定，英飛凌通過使用高性能陶瓷基板和優化的鍵合技術，將這一熱阻降至最低。$R_{th(c-h)}$則取決于模塊底板與外部散熱器之間的接觸狀況以及所使用的導熱界面材料（TIM）。為了獲得最佳的散熱效果，工程師需要確保模塊底板與散熱器表面平整且緊密貼合，并使用高導熱性能的導熱硅脂或?qū)釅|片。

2. 芯片溫度與工作溫度：

IGBT模塊的性能和壽命與其內部芯片的結溫（Tj）密切相關。FF600R12ME4的最大結溫通常為150°C或175°C，但這只是一個瞬態或短時的極限值。為了保證模塊的長期可靠性，實際工作中的平均結溫通常需要控制在125°C以下。溫度循環是導致模塊失效的主要原因之一。在工作過程中，芯片結溫會隨負載變化而上下波動，這種溫度波動會引起模塊內部不同材料的熱脹冷縮差異，進而產生機械應力，最終導致焊點疲勞甚至斷裂。FF600R12ME4通過采用英飛凌的先進鍵合技術，如燒結（sintering）技術代替?zhèn)鹘y(tǒng)焊接，大大提升了模塊的溫度循環壽命，從而顯著增強了其長期可靠性。

3. 冷卻方式：

FF600R12ME4通常采用水冷或風冷方式進行散熱。在大多數高功率應用中，水冷是首選，因?yàn)樗哂懈叩臒醾鬟f效率和更小的體積。水冷散熱器通過循環冷卻液帶走模塊產生的熱量，從而將結溫控制在安全范圍內。風冷則通常用于中等功率或?qū)Τ杀竞蛷?fù)雜性有較高要求的應用。無論采用何種冷卻方式，都必須進行詳細的熱仿真和設計，以確保在最壞工作條件下，模塊的結溫不會超過其安全極限。

第五章：模塊封裝與PrimePACK?設計

FF600R12ME4模塊采用了英飛凌的PrimePACK?封裝，這是一種專為高功率、高效率應用而設計的先進封裝技術。

1. PrimePACK?封裝的優勢：

PrimePACK?封裝的主要特點在于其優化的內部結構和外部接口。它采用低電感設計，通過優化內部母線連接和芯片布局，顯著降低了模塊的寄生電感。寄生電感是高頻開關應用中的一大挑戰，它會導致開關過程中產生電壓尖峰，進而可能損壞器件。PrimePACK?的低電感設計有效抑制了這些尖峰，使得模塊能夠安全地在更高的開關頻率下工作。此外，PrimePACK?封裝還提供了優化的熱管理能力，通過采用高導熱率的陶瓷基板和堅固的底板設計，確保了熱量能夠高效地從芯片傳導至散熱器。模塊的外部接口也經過了精心設計，包括大電流主端子和用于柵極驅動和傳感器的輔助端子，它們都確保了連接的可靠性和便利性。

2. 內部結構剖析：

FF600R12ME4內部通常由兩個IGBT芯片和兩個二極管芯片組成，構成一個半橋結構。這種半橋配置是變頻器和逆變器等應用中最基本的單元。芯片之間通過鍵合線（bonding wires）連接，鍵合線的材料、直徑和數量都經過嚴格計算，以確保能夠承載大電流并擁有足夠的機械強度。為了提高可靠性，英飛凌在高端模塊中采用了先進的鍵合技術，如超聲波鍵合或燒結技術，這些技術可以大大減少鍵合線斷裂的風險。整個芯片組件被封裝在惰性氣體或凝膠中，以提供絕緣保護和機械支撐。模塊的底板通常由銅制成，以提供優良的導熱性能，而外部外殼則采用高強度絕緣塑料，以確保電氣隔離和環境保護。

第六章：典型應用場景與案例分析

FF600R12ME4模塊憑借其卓越的性能，在多個工業領域獲得了廣泛應用。

1. 工業變頻器與伺服驅動：

工業變頻器是FF600R12ME4最典型的應用之一。在工廠自動化、機床、泵和風機等設備中，變頻器用于控制交流電機的轉速和轉矩，從而實現節能和精確控制。FF600R12ME4的高效、低損耗特性使得變頻器能夠在高效率下運行，減少了能源浪費。其高可靠性和短路耐受能力則保證了驅動系統在惡劣工業環境中的穩定運行。在伺服驅動器中，由于對動態響應速度和控制精度的要求更高，F(xiàn)F600R12ME4的快速開關特性和低寄生電感優勢得以充分發揮，使得伺服系統能夠?qū)崿F(xiàn)快速、精確的加減速控制。

2. 可再生能源領域：

在光伏和風力發電領域，F(xiàn)F600R12ME4被廣泛應用于逆變器中。光伏逆變器需要將太陽能電池板產生的直流電轉換為電網所需的交流電。FF600R12ME4模塊能夠處理來自太陽能電池陣列的大電流，并以高效率進行DC/AC轉換，最大化地利用可再生能源。其高可靠性在惡劣的戶外環境中尤其重要，能夠保證逆變器在長時間運行中的穩定性和壽命。在風力發電機中，該模塊用于將發電機產生的變頻交流電轉換為恒定頻率的電網交流電，其大功率處理能力使得它非常適合于兆瓦級風力發電機組。

3. 不間斷電源（UPS）：

數據中心、醫院和通信基站等關鍵設施對電力供應的可靠性有極高的要求。UPS系統通過在市電中斷時提供備用電源來保障這些設施的正常運行。FF600R12ME4模塊在UPS系統中扮演著核心的逆變器角色，它需要能夠快速、可靠地從電池切換到交流輸出，并提供高質量的正弦波電源。FF600R12ME4的低損耗和高可靠性確保了UPS系統在備用模式下能夠高效運行，并具有足夠的冗余以應對突發故障。

第七章：安裝與安全注意事項

正確地安裝和使用FF600R12ME4模塊是確保其性能和安全的關鍵。

1. 安裝前的準備：

在安裝前，應仔細檢查模塊底板和散熱器表面。確保它們清潔、平整且沒有劃痕或污垢。任何不平整或污垢都會導致熱阻增加，影響散熱效果。在模塊底板上均勻涂抹一層高質量的導熱硅脂，以填充底板和散熱器之間的微小空隙，最大化熱傳導效率。涂抹時應避免氣泡產生，并確保硅脂層厚度均勻。

2. 機械安裝：

使用規定的螺釘和扭矩進行安裝。安裝手冊中通常會詳細說明螺釘?shù)木o固順序和推薦的扭矩值。不正確的扭矩，無論是過緊還是過松，都可能導致模塊損壞或熱阻增加。例如，過緊的螺釘可能導致底板變形，而過松則會導致接觸不良。緊固螺釘時，應采用對角線或交叉的方式，分多次逐步擰緊，以確保模塊底板受力均勻。

3. 電氣連接：

所有大電流主端子和輔助信號端子都必須進行可靠連接。主端子應使用適當尺寸的母線或電纜，以承載額定電流并最小化連接電阻。柵極驅動端子應使用屏蔽線，以防止外部電磁干擾（EMI）影響柵極驅動信號的完整性。在連接高壓母線時，應特別注意爬電距離和電氣間隙，以防止電弧或短路。

4. 安全操作：

在對模塊進行任何操作之前，必須確保所有電源已斷開，并且高壓直流母線上的電容已經完全放電。模塊內部的大電容可能儲存危險的高壓電荷，即使電源已關閉，也可能存在安全隱患。此外，操作人員應佩戴適當?shù)膫€(gè)人防護裝備，如絕緣手套和安全眼鏡。在模塊運行時，應避免直接接觸任何高壓部分，并確保模塊的通風散熱條件良好。

第八章：FF600R12ME4模塊的未來發展與展望

FF600R12ME4作為一款成熟且性能卓越的IGBT模塊，其技術仍在不斷演進。展望未來，我們可以看到幾個主要的發展趨勢。

1. 封裝技術的持續創新：

盡管PrimePACK?封裝已經非常先進，但英飛凌等廠商仍在不斷探索新的封裝技術，以進一步降低寄生參數、提升熱管理能力和增加功率密度。例如，新的封裝技術可能會采用更優化的內部布局，或者集成度更高的三維封裝結構。隨著SiC和GaN等新一代半導體材料的普及，未來模塊的封裝也將需要適應這些新材料的特殊要求，如更高的工作溫度和更快的開關速度。

2. 智能化與集成化：

未來的功率模塊將不僅僅是簡單的功率開關器件。它們將集成更多的智能化功能，如溫度傳感器、電流傳感器和過壓保護電路。FF600R12ME4的部分版本已經集成了NTC熱敏電阻，用于實時監測模塊溫度。未來，這種集成度將更高，甚至可能將驅動電路和保護電路直接封裝在模塊內部，形成“智能功率模塊”（IPM）。這種高度集成的設計將簡化用戶的系統設計，減少外部元件數量，并進一步提升系統的可靠性。

3. 新型半導體材料的融合：

盡管FF600R12ME4主要基于硅基IGBT，但如前所述，與SiC技術的融合將是未來的一個重要方向。在某些對開關頻率要求極高的應用中，純SiC模塊將逐漸取代IGBT模塊。然而，在許多需要平衡成本、效率和可靠性的中高功率應用中，IGBT和SiC的混合模塊（如IGBT與SiC二極管的混合）將成為主流。這種混合模式能夠充分利用IGBT在導通損耗方面的優勢和SiC在開關損耗方面的優勢，實現性能與成本的最佳平衡。FF600R12ME4所代表的PrimePACK?封裝平臺，將為這些新型半導體材料的集成提供堅實的基礎。

第九章：結論

FF600R12ME4 IGBT模塊是英飛凌在功率半導體領域深厚技術積累的結晶。它以其1200V的耐壓能力、600A的大電流處理能力、優異的開關性能和熱管理能力，成為了眾多大功率工業應用的核心器件。從TRENCHSTOP? IGBT4芯片技術到PrimePACK?低電感封裝，再到其在變頻器、光伏逆變器和UPS系統中的廣泛應用，F(xiàn)F600R12ME4的成功并非偶然。它代表了當今功率模塊設計的高標準，為工程師提供了實現高效率、高可靠性電力電子系統的強大工具。隨著未來技術的不斷發展，F(xiàn)F600R12ME4及其后繼產品將繼續在推動電力電子技術進步、提升能源利用效率和構建更智能的電網中發揮關鍵作用。
