碳膜電阻器的分類

　　碳膜電阻器是一種常見的固定電阻器，其制造過程涉及在陶瓷基體上沉積一層碳膜，通過控制碳膜的厚度和刻槽來調整電阻值。碳膜電阻器因其成本低、性能穩定、阻值范圍寬等特點，在電子設備中得到了廣泛應用。以下是碳膜電阻器的詳細分類及其特點。

　　根據碳膜電阻器的阻值范圍，可以將其分為低阻值、中阻值和高阻值碳膜電阻器。低阻值碳膜電阻器通常用于電流較大的電路中，如電源電路；中阻值碳膜電阻器則廣泛應用于各種電子設備中，如音頻放大器、信號處理電路等；高阻值碳膜電阻器則適用于需要高阻值的場合，如傳感器電路、精密測量?jī)x器等。

　　根據碳膜電阻器的精度，可以將其分為普通精度和高精度碳膜電阻器。普通精度碳膜電阻器的阻值誤差一般在±5%到±10%之間，適用于對精度要求不高的場合；高精度碳膜電阻器的阻值誤差可以達到±1%甚至更高，適用于對精度要求較高的精密儀器和測量設備中。

　　根據碳膜電阻器的封裝形式，可以將其分為軸向引線式和表面貼裝式碳膜電阻器。軸向引線式碳膜電阻器是最常見的封裝形式，其兩端有引線，便于插裝在電路板上；表面貼裝式碳膜電阻器則沒有引線，直接貼裝在電路板表面，適用于高密度組裝的電子設備中。

　　根據碳膜電阻器的工作環境，可以將其分為普通環境和特殊環境碳膜電阻器。普通環境碳膜電阻器適用于一般工作環境，如家用電器、消費電子等；特殊環境碳膜電阻器則適用于高溫、高濕、高振動等惡劣工作環境，如工業控制、航空航天等。

　　根據碳膜電阻器的應用領域，可以將其分為通用型和專用型碳膜電阻器。通用型碳膜電阻器適用于各種通用電子設備中，如電視機、收音機等；專用型碳膜電阻器則針對特定應用領域設計，如高頻電路、高壓電路等。

　　碳膜電阻器作為一種重要的電子元件，其分類多樣，可以根據阻值范圍、精度、封裝形式、工作環境和應用領域等多種因素進行分類。了解碳膜電阻器的分類及其特點，有助于我們?cè)趯?shí)際應用中選擇合適的電阻器，提高電子設備的性能和可靠性。

　　碳膜電阻器的工作原理

　　碳膜電阻器是一種常見的電阻器類型，其工作原理基于碳膜材料的電阻特性。碳膜電阻器的制備過程通常涉及在陶瓷基底上沉積一層碳膜材料，形成電阻層。碳膜材料具有較高的電阻率和較低的溫度系數，因此能夠提供穩定的電阻值。

　　具體來說，碳膜電阻器的工作原理如下：

　　材料選擇與沉積：碳膜電阻器的核心材料是碳膜。在制造過程中，氣態碳?xì)浠衔镌诟邷睾驼婵罩蟹纸?，碳沉積在瓷棒或者瓷管上，形成一層結晶碳膜。這層碳膜非常薄，通常只有幾微米厚。

　　電阻形成：碳膜材料本身具有較高的電阻率，這意味著即使是很薄的一層碳膜也能提供較高的電阻值。當電流通過碳膜時，碳膜中的電子與雜質之間發生碰撞，產生電阻。碳膜的厚度和面積直接影響電阻值的大小。較厚的碳膜會導致較低的電阻值，而較薄的碳膜則會導致較高的電阻值。

　　結構設計：為了進一步精確控制電阻值，碳膜電阻器的碳膜通常被設計成螺旋形。這種設計不僅增加了電阻路徑的長度，還使得電阻值更加精確。通過調整螺旋路徑的長度，可以簡單地調節電阻值。

　　溫度系數：碳膜電阻器具有較高的負溫度系數（NTC），這意味著當溫度升高時，電阻值會降低。這種特性使得碳膜電阻器在溫度變化較大的環境中仍能保持相對穩定的電阻值。

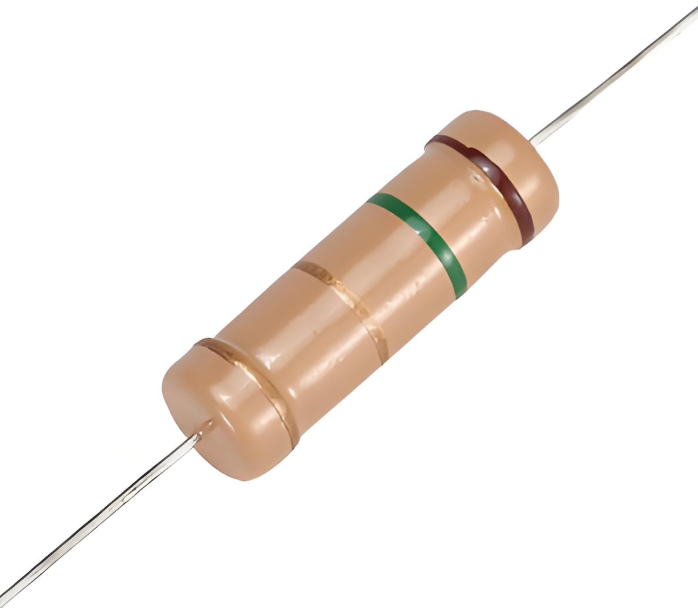

　　封裝與保護：為了保護碳膜不受外界環境的影響，碳膜電阻器通常會在表面涂上一層環氧樹脂。此外，電阻器的兩端會有金屬端蓋和銅制引線，以便于連接到電路中。

　　應用：碳膜電阻器廣泛應用于各種電子設備中，如電視、手機、計算機等。它們還常用于傳感器中，通過測量碳膜電阻的電阻值變化，可以獲取環境參數的信息，例如溫度和濕度的變化。

　　碳膜電阻器的工作原理基于碳膜材料的電阻特性。通過在陶瓷基底上沉積碳膜，并通過調整碳膜的厚度和面積來控制電阻值，碳膜電阻器能夠提供穩定且精確的電阻值。其高負溫度系數和良好的穩定性使其在各種電子設備和傳感器中得到廣泛應用。

　　碳膜電阻器的作用

　　碳膜電阻器是一種常見的電阻器類型，廣泛應用于各種電子設備和電路中。它的主要作用是通過改變其阻值來控制和調節電路中的電流和電壓，從而實現電路的穩定運行。以下是碳膜電阻器的主要作用和應用領域的詳細說明。

　　碳膜電阻器在電路中起到限流的作用。當電路中的電壓或電流超過了一定限值時，碳膜電阻可以有效地限制電流的大小，防止其他電子元器件因過載而損壞。這種限流功能在電源電路、保護電路等場合尤為重要。

　　碳膜電阻器可以用于分壓和穩壓。通過串聯或并聯多個碳膜電阻，可以實現電路的分壓和穩壓，使電路工作更加穩定。例如，在電源電路中，通過串聯電阻可以實現電壓的分配；在穩壓電路中，通過并聯電阻可以實現電壓的穩定。

　　碳膜電阻器還可以用于電阻匹配。在電路中使用碳膜電阻可以實現電阻的匹配，例如在放大電路中，為了使輸出信號質量更好，需要對輸入輸出端進行阻抗匹配。通過選擇合適的碳膜電阻，可以實現最佳的阻抗匹配，從而提高電路的性能。

　　碳膜電阻器還具有溫度傳感的功能。由于碳膜電阻的電阻值受溫度影響較大，因此可以用作溫度傳感器。例如，在恒溫水槽中使用碳膜電阻來控制水溫，通過監測電阻值的變化來實現溫度的精確控制。

　　除了上述作用，碳膜電阻器還具有其他一些重要的功能。例如，在濾波電路中，碳膜電阻可以與電容配合使用，形成RC濾波器，用于濾除電路中的噪聲和干擾信號。在定時電路中，碳膜電阻可以與電容配合使用，形成RC定時電路，用于實現定時功能。

　　碳膜電阻器的制造工藝相對簡單，成本較低，因此在電子、電器、資訊產品中使用量最大，價格最 便宜，品質穩定性信賴度高。它的阻值范圍寬，可以從幾歐姆到幾百萬歐姆，能夠滿足不同電路的需求。

　　碳膜電阻器在電子電路中扮演著重要的角色，通過控制和調節電流和電壓，實現電路的穩定運行。它的廣泛應用和良好的性能使其成為電子設備中不可或缺的元器件之一。

　　碳膜電阻器的特點

　　碳膜電阻器是一種常見的電阻元件，其主要特點是通過在陶瓷基體上沉積一層碳膜來實現電阻功能。以下是碳膜電阻器的詳細特點描述：

　　結構與制造工藝：

　　碳膜電阻器的制造過程涉及將氣態碳?xì)浠衔镌诟邷睾驼婵罩蟹纸?，使碳沉積在陶瓷棒或陶瓷管的表面，形成一層結晶碳膜。通過改變碳膜的厚度和在碳膜上刻槽來調整電阻值。這種制造工藝使得碳膜電阻器具有較高的精度和穩定性。

　　阻值范圍寬：

　　碳膜電阻器的阻值范圍非常廣泛，通?？梢詮膸讱W姆到幾百萬歐姆（2.1Ω~10MΩ）。這種寬廣的阻值范圍使得碳膜電阻器適用于各種不同的電路需求。

　　精度高：

　　碳膜電阻器的精度通常在±2%到±10%之間，可以通過對碳膜進行螺旋切割來微調電阻值，從而實現高精度的電阻。這種特性使得碳膜電阻器在需要精確電阻值的電路中非常有用。

　　穩定性好：

　　碳膜電阻器具有良好的長期穩定性，電壓的改變對阻值的影響極小。此外，碳膜電阻器具有負溫度系數，即溫度升高時電阻值會降低，這有助于在溫度變化較大的環境中保持電阻值的穩定。

　　高頻特性好：

　　碳膜電阻器的高頻特性較好，可以用于高頻和超高頻電路中。由于碳膜電阻器的自感電平較低（通常在0.01μH左右），因此在射頻電路中表現出較好的性能。

　　固有噪聲低：

　　碳膜電阻器的固有噪聲電動勢較低，通常在10μV/V以下。這使得碳膜電阻器在需要低噪聲的電路中表現出色，特別是在音頻和精密測量電路中。

　　成本低：

　　碳膜電阻器的制造成本相對較低，因此價格便宜。這使得碳膜電阻器在各種電子設備中得到了廣泛應用，尤其是在家用電器和普通電子設備中。

　　額定功率范圍廣：

　　碳膜電阻器的額定功率范圍從1/8W到10W不等，適用于不同功率需求的電路。較大的功率范圍使得碳膜電阻器在各種應用場景中都能找到合適的型號。

　　體積較大：

　　盡管碳膜電阻器具有許多優點，但其體積相對較大。這在某些需要緊湊設計的電路中可能是一個缺點。然而，對于大多數普通應用來說，碳膜電阻器的體積是可以接受的。

　　應用廣泛：

　　碳膜電阻器廣泛應用于各種電子設備中，包括收音機、電視機、計算機、錄像機及各種儀表等交流、直流電路中。其良好的性能和較低的成本使其成為許多電路設計中的首選電阻元件。

　　碳膜電阻器以其寬廣的阻值范圍、高精度、良好的穩定性和高頻特性，以及較低的成本，成為電子電路中不可或缺的元件之一。盡管其體積較大，但在大多數應用中，碳膜電阻器的性能優勢遠 outweigh 了這一缺點。

　　碳膜電阻器的應用

　　碳膜電阻器作為一種常見的電子元器件，因其獨特的性能和廣泛的應用領域，在現代電子技術中扮演著重要角色。本文將詳細介紹碳膜電阻器的應用場合及其在不同領域的具體用途。

　　碳膜電阻器在電子設備中的應用極為廣泛。無論是家用電器如電視、冰箱、洗衣機，還是便攜式設備如手機、平板電腦，碳膜電阻器都是不可或缺的組件。它們主要用于電路中的電流和電壓調節，確保電路的穩定運行。例如，在電源電路中，碳膜電阻器可以用來限制電流，防止過載；在信號處理電路中，它們可以用來分壓和分流，確保信號的準確傳輸。

　　碳膜電阻器在傳感器領域也有重要應用。由于碳膜電阻器具有較高的溫度系數，其電阻值會隨溫度變化而變化，因此常被用作溫度傳感器。通過測量碳膜電阻器的電阻變化，可以精確地獲取環境溫度的信息。此外，碳膜電阻器還可以用于濕度傳感器和其他環境監測設備中，通過檢測電阻值的變化來反映環境參數的變化。

　　在通信設備中，碳膜電阻器同樣發揮著重要作用。它們被廣泛應用于射頻電路、濾波器和放大器中，用于信號的調制、解調和放大。由于碳膜電阻器具有良好的高頻特性，能夠在高頻電路中保持穩定的性能，因此在無線通信、衛星通信和雷達系統中都有廣泛應用。

　　碳膜電阻器在汽車電子領域也有著廣泛的應用?，F(xiàn)代汽車中配備了大量電子控制系統，如發動機控制單元、制動系統、安全氣囊系統等。碳膜電阻器在這些系統中主要用于信號處理和電源管理，確保各個系統的正常運行。例如，在發動機控制單元中，碳膜電阻器可以用來調節點火信號的強度，確保發動機的高效運行。

　　碳膜電阻器在醫療設備、工業自動化和航空航天等領域也有重要應用。在醫療設備中，碳膜電阻器被用于心電圖機、血壓計和呼吸機等設備中，確保信號的準確傳輸和處理。在工業自動化領域，碳膜電阻器被用于各種傳感器和控制器中，實現對生產過程的精確控制。在航空航天領域，碳膜電阻器被用于導航系統、通信系統和電源管理系統中，確保設備在極端環境下的可靠運行。

　　碳膜電阻器憑借其穩定的性能、廣泛的電阻范圍和較低的成本，在各個領域都有著廣泛的應用。隨著電子技術的不斷發展，碳膜電阻器的應用領域?qū)⑦M(jìn)一步擴大，為現代科技的發展做出更大的貢獻。

　　碳膜電阻器如何選型

　　碳膜電阻器是一種常見的電子元件，廣泛應用于各種電子設備和電路中。選型時需要考慮多個因素，包括電阻值、功率、精度、溫度系數、頻率特性等。本文將詳細介紹碳膜電阻器的選型方法，并列出一些常見的型號。

　　1. 確定電阻值

　　電阻值是選擇碳膜電阻器的首要因素。電阻值的單位是歐姆（Ω），常見的電阻值范圍從幾歐姆到幾兆歐姆（MΩ）。在選擇電阻值時，需要根據電路的具體需求來確定。例如，在限流電路中，需要根據電流和電壓來計算所需的電阻值。

　　2. 確定功率

　　碳膜電阻器的功率是指其在工作時能夠承受的最大功率。常見的功率等級有1/8W、1/4W、1/2W、1W、2W、5W、10W等。選擇功率時，需要考慮電阻器在電路中的實際功耗，并留有一定的余量，以確保電阻器的安全和穩定工作。

　　3. 精度

　　精度是指電阻器的實際電阻值與標稱電阻值之間的偏差。常見的精度等級有±1%、±2%、±5%、±10%等。高精度的電阻器適用于對電阻值要求較高的電路，如精密測量?jī)x器和高精度放大電路。

　　4. 溫度系數

　　溫度系數是指電阻器的電阻值隨溫度變化的程度。碳膜電阻器的溫度系數通常為負值，范圍在-1x10^-4 Ω/°C到-8x10^-4 Ω/°C之間。選擇時需要考慮電路的工作環境溫度，以確保電阻器在不同溫度下的穩定性。

　　5. 頻率特性

　　碳膜電阻器的頻率特性是指其在不同頻率下的性能表現。高頻電路應選用分布電感和分布電容小的非線繞電阻器，如碳膜電阻器。碳膜電阻器的高頻特性較好，適用于高頻和超高頻電路。

　　6. 封裝形式

　　碳膜電阻器的封裝形式有多種，包括軸向引線型、表面貼裝型（SMD）、無引線型等。選擇時需要考慮電路板的設計和安裝方式。軸向引線型適用于傳統的穿孔安裝，表面貼裝型適用于現代的表面貼裝技術（SMT）。

　　7. 環境適應性

　　碳膜電阻器需要在不同的環境條件下工作，如濕度、振動、沖擊等。選擇時需要考慮電阻器的環境適應性，以確保其在惡劣環境下的可靠性和穩定性。

　　常見型號

　　以下是一些常見的碳膜電阻器型號：

　　RJ73 系列

　　描述：精密碳膜電阻器

　　電阻值范圍：1Ω ~ 10MΩ

　　功率：1/8W、1/4W、1/2W

　　精度：±1%、±2%

　　溫度系數：-100 ppm/°C

　　CFR 系列

　　描述：通用碳膜電阻器

　　電阻值范圍：1Ω ~ 10MΩ

　　功率：1/8W、1/4W、1/2W、1W

　　精度：±5%、±10%

　　溫度系數：-200 ppm/°C

　　RTX 系列

　　描述：小型碳膜電阻器

　　電阻值范圍：1Ω ~ 10MΩ

　　功率：0.125W

　　精度：±5%、±10%

　　溫度系數：-200 ppm/°C

　　CR 系列

　　描述：高功率碳膜電阻器

　　電阻值范圍：1Ω ~ 10MΩ

　　功率：2W、5W、10W

　　精度：±5%、±10%

　　溫度系數：-200 ppm/°C

　　CFS 系列

　　描述：表面貼裝碳膜電阻器

　　電阻值范圍：1Ω ~ 10MΩ

　　功率：1/16W、1/8W、1/4W

　　精度：±1%、±2%、±5%

　　溫度系數：-100 ppm/°C

　　結論

　　選擇合適的碳膜電阻器需要綜合考慮電阻值、功率、精度、溫度系數、頻率特性、封裝形式和環境適應性等多個因素。通過詳細了解這些參數和常見型號，可以更好地滿足電路設計的需求，確保電子設備的穩定性和可靠性。
