芯片電阻器的分類

　　芯片電阻器，也稱為貼片電阻器，是現代電子設備中不可或缺的基礎元件。根據不同的分類標準，芯片電阻器可以分為多種類型，每種類型都有其獨特的特性和應用場景。以下是芯片電阻器的主要分類及其特點：

　　按材料分類：

　　薄膜電阻器：薄膜電阻器是通過真空蒸發、磁控濺射等工藝方法將電阻材料（如鎳鉻合金）沉積在陶瓷基底上制成的。薄膜電阻器具有高精度、低溫度系數和良好的頻率特性，適用于精密測量和高頻電路。常見的薄膜電阻器包括金屬膜電阻器、金屬氧化膜電阻器和碳膜電阻器。

　　厚膜電阻器：厚膜電阻器是通過絲網印刷技術將電阻漿料（通常含有金屬氧化物和玻璃料）印刷在陶瓷基底上，然后經過高溫?zé)Y(jié)制成的。厚膜電阻器具有較高的功率承受能力和良好的機械強度，適用于大功率和惡劣環境下的應用。常見的厚膜電阻器包括金屬氧化物厚膜電阻器和玻璃釉厚膜電阻器。

　　箔電阻器：箔電阻器是通過將金屬箔（如錳銅箔）粘貼在陶瓷基底上制成的。箔電阻器具有極高的精度和穩定性，適用于高精度測量和控制電路。

　　按結構分類：

　　單片電阻器：單片電阻器是最常見的芯片電阻器類型，其電阻體和電極集成在一個陶瓷基底上。單片電阻器具有體積小、安裝方便的特點，適用于各種電子設備。

　　陣列電阻器：陣列電阻器是將多個電阻器集成在一個封裝內，形成一個電阻網絡。陣列電阻器可以節省電路板空間，簡化電路設計，適用于需要多個相同電阻值的電路。

　　按功能分類：

　　普通電阻器：普通電阻器用于一般的電路設計，如分壓、限流和阻抗匹配等。普通電阻器具有適中的精度和穩定性，適用于大多數應用。

　　精密電阻器：精密電阻器具有高精度和高穩定性，適用于精密測量和控制電路。精密電阻器的阻值誤差通常在0.1%以內，溫度系數也很低。

　　功率電阻器：功率電阻器具有較高的功率承受能力，適用于大功率電路，如電源電路和負載測試電路。功率電阻器通常具有較大的體積和散熱能力。

　　高壓電阻器：高壓電阻器能夠承受高電壓，適用于高壓電路，如高壓電源和高壓測試設備。高壓電阻器通常具有較高的絕緣電阻和耐壓能力。

　　按特殊用途分類：

　　熱敏電阻器：熱敏電阻器的電阻值隨溫度變化而變化，分為負溫度系數（NTC）和正溫度系數（PTC）兩種。熱敏電阻器廣泛應用于溫度檢測、溫度補償和過熱保護等電路。

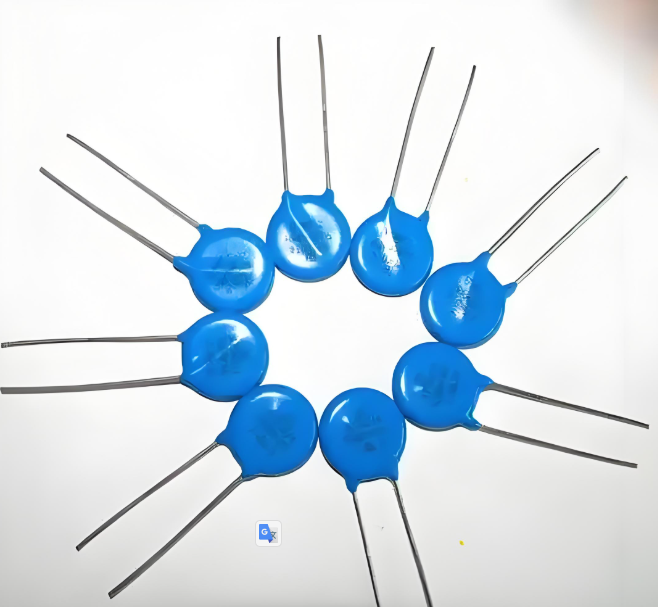

　　壓敏電阻器：壓敏電阻器具有非線性伏安特性，其電阻值隨電壓變化而變化。壓敏電阻器主要用于電壓鉗位和過壓保護電路。

　　光敏電阻器：光敏電阻器的電阻值隨光照強度變化而變化，廣泛應用于光控開關、光控調光和光電檢測等電路。

　　濕敏電阻器：濕敏電阻器的電阻值隨濕度變化而變化，廣泛應用于濕度檢測和濕度控制等電路。

　　芯片電阻器的分類多樣，每種類型都有其獨特的特性和應用場景。選擇合適的芯片電阻器對于確保電子設備的性能和可靠性至關重要。隨著電子技術的不斷發展，芯片電阻器的性能和應用范圍也在不斷擴展，為現代電子設備的設計和制造提供了更多的選擇。

　　芯片電阻器的工作原理

　　芯片電阻器（Chip Resistor），也稱為表面貼裝電阻器（Surface Mount Resistor），是現代電子設備中廣泛使用的一種電阻器。它具有體積小、安裝方便、可靠性高等優點，廣泛應用于各種電子電路中。下面將詳細介紹芯片電阻器的工作原理及其在電路中的作用。

　　一、芯片電阻器的結構

　　芯片電阻器主要由電阻體、電極和基板三部分組成。電阻體通常由金屬氧化物或金屬合金材料制成，具有較高的電阻率。電極則由導電材料制成，用于連接電路中的其他元件?；逡话悴捎锰沾苫虿ＡР牧?，具有良好的絕緣性能和熱穩定性。

　　二、芯片電阻器的工作原理

　　芯片電阻器的工作原理基于歐姆定律，即電阻器兩端的電壓（V）與通過電阻器的電流（I）成正比，比例系數為電阻值（R），公式表示為：V = I × R。當電流通過芯片電阻器時，由于電阻體具有一定的電阻率，電流會受到阻礙，部分電能轉化為熱能。這種能量損耗使得電阻器能夠調節電路中的電流和電壓。

　　具體來說，當電流通過芯片電阻器時，電阻體中的自由電子會與電阻材料中的原子發生碰撞，導致電子減速并釋放能量。這些能量以熱能的形式散發出去，從而實現了電能到熱能的轉換。由于電阻體對電流的阻礙作用，電流的大小會被調整到電路中所需要的值，從而實現對電路的控制和調節。

　　三、芯片電阻器在電路中的作用

　　調節電壓：通過在電路中加入芯片電阻器，可以實現對電路中電壓的調節。例如，在分壓電路中，芯片電阻器可以將電路中的電壓分成不同的等級，從而實現電路的分壓效果。

　　限制電流：在某些情況下，電路中的電流可能會超過所需的數值，這會對電路的安全和穩定性造成威脅。通過在電路中加入適當?shù)男酒娮杵?，可以實現對電流的限制，保證電路的安全和穩定性。

　　分壓作用：芯片電阻器可以用于分壓電路中，將電路中的電壓分成不同的等級。在分壓電路中，芯片電阻器的作用是產生分壓電壓降，從而實現電路的分壓效果。

　　濾波作用：芯片電阻器可以用于濾波電路中，實現對電路中信號的濾波效果。在濾波電路中，芯片電阻器的作用是吸收信號中的噪聲和干擾，從而提高電路的信號質量。

　　保護作用：在一些電路中，芯片電阻器可以起到保護作用，防止電路中的元件受到損壞。例如，在一些高電壓電路中，通過加入適當?shù)男酒娮杵骺梢詫崿F(xiàn)對低電壓元件的保護。

　　四、芯片電阻器的參數

　　芯片電阻器的參數包括阻值、額定功率、誤差等。阻值是指芯片電阻器的電阻大小，通常用歐姆（Ω）作為單位。額定功率是指在一定條件下能夠承受的最大功率，通常用瓦特（W）作為單位。誤差是指實際阻值與標稱阻值之間的偏差程度，通常用百分比表示。

　　芯片電阻器是電子設備中不可或缺的元件之一，其工作原理是通過限制電流的方式來調節電路中的電壓和電流。了解芯片電阻器的工作原理和作用，有助于更好地應用于電子電路設計中。

　　芯片電阻器的作用

　　芯片電阻器（Chip Resistor），也稱為表面貼裝電阻器（Surface Mount Resistor），是現代電子設備中廣泛使用的一種電阻器。它們因其小型化、高可靠性和易于自動化生產的特點，在各種電子電路中扮演著至關重要的角色。本文將詳細介紹芯片電阻器的作用及其在電子電路中的應用。

　　芯片電阻器最基本的作用是限制電流。根據歐姆定律（V=I×R），電阻器兩端的電壓（V）與通過它的電流（I）成正比，比例常數為電阻值（R）。這意味著電阻值越大，通過它的電流就越小。這一特性使得芯片電阻器能夠有效地控制電路中的電流，防止因電流過大而導致的元件損壞或電路故障。例如，在LED驅動電路中，芯片電阻器可以用來限制通過LED的電流，確保LED在安全的工作范圍內發光。

　　芯片電阻器在電路中還起到分壓的作用。當多個電阻器串聯時，每個電阻器上的電壓降與其電阻值成正比。這一特性在電源電路中尤為重要，例如在穩壓電源中，芯片電阻器可以用來分壓，確保輸出電壓的穩定性。此外，在傳感器信號調理電路中，芯片電阻器也可以用來分壓，將傳感器輸出的高電壓信號轉換為適合后續處理的低電壓信號。

　　芯片電阻器還具有分流的功能。當多個電阻器并聯時，每個電阻器上的電流與其電阻值成反比。這一特性在電流檢測電路中非常有用。例如，在電池管理系統中，芯片電阻器可以用來檢測電池的放電電流，通過測量電阻器兩端的電壓降，可以計算出通過電阻器的電流，從而實現對電池狀態的監控。

　　除了上述基本功能外，芯片電阻器在電路中還具有其他重要作用。例如，它們可以用于阻抗匹配，確保信號在傳輸過程中的最大功率輸出。在射頻電路中，芯片電阻器可以用來匹配負載阻抗和激勵源內部阻抗，從而提高信號傳輸?shù)男屎唾|(zhì)量。此外，芯片電阻器還可以用于濾波電路中，與電容組合構成RC電路，實現對信號的濾波和整形。

　　在一些特殊應用中，芯片電阻器還具有溫度補償和保護功能。例如，熱敏電阻器可以根據溫度變化調整其電阻值，從而實現對電路的溫度補償。在電源電路中，芯片電阻器可以用來限制浪涌電流，保護電路中的其他元件免受電流沖擊的損害。

　　芯片電阻器雖然體積小巧，但在電子電路中發揮著不可替代的作用。它們不僅能夠限制電流、分壓和分流，還能用于阻抗匹配、濾波、溫度補償和保護等多種功能。隨著電子技術的不斷發展，芯片電阻器的應用領域?qū)訌V泛，為現代電子設備的高性能和高可靠性提供有力保障。

　　芯片電阻器的特點

　　芯片電阻器（Chip Resistor），也稱為表面貼裝電阻器（Surface Mount Resistor），是現代電子設備中廣泛使用的一種無源元件。它們具有體積小、重量輕、安裝密度高、抗震性強、抗干擾能力強以及高頻特性優良等特點，因此在各種電子電路中得到了廣泛應用。

　　芯片電阻器的體積非常小，這使得它們非常適合用于空間受限的電子設備中。例如，智能手機、平板電腦、可穿戴設備等便攜式電子產品中大量使用了芯片電阻器。這些設備內部空間非常有限，因此需要盡可能減小電子元件的體積，以提高整體設計的緊湊性和便攜性。

　　芯片電阻器具有非常高的安裝密度。由于它們可以直接貼裝在電路板的表面，因此可以大大節省電路板的空間。這對于提高電路板的設計效率和降低成本具有重要意義。此外，芯片電阻器的安裝過程也非常簡單，通常采用自動化生產設備進行貼裝，這不僅提高了生產效率，還減少了人為操作帶來的誤差。

　　芯片電阻器還具有良好的抗震性能。由于它們是直接貼裝在電路板上的，因此在受到外部振動或沖擊時，不容易發生松動或脫落。這對于需要在惡劣環境下工作的電子設備來說非常重要，例如汽車電子、航空航天設備等。

　　芯片電阻器還具有優良的抗干擾能力。由于它們的體積小、電感低，因此在高頻電路中表現出色，能夠有效抑制電磁干擾（EMI）。這對于提高電子設備的穩定性和可靠性具有重要意義。

　　芯片電阻器的電阻值范圍非常廣泛，從幾毫歐姆到幾兆歐姆不等。這使得它們可以滿足各種不同的電路需求。例如，在電源管理電路中，需要使用低阻值的芯片電阻器來實現電流檢測和限流保護；而在信號處理電路中，則需要使用高阻值的芯片電阻器來實現電壓分壓和信號濾波。

　　芯片電阻器的制造工藝也非常成熟。通常采用厚膜或薄膜技術，在陶瓷基板上沉積電阻材料，然后通過激光修整等工藝精確調整電阻值。這使得芯片電阻器具有很高的精度和穩定性，能夠滿足高精度電路的要求。

　　芯片電阻器憑借其體積小、安裝密度高、抗震性強、抗干擾能力強以及高頻特性優良等特點，成為了現代電子設備中不可或缺的重要元件。隨著電子技術的不斷發展，芯片電阻器的應用領域?qū)訌V泛，為電子設備的性能提升和小型化做出更大的貢獻。

　　芯片電阻器的應用

　　芯片電阻器，作為一種基本且重要的電子元件，在現代電子設備中扮演著不可或缺的角色。它們廣泛應用于各種電路中，以實現電流和電壓的精確控制、信號調節、功率管理等功能。本文將探討芯片電阻器在不同領域的具體應用及其重要性。

　　芯片電阻器在信號調節中發揮著關鍵作用。在音頻設備中，電阻器用于音量控制和信號放大。例如，通過調整電阻值，可以改變音頻信號的幅度，從而實現音量的增減。此外，在傳感器應用中，電阻器用于信號調理和轉換。例如，在溫度監控系統中，電阻器可以將傳感器輸出的模擬信號轉換為適合微控制器處理的電信號，從而實現精確的溫度測量和控制。

　　芯片電阻器在功率管理中具有重要應用。在電源電路中，電阻器用于電流限制和電壓分配。例如，在開關電源中，電阻器可以限制啟動電流，防止電路過載。此外，電阻器還用于電流監測，通過測量電阻上的電壓降，可以實時監測電路中的電流，從而實現對設備功耗的精確控制。

　　在通信設備中，芯片電阻器用于信號匹配和濾波。例如，在射頻電路中，電阻器用于匹配輸入和輸出阻抗，以減少信號反射和失真。此外，電阻器還用于構建濾波器，以去除信號中的噪聲和干擾，從而提高信號的質量和穩定性。

　　在汽車電子中，芯片電阻器用于保護電路和提高系統的可靠性。例如，在電池管理系統中，電阻器用于監測電池的電壓和電流，以防止電池過充和過放。此外，電阻器還用于保護敏感的電子元件，防止過電壓和過電流造成的損壞。

　　在消費電子領域，芯片電阻器的應用同樣廣泛。例如，在智能手機和平板電腦中，電阻器用于屏幕觸摸控制、攝像頭對焦和閃光燈控制等。此外，電阻器還用于實現設備的各種功能，如音量調節、亮度調節和充電管理等。

　　芯片電阻器在現代電子設備中具有廣泛的應用。它們不僅在信號調節、功率管理和通信設備中發揮著關鍵作用，還在汽車電子和消費電子領域中扮演著重要角色。隨著電子技術的不斷發展，芯片電阻器的設計和制造將更加精密和多樣化，以滿足不同應用的需求，推動電子設備的創新和發展。

　　芯片電阻器如何選型

　　芯片電阻器，也稱為貼片電阻器，因其體積小、安裝方便、高頻特性好等優點，在現代電子設備中得到了廣泛應用。正確選擇芯片電阻器對于確保電路性能和可靠性至關重要。本文將詳細介紹芯片電阻器的選型要點，并提供一些常見型號的示例。

　　1. 確定阻值

　　首先，根據電路設計的需求計算所需的阻值。阻值的計算通常基于歐姆定律（R = U/I），其中R是電阻值，U是電壓，I是電流。例如，如果需要在220V電壓下通過0.01A的電流，所需的電阻值為22kΩ。

　　2. 選擇誤差

　　電阻器的誤差表示其實際阻值與標稱阻值之間的偏差。常見的誤差等級有±1%、±5%、±10%等。對于精度要求較高的電路，如電壓反饋電路、取樣電路等，建議選擇±1%的精度；對于一般應用，±5%的精度通常已經足夠。

　　3. 確定功率

　　電阻器的功率是指其在電路中消耗的能量。根據功率公式P = I2R，可以計算出電阻器所需的功率。例如，如果通過22kΩ電阻器的電流為0.01A，則功率為2.2W。為了確保電阻器的長期穩定工作，建議選擇功率至少為實際功率兩倍的電阻器。因此，在上述例子中，可以選擇5W的電阻器。

　　4. 選擇封裝

　　芯片電阻器的封裝決定了其尺寸和形狀。常見的封裝有0201、0402、0603、0805、1206等。選擇封裝時需要考慮PCB板的空間、生產工藝和維修便捷性等因素。例如，如果PCB板空間有限，可以選擇0402或0603封裝；如果需要更高的功率，可以選擇1206封裝。

　　5. 考慮工作溫度范圍

　　電阻器的工作溫度范圍是選型時不可忽視的重要參數。電阻器的實際工作溫度應包括環境溫度和因功耗引起的溫升。例如，如果環境溫度為85°C，電阻器的溫升為15°C，則實際工作溫度為100°C。為了確?？煽啃?，建議選擇工作溫度超過100°C的電阻器。

　　6. 考慮成本和采購風險

　　在滿足電路性能要求的前提下，應盡量選擇成本較低、采購方便的電阻器。例如，如果電路對精度要求不高，可以選擇±5%的電阻器而不是±1%的電阻器。此外，應盡量選擇市場上常見且穩定的型號，以減少采購風險。

　　常見芯片電阻器型號示例

　　0603WAF1002T5E

　　封裝：0603

　　阻值：10kΩ

　　精度：±1%

　　功率：1/10W

　　制造商：UniOhm臺灣厚聲

　　RC0603FR-0710KL

　　封裝：0603

　　阻值：10kΩ

　　精度：±1%

　　功率：1/10W

　　制造商：YAGEO（國巨）

　　CFR-2512X-10K

　　封裝：2512

　　阻值：10kΩ

　　精度：±1%

　　功率：1W

　　制造商：Vishay

　　PR0603B10K0J

　　封裝：0603

　　阻值：10kΩ

　　精度：±5%

　　功率：1/10W

　　制造商：Panasonic

　　結論

　　芯片電阻器的選型是一個綜合考慮多個參數的過程。通過確定阻值、選擇誤差、確定功率、選擇封裝、考慮工作溫度范圍以及權衡成本和采購風險，可以確保選擇的電阻器既滿足電路性能要求，又具有良好的可靠性和經濟性。希望本文提供的選型要點和常見型號示例能對您的電路設計有所幫助。
