MELF電阻器的分類

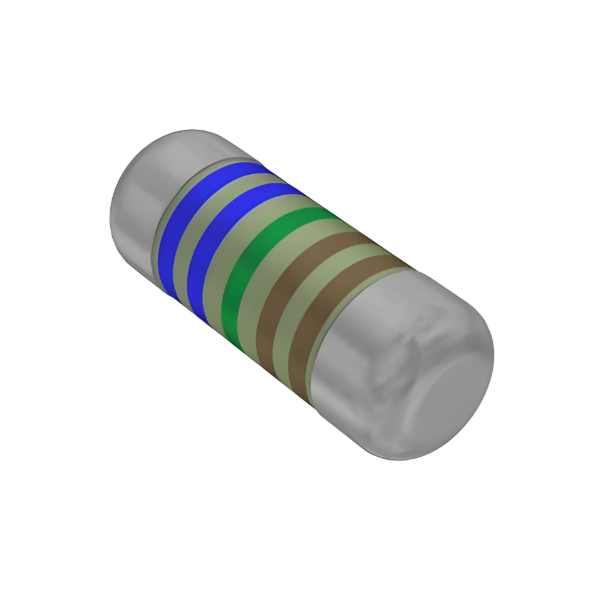

　　MELF（Metal Electrode Leadless Face）電阻器是一種圓柱形表面貼裝電阻器，因其獨特的結構和性能特點，在許多高可靠性應用中得到了廣泛應用。根據不同的材料和制造工藝，MELF電阻器可以分為以下幾類：

　　碳膜MELF電阻器：

　　碳膜MELF電阻器是通過在高鋁陶瓷基柱表面濺射碳膜來制造的。這種類型的電阻器具有較高的熱穩定性和脈沖負載能力，因?yàn)樘寄さ纳A點非常高（約3900K），能夠承受高脈沖負載產生的熱效應。碳膜MELF電阻器通常用于需要高穩定性和高可靠性的應用中。

　　金屬膜MELF電阻器：

　　金屬膜MELF電阻器是在高鋁陶瓷基柱表面沉積金屬合金膜（如鎳鉻合金）制造的。這種類型的電阻器具有較低的溫度系數和較高的精度，適用于需要高精度和低溫度漂移的應用。金屬膜MELF電阻器的制造工藝相對復雜，但其性能優越，能夠提供穩定的電阻值和良好的耐熱性。

　　薄膜MELF電阻器：

　　薄膜MELF電阻器是通過在陶瓷基體上沉積均勻的金屬合金膜來制造的。這種類型的電阻器具有較高的脈沖負載能力和良好的機械強度。薄膜MELF電阻器的制造工藝包括在電阻層中切割螺旋槽以達到目標電阻值，然后涂敷保護層并印上色環標識。薄膜MELF電阻器適用于需要高可靠性和高穩定性的應用。

　　跨接用0Ω電阻器：

　　跨接用0Ω電阻器是一種特殊的MELF電阻器，主要用于電路中的跨接和連接。這種類型的電阻器沒有實際的電阻值，但可以提供可靠的電氣連接。0Ω電阻器在電路設計中非常有用，特別是在需要精確控制電流和電壓的應用中。

　　增強型金屬膜MELF電阻器：

　　增強型金屬膜MELF電阻器是專門為高功率應用設計的。這種類型的電阻器具有更高的耐功率性能和更好的散熱特性。例如，F(xiàn)irstohm的EFP系列增強型金屬膜MELF電阻器符合IEC60115-1標準，電阻值范圍為0.51Ω至10MΩ，最大承受功率可達5W，最高耐壓為450V。增強型金屬膜MELF電阻器適用于電源、通信、醫療和照明等應用。

　　MELF電阻器的分類不僅基于其材料和制造工藝，還基于其性能特點和應用領域。每種類型的MELF電阻器都有其獨特的優點和適用范圍，選擇合適的MELF電阻器可以顯著提高電路的性能和可靠性。在實際應用中，工程師需要根據具體的需求和工作環境來選擇最合適的MELF電阻器類型。

　　MELF電阻器的工作原理

　　MELF（Metal Electrode Leadless Face）電阻器是一種高性能的薄膜電阻器，其獨特的圓柱形設計和制造工藝使其在許多高可靠性應用中表現出色。MELF電阻器的工作原理主要涉及其材料選擇、結構設計和制造過程，這些因素共同決定了其優異的電氣性能和可靠性。

　　首先，MELF電阻器的核心材料是高級陶瓷和金屬合金。陶瓷體通常由85%的氧化鋁構成，這種材料具有良好的絕緣性和熱穩定性。金屬合金則作為電阻層，通過沉積工藝均勻地覆蓋在陶瓷體上。這種均質的金屬合金薄膜具有高電阻率和良好的溫度系數，能夠提供精確的電阻值。

　　其次，MELF電阻器的圓柱形結構是其獨特之處。這種結構不僅提供了更大的表面積，有助于散熱，還使得電阻器能夠承受更高的瞬時功率。電阻值是通過在金屬合金薄膜上切割螺旋槽來實現的。這一過程由激光完成，能夠精確控制電阻值，確保其初始精度和穩定性。螺旋槽的設計使得電流在電阻器內部均勻分布，避免了局部過熱和熱點的形成，從而提高了電阻器的脈沖負載能力和長期穩定性。

　　此外，MELF電阻器的兩端經過金屬化處理，并安裝了鍍鎳鋼端接帽。這些端接帽不僅提供了良好的電氣連接，還增強了電阻器的機械強度。電阻元件外部覆蓋了一層保護涂層，旨在防止電氣機械和環境條件的影響，如濕氣、灰塵和化學腐蝕。這層保護涂層進一步提高了電阻器的可靠性和使用壽命。

　　MELF電阻器的制造過程相對復雜，但這也是其高性能的原因之一。首先，在高級陶瓷體上沉積均勻的金屬合金膜，然后通過激光切割螺旋槽來達到所需的電阻值。接下來，將鍍鎳鋼端接帽壓到金屬化棒上，最后覆蓋保護涂層并進行純錫鍍層處理，以確保最佳的可焊性。

　　MELF電阻器的這些特點使其在許多應用中表現出色，尤其是在需要高可靠性、高精度和高穩定性的場合。例如，在高壓檢測、電池管理系統、汽車電子和工業控制等領域，MELF電阻器能夠提供卓越的性能。其圓柱形結構和薄膜技術的結合，使得MELF電阻器在脈沖負載能力、溫度系數和長期穩定性方面都優于傳統的SMD電阻器。MELF電阻器的工作原理基于其獨特的材料選擇、結構設計和制造工藝。這些因素共同作用，使得MELF電阻器在高可靠性應用中成為一種理想的選擇。

　　MELF電阻器的作用

　　MELF（Metal Electrode Leadless Face）電阻器是一種特殊的表面貼裝器件（SMD），其獨特的圓柱形設計和制造工藝使其在許多高可靠性應用中表現出色。MELF電阻器的主要作用和優勢可以從以下幾個方面進行詳細闡述。

　　MELF電阻器具有很高的可靠性。由于其圓柱形結構和兩端的金屬化處理，MELF電阻器在長期穩定性、防潮性、可靠性以及對溫度循環影響的抵抗力方面提供了更高水平的性能。這種結構使得MELF電阻器在面對環境變化和機械應力時更加穩定，從而延長了其使用壽命。

　　MELF電阻器具有優異的脈沖處理能力。與傳統的厚膜電阻器和薄膜片式電阻器相比，MELF電阻器能夠更好地承受高脈沖負載。這是因?yàn)镸ELF電阻器采用了均勻的金屬合金膜，這種材料具有高熱穩定性和良好的導熱性能。此外，MELF電阻器的幾何形狀和膜材料的選擇也有助于提高其脈沖負載能力。這些特點使得MELF電阻器在需要處理瞬時高電流的應用中表現出色，如電源濾波、開關電源和高頻電路等。

　　MELF電阻器可以以非常低的溫度系數制造，有時低至5ppm/°C。這意味著在溫度變化時，MELF電阻器的電阻值變化非常小，從而保證了電路的穩定性和精度。這對于需要高精度電阻值的應用非常重要，如精密測量儀器、傳感器和數據采集系統等。

　　MELF電阻器的圓柱形結構提供了與安裝空間相關的最佳額定功率和脈沖負載能力。盡管標準的扁平片式電阻器在制造過程中更便宜且更易于處理，但MELF電阻器的性能優勢使其在許多高要求的應用中成為具有成本效益的解決方案。例如，在汽車電子、航空航天和醫療設備等領域，MELF電阻器的高性能和可靠性使其成為首選。

　　MELF電阻器的制造工藝相對復雜，但這也為其帶來了許多優勢。MELF電阻器是通過在高級陶瓷體上沉積均勻的金屬合金膜來制造的，陶瓷棒或主體通常為85%的氧化鋁。然后，將鍍鎳鋼端接帽壓到金屬化棒上，并使用激光在電阻層中切割一個螺旋叢，以達到所需的電阻值。這種制造工藝確保了MELF電阻器的高精度和一致性。

　　MELF電阻器在許多高可靠性應用中發揮著重要作用。其獨特的圓柱形設計、優異的脈沖處理能力、低溫度系數、高功率密度和可靠的制造工藝使其成為許多高性能電子設備中的關鍵組件。盡管MELF電阻器的成本相對較高，但其卓越的性能和可靠性使其在許多關鍵應用中具有不可替代的地位。

　　MELF電阻器的特點

　　MELF（Metal Electrode Leadless Face）電阻器是一種特殊的表面貼裝電阻器，其獨特的設計和制造工藝賦予了它許多優異的性能特點。以下是MELF電阻器的主要特點：

　　抗脈沖能力強：MELF電阻器最大的特點之一是能夠承受高脈沖負載。這得益于其均勻無拐點的圓柱形結構，使得發熱均勻，從而提高了電阻器的壽命和可靠性。相比之下，傳統的片式薄膜電阻由于存在拐點，各點發熱量不均勻，容易影響壽命。

　　高可靠性：MELF電阻器在長期穩定性、防潮性、可靠性以及對溫度循環影響的抵抗力方面表現出色。這些特性使得MELF電阻器在高可靠性應用中得到了廣泛應用，如航空航天、軍事設備和高精度儀器等領域。

　　低溫度系數：MELF電阻器可以制造成具有非常低的溫度系數，有時低至5ppm/°C。這意味著在溫度變化時，電阻值的變化非常小，從而保證了電路的穩定性和精度。

　　圓柱形結構：MELF電阻器呈圓柱形，兩端均有金屬化處理。這種結構不僅提供了更好的機械強度，還使得電阻器在安裝時更加穩定，不易受到機械應力的影響。

　　制造工藝復雜：MELF電阻器的制造工藝比標準的厚膜SMD電阻器更為復雜。它們是通過在高級陶瓷體上沉積均勻的金屬合金膜來制造的，陶瓷棒或主體通常為85%的氧化鋁。然后，將鍍鎳鋼端接帽壓到金屬化棒上，再通過激光切割電阻層以達到所需的電阻值。最后，電阻元件被覆蓋上一層保護涂層，以防止各種電氣機械和環境條件的損害。

　　多種尺寸和外形：MELF電阻器有多種尺寸和外形，以適應不同的應用需求。常見的尺寸包括MMB（0207L）、MMA（0204L）和MMU（0102L），分別對應不同的功率和電壓等級。

　　標記代碼：由于MELF電阻器是圓柱形的，不適合在表面上印刷字符，因此通常使用彩色條帶來標記電阻值和容差。常見的標記代碼包括四頻段代碼、五頻段代碼和六頻段代碼，分別適用于不同的電阻值和公差要求。

　　適用于高要求應用：盡管MELF電阻器比標準的SMD電阻器更昂貴，但其卓越的性能使其在需要額外性能的應用中具有明顯優勢。例如，在需要高穩定性和高可靠性的電路中，MELF電阻器是理想的選擇。

　　MELF電阻器憑借其抗脈沖能力強、高可靠性、低溫度系數、圓柱形結構、復雜的制造工藝、多種尺寸和外形以及獨特的標記代碼等特點，成為了許多高要求應用中的首選電阻器。

　　MELF電阻器的應用

　　MELF（Metal Electrode Leadless Face）電阻器是一種高性能的薄膜電阻器，因其獨特的圓柱形設計和卓越的性能，在許多高可靠性應用中得到了廣泛應用。MELF電阻器的主要應用領域包括但不限于以下幾個方面：

　　高脈沖負載應用：MELF電阻器具有卓越的脈沖負載能力，這使得它們?cè)谛枰惺芨呙}沖電流的應用中表現出色。例如，在DC/DC轉換器的吸收電路中，MELF電阻器可以有效地吸收瞬時脈沖，保護電路免受損壞。此外，在脈沖寬度調制（PWM）應用中，MELF電阻器也能提供穩定的性能。

　　電機控制器：在電機控制器中，MELF電阻器的高可靠性和穩定性使其成為理想的選擇。電機控制器需要處理高電流和高電壓，MELF電阻器的圓柱形設計和金屬合金薄膜結構能夠提供更好的散熱性能和機械強度，確保在高應力條件下的穩定運行。

　　光伏逆變器：光伏逆變器需要實現電能的雙向流動，這對電阻器的性能提出了嚴格的要求。Firstohm的EFP系列MELF電阻器具有耐功率、散熱性好、長期可靠性高的特點，是光伏逆變器中限流功率電阻的優秀選擇。

　　故障指示器：故障指示器是智能電網的重要檢測設備，需要在電路中選用穩定性高、耐沖擊的元件。Firstohm的SM系列MELF電阻器具有精度高、耐沖擊、機械強度高等優勢，能夠承受母線負載變化帶來的沖擊效應，是故障指示器電壓取樣電路中電阻元件的優秀選擇。

　　自動體外除顫器（AED）：AED是一種能夠自動偵測傷病患心律脈搏并施以電擊使心臟恢復正常運作的儀器。Firstohm的SRM系列MELF電阻器具有優異的抗突波性能，非常適合在AED上使用，確保在緊急情況下能夠可靠地工作。

　　通信設備：在通信設備中，MELF電阻器的高可靠性和穩定性能夠確保信號傳輸?shù)臏?zhǔn)確性和穩定性。MELF電阻器的低溫度系數和高精度使其在高頻通信電路中表現出色。

　　醫療設備：醫療設備對元件的可靠性和穩定性要求極高。MELF電阻器的高可靠性和長期穩定性使其在醫療設備中得到廣泛應用，如心電圖機、血壓計等。

　　汽車電子：在汽車電子系統中，MELF電阻器的高可靠性和抗突波性能能夠確保在惡劣環境下的穩定運行。例如，在車載IGBT驅動電路中，MELF電阻器能夠提供穩定的柵極驅動，確保電路的正常工作。

　　MELF電阻器憑借其卓越的性能和可靠性，在許多高要求的應用領域中發揮著重要作用。無論是高脈沖負載應用、電機控制器、光伏逆變器，還是故障指示器、AED、通信設備、醫療設備和汽車電子，MELF電阻器都能提供穩定、可靠的性能，滿足各種嚴苛的應用需求。

　　MELF電阻器如何選型

　　MELF電阻器（Metal Electrode Leadless Face）是一種圓柱形表面貼裝電阻器，因其獨特的結構和性能特點，在許多高可靠性應用中得到了廣泛應用。MELF電阻器具有高可靠性、良好的脈沖處理能力、低溫度系數和高精度等優點。在選型時，需要綜合考慮多個因素，以確保所選電阻器能夠滿足具體應用的需求。

　　1. 根據浪涌電壓等級選型

　　MELF電阻器的一個重要特點是其抗脈沖能力。在選擇MELF電阻器時，需要根據應用中的浪涌電壓等級來確定電阻器的耐壓能力。例如，如果應用中要求承受2kV的浪涌電壓，可以選擇多個串聯的MELF電阻器來分擔電壓。假設0204封裝的680kΩ MELF電阻器能承受1kV的浪涌電壓，那么至少需要選擇2~3個串聯使用。

　　2. 根據爬電距離和電氣間隙選型

　　爬電距離和電氣間隙是確保電氣安全的重要參數。在高電壓應用中，需要選擇具有足夠爬電距離和電氣間隙的MELF電阻器。不同的封裝尺寸和額定電壓會影響這些參數。例如，MMB（0207L）封裝的MELF電阻器尺寸為5.8mm x 2.2mm，額定功率為1.0W，最高耐壓為500V；而MMA（0204L）封裝的MELF電阻器尺寸為3.6mm x 1.4mm，額定功率為0.25W，最高耐壓為200V。

　　3. 根據額定功率選型

　　MELF電阻器的額定功率是指在特定環境條件下，電阻器能夠連續承受的最大功率。常見的MELF電阻器額定功率有0.1W、0.25W、0.5W、1W、2W等。在選擇時，需要根據應用中的實際功率需求來確定。例如，F(xiàn)irstohm的EFP系列MELF電阻器額定功率范圍從0.5W到5W，適用于高功率應用。

　　4. 根據溫度系數選型

　　溫度系數是指電阻值隨溫度變化的比率。在高精度應用中，需要選擇溫度系數低的MELF電阻器。常見的溫度系數有50ppm/°C、25ppm/°C、10ppm/°C等。例如，F(xiàn)irstohm的EFP系列MELF電阻器可以提供±200/400/600/800ppm/°C四種溫漂系數，適用于不同精度要求的應用。

　　5. 根據封裝尺寸選型

　　MELF電阻器的封裝尺寸直接影響其安裝空間和散熱性能。常見的封裝尺寸有MMB（0207L）、MMA（0204L）、MMU（0102L）等。選擇時需要根據PCB布局和空間限制來確定。例如，MMU封裝的MELF電阻器尺寸為2.2mm x 1.1mm，適用于空間受限的應用。

　　6. 根據精度選型

　　MELF電阻器的精度是指其標稱值與實際值之間的偏差。常見的精度有±0.1%、±0.5%、±1%等。在高精度應用中，需要選擇精度高的MELF電阻器。例如，F(xiàn)irstohm的EFP系列MELF電阻器制造公差可低至0.1%，適用于精密測量和控制應用。

　　7. 根據應用環境選型

　　MELF電阻器的防護等級和環境適應性也是選型時需要考慮的因素。例如，F(xiàn)irstohm的EFP系列MELF電阻器工作溫度范圍為-55°C到155°C，適用于極端環境下的應用。此外，還需要考慮防潮、防塵等要求。

　　8. 根據成本選型

　　雖然MELF電阻器在性能上具有優勢，但其制造成本相對較高。在選型時，需要在性能和成本之間找到平衡點。例如，如果應用對精度和溫度系數要求不高，可以選擇成本較低的MELF電阻器。

　　結論

　　MELF電阻器的選型需要綜合考慮浪涌電壓等級、爬電距離和電氣間隙、額定功率、溫度系數、封裝尺寸、精度、應用環境和成本等多個因素。通過合理選型，可以確保所選MELF電阻器能夠滿足具體應用的需求，提高系統的可靠性和性能。常見的MELF電阻器型號包括Firstohm的EFP系列、MMB（0207L）、MMA（0204L）、MMU（0102L）等，這些型號在不同的應用中表現出色，值得優先考慮。
