74LS161引腳圖及功能表詳解

引言

74LS161是一種經典的TTL（晶體管-晶體管邏輯）集成電路，屬于4位二進制同步計數器，廣泛應用于數字電路設計和各種電子設備中。其具有異步清零、同步置數、計數和保持等多種功能，能夠通過級聯實現更高位數的計數，是數字系統設計中不可或缺的組件之一。本文將詳細介紹74LS161的引腳圖、功能表及其工作原理，并探討其在實際應用中的典型電路設計。

一、74LS161概述

74LS161是低功耗肖特基TTL系列集成電路，具有功耗低、速度快等特點。其核心功能為4位二進制同步計數，支持從0000到1111的16個狀態循環計數。通過靈活配置其引腳功能，可實現異步清零、同步置數、計數保持等操作，并可通過進位輸出端（RCO）實現多片級聯，形成更高位數的計數系統。

該芯片的典型應用場景包括：

• 數字時鐘：通過級聯多個74LS161芯片，結合譯碼和顯示電路，可實現完整的秒、分、時計數功能。

• 分頻電路：利用其計數特性，將高頻時鐘信號分頻為低頻信號，例如將16MHz信號分頻為1MHz。

• 序列信號發生器：通過預設數據輸入端和控制信號，生成特定序列信號，用于通信或測試領域。

• 狀態機設計：作為狀態寄存器，存儲和更新系統狀態值。

其技術參數包括：

• 工作電壓范圍：4.75V至5.25V

• 最大輸入電流：1mA

• 工作溫度范圍：0°C至+70°C

• 時鐘頻率：高達25MHz

• 功耗：典型功耗10mW

• 上升/下降時間：約20ns

二、74LS161引腳圖及功能說明

1. 引腳圖

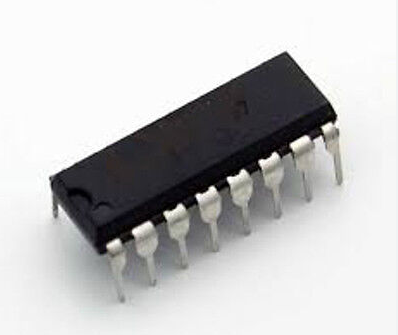

74LS161采用16引腳雙列直插式封裝，各引腳功能如下：

2. 引腳功能詳解

（1）異步清零端（CR）

• 功能：當CR=0時，計數器立即清零，輸出Q3Q2Q1Q0變?yōu)?000，與時鐘信號無關。

• 特點：異步清零操作不需要等待時鐘脈沖CP的配合，是一種快速復位方式。

• 應用場景：需要快速復位的應用，如系統初始化或故障恢復。

（2）時鐘脈沖輸入端（CP）

• 功能：計數器在CP的上升沿進行計數或其他操作。

• 特點：同步計數器，所有計數操作都發生在時鐘信號的上升沿，確保多個計數器之間的同步。

• 應用場景：需要精確計時的系統，如數字時鐘或分頻電路。

（3）并行數據輸入端（D0-D3）

• 功能：用于同步置數時輸入數據。當LD=0且CP上升沿到來時，將D0-D3端的數據并行置入計數器。

• 特點：允許將計數器設置為任意初值，而不僅僅從零開始計數。

• 應用場景：需要精確控制起始狀態的場景，如時間延遲或特殊分頻器設計。

（4）計數控制端（CTP和CTT）

• 功能：當CTP和CTT同時為高電平時，計數器正常計數；當其中任意一腳為低電平時，計數器保持原數據。

• 特點：通過控制CTP和CTT的電平，可以靈活控制計數器的計數和保持狀態。

• 應用場景：需要暫停計數或保持當前計數值的場景，如狀態機設計。

（5）同步置數端（LD）

• 功能：低電平有效。當LD=0且CP上升沿到來時，將D0-D3端的數據并行置入計數器。

• 特點：同步置數操作需要與CP上升沿同步，確保數據的準確加載。

• 應用場景：需要動態改變計數器初值的場景，如分頻器設計。

（6）計數器輸出端（Q0-Q3）

• 功能：輸出計數值的二進制表示，Q0為最低位，Q3為最高位。

• 特點：輸出端可直接連接其他邏輯電路或顯示設備，如數碼管。

• 應用場景：數字顯示、狀態監控等。

（7）進位輸出端（RCO）

• 功能：當計數器計到1111時，RCO輸出高電平，可用于級聯多個計數器。

• 特點：通過連接RCO到下一級計數器的使能端，可以設計8位、12位甚至更高位的計數系統。

• 應用場景：需要更高位數計數的場景，如大型數字系統。

（8）電源端（VCC）和接地端（GND）

• 功能：VCC接+5V電源，GND接地，為芯片提供工作電壓。

• 特點：74LS161的工作電壓范圍為4.75V至5.25V，適用于5V供電系統。

• 應用場景：所有數字電路設計的基礎。

三、74LS161功能表

74LS161的功能表描述了其在不同輸入條件下的工作狀態，如下表所示：

功能表說明

1. 異步清零：當CR=0時，無論其他輸入端狀態如何，計數器立即清零，輸出全為0。

2. 同步置數：當CR=1且LD=0時，在CP上升沿到來時，將D0-D3端的數據并行置入計數器。

3. 正常計數：當CR=LD=CTP=CTT=1時，在CP上升沿到來時，計數器加1，RCO在計數器計到1111時輸出高電平。

4. 計數保持：當CTP或CTT中任意一腳為低電平時，計數器保持原狀態，不計數。

四、74LS161工作模式

1. 計數模式

當CR=1、LD=1、CTP=1、CTT=1時，計數器在時鐘信號CP的上升沿進行計數，計數值從0000遞增到1111，共16個狀態。當計數器計到1111時，RCO輸出高電平，可用于級聯多個計數器。

2. 異步清零模式

當CR=0時，無論其他引腳狀態如何，計數器立即被清零，輸出Q3Q2Q1Q0變?yōu)?000。這是一種異步清零操作，與時鐘信號無關。

3. 同步置數模式

當CR=1、LD=0時，在時鐘信號CP的上升沿，將D0-D3端的數據并行置入計數器，使Q3Q2Q1Q0=D3D2D1D0。這是一種同步置數操作，需要與CP上升沿同步。

4. 保持模式

當CTP或CTT中任意一腳為低電平時，計數器保持原狀態，不計數。這是一種計數保持操作，可用于暫停計數或保持當前計數值。

五、74LS161典型電路設計

1. 16進制計數器

74LS161本身是一個16進制計數器，其計數范圍從0000到1111。當CTP=CTT=LD=1、CR=1時，計數器在CP的上升沿進行計數，RCO在計數器計到1111時輸出高電平。

2. 任意進制計數器

通過合理應用計數器的清零功能和置數功能，一片74LS161可以組成16進制以下的任意進制分頻器。具體方法包括：

（1）異步清零法

將計數過程中的第M+1個狀態（不是有效狀態）反饋給清零端CR，達到清零目的，從而實現模M計數。例如，設計一個12進制計數器，當Q3Q2Q1Q0=1011時，通過與非門將CR置為0，實現異步清零。

（2）同步置數法

將數據輸出端Q接上與非門后接回并行啟用控制端LD，同時設置數據輸入端A0-A3的值。當Q端為某個特定狀態時，通過與非門將LD置為0，并在下一個CP上升沿將A0-A3的值置入計數器。例如，設計一個12進制計數器，當Q3Q2Q1Q0=1011時，通過與非門將LD置為0，并在下一個CP上升沿將0000置入計數器。

3. 多片級聯計數器

當需要的進制大于16時，就需要多片74LS161來實現。方法是將低位的進位端RCO接入高位的CTP、CTT端，芯片共用CP時鐘信號。例如，設計一個32進制計數器，可以使用兩片74LS161級聯實現。

（1）異步級聯

低位片的輸出信號RCO作為高位片的時鐘輸入信號CP。當?shù)臀黄嫈?shù)到1111時，RCO輸出高電平，觸發高位片計數。

（2）同步級聯

兩個時鐘輸入端同時接入計數脈沖信號CP，以低位片的進位輸出信號RCO作為高位片的計數控制信號CT。當?shù)臀黄嫈?shù)到1111時，RCO輸出高電平，使高位片開始計數。

六、74LS161與其他計數器的比較

1. 74LS161與74LS160的比較

• 74LS161：4位二進制同步計數器，計數范圍從0000到1111，即0到15。

• 74LS160：4位十進制同步計數器，計數范圍從0000到1001，即0到9。

區別：

• 計數模式：74LS161是二進制計數，74LS160是十進制計數。

• 應用場景：74LS161適用于需要二進制計數或?qū)ΧM制數據進行處理的電路，如數字分頻器、數字時鐘電路等；74LS160常用于需要十進制計數的場合，如數字顯示電路、計數式定時器等。

2. 74LS161與74LS163的比較

• 74LS161：4位二進制同步計數器，采用異步清零方式。

• 74LS163：4位二進制同步計數器，采用同步清零方式。

區別：

• 清零方式：74LS161的清零操作不需要等待時鐘脈沖CP的配合，是一種快速復位方式；74LS163的清零操作需要在下一個時鐘脈沖到來時才會清零，是一種同步復位方式。

• 應用場景：74LS161適用于需要快速復位的應用場景；74LS163適用于需要精確同步二進制計數的系統中使用，如一些對計數同步性要求較高的數字邏輯電路、數據存儲地址計數等場景。

七、74LS161的應用實例

1. 數字時鐘

通過級聯多個74LS161芯片，并結合適當?shù)淖g碼和顯示電路，可構成完整的數字時鐘系統。例如，使用三片74LS161分別實現秒、分、時的計數功能，每片74LS161的進位輸出端RCO連接到下一片74LS161的計數控制端CTP和CTT，實現級聯計數。

2. 分頻電路

利用74LS161的計數功能，可將輸入的高頻時鐘信號進行分頻，得到所需的低頻信號。例如，將16MHz的時鐘信號分頻為1MHz的信號。具體方法是通過設置計數器的初值和檢測進位輸出端RCO的狀態，實現分頻因子。

3. 序列信號發生器

通過合理設置并行數據輸入端D0-D3和控制信號，可產生特定的序列信號，用于通信、測試等領域。例如，設計一個產生0101序列信號的電路，可通過設置D0-D3的值為0101，并在CP的上升沿將該值置入計數器，實現序列信號的生成。

4. 狀態機設計

在狀態機設計中，74LS161可作為狀態寄存器來存儲和更新狀態值。例如，設計一個簡單的狀態機，通過設置74LS161的初值和檢測進位輸出端RCO的狀態，實現狀態轉移和狀態保持。

八、74LS161的優缺點

1. 優點

• 功能完整：具有異步清零、同步置數、計數和保持等多種功能，可滿足不同應用場景的需求。

• 使用方便：引腳定義清晰，功能表明確，易于設計和調試。

• 級聯能力強：通過進位輸出端RCO可實現多片級聯，形成更高位數的計數系統。

• 功耗低：典型功耗僅為10mW，適用于電池供電的嵌入式系統。

2. 缺點

• 工作電壓范圍有限：主要適用于5V供電系統，隨著現代低功耗設備（如3.3V或1.8V系統）的普及，74LS161在這些應用中的適應性較弱，需要額外的電平轉換電路來與這些低電壓系統兼容。

• 噪聲抗擾能力相對較差：相對于CMOS電路，TTL電路的噪聲抗擾能力相對較差，特別是在高頻環境下。

• 異步清零可能帶來時序問題：在復雜的系統設計中，異步信號可能導致不穩定的清零操作，尤其是在高速時鐘環境下，異步清零信號與其他邏輯可能不協調，導致數據不一致。

九、結論

74LS161作為一種經典的同步四位二進制計數器，在數字電路設計中具有廣泛的應用。其具有異步清零、同步置數、計數和保持等多種功能，通過合理配置其引腳功能，可實現16進制以下的任意進制分頻器，并通過級聯實現更高位數的計數。盡管其存在一些缺點，如工作電壓范圍有限、噪聲抗擾能力相對較差等，但在需要快速復位、精確計時的應用場景中，74LS161仍然是一種不可或缺的組件。

通過本文的詳細介紹，相信讀者對74LS161的引腳圖、功能表及其工作原理有了更深入的了解。在實際應用中，可根據具體需求靈活配置74LS161的引腳功能，實現各種數字電路設計。
