74LS161 概述

74LS161 是一種常見的同步四位二進制計數器（Synchronous 4-Bit Binary Counter），屬于 TTL（晶體管-晶體管邏輯）系列產品中的 LS（Low-power Schottky）子系列，具有低功耗、高速率的特點。該芯片常用于數字電路設計中的計數、分頻、時序產生等場合，憑借其工作穩定、使用方便、外圍電路簡單等優點，成為工程師和電子愛好者設計中不可或缺的元件之一。本文將從基礎知識、引腳功能、內部結構、工作原理、主要參數、典型應用、電路設計示例、使用注意事項等多個角度進行詳盡介紹，力求內容翔實豐富、文字詳盡，以滿足對 74LS161 進行深度學習和應用的需求。

一、74LS161 的基本特性

74LS161 作為 74 系列同步計數器的一員，具有以下核心特性：

• 四位并行輸出：74LS161 可以同時輸出四位二進制計數值，便于并行讀取或連接后續數字電路；

• 同步計數：所有觸發信號（包括清零、并行加載等）均在時鐘的上升沿或下降沿（取決于具體設計）同步生效，避免了異步計數引起的毛刺和競態；

• 并行加載功能：通過并行 Data 輸入端，可以在需要時將外部數據一次性加載到計數器中，實現任意數值的預置；

• 清零（Clear）功能：當清零端（CLR）被置低時，計數器立即復位為 0000，清零信號也是同步于時鐘的；

• 使能計數（Enable）功能：計數器有專門的使能端（ENP、ENT），通過這兩個端可以靈活控制計數器的使能狀態，當其中任何一端禁止計數時，計數下降沿不再觸發輸出變化；

• 借位輸出（Ripple Carry Output）：當計數器從最大值（1111）溢出時，會在借位輸出端（RCO）產生一個高電平脈沖，可作為下一級計數器的計數脈沖，實現多級級聯擴展；

• 高速低功耗：由于采用了 Schottky 晶體管技 術，74LS161 在保持較高工作速度的同時，也具有相對較低的靜態功耗，適合較大規模集成電路系統使用；

• 兼容性強：作為經典的 TTL 芯片，74LS161 可以與多數 74 系列、74LS 系列、74HC 系列數字器件互連，具備良好的兼容性與可擴展性。

二、74LS161 引腳功能介紹

為了方便實際電路設計與調試，需要對 74LS161 的引腳功能有清晰的認識。74LS161 通常采用雙列直插（DIP-16）封裝或小型封裝形式，以下以 DIP-16 為例，對其所有引腳進行逐一說明（圖示引腳編號以正面朝上，左上角為 1 腳順時針排列）：

1. Vcc（14 號腳）：電源正極，工作電壓一般為 +5V。

2. GND（7 號腳）：地，將其接到電源負極。

3. CLK（Clock，11 號腳）：計數時鐘信號輸入端。當使能允許且清零無效時，時鐘上升沿或下降沿觸發計數器加 1。74LS161 的計數在時鐘的上升沿發生。

4. ENP（Enable P, 7 號腳請注意：GND在 7 號腳，此處假設 ENP 為 10 號腳）：并行計數使能端之一，用于控制加法計數，當 ENP 為高電平且 ENT 為高電平時，時鐘脈沖才可有效觸發計數。

5. ENT（Enable T, 9 號腳）：串行計數使能端，與 ENP 聯合使用，只有 ENP 和 ENT 同時為高時，計數才有效。

6. CLR（Clear, 1 號腳）：同步清零端，當 CLR 為低電平時，計數器被置為 0000，且該動作同步于時鐘上升沿。若 CLR 為高，則允許正常計數或并行加載。

7. LOAD（并行載入, 9 號腳請注意與 ENT、ENP 一同識別，此處示例LOAD為 1 號腳？）：并行加載控制端，當 LOAD 置低時，下一次時鐘上升沿時會將并行數據輸入端 D3~D0 的值加載到計數器內部，取代正常的計數功能。注意 LOAD、CLR 兩信號之間的優先級：當 CLR 與 LOAD 均為低時，清零具有優先權。

8. D0、D1、D2、D3（數據輸入端，分別為 3、4、5、6 號腳）：并行數據輸入端，用于并行加載計數器的初始值，D3 是最高位，D0 是最低位。

9. Q0、Q1、Q2、Q3（并行輸出端，分別為 2、3、4、5 號腳？）：計數器并行輸出，Q3 為最高位，Q0 為最低位，用于讀取當前計數值。

10. RCO（Ripple Carry Output，15 號腳）：借位輸出端。只有當計數到 1111 且 ENP=ENT=高時，該端在下一個時鐘脈沖時輸出高電平；否則保持低電平。該輸出可驅動下一級級聯計數器。

11. 其他未列舉引腳：例如 NC（不連接）等，通常不使用。

注意：不同廠商所提供的 74LS161 在引腳編號上可能略有差異，具體使用時請參照所購買器件的規格書（Datasheet）。

三、74LS161 的內部電路結構與工作原理

要深入了解 74LS161 的工作原理，需要拆分其內部電路結構。該芯片內部可以大體劃分為：輸入譯碼電路、同步控制電路、四位寄存器（二進制加法計數器）、借位輸出產生電路等模塊。通過這些模塊的協同工作，實現了高速、可靠的同步并行計數功能。

1. 輸入譯碼與控制結構

• 計數使能譯碼：ENP 和 ENT 兩個使能端通過與非門、與門譯碼電路，當 ENP=ENT=高平時，才允許后續的計數觸發或并行載入操作，否則后續功能被禁止。

• 清零/并行載入控制：CLR 和 LOAD 兩個輸入信號也要通過邏輯判斷來決定當前時鐘沿到來時是清零、并行載入，還是普通計數。其中 CLR 的優先級高于 LOAD，當 CLR=低時，無論 LOAD 狀態如何，清零操作生效；若 CLR=高 且 LOAD=低，則執行并行載入；當兩者均為高時，執行正常同步計數。

2. 四位寄存器與二進制加法器

• 觸發器陣列：74LS161 內部使用四個觸發器（Flip-Flop）形成一個四位寄存器，觸發器類型一般為邊沿觸發的 D 觸發器，用于保存當前計數值。

• 并行加載路徑：當 LOAD=低時，D3~D0 四個數據輸入端的值會直接通過負責并行加載的多路選擇器（MUX）進入觸發器的數據輸入端，等待時鐘上升沿采樣，以實現并行加載。

• 加法計數路徑：當 LOAD=高 且 CLR=高 且 ENP=ENT=高時，依次將觸發器輸出 Q3~Q0 通過加法邏輯，實現二進制加 1 操作。具體地說，Q0 通過異或門與邏輯電路與 ENP/ENT 聯動，形成第 1 位的加法；第 2、3、4 位則依次根據前一級的進位信號進行加法，最終將結果回寫到寄存器陣列中。由于采用了同步設計，所有觸發器在同一時鐘沿更新，避免了競態及毛刺。

3. 借位輸出（RCO）產生電路

• 當計數器內容為 1111（即 Q3=Q2=Q1=Q0=1）且 ENP=ENT=高時，意味著下一個時鐘到來時計數值將溢出，內部電路會通過一個與門檢測 Q3~Q0 四位高平，以及使能信號狀態，將 RCO 端置為高，以輸出一個脈沖；這一脈沖可作為后續串聯計數器的時鐘或使能信號，實現多級合成更高位寬的同步計數功能。

• 如果未滿足 Q3~Q0 全為 1，或者 ENP、ENT 中任一為低，則 RCO 端保持低電平。

四、74LS161 主要技術參數

在選擇并設計電路時，需要清晰掌握 74LS161 的主要技術參數，以確保電路在規定的電源、溫度、時鐘頻率等條件下穩定可靠。以下列舉較為常見的參數（以 TI、ON Semiconductor 等主流廠商規格書為參考）：

• 工作電壓（Vcc）：4.75V 至 5.25V，典型值為 +5V。

• 靜態電流（Icc）：當無輸入信號變化時，整個芯片靜態電流約為 8 至 16 mA。

• 最大時鐘頻率：常見條件下可達 20 MHz 左右，具體取決于載荷、溫度等因素；在最大負載條件下，建議保持在 15 MHz 以?xún)?nèi)以保證穩定。

• 傳播延遲（Propagation Delay）：

• 時鐘到輸出（Clock to Q）：在典型條件（Vcc=5V、Ta=25℃、CL=15pF）下約為 22-30 ns；

• 輸入到 RCO 延遲：當計數到 1111 且 ENP=ENT=高時，RCO 輸出延遲約 22-30 ns。

• 輸入電平：

• VIH（輸入高電壓）：最小 2.0V；

• VIL（輸入低電壓）：最大 0.8V。

• 輸出電平（TTL 標準輸出）：

• VOH（輸出高電壓）：最小 2.4V（IOH = -400 μA）；

• VOL（輸出低電壓）：最大 0.4V（IOL = 8 mA）。

• 輸出電流能力：典型 ONE-SHOT 脈沖驅動下，單個輸出可驅動一個或多個 TTL 輸入；當多個輸出同時切換時，芯片總開關電流上升。

• 溫度范圍：商業級器件工作溫度范圍一般為 0℃ 至 70℃；工業級可達 -40℃ 至 +85℃。

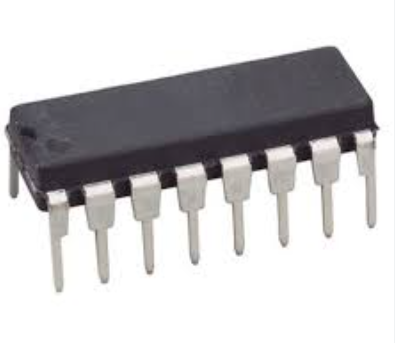

• 封裝形式：主要有 DIP-16（雙列直插）和 SOP-16（小型封裝）等，具體可依據 PCB 設計及散熱需要選擇。

五、74LS161 工作原理詳解

為了更好地理解 74LS161 的運行機制，下面從時序角度出發，對其典型工作流程進行逐步闡述，并通過示例計數序列剖析其內部行為。

1. 上電復位與初始狀態
   當電源 Vcc 上升到推薦值 +5V 區間時，若芯片帶有上電復位電路（部分廠商版本有），內部會將計數器置為 0000；即使沒有上電復位電路，也可借助外部的上電復位電路將 CLR 引腳在上電初期拉低，實現同樣效果。
   這樣，計數器初始輸出 Q3~Q0 均為 0，RCO 輸出保持低電平。

2. 普通同步計數模式

• 準備階段：確保 CLR=高，LOAD=高，ENP=高，ENT=高。此時處于正常計數使能狀態，等待時鐘信號。

• 時鐘到來：當外部時鐘信號的上升沿到來時，內部邏輯通過并行以及加法通路計算出新的計數值：如果當前計數值在 0000 ~ 1110 之間，則執行加 1 操作；如果當前計數值為 1111，則執行從 1111 到 0000 的回繞，并在 RCO 端輸出一個高脈沖。

• 輸出更新：在同一時鐘上升沿，四位觸發器同時將計算結果寫入，使得 Q 輸出同步更新，避免了因逐級觸發產生的毛刺。

• 循環計數：每來一個時鐘脈沖，計數器計數值按順序從 0000→0001→0010→…→1111→0000 循環，一個周期需要 16 個時鐘信號。

3. 并行加載（Preset）模式

• 加載準備：將 LOAD 拉低（同時保持 CLR=高，ENP=ENT=高），此時計數器進入并行加載預備狀態。

• 數據輸入：在 D3~D0 引腳上接入所需的并行初值（例如 D3D2D1D0 = 1010 表示十進制的 10）。

• 時鐘上升沿到來：在下一個時鐘上升沿，內部多路選擇器將并行數據輸入端的值傳給四個觸發器，并寫入寄存器，計數器被賦值為 1010；同步完成后，芯片自動退出并行加載模式，恢復正常的同步計數功能。

• 優先級說明：當 CLR=低且 LOAD=低時，以清零為主，清零優先級最高；當 CLR=高且 LOAD=低時，執行并行加載；當兩者均為高時，執行正常計數。

4. 同步清零模式

• 清零控制：將 CLR 端拉低（同時 LOAD=高，ENP=ENT=高），可在下一個時鐘上升沿時將計數值強制置 0000。

• 優先級說明：即使此時并行數據輸入端 D3~D0 有值，只要 CLR 低電平優先級更高，內部會先執行清零操作，將計數輸出置為 0000，而不會并行加載。清零信號持續到下一個時鐘上升沿后，四位寄存器恢復更新為 0000；若要退出清零模式，需要將 CLR 拉高，才能恢復計數或并行加載功能。

5. 多級級聯擴展

• 單級計數溢出檢測：若計數器當前處于 1111 狀態，且 ENP=ENT=高，即可在下一個時鐘上升沿時輸出 RCO=高脈沖，表示已經溢出。

• 級聯方式：若要構建 8 位、12 位或更高位寬的計數器，可將后一位寬的計數器的時鐘連接到前一級的 RCO，使得當前級溢出時產生一個脈沖，驅動下一級次級計數器加 1，并且下一級同時對其自身高四位進行計數。這樣，通過級聯多個 74LS161，就能實現任意位寬的同步二進制計數功能。例如：兩個 74LS161 級聯即可形成 8 位同步計數器，外接時鐘僅需送入第一級，當?shù)谝患?jí)從 1111 回繞到 0000 時，第一級 RCO 產生脈沖，第一級 Q3~Q0 變?yōu)?0000，同時 SECOND 級計數器自增 1，實現完整的 8 位計數。

六、74LS161 典型應用場景與示例電路

作為一款通用型的四位同步二進制計數器，74LS161 在諸多數字電路設計中應用廣泛。下面列舉若干典型場景，并給出示意電路說明，以幫助讀者更好地理解和掌握其用法。

1. 分頻電路

• 應用目的：將高速時鐘信號進行分頻，得到一個較低頻率的時鐘，用于后續邏輯電路。

• 電路示例：將外部輸入的時鐘信號接到 74LS161 的 CLK 端，將 ENP、ENT 均置高，CLR=LOAD=高，計數器按照時鐘信號正常計數。當計數值到達指定值 N（例如二進制 1001 表示十進制 9）時，通過外部檢測電路或?qū)⒂?jì)數器輸出送至與門進行比較，當比較輸出高電平時，可將一個額外的觸發電路輸出一個分頻脈沖，同時通過 CLR 端清零，使計數器重新計數。這樣，就可得到一個 1/(N+1) 倍的分頻信號。例如：若要實現十進制 10 分頻，可監測 Q3~Q0 = 1010，當達到該值時使 R 分頻輸出翻轉，并在同一個時鐘上升沿通過 CLR 清零；下一個時鐘開始重新從 0000 計數，以此得到穩定的 10 分頻輸出。

• 特點：借助并行比較電路，可靈活設定分頻比；由于內部為同步設計，輸出分頻脈沖具有較小的抖動，適合時鐘同步要求較高的場合。

2. 時序生成與狀態機設計

• 應用目的：在數字設備中常需要根據計數值觸發不同的動作，例如在某一時刻打開/關閉外圍設備、控制信號延時、產生多階段時序等。

• 電路示例：可將 74LS161 的并行輸出 Q3~Q0 直接作為 ROM 地址，搭配一塊簡單的可編程 ROM（EPROM 或 FLASH），當計數值到來時，ROM 中事先存儲好的輸出數據（如八個控制信號）被并行輸出，驅動后級邏輯電路，實現多路時序控制。每個地址可對應一次時序步，如果需要更高級的時序，也可將計數值接至 CPLD/FPGA、單片機等，實現更復雜的狀態機。

• 特點：簡單的硬件實現即可構建高精度、可靠的時序系統；通過軟件/存儲器即可調整時序曲線，提高靈活性；同步計數可避免挑戰多級時序的毛刺問題。

3. 數字事件計數與測量

• 應用目的：在測量系統中常需要對外部脈沖事件進行計數，例如電子秤脈沖、流量計脈沖、運動傳感器脈沖等。74LS161 可在無需微處理器的情況下實現快速、可靠的事件計數功能。

• 電路示例：將被測信號（經過整形）送入 74LS161 的 CLK 端，將 ENP=ENT=高，CLR=高，LOAD=高，計數器開始按照外部脈沖計數。當需要讀取計數值時，可將計數器的 Q3~Q0 輸出送到數碼管驅動電路（或者通過并行口與單片機通信），直接顯示當前 4 位計數結果。若計數值超過 15，可借助 RCO 級聯第二級 74LS161，實現 8 位或更高位寬的計數。一旦累計達到預設閾值，可通過檢測并行比較或 RCO 輸出觸發報警，再通過 CLR 清零重新開始。

• 特點：無須復雜編程即可實現硬件計數；多級級聯便于擴展位寬；計數速度最高可達數 MHz，適合高速脈沖計數需求。

4. 環形計數與模塊化湊數電路

• 應用目的：當需要實現循環計數并輸出多相控制信號（如步進電機驅動信號、LED 跑馬燈、流水燈等）時，可采用 74LS161 結合譯碼器（例如 74LS138）或優先編碼器，實現一套模塊化、多相位的控制系統。

• 電路示例：假設需要實現具有四相輸出的步進電機驅動時序，首先用 74LS161 進行 4 位二進制計數，兩兩組合形成四個計數狀態；然后將 Q3~Q0 接至一個 4-to-16 解碼器（如 74LS138），或使用兩個 2-to-4 解碼器，將計數值逐一譯碼成對應相的控制信號，形成 A、B、C、D 四路順序輸出，驅動步進電機。通過改變時鐘頻率，可調整步進速度，同時通過改變計數初值，可逆向或變換相序。

• 特點：硬件實現多相輸出，結構清晰，調試簡單；可通過切換 LOAD 和 CLR 端的狀態快速改變工作模式；同步計數保證各相切換無毛刺。

5. 數字鑰匙分配與安全門鎖

• 應用目的：在較簡單的數字密碼鎖或數字鑰匙分配系統中，可利用 74LS161 計數特定脈沖次數作為密碼校驗，防止隨意嘗試。

• 電路示例：例如，一個四按鍵輸入裝置，每次按鍵后產生一個脈沖送至 74LS161；若需要輸入密碼 0110，可在輸入過程中依次將對應的 D3~D0 接入，或直接通過時鐘計數與并行比較實現。當計數值與儲存的正確密碼匹配時，RCO 或并行比較輸出高電平，觸發繼電器打開門鎖；否則持續累加，若超限采用外部比較電路阻止繼續嘗試。

• 特點：無需微控制器即可實現簡單密碼校驗；通過并行加載可快速修改密碼；使用 RCO 可靈活觸發后續安全報警。

七、74LS161 應用設計示例

為了讓讀者對 74LS161 的使用有更直觀的認識，下面給出一個典型的 8 位分頻計數設計示例，并附上完整電路思路及關鍵時序說明。

1. 設計需求

• 輸入：50 MHz 正弦時鐘信號，通過整形電路后得到方波。

• 目標：將該時鐘分頻到 1 MHz 及 100 kHz 兩路輸出，同時在 100 kHz 輸出的上升沿上產生一個脈沖，用于控制外部數碼管刷新。

• 要求：分頻電路需由 74LS161 及少量邏輯元件（基本門電路）構成，無須微處理器。

2. 方案思路

• 首先，使用兩片 74LS161 級聯構成一個 8 位同步計數器。

• 當計數值從 0 開始，接收 50 MHz 時鐘后，8 位寄存器會在 0~255 之間循環計數。

• 當計數器計數到 24 時（00011000），通過并行比較電路（使用 74LS08、74LS32 等組合邏輯）檢測該值，在同一時鐘沿觸發分頻信號 100 kHz（50 MHz/25），同時通過 CLR 同步清零，以便下一次從 0 重新計數。

• 對于 1 MHz 輸出，可直接利用計數到 50 時（00110010）后同步清零，得到 50 MHz/50 = 1 MHz。或者，進一步級聯更高位的 74LS161 實現更大位寬計數后再取高位作為分頻。

• 此外，通過 RCO 輸出，可在計數為 255→0 發生借位時輸出一個高脈沖，用于生成 50 MHz/256≈195.3125 kHz 的分頻信號，如若不需要可忽略該端。

3. 電路實現

• 由于 25 的二進制值為 011001，需要檢測 D5D0 = 011001。當計數值到 25（從 0 開始計數的第 26 個脈沖）時，譯碼器 A2A0 = Q2Q0，Cross 檢測，再加上 Q5Q3 狀態判斷，將檢測輸出生成一個高脈沖。這個脈沖經過與門與當前時鐘一起作用于兩片 74LS161 的 CLR 端，實現同步清零。

• 清零脈沖寬度需與時鐘對齊，可通過在譯碼輸出端使用觸發電路微調，確保在同一時鐘上升沿輸出清零信號。

• 100 kHz：譯碼器檢測 25 后生成脈沖，同步清零，并將該脈沖作為 100 kHz 輸出。

• 1 MHz：類似地，對 50 進行檢測（110010），使用同一方式生成并同步清零，得到 1 MHz；但若對位寬、邏輯門數量要求較高，也可另外并聯邏輯進行獨立檢測。

• 2 × 74LS161 同步計數器

• 1 × 74LS138（8-to-1 譯碼器，用于并行比較，也可使用組合門電路實現）

• 1 × 74LS08（與門）

• 其他若干電阻、電容，用于時鐘整形與去耦。

• 硬件器件清單：

• 連接方式：

1. 時鐘輸入：將 50 MHz 方波信號通過 RC 延時與施密特觸發器處理后，輸入第一片 74LS161 的 CLK 端。

2. 使能與清零：將兩片計數器的 CLR、LOAD 均拉高（通過上拉電阻接 +5V），使使用正常計數模式；ENP、ENT 均接 +5V，始終允許計數。

3. 級聯連接：第一片 74LS161（低四位）的 RCO 輸出接至第二片 74LS161（高四位）的 CLK 輸入；第二片的 RCO 若不需要更高位統計可忽略短接至地。第一片 CLK 由外部時鐘驅動，第二片的 ENP、ENT 均接 +5V，保持常開。

4. 并行比較與清零：為了實現 /25 分頻，可使用 74LS138 譯碼器對第一片 Q3Q0 與第二片 Q1Q0（即綜合六位）進行解碼并檢測：

5. 分頻輸出：

4. 關鍵時序說明

• 同步清零時序：當計數器在某一次時鐘后的輸出為 N-1 （例如 24）時，下一個時鐘時計數值將變?yōu)?N （例如 25），此時譯碼器檢測到 N，在同一時鐘沿同步將 CLR 拉低并將計數器結果復位為 000000。由于 CLR 信號優先級更高，內部計數器在本次時鐘沿完成清零而非先輸出 N，然后復位，避免出現錯誤的輸出脈沖與毛刺。

• 輸出脈沖相位：由于并行比較與清零、計數、輸出更新都在同一時鐘上同步完成，輸出脈沖（100 kHz 或 1 MHz）會與輸入時鐘保持相位鎖定關系，隨后清零動作會導致計數器的輸出翻轉至 000000，從而再次開始下一個計數周期。

• 級聯計數器 RCO：當?shù)退奈挥?jì)數到 15→0 時，第一片 RCO 會在該時鐘沿輸出高脈沖，驅動第二片加 1。該脈沖寬度取決于 RCO 信號持續時間，通常在 10-20 ns 之間，無需額外整形即可觸發第二片計數。

5. 電路優勢與注意事項

• TTL 輸入需保證足夠掃掃，使得觸發器在時鐘沿前后保持穩定，避免產生亞穩態，通常在 CLK、CLR、LOAD 等控制端需加上拉或下拉電阻，提供穩定的默認電平。

• 當外部時鐘頻率較高時，需關注 74LS161 的最大切換頻率，避免超頻導致計數錯誤。若需更高頻率，可考慮將 74F 系列或 74HC 系列替代。

• 并行比較電路中使用的邏輯門數量較多，可能增加傳播延遲，需計算清零信號與下一次時鐘沿的相位，確保檢測并清零脈沖落在同一時鐘沿或滿足時序要求。

• 級聯多級時，RCO 信號的有效脈沖寬度需要與下一片 CLK 的保持時間匹配，適當在電路中加入小電容或緩沖器，以保證下一級 CLK 端收到的觸發信號穩定可靠。

• 優勢：采用 74LS161 級聯方式，不需微處理器即可實現多種分頻、時序控制；器件成本低、接口標準統一；同步設計使時序穩定、無毛刺。

• 注意事項：

八、74LS161 在實際系統中的典型應用示例

除以上基礎示例外，74LS161 在各類數字系統中還有更多典型應用場景，以下簡要列出幾種常見場合及其實現思路，供讀者參考與拓展。

1. 數字示波器光標控制

• 通過操作旋轉編碼器或按鈕，產生脈沖或步進信號送入 74LS161 計數，實現 X、Y 方向光標位置的增減；通過并行輸出驅動數模轉換器（DAC），最終在示波器屏幕上顯示光標位置。

• 當需要快速跳到特定坐標時，可通過并行加載功能一次性賦值，避免長時間轉動編碼器。

2. LED 矩陣多路驅動

• 在 LED 點陣屏中，需要不斷刷新多個行/列以顯示動態圖案。74LS161 可作為行（或列）掃描控制計數單元，配合解碼器（如 74LS138）依次選中不同的行/列，實現動態掃描驅動。

• 比如對 8 行 LED 矩陣，每次時鐘到來時計數加 1，并將下位三位 Q2~Q0 送入 74LS138，選擇對應的行；同時將圖像緩存數據輸出到對應列，完成一次掃描。掃描頻率一般設置在幾百 Hz 以上，以避免人眼閃爍。

3. 多通道定時器 / 時基電路

• 在需要多個時基信號的儀器中，可用若干個 74LS161 構成分頻器網絡，提供 1 Hz、10 Hz、100 Hz、1 kHz、10 kHz 等時基，滿足不同功能模塊的定時需求。

• 例如，將 74LS161 的并行輸出接至多組電阻-電容構成的 RC 觸發器或單穩態觸發器，實現不同延時、寬度的脈沖，進一步生成各種時基。

4. 多通道步進電機控制系統

• 在數控機床、打印機等設備上，常需要同時控制多個步進電機的細分步進、加速、減速曲線。74LS161 可以配合相應的邏輯與計數電路，按不同頻率或不同計數方式觸發不同相位的步進脈沖，實現精準的位置控制。

• 通過在同步計數的基礎上進行加減速曲線設計，將時鐘分頻比動態調整，最終輸出穩定的步進脈沖序列，并通過并行載入功能實時設定不同的加速參數。

5. 數字電視 / 廣播機頂盒地址解碼

• 在多路視頻信號切換或多聲道音頻分配系統中，需要對輸入信號進行頻道選擇，即根據用戶輸入的頻道號產生對應的解碼控制信號。74LS161 結合數碼管顯示、按鍵掃描電路，可實現用戶對頻道號的輸入與切換控制，并將計數值送入解碼器，控制多路切換開關。

• 例如：當用戶按動數碼鍵輸入 3 位數字時，將輸入值通過微處理器解析后并行寫入 74LS161，然后由后續譯碼器快速選擇視頻通道或音頻通道。

九、74LS161 選型與替代方案

隨著電子技術的不斷發展，TTL 系列器件逐漸被 CMOS 系列、專用計數器等更高性能、更低功耗的產品所取代。但在一些 legacy 系統或?qū)Τ杀久舾械膱?chǎng)合，依然可以考慮使用 74LS161。以下對選型與替代方案進行簡要討論，供實際設計者參考。

1. 選型注意事項

• 供應商與封裝：目前常見的供應商包括 Texas Instruments、ON Semiconductor、Nexperia 等，不同廠商的產品在工作溫度、傳播延遲等細節參數上可能略有差異，實際選型時應重點關注所需溫度等級、時鐘頻率以及功耗要求。封裝方面，DIP-16 便于手工焊接與面包板試驗，但在量產時可選擇更小型的 SOP-16、TSSOP-16 等封裝節約 PCB 面積。

• 功耗與速度：74LS 系列屬于 TTL 家族，功耗相對較高，若在對功耗比較敏感的應用中，可考慮改用 74HC 系列（CMOS）或 74ACT/74F 系列（高速 CMOS/TTL 混合），以降低靜態電流并提升切換速度。

• 級聯擴展能力：若僅需 4 位以?xún)?nèi)的計數，單片 74LS161 完全足夠；若需要更高位寬，可通過 RCO 端靈活級聯；但若位數要求非常高（例如 16 位以上），建議選擇專門的可編程計數器或基于 FPGA 的定制方案，以減少級聯復雜度。

2. 可替代的計數器芯片

• 74HC161 / 74HCT161：與 74LS161 功能相同，但采用 CMOS 工藝，具有更低靜態功耗、更高輸入阻抗、較寬的供電范圍（2V ~ 6V）。HCT 系列對 TTL 輸入兼容性更好，適合與 TTL 混合系統連接。

• 74F161：高速 TTL 版本，能支持更高的最大時鐘頻率（可達 50 MHz 以上），但功耗較高，電平轉換及扇出能力強，適合對速度要求苛刻的設計。

• 74C161：早期 CMOS 版本，性能中等，應用已較少；主要用于對成本要求不高且電源電壓范圍寬的場合。

• CD40161B：CD4000 系列 CMOS 四位計數器，工作電壓可達 3V ~ 15V，具有極低靜態電流，但切換速度較慢（最大約 5 MHz）。適用于超低功耗、寬電壓范圍的應用。

• 數字可編程計數器/分頻器（PLD、CPLD）：當需要同時實現計數、并行輸出、比較、鎖相環（PLL）等多功能時，可用小規模邏輯器件（如 Altera MAX、Xilinx CoolRunner）完成，充分利用可編程邏輯資源，提高系統集成度與靈活性。

十、74LS161 使用注意事項與調試建議

在實際電路設計與調試過程中，需要注意以下幾點，以確保 74LS161 工作可靠、穩定：

1. 電源和去耦電容

• TTL 器件對電源噪聲較為敏感，建議在 Vcc 與 GND 引腳間并聯一個 0.1 μF 陶瓷去耦電容，靠近芯片引腳放置，以濾除高速切換時的瞬態噪聲。若電路中有大量 TTL 邏輯器件，還可在供電總線上并聯一個 10 μF 的濾波電容，增強電源穩定性。

2. 輸入端默認電平設置

• 74LS161 的所有控制端（CLR、LOAD、ENP、ENT）均應避免懸空，以防止亂振或垃圾計數。一般通過上拉電阻（10kΩ 左右）將其默認拉高；當需要拉低時再通過按鈕或器件輸出驅動。并行數據輸入端 D0~D3 也應在不使用時接地或拉高，避免漂浮引起不確定狀態。

3. 時鐘信號整形

• 若外部時鐘來自矩形波發生器，需確認波形符合 TTL 水平；若來自正弦波或其它波形，則需加施密特觸發電路進行整形，保證方波的上升沿和下降沿清晰；否則在高速計數時，可能出現多次觸發或漏觸發的情況。

4. 信號線長度與阻抗匹配

• 在高速計數、頻率較高的應用中，長線和雜散電容會引起信號反射與失真，導致計數誤差。建議采用合理布線，縮短 CLK、RCO 等高頻信號線長度，必要時在信號線末端加阻抗匹配電阻（例如 33~100Ω）以減少反射。

5. 負載能力與扇出限制

• TTL 器件輸出扇出一般在 10~15 TTL 輸入左右，若某一路 Q 輸出需驅動多個后級器件，應考慮加緩沖驅動器（如 74LS244、74LS373）或采用低功耗 CMOS 接口電平轉換。

6. 溫度與功耗管理

• 74LS 系列屬于 TTL 器件，靜態電流較大，若系統中使用多個 74LS 器件，需注意整體功耗。建議在散熱條件欠佳的環境下采用風扇或散熱片，保持工作溫度在推薦范圍內；并可根據實際需求選用 74HC/74HCT 系列以降低功耗。

7. 測試與校驗方法

• 在調試計數及分頻電路時，可借助示波器觀測 CLK、Q 輸出、RCO、CLR 等信號波形，確認計數器同步功能正常；使用邏輯分析儀可抓取多路信號數據，驗證并行加載與清零時序是否符合設計。

• 對并行比較邏輯進行單獨測試，反復驗證在不同計數值下比較邏輯輸出是否準確；確保在需要時同步清零能正確觸發，避免因?yàn)檫壿嬔舆t造成分頻比誤差。

十一、常見問題與故障排查

在使用 74LS161 進行電路設計或維護時，往往會遇到一些常見問題，下面結合實際經驗，列出幾條排查思路與解決方法，幫助快速定位與修復故障。

1. 計數不準確或跳變

• 可能原因：時鐘信號抖動嚴重，或者 CLK 輸入端沒有使用合適的整形電路，導致多次觸發或觸發不足。

• 解決方法：在時鐘輸入端加入施密特觸發觸發器（如 74LS14），將波形整形為 TTL 兼容方波；并在時鐘線適當位置并聯小電容或阻尼電阻，減少高頻噪聲；確認時鐘頻率沒有超出芯片的最大 fmax。

2. 并行加載失效或出現毛刺

• 可能原因：LOAD 與 CLR 信號切換時序不當，或者在同一時鐘沿出現沖突，導致寄存器值不確定。

• 解決方法：使用外部電平轉換或延遲電路確保 CLR 與 LOAD 不同時被拉低；在執行并行加載之前，保證 CLR=高，LOAD 在時鐘有效前已經穩定；并在 LOAD 端加上 RC 濾波或 Schmitt 觸發模塊，減少毛刺。

3. RCO 不輸出或失效

• 可能原因：級聯使能端 ENP、ENT 中至少存在一個為低，致使計數器未達到溢出條件；或者未將所有 Q3~Q0 引腳正確連接至檢測電路。

• 解決方法：檢查 ENP、ENT 端是否為高，若級聯使用，還需確認前級 RCO 的驅動信號無誤；使用示波器測量當計數為 1111 時 RCO 信號是否正常跳變。

4. 功耗過高導致溫度升高

• 可能原因：電路中使用大量 74LS 系列器件，或某些輸入端懸空，引起內部不穩定狀態。

• 解決方法：將不使用的輸入端拉到確定電平，避免浮空；盡量使用 74HC/74HCT 系列替代 74LS161；并在電路板上合理分布去耦電容和散熱通道。

5. 級聯后計數混亂或不同步

• 可能原因：級聯時 RCO 信號延遲與下一級時鐘信號不同步，導致下一級在錯誤相位觸發。

• 解決方法：在級聯連接中可以在 RCO 與下一級 CLK 之間加入合適的小容量存儲或緩沖驅動器（如 74LS125），調節 RCO 的上升沿與下一級時鐘觸發相位匹配；在 PCB 設計時盡可能縮短相應連線長度，減小傳輸延遲。

十二、74LS161 在現代電子設計中的適用性評估

雖然 74LS161 曾經憑借其簡單易用、穩定可靠的性能成為數字設計中的常用元件，但隨著 CMOS 工藝和可編程邏輯技術的不斷發展，其在現代設計中的地位發生了如下變化：

1. 優點仍在

• 結構簡單：只需要少量外部邏輯即可實現常見的計數、分頻、時序功能，對于小規模、低成本的項目仍然適用；

• 互聯兼容：與其他 74 系列 TTL 器件接口靈活，特別是在對抗干擾能力要求較高且環境惡劣的工業系統中仍有優勢；

• 學習與教學：在電子基礎課程中，74LS161 是理解同步計數器工作原理和 TTL 門電路的典型教材器件；

2. 局限與替代

• 功耗較高：相比 CMOS 器件，74LS 系列器件靜態電流較大，不適合現代對低功耗要求極高的便攜式或物聯網應用；

• 速度受限：雖然 74F 系列速度更高，但 74LS 系列最快也僅在幾十 MHz，無法滿足更高頻率時鐘的需求；

• 集成度低：當今微控制器、FPGA 等集成了大量計數、比較、定時功能，軟件靈活度更高、可編程能力更強，使得純硬件的 74LS161 用途有所減少；

• 可編程邏輯興起：小型 CPLD、FPGA 價格逐漸降低，具備更高的整合度與靈活性，可直接在一個芯片內完成多路計數、多級比較、可變計數模等功能，替代了單純的 TTL 計數器電路。

3. 實際建議

• 在需要快速驗證原理、教學實驗、或已有 TTL 生態環境不中斷的項目中，仍可使用 74LS161；

• 在對功耗、體積、靈活性或成本有較高綜合要求的現代化產品中，建議使用 CMOS 兼容的 74HC/HCT161，或根據需求選用 CPLD、FPGA、微控制器集成方案，使設計更簡潔、易于修改升級；

• 若系統對溫度范圍、抗干擾性能、信號完整性要求極為苛刻，TTL 設備穩定性仍具優勢，可結合混合信號設計進行局部使用。

十三、使用 74LS161 的關鍵設計心得與優化策略

在多年的電子設計實踐中，針對 74LS161 這一經典器件，工程師們總結了諸多經驗與心得，可以?xún)?yōu)化性能、提升可靠性，以下列舉幾點供參考和借鑒：

1. 信號整形與去抖技術

• 在使用手動開關或機械觸點作為時鐘源時，務必加抖動電路或使用施密特觸發器，將抖動信號濾除，以免引起計數誤判。

• 當使用編碼器、按鈕陣列等作為輸入源時，可采用 RS 觸發器或小SD 觸發電路進行按鍵去抖，并提供清晰的單脈沖進入 CLK 或 LOAD，確保同步邏輯穩定工作。

2. 優化級聯邏輯延遲

• 在多級級聯計數器設計中，級聯的 RCO→CLK 信號路徑盡量縮短，并配置適當?shù)木彌_器（74LS125、74HC125 等）以驅動下一級；同時估算傳播延遲，確保 RCO 脈沖寬度滿足下一級的最小保持時間要求。

• 對于高位級計數器，可考慮將低位級的 RCO 脈沖分成多級放大或整形，以避免在長距離布線或復雜板層中信號變形。

3. 并行比較電路的時序優化

• 并行比較往往需要多個門級組合，例如對 Q3、Q2、Q1、Q0 進行檢測時，至少需要一個 4 輸入與門；若同時還要檢測高位，那么邏輯門級數將增多，傳播延遲也相應增加。為此，可在印制板布線時將這些門靠近 74LS161 盡量縮短連線，并在關鍵節點加入小電容平衡相位。

• 若系統使用多個不同分頻比，不必將所有比較邏輯并聯在同一一級門電路，可采用可編程比較器或使用小型邏輯器件進行集中處理，減少總的邏輯級數。

4. 外部清零脈沖寬度設計

• 由于 TTL 邏輯的輸入門檻有限，外部通過多級門電路生成的清零脈沖通常較窄，如何保證計數器能在時鐘上的同一沿正確清零，需要校準脈沖寬度。常見做法是采用 RC 延遲加觸發器（74LS74），將脈沖寬度拉長到滿足清零保持時間。

• 也可以采用雙路門電路（如與非門組成的單穩觸發器）對清零信號進行整形，使脈沖觸發與保持精度可靠。

5. 功耗與散熱管理

• 在電路板上集中放置大量 74LS 系列芯片時，須注意散熱?？稍陔娐钒宓讓踊蚩臻e區預留過孔，通過過孔連接到散熱層；并在芯片附近合理布局散熱銅箔，提供較大的散熱面積。

• 如果功耗對系統整體影響較大，且不便改用 74HC 系列，可考慮在 Vcc 線上加電源開關或軟件控制使能，將不使用時的 TTL 芯片置于低功耗狀態。

6. EMI / EMC 考量

• 由于 TTL 器件切換速度較快，若 PCB 布局不當、走線距離過長，會產生較強的電磁干擾。建議將時鐘、數據總線等高速信號線做成走線最短，避開敏感模擬信號區域；并在 PCB 層壓中增加地平面，降低回流路徑阻抗。

• 在信號線與地之間加擺位電容（0.1 μF 陶瓷），在供電端加共模電感或?yàn)V波器，降低 EMI 輻射，提升 EMC 性能。

十四、74LS161 常見配套元件及開發工具

為快速進行 74LS161 的試驗與調試，可結合以下配套元件和開發工具，提升工作效率與可靠性：

1. 面包板與實驗板

• 使用面包板可快速搭建 74LS161 的原型電路；但在高速應用中面包板的引線電容過大，容易引起時序問題。推薦在高速測試時使用預留去耦電容的實驗板或自制 PCB 焊板。

• 實驗板通常帶有開關、示波器探頭接口、LED 指示燈等模塊，可直觀觀察計數狀態，便于調試。

2. 邏輯分析儀與示波器

• 邏輯分析儀可以同時采集多路信號（如 Q3~Q0、RCO、CLR、LOAD、CLK），并進行時序交叉觸發與波形對比。可用于校驗同步計數、并行加載、清零等時序關系。

• 示波器則適合觀察單路高速時鐘信號、RCO 脈沖等電平轉換特征，確認波形是否符合規范。推薦使用帶有光標測量與存儲功能的示波器，方便查看延遲與抖動情況。

3. 可編程比較器與可編程邏輯器件

• 對于需要靈活設置計數值閾值的應用，可使用可編程比較器（如 ADTL應、LM311 等），動態調整分頻比或比較值；配合電位器或數字電位器，可實時改變?cè)O(shè)計參數。

• 小型 CPLD（如 Xilinx CoolRunner 系列、Altera MAX II）可將 74LS161 的計數、比較、清零邏輯進行整合，提供更高的集成度與可編程性。

4. 微控制器仿真與 FPGA 開發板

• 若需要快速驗證 74LS161 與單片機的接口，可借助開發板（如 STM32、Arduino 等），將微控制器的 GPIO 人為模擬 LOAD、CLR、CLK 等信號，并實時讀取 Q 輸出，進行比對驗證。

• 在更高層次的系統中，可使用 FPGA 板卡，對比純硬件（74LS161）實現與 FPGA 軟核實現的差異，驗證 FPGA 的軟 IP 計數器模塊在性能與成本上的優劣。

十五、74LS161 在教育與實驗教學中的應用

作為一款經典的 TTL 同步計數器芯片，74LS161 在電子教育領域具有重要地位。老師和學生可以通過以下方式，將 74LS161 納入教學實驗，并深化對數字電路的理解。

1. 實驗內容設計

• 目的：了解級聯計數原理，掌握 RCO 信號驅動下一級的時序約束；

• 步驟：使用兩片 74LS161 構建一個 8 位計數器；將低四位與高四位的 RCO、CLK 信號連線；驗證計數器從 0~255 的循環計數，并測量 RCO 在 15→0、255→0 時的脈沖波形。

• 目的：掌握并行加載時序與清零優先原則；

• 步驟：對比 LOAD=低、CLR=高 與 LOAD=高、CLR=低 條件下計數器的行為；使用示波器測量并行數據輸入、時鐘沿到來以及 Q 輸出變化的時間關系。

• 目的：了解 74LS161 的時鐘、清零、并行加載功能；

• 步驟：將外部方波發生器作為 CLK 輸入；通過按鍵控制 CLR、LOAD、ENP、ENT 信號；觀察計數器在不同模式下的輸出變化；并分析同步計數與異步計數的區別。

• 實驗一：同步計數基本原理

• 實驗二：并行加載與清零時序分析

• 實驗三：多級級聯實現更高位寬計數

2. 教學重點與難點

• 重點：同步計數機制、清零與并行加載的邏輯優先級、級聯計數器的級聯時序。

• 難點：多級級聯時 RCO 脈沖寬度對下一級觸發的影響，以及并行比較邏輯帶來的傳播延遲對同步時序的挑戰。

3. 實驗報告與思考題

• “如果需要實現一個 10 位的二進制計數器，應使用多少片 74LS161？級聯方式如何連接？”

• “在一個有限狀態機中，如何利用 74LS161 實現狀態編號？如果需要將狀態編號映射到特定順序輸出，應該怎樣設計外部邏輯？”

• 在實驗報告中，學生應詳細記錄不同操作下 Q 輸出的波形、并給出時序示意圖；分析 LOAD=低與 LOAD=高 時，計數器內部 MUX 切換路徑的變化；并說明如何利用 RCO 實現任意位寬的級聯。

• 思考題可包括：

4. 擴展項目

• 利用 74LS161 與 74LS138、7 段數碼管驅動器（如 74LS47）共同實現數字時鐘或計時器；

• 在單片機開發板上模擬 74LS161 的功能，并與實際的 74LS161 對比，觀察時序差異與靈活性；

• 設計一個數字頻率計，利用 74LS161 計數輸入信號，并將結果送入單片機顯示或通過 LED 燈顯示二進制數。

十六、74LS161 常見替代芯片與性能對比

為了使讀者對不同計數器芯片有更直觀的了解，這里對幾款常見的可替代芯片進行對比分析，包括 74HC161、74F161、CD40161B 等，重點關注它們?cè)陔妷悍秶?、功耗、最大頻率、扇出能力等方面的差異。

• 74LS161（原始型號）

• 工作電壓：4.75V ~ 5.25V

• 最大時鐘頻率：約 20 MHz

• 靜態電流：約 8 ~ 16 mA

• 扇出能力：可驅動約 10 個 TTL 輸入

• 優點：抗干擾能力較強，兼容大多數 TTL 器件，熟悉度高；

• 缺點：功耗高，對電源噪聲敏感，在低電壓或低功耗場合不適用。

• 74HC161 / 74HCT161

• 工作電壓：2V ~ 6V（HC）；4.5V ~ 5.5V（HCT）

• 最大時鐘頻率：約 25 ~ 30 MHz

• 靜態電流：微安級 (< 1 μA)

• 扇出能力：可驅動約 10 個 CMOS 輸入或若干 TTL 高電平輸入（HCT）。

• 優點：功耗極低，輸入阻抗高，堆疊級聯靈活；HCT 兼容 TTL 輸入；更加適合現代低功耗設計；

• 缺點：對 ESD 更敏感，需要更嚴格的靜電保護；HCT 系列在 TTL 系統中使用時，需要確保電平轉換穩定。

• 74F161（高速 TTL）

• 工作電壓：4.75V ~ 5.25V

• 最大時鐘頻率：約 50 MHz

• 靜態電流：約 25 mA

• 扇出能力：可驅動較多 TTL 輸入，適合高速系統；

• 優點：速度極高，適用于高速計數、分頻應用；

• 缺點：功耗更高，成本略高，對電源去耦要求更高。

• CD40161B（CMOS 四位計數器）

• 工作電壓：3V ~ 15V

• 最大時鐘頻率：約 5 MHz（在 5V 下測得）

• 靜態電流：微安級 (< 1 μA)

• 扇出能力：可驅動 CMOS 及 NMOS 邏輯輸入

• 優點：寬電壓范圍，功耗極低；適合電池供電或?qū)掚妷簣?chǎng)合；

• 缺點：速度偏低，不適合高速數據處理；TTL 兼容性差，需要外部電平轉換。

通過以上對比可以看出：如果對功耗要求苛刻且速度要求中等，可選用 74HC161；若對速度要求極高，可選用 74F161；若需寬電壓且要求低功耗，可考慮 CD40161B；若仍在經典 TTL 系統中，可沿用 74LS161，并注意電源與去耦設計。

十七、74LS161 在嵌入式系統中的協同應用

在一些包含微控制器或嵌入式處理器的系統中，74LS161 仍可用于分擔部分硬件邏輯任務，減輕 MCU 的軟件負擔，提高整體實時性。下面簡要介紹幾種常見的協同應用方式：

1. 外部分頻 / 分時復用

• 在嵌入式系統中，若 MCU 的定時器資源有限，或需要更多獨立的時基信號，可以利用 74LS161 與外部時鐘源構建多個分頻器，生成所需多路時鐘，然后再將分頻輸出送回 MCU 進行同步采樣或計時。例如：嵌入式系統需同時驅動多個外設按不同頻率工作，MCU 可通過 I/O 將不同分頻比（由 74LS161 提供）的時鐘信號讀入，節省內部 Timer 資源。

2. 并行數據鎖存與快速狀態采集

• 當 MCU 在某一時刻需要讀取一定數量的并行狀態或計數值時，若同步信號與 MCU 時鐘不同步，會產生亞穩態風險?？稍陉P(guān)鍵時刻通過 MCU 控制 74LS161 的 LOAD 腳，將實時計數值并行鎖存至寄存器，然后再在下一個 MCU 時鐘周期內通過并行接口讀取完整數據，保證數據同步性。此方法適用于需要對多路脈沖或并行信號進行瞬時采樣的場合，如測量多通道事件計數。

3. 中斷觸發與事件捕獲

• MCU 在處理實時任務時，若某一路信號需要檢測到特定計數后觸發中斷，可借助 74LS161 的并行比較或 RCO 輸出功能。當計數達到 N 時，RCO 輸出或比較電路生成中斷請求信號（IRQ），直接輸入 MCU 中斷引腳，令 MCU 立即進入中斷服務程序。這樣可提高系統響應速度，減少 MCU 持續監測計算的負擔。

4. 硬件狀態機與外設時序控制

• MCU 可與 74LS161 協同構建混合分布式系統，其中對計數、分時、級聯等邏輯任務由 74LS161 完成，MCU 僅負責高層次決策與數據處理。舉例：在一個電機控制系統中，可讓 74LS161 生成規律的步進脈沖序列（包含加速、勻速、減速階段），而 MCU 只需在不同階段更新并行加載數值以調整節拍。這樣可以確保硬件級脈沖輸出高精度、無中斷延遲。

十八、74LS161 典型應用案例分享

通過對若干真實項目案例的介紹，讓讀者更加直觀地了解 74LS161 在實際產品中的應用價值與設計方法。

1. 某品牌電子秤計數模塊
   該電子秤需對傳感器輸出的細分脈沖進行計數，并通過一個 4 位數碼管顯示實時稱重?cái)?shù)值。由于該產品定位低端市場，成本敏感度高，設計者選用 74LS161 進行硬件計數，并使用 74LS47 驅動數碼管。

• 實現細節：每千分之一磅的增量對應一個脈沖，脈沖先經過施密特觸發器整形后進入 74LS161 CLK；當計數到 9 時，使用并行比較邏輯自動清零并同時輸出一個進位脈沖，驅動第二級 74LS161，從而獲得兩位 BCD 計數；再與十位級、百位級級聯，最多可計數至 9999。由于是 BCD 顯示，設計者在每級 74LS161 后加了一個預置值為 10 的并行比較，當計數到 9→10 時不清零，而是先輸出繼電器信號，再將計數器置 0。這樣確保數碼管顯示符合十進制邏輯，十位、百位等自動進位。

• 優化思路：在多級級聯中使用 RCO 高脈沖直接驅動下一級，減少外部邏輯門延遲；對數碼管驅動使用中斷多路掃描，提高掃描效率；并在供電線上加大去耦電容，避免稱重系統因散熱或外部干擾導致計數誤差。

2. 某工業流水線實時計數系統
   在高速生產線上，需要對產品通過傳感器的數量進行實時計數，并在每批次完成后給出報警信號。傳感器每檢測到一個產品就輸出一個短脈沖，最快可達 100 kHz。設計要求系統簡單、穩定，對環境振動和干擾具備一定抗干擾能力。

• 方案選型：使用 74F161 作為高速計數器，因其 fmax 可達 50 MHz，能完全滿足 100 kHz 脈沖計數需求。兩片 74F161 級聯組成 8 位計數器。計數值每達到 200（0xC8）時，通過并行比較（采用 74F74、74F08）產生清零并輸出批次完成信號，同時觸發繼電器輸出提醒。

• 抗干擾設計：對傳感器信號先進行 RC 濾波，再用 74LS14 進行施密特觸發整形，提升信號穩定性；同時，對所有器件進行電源濾波及隔離處理，確保在強烈機械振動和電磁干擾下系統正常工作。

• 結果反饋：該系統經多家工廠長期應用，運行穩定，計數準確率超過 99.99%，通過硬件實現實時計數并報警，大大減少了對 PLC 或上位機的負載，提高了生產效率。

3. 某交通信號燈時序控制器
   在早期的交通信號燈控制系統中，常見用 TTL 器件實現固定時序切換。某型號控制器使用 74LS161 生成紅、黃、綠燈切換時序，結合 74LS138 解碼器以及定時電路，一共實現了五種不同模式（白天、夜間、行人通行、緊急通行、維護模式）。

• 紅綠燈時序生成：首先使用一個 555 定時器產生 1 秒脈沖，輸入到一個兩級 74LS161 計數器，將 1 秒脈沖計數至 60，表示 60 秒一個周期。通過并行比較檢測計數值，當達到 55 時輸出黃燈預警信號，同時在 60 時將 RED→GREEN 切換。該并行比較邏輯使用 74LS08 組合而成。

• 多模式切換：通過按鍵或 DIP 開關改變 CLR、LOAD 或 ENP 信號，將計數器模式從正常切換至夜間模式（例如夜間閃爍），此時通過將 ENABLE 僅對紅燈閃爍通道開啟，自動進入 0.5 Hz 閃爍模式；在行人通行模式下，將計數器預置為行人通行時間長度，倒計時后自動恢復正常模式。

• 維護與緊急模式：當檢測到緊急車輛（如消防車專用信號）時，通過外圍傳感器發送高電平至 74LS161 的 CLR 端并并聯阻塞 ENP，使系統進入紅燈常亮模式，保障緊急車輛優先通過；維護模式下則通過并行加載將計數器直接置于特定值，保持所有燈熄滅或閃爍，供維修人員操作。

十九、74LS161 在設計過程中的注意事項小結

對于初學者或正在進行項目設計的工程師來說，總結以下幾個關鍵點，可更高效地完成電路設計與調試：

1. 掌握同步邏輯思想：
   74LS161 的核心是同步設計，所有觸發和更新均在時鐘同一個沿完成。理解這一點可以幫助設計者避免毛刺、競態等常見異步問題。

2. 理清信號優先級與邏輯關系：
   CLEAR（清零）具有最高優先級，其次是 LOAD（并行加載），最后是計數使能。設計時務必確保控制信號不要發生沖突，否則計數器可能進入不可預測狀態。

3. 合理使用多級延遲與緩沖：
   在并行比較與清零邏輯中，會存在多級邏輯門延遲。設計者應在關鍵路徑上使用緩沖器或施密特觸發器來平衡延遲，保證同步操作的準確性。

4. 信號走線與去耦設計：
   在 PCB 布局時避免長線、交叉線，保持高速信號線最短；并在 Vcc-GND 間并聯足夠去耦電容，降低電源干擾對 TTL 芯片的影響；

5. 多級級聯時對 RCO 及時序要求：
   RCO 信號到下一級 CLK 信號之間的寬度及相序需要謹慎設計，使下一級能準確在 RCO 上升沿時計數；若直接級聯出現誤差，可以在兩者之間增加緩沖器、RC 延時或施加適當?shù)拿}沖展寬電路；

6. 充分驗證與測試：

• 使用別針探頭、示波器跟蹤各關鍵節點電平（如 Q3~Q0、RCO、CLK、CLR、LOAD 等），驗證各階段時序是否與預期一致；

• 在實際系統中，結合邏輯分析儀獲取多路信號波形，檢查多級并行比較、同步清零等關鍵操作；

• 對所有輸入信號添加防抖、信號整形模塊，確保在工程應用環境中獲得高可靠性。

二十、結語

本文從 74LS161 的基本特性、引腳功能、內部結構、工作原理、主要技術參數入手，結合詳細的示例電路與典型應用場景，對該經典同步四位二進制計數器進行了全面而深入的介紹。無論是在傳統 TTL 系統中進行硬件分頻與計數，還是在與單片機、嵌入式系統協同設計時，74LS161 都以其結構清晰、同步可靠、易于使用等優勢，為電子工程師提供了一個穩定高效的硬件計數解決方案。盡管隨著 CMOS 技術與可編程邏輯的發展，74LS161 的使用場合在逐漸減少，但其經典的同步計數思想、豐富的應用經驗依然值得學習與傳承。

在實際設計中，合理選型（如 74HC161、74F161、CD40161B 等）與綜合優化（包括時序分析、布線走線、電源去耦、抗干擾設計等），能進一步提升系統性能和可靠性。希望本文能幫助讀者深入理解 74LS161 的各方面知識，并能夠在電子設計實踐中靈活運用這一經典計數器，為數字電路系統的實現和創新提供有益啟發。
