2N7002概述
2N7002是一種常見的N溝道增強型小信號場效應管，廣泛應用于低壓開關、電平轉換和驅動電路等領域。它采用硅材料制造，具有低門極閾值電壓和較小的導通電阻，能夠在較低的驅動電壓下快速導通或關斷，從而滿足現代電子設備對高效、低損耗開關元件的需求。自上世紀九十年代以來，2N7002憑借其成本低廉、性能穩定以及極佳的開關特性，在消費類電子、工業控制、電源管理和通信設備等多種應用場合中均得到了廣泛采用。

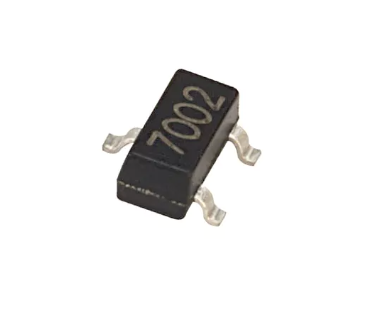

2N7002通常以SOT-23、SC-70等小型封裝形式出現，單管面積小、占用電路板空間少，非常適合高密度安裝。同時，其耐壓范圍一般為20V左右，符合大多數5V或3.3V邏輯電平系統的開關需求。由于場效應管的柵極輸入阻抗極大，只需微小電流即可控制導通，也減少了對驅動電路的功耗需求，是繼雙極型晶體管之后，電子工程師在低功率、高速開關場合中的首選器件之一。下面將從2N7002的主要參數、結構與工作原理、電氣特性、封裝引腳、典型應用以及選型與設計注意事項等方面進行詳細介紹，以便讀者全面了解并合理使用該器件。

主要參數與型號
2N7002是一款性能穩定、可替代性強的MOSFET管，在不同廠家和不同系列中存在多個型號，常見的包括NXP（飛利浦）生產的2N7002、Diodes公司生產的2N7002-AP、Rohm（羅姆）生產的2N7002E、Infineon生產的BSS138（雖然型號不同，但功能與參數極為相近）等。其共同特點是漏源極耐壓為20V，漏極導通電阻R_DS(on)在V_GS=10V或4.5V時可達到幾歐姆以下，低至數十毫歐級別。以下列出2N7002的關鍵電氣參數，以便工程師在設計時對比參考：

主要參數列表

• 漏源耐壓（V_DS）：通常為20V，適用于3.3V/5V邏輯電平系統。

• 柵源閾值電壓（V_GS(th)）：在1V~3V之間，典型值約為2.0V，意味著在邏輯電平驅動下可可靠導通。

• 導通電阻（R_DS(on)）：在V_GS=10V時典型值約為1.5Ω，在V_GS=4.5V時約為3.0Ω左右，不同廠家略有差異。

• 最大漏極電流（I_D）：連續漏極電流通常為200mA~400mA范圍，根據封裝散熱能力不同而有所不同。

• 功耗（P_D）：典型功耗約為300mW~500mW，需要結合PCB散熱情況綜合考慮。

• 輸入電容（C_iss）：在典型工作狀態下約為50pF~100pF，對于高頻開關時的驅動要求較為寬松。

• 漏電流（I_DSS）：在V_DS=20V、V_GS=0V時漏電流通常為0.25μA~5μA，非常小，滿足功耗敏感電路的要求。

• 封裝形式：常見SOT-23和SC-70，具有良好散熱性能且占板面積小。

不同廠家生產的2N7002在這些參數上會有細微差別，因此在具體應用設計中，工程師應詳細查看所選型號的Datasheet，對比溫度系數、導通電阻隨溫度變化曲線、最大結溫、熱阻等二級參數，以確保電路可靠性和壽命。例如，在高溫環境或高頻切換場合，需要關注器件在高溫下的R_DS(on)和漏電流增加對系統性能的影響。總之，選擇恰當?shù)?N7002型號對于電路設計至關重要。

結構與工作原理
作為一種N溝道增強型MOSFET，2N7002的內部結構由基底硅片、n型襯底區、p型溝道區以及金屬氧化物柵極構成。其柵極通過氧化層與p型基區間隔，而漏極和源極分別摻雜有n+區，通過合適的布局實現低導通電阻和高開關速度。工作時，當柵源電壓V_GS高于閾值電壓V_GS(th)時，在p型基區表面形成反型層，允許電子在源極和漏極之間形成導電通道；當V_GS低于閾值時，溝道關閉，漏源間不導電，呈高阻狀態。

在實際應用中，2N7002通常用作開關器件。當V_GS=0V時，其導通電阻非常大，可認為開路；當V_GS被驅動到3.3V或5V時，MOSFET迅速進入導通狀態，導通電阻迅速下降，以極小的壓降將電流導通到負載。由于場效應管的柵極幾乎不需要持續的驅動電流，僅需在切換瞬間提供充放電勢能，因此在開關頻率不高的場合，柵極驅動電流取決于C_iss與開關頻率之積，對驅動電路而言功耗很低。

從工藝角度來看，2N7002采用增強型MOS工藝制造，通過精細光刻、離子注入、熱擴散等工藝流程形成源極、漏極和柵極結構，再通過化學機械拋光與金屬化工藝實現電極互連。在封裝階段，有效的焊線和散熱基板設計對于器件的可靠運行也起到了關鍵作用。相比于雙極型晶體管，2N7002無需偏置電流，其輸入阻抗極高、環溫范圍廣、工作速度快等優點使其成為當下電子設計中常見的小功率開關選型。

電氣特性與特點
2N7002作為小信號場效應管，其電氣特性包括靜態特性和動態特性兩大方面。
首先是靜態特性，主要體現在漏源飽和電阻R_DS(on)、漏極-源極擊穿電壓V_DS(max)、漏極電流I_D(max)和柵源閾值電壓V_GS(th)等參數。典型的2N7002在V_GS=4.5V時R_DS(on)約為3Ω左右，在V_GS=10V時R_DS(on)可降至1.2Ω以下；V_GS(th)典型值約為2.0V，意味在常見的3.3V或5V邏輯電平下，管子即可可靠導通；V_DS(max)為60V或20V型號不等，最常見市售版本為20V，滿足一般低壓系統需求；I_D(max)典型值約為200mA~500mA，具體值受封裝及散熱條件影響。以上參數決定了2N7002的導通損耗、耐壓能力以及在特定溫度環境下的穩定性。

其次是動態特性，包括輸入電容C_iss、輸出電容C_oss和反向傳輸電容C_rss等，它們決定了MOSFET在快速切換時的驅動需求與性能。典型的2N7002輸入電容C_iss約為70pF~100pF，輸出電容C_oss約為25pF左右，C_rss在10pF左右。相對較小的寄生電容使得2N7002能夠在幾十MHz頻率范圍內實現快速開關，適合中低頻率的數字電平轉換與開關控制。

除此之外，2N7002還具有以下顯著特點：

• 柵極驅動電壓低：由于V_GS(th)在1V~3V之間，此管可在3.3V或5V邏輯電平系統中直接驅動，無需額外升壓電路，方便于單片機或FPGA等數字系統。

• 導通電阻隨溫度變化平緩：在室溫到125℃范圍內，R_DS(on)增加比例較小，驅動損耗穩定。

• 漏電流極小：關斷狀態下漏電流I_DSS一般小于1μA，有助于電路待機功耗的降低。

• 開關速度快：雖然作為小信號MOSFET，2N7002并非專為超高頻率應用設計，但其開關速度仍能滿足數十兆赫茲的需求，適合常見電平轉換和驅動場合。

• 封裝緊湊、易于表面貼裝：SOT-23、SC-70等小封裝形式，使其在高速貼片工藝中具備高兼容性，并且節省PCB空間。

這些電氣特性和優點綜合決定了2N7002在各類電子設計中占據重要地位，尤其是在便攜式、嵌入式以及高速數字電路等領域。

封裝與引腳功能
2N7002常見的封裝形式主要有SOT-23與SC-70兩種，分別對應不同的尺寸規格和散熱性能。SOT-23封裝尺寸約為3.0mm×1.3mm×1.0mm，管腳排列為3腳封裝，腳位定義如下：腳1為漏極（D），腳2為源極（S），腳3為柵極（G）。在PCB設計時，需根據封裝引腳進行合理布局，柵極走線盡量短而粗，以減少寄生電感與電阻對開關性能的影響；漏極與源極之間的走線應保證足夠的銅厚度以滿足大電流需求，且在高功率場合需要在管腳周圍預留焊盤散熱區域或放置散熱銅箔。

SC-70封裝比SOT-23更小，尺寸約為2.0mm×1.25mm×0.95mm，引腳排列與SOT-23類似。由于體積更小，SC-70封裝的散熱能力相對較差，適合電流更小、功耗更低的應用場景。設計時需要特別注意器件的熱沉問題，比如在PCB底層放置過孔散熱，將熱量由頂部焊盤傳導至內層或底層散熱銅箔，從而降低結溫，延長器件壽命。

無論是哪種封裝形式，引腳功能均十分簡單明了，但在電路設計中應重點關注以下幾點：

• 柵極（G）：為控制端，直接與單片機、邏輯電路或驅動器相連。由于柵極輸入阻抗極高，本身電流消耗微乎其微，但在快速切換時需要驅動電容C_iss產生充放電電流，因此應在柵極與驅動電路之間串聯合適的電阻（通常為10Ω~100Ω），以抑制振鈴并防止干擾。

• 漏極（D）與源極（S）：分別連接負載與地，或連接電源與負載，具體取決于電路拓?fù)?。作為N溝MOSFET，常見的使用方式是在高端開關電路中將漏極接負載，源極接地；也可用于低端開關中將源極接地，漏極接負載上端。實際應用中需要根據系統電路需求靈活選用。

• 引腳保護與焊接工藝：MX項器件在波峰焊或回流焊過程中應嚴格按照貼片元件焊接標準進行，焊盤尺寸、錫膏量、回流溫度等參數需符合廠家建議，以避免因焊接不良導致性能下降或失效。此外，建議在柵極與源極之間并聯一個小電容（如10nF）降低高頻噪聲對器件柵極的干擾，保證穩定工作。

通過合理的封裝選型與布線設計，2N7002能夠在電路中發揮最佳性能，同時減少干擾和熱量積累對系統可靠性的影響。

典型應用場景
2N7002憑借其低導通電阻、低漏電流以及高開關速度，成為諸多電子設計中不可或缺的器件。以下列舉幾個典型應用場景，以幫助讀者更好地理解其實用價值：

數字電平轉換
現代電子系統中常見3.3V、1.8V、5V等多種邏輯電平并存，而不同電平信號之間的兼容性問題時常困擾工程師。2N7002可用于雙向電平轉換電路，其低柵極閾值特性使其在3.3V系統與5V系統之間實現信號無阻隔互通。例如，在I2C總線電平轉換中，將2N7002正向?qū)〞r(shí)既可傳遞低電平信號，又能通過采購合適上拉電阻實現對任意一側邏輯1的檢測，從而實現雙向、無源的電平轉換，兼容性良好且簡單易用。

開關電源驅動
在開關穩壓電源、電池管理系統和充電器設計中，2N7002可用于驅動大功率MOSFET的柵極或直接用作低功率開關。由于2N7002的柵極輸入電容較小，開關速度快，能夠有效驅動電感、電容構成的反饋環路，降低損耗。此外，在電池管理系統中，當需要對充電或放電支路進行斷開或保護時，2N7002可作為低側或高側開關管使用，結合保護IC或單片機GPIO即可實現過流、短路保護及故障隔離功能。

背靠背負柵防反接保護
在便攜式設備和汽車電子電路中，為防止電源反向接入導致電路損壞，常采用MOSFET進行防反接保護。2N7002作為N溝場效應管，通過在輸入端與負載之間背靠背并聯，實現低壓降抗反向功能。當正向接入時，MOSFET自動導通；當電源反向時，由于體二極管方向相反，MOSFET截止，實現斷路保護，避免整個系統因反接而損壞。

負載開關與信號隔離
在多路負載切換或信號隔離場合，2N7002可被用于低側開關或高側開關。例如，在LED背光控制、舵機供電開關、音頻電路靜音控制等應用中，通過單片機驅動2N7002的柵極即可實現對負載的快速通斷，延長系統壽命并降低待機功耗。此外，在信號隔離方面，可將2N7002置于信號線上，通過控制其開關來實現信號的軟連接，避免機械繼電器意外損壞或電平漂移問題。

其他創新應用
隨著電子設計的不斷發展，2N7002還常見于抗靜電保護、模擬開關、微功耗脈沖驅動、電機驅動保護等領域。其低成本和易獲得性使得設計人員能夠靈活組合多種電路拓?fù)?，在低成本嵌入式系統中充分發揮其優越性能。

選型與設計注意事項
在使用2N7002時，工程師需要綜合考慮電路需求、環境溫度和可靠性等多方面因素進行選型與設計，以下幾點需特別關注：

工作電壓與電流需求
由于2N7002的最大漏源耐壓通常為20V，若系統中存在更高電壓需求，需要選擇V_DS更高的MOSFET或串聯多個2N7002電路實現分壓保護。同時，當負載電流較大時，需確認2N7002的I_D(max)能夠滿足需求，若電流接近器件上限，應考慮并聯使用多只MOSFET或選用R_DS(on)更低的拓展型號，以降低導通損耗。

導通電阻與功耗計算
在設計開關電路時，應根據所需電流與R_DS(on)計算導通損耗P_on = I2×R_DS(on)，并考慮溫度對R_DS(on)的影響。通常廠商數據表會給出不同溫度下的R_DS(on)參照曲線，應根據實際工作環境選擇安全裕量，以避免過熱。此外，對快速開關場合，還需關注開關損耗P_sw = 0.5×C_iss×V²×f，估算柵極充放電所需能量與驅動電路的能力匹配。

散熱與PCB布局
2N7002屬于塑封器件，熱阻相對較高，當導通電流較大或開關頻率較高導致功耗增大時，建議采用大面積銅箔散熱、過孔散熱或者將器件放置于多層PCB中，以降低結溫，提高器件壽命。對于SOT-23小封裝類型，可在引腳下方或周圍放置散熱過孔，將熱量傳導至底層散熱銅面；應避免在緊湊區域堆疊多個高功耗器件，以免熱量集中，導致局部過熱。

柵極驅動電路設計
在對2N7002進行快速開關控制時，柵極驅動電路設計至關重要。合理選擇柵極電阻以避免振鈴和電磁干擾，同時兼顧開關速度與振鈴抑制之間的平衡。如果使用單片機GPIO直接驅動，在高頻切換時可能因驅動能力不足導致柵極波形畸變，建議在GPIO與MOSFET柵極之間增加一個驅動級，如緩沖放大器或門極驅動芯片，以提高切換性能與EMI抑制能力。

ESD與浪涌保護
作為靜電敏感器件，2N7002對靜電放電較為敏感。在設計板級布局時，應在外部輸入端加入TVS二極管或RC濾波網絡，避免靜電沖擊或浪涌電壓直接作用于MOSFET柵極或漏極。此外，可在柵極與源極之間并聯一個小電容，用于濾除高頻噪聲，并確保器件在電磁環境復雜的場合下工作穩定。

與其他MOSFET的比較
在眾多小信號MOSFET中，2N7002因其性價比高、性能均衡而備受青睞。但在一些特定場合，可能需要與其他型號進行比較，以便選出最佳方案。以下對比幾個常見的同類產品：

BSS138
BSS138與2N7002在封裝、導通電阻、驅動電壓等參數上相似，但BSS138通常具有更低的R_DS(on)（在V_GS=4.5V時約為1.5Ω），適用于要求更低導通損耗的場合；而2N7002在不同廠家的版本中R_DS(on)波動較大，需要仔細比對Datasheet后選型。

AOZ1131
AOZ1131是Alpha & Omega公司推出的一款超低電阻小信號MOSFET，在V_GS=4.5V時R_DS(on)可低至0.8Ω，但其價格高于2N7002，適用于對效率要求更高但成本預算充足的應用。相比之下，2N7002更適合大批量、對成本敏感的場合。

FDV301N
FDV301N為Fairchild公司生產的N溝MOSFET，適用于更高頻率的開關應用，其C_iss更?。s為25pF），可在上百兆赫茲頻率下保持優秀性能。但由于C_iss較小，其對驅動電路噪聲更敏感，若設計對EMI要求較高，則需要額外的柵極保護電路。與之相比，2N7002的C_iss雖大一些，但更易驅動，且性價比較高。

IRLML2502
IRLML2502是美國國際整流器公司生產的一款邏輯電平MOSFET，具備極低的導通電阻（在V_GS=4.5V時R_DS(on)約為0.065Ω），適用于高效電源管理與負載開關場合。然而，該器件價格相對較高且封裝尺寸更大。對于僅需在數十毫安以內的小信號切換場合，2N7002依然是較經濟的選擇。

通過以上對比可以看出，若設計需要在成本與性能之間平衡，且驅動電壓在3.3V~5V范圍內、工作電流在幾十毫安至幾百毫安之間，2N7002通常能夠滿足需求；若對開關速度或?qū)娮栌懈咭?，可考慮性能更優但成本相對更高的替代品。

使用技巧與常見問題
在實際電路設計與調試過程中，使用2N7002時常會遇到一些常見問題與細節，掌握相應的技巧能夠有效提升電路穩定性與可靠性。

柵極浮空問題
若2N7002處于打開狀態后，未驅動信號保持為高阻態，柵極將浮空，極易受到寄生噪聲干擾，導致MOSFET誤導通。避免該現象的有效方法是在柵極與源極之間并聯一個上拉電阻（通常10kΩ~100kΩ），保證在沒有驅動信號時柵極被拉低。

防止反向擊穿
當MOSFET在關斷狀態下承受反向電壓時，其體二極管可能導通，導致反向電流流過。若不希望出現反向?qū)ǎ稍诼O與源極之間并聯一個肖特基二極管，或采用背靠背放置兩只2N7002的方法，以防止反向擊穿對電路造成影響。

降額使用與可靠性評估
在高溫、高濕、振動等惡劣環境下使用時，需根據應用場合合理進行降額設計。例如，若電路工作環境為80℃，且設計電流接近MOSFET的最大額定電流，應將器件的最大工作溫度控制在其額定結溫以下30℃左右，以保證可靠性。此外，針對工業級或車規級應用，可選擇具有更寬溫度范圍及更嚴格失效機理控制的型號，以提高系統穩定性。

PCB布局與走線技巧
由于MOSFET的柵極對寄生電容和電磁干擾較敏感，建議在柵極引腳與驅動源之間布線盡量短且粗，并在柵極與源極之間并聯一個小電容以濾除高頻噪聲。對于漏極與源極之間的電流回路，盡量采用寬銅箔減少電阻和電感，降低功耗和EMI。在可能的情況下，可采用分層布線，將關鍵信號與噪聲源分開，避免信號串?dāng)_。

關斷時的振鈴與抑制
在快速關斷過程中，由于寄生電感和電容的存在，可能會出現漏極振鈴現象。為降低振鈴，可在漏極與源極之間并聯RC串聯網絡（阻尼電阻通常在10Ω~47Ω之間，電容可選幾十皮法），或在柵極串聯合適阻值的電阻以限制開關速度。這樣一方面可減少電磁干擾，另一方面也能保護器件免受過電壓沖擊。

EMI抑制與濾波
在高頻開關應用中，2N7002電路容易產生較大電磁干擾，影響整體系統性能?？赏ㄟ^在MOSFET drain 引腳與源極之間并聯磁珠或者在柵極前端加入RC濾波以抑制開關邊沿中的高頻成分。同時在電路靠近供電入口處加裝共模電感與Y電容，可有效抑制共模干擾與輻射。

通過以上使用技巧，能夠讓2N7002在實際工程項目中發揮更佳性能，減少調試時間，提高電路設計的成功率。

總結與前景展望
綜上所述，2N7002作為一款典型的小信號N溝MOSFET，憑借其低成本、低導通電阻、高輸入阻抗與快速開關特性，成為眾多電子系統中不可或缺的開關器件之一。無論是在數字電平轉換、開關電源驅動、保護電路設計，還是在多路負載控制、信號隔離等場景中，2N7002都能以其卓越的性能與經濟性為工程師提供穩定、可靠的解決方案。

隨著半導體制造工藝的不斷進步，未來的2N7002或其后繼產品可能在導通電阻、耐壓能力、溫度范圍和動態特性等方面獲得進一步優化。例如，通過采用更先進的硅片制造工藝和材料，器件的R_DS(on)可進一步降低，突破現有小電流場效應管的性能瓶頸；同時，在封裝工藝上，采用更低熱阻、更小體積的材料，有助于提升功耗承受能力和散熱效率。

此外，隨著氮化鎵（GaN）、碳化硅（SiC）等寬禁帶半導體材料在高頻、大功率應用中的日益成熟，小信號場效應管領域也面臨新的技術變革。在未來一段時間內，2N7002和同類硅基MOSFET仍將憑借其成熟工藝、穩定性能以及極低成本，占據大多數低壓、低功率電子系統市場；而在高頻率或更高功率需求場合，更多的創新型材料和封裝技術有望與2N7002在各自細分領域共存，為電子產品的多樣化需求提供更加豐富的選擇。

總而言之，2N7002作為一款經典的小信號MOSFET，其通用性和性價比使其在未來可預見的幾年內仍將繼續受到廣泛應用與關注。對于電子工程師而言，通過深入學習器件的參數特性與應用技巧，結合具體項目需求進行合理選型與電路設計，便能最大限度地發揮2N7002的優勢，為產品實現高效、可靠的開關控制功能提供堅實保障。
