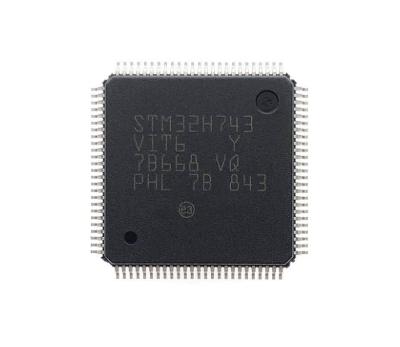

一、STM32H743VIT6概述

STM32H743VIT6是意法半導體（STMicroelectronics）推出的一款高性能微控制器，隸屬于STM32 H7系列。H7系列是STM32家族中的旗艦產品，采用ARM Cortex-M7內核，主頻高達480MHz，具備強大的運算能力和豐富的外設接口，非常適合對實時性能、信號處理和多任務并發要求極高的嵌入式系統。STM32H743VIT6中，H7代表系列型號，743代表產品代號，V表示封裝類型為BGA，I代表工業級溫度范圍（-40°C至+85°C），T6指具體封裝和管腳數（BGA 176引腳）。因此，STM32H743VIT6既具備頂級的計算性能，也擁有穩健的工業級可靠性與多種外設支持，在工業自動化、醫療設備、汽車電子、物聯網網關、智能家居等領域均有廣泛應用。

STM32H743VIT6的基礎知識主要圍繞其核心架構、存儲資源、時鐘與電源管理、外設模塊、封裝特性以及開發工具等方面展開。本文將從這些維度進行詳盡介紹，幫助讀者全面了解STM32H743VIT6的設計初衷、性能優勢、功能特點以及典型應用場景。全文采用加粗加黑的標題形式，各部分列出關鍵特性并附以豐富的說明，段落內容翔實飽滿，力求全面覆蓋該型號的底層硬件架構和使用要點。

二、STM32H7系列定位與特點

STM32H7系列是STMicroelectronics針對高端嵌入式市場推出的旗艦級微控制器系列。與之前的STM32F7相比，H7系列在以下幾個方面實現了顯著提升：

• 更高主頻與性能
  H7系列采用ARM Cortex-M7內核，最高主頻可達480MHz，是目前32位微控制器中主頻最高的一類；相比F7系列的216MHz甚至更具競爭力。這使得H7系列能夠在有限的功耗預算下完成更加復雜的實時計算和信號處理任務。

• 雙核方案與架構優化
  部分H7型號采用雙核架構，將Cortex-M7與Cortex-M4放在同一芯片內（如STM32H745/755等），通過L1緩存、AXI總線等機制實現高速數據交換。但STM32H743VIT6則為單核Cortex-M7，專注于單核高性能計算，簡化了資源調度和開發復雜度。

• DSP與浮點運算單元
  Cortex-M7核心內置雙精度浮點單元（FPU），支持單精度和雙精度運算，具備信號處理（DSP）指令集擴展。在音頻、語音處理、圖像預處理、機器學習加速等場景下優勢明顯。

• 豐富的片上存儲與高速緩存
  STM32H743VIT6內部集成了1MiB的Flash存儲和564KiB的SRAM，其中包含ECC保護和Cache機制。特別是D-Cache與I-Cache分別為4 KiB，使得程序執行自Flash的訪問性能得到大幅提升。大容量高速SRAM既可用于任務棧、變量存儲，也可作為DMA中轉區使用。

• 高性能時鐘與電源管理
  H7系列配備多路高精度PLL時鐘源、外部晶振接口、低功耗模式切換以及靈活的時鐘分配網絡。STM32H743VIT6能夠在480MHz、400MHz、200MHz等多種時鐘配置下運行，并支持一系列低功耗待機模式，如STOP、STANDBY、SHUTDOWN，以優化功耗表現。

• 豐富外設、支持高速通信
  STM32H743VIT6內置高速以太網、USB OTG HS、SDMMC2、QSPI、FMC、CAN-FD、SPI、USART、I2C、I2S、SAI、ADC、DAC、PWM、硬件加密模塊（Cryptographic）、TRNG等外設，能夠滿足復雜嵌入式應用對多種總線協議和數據吞吐要求。

• 工業級可靠性與安全特性
  VIT6型號支持工業級溫度范圍（-40℃至+85℃），具備硬件ECC校驗、四通道CRC計算、內建的看門狗、高級電壓檢測與故障容錯機制。安全方面支持AES/SHA硬件加速、真隨機數發生器（TRNG），有助于構建安全可信的嵌入式系統。

STM32H743VIT6在定位上既可滿足高端實時控制場景（如電機控制、數據采集、運動控制），也可勝任高帶寬數據處理（如音視頻編解碼、圖像識別預處理）和安全通信應用（如工業以太網網關、智能儀表）。其強大的硬件資源和生態系統，使得開發者能夠快速將產品推向市場，同時兼顧性能與功耗，降低系統整體成本。

三、核心架構與存儲資源

STM32H743VIT6的核心架構由ARM Cortex-M7 CPU、L1 Cache、存儲總線與片上外設陣列構成。Cortex-M7核心具有6級流水線、哈佛結構（分離的指令與數據總線）和高性能的浮點單元（FPU），可以在每個時鐘周期內執行多條指令。

• ARM Cortex-M7內核
  STM32H743VIT6搭載的Cortex-M7內核基于ARMv7E-M架構，主頻最高可達480MHz。內核配備了I-Cache與D-Cache，各4 KiB，可以顯著提升嵌入式系統從Flash讀取指令和訪問數據的速度。內置雙精度浮點單元，支持單精度與雙精度浮點運算，加速科學計算與信號處理。內置DSP指令集，如SIMD指令，可以一次性處理多個數據，極大提高數字濾波、快速傅里葉變換等運算的效率。
  此外，Cortex-M7支持高級異常處理機制，向量表位于內存可重映射區域，支持快速上下文切換，看門狗中斷、硬件斷點與跟蹤等調試功能。

• 存儲結構與訪問
  STM32H743VIT6片上集成了1MiB的Flash程序存儲器，支持雙bank設計與并行編程模式。通過嵌入式ECC技術，在訪問Flash時可自動檢測并糾正單比特錯誤，增強系統的可靠性。片上SRAM共計564 KiB，其中480 KiB分布于D1域（Cortex-M7可自由訪問），128 KiB位于D2域（用于DMA、FSMC等高速訪問），其余SRAM則被分區用于特定外設或緩存緩沖區。

  存儲訪問路徑經過多級總線：Flash → AXI總線 → L1 Cache → Cortex-M7；SRAM → AHB總線 → Cortex-M7。高速Cache能夠將關鍵指令和數據緩存在片上，大幅降低訪存延遲。存儲控制器支持DMA（Direct Memory Access）與DMAMUX，多個外設可以在不占用CPU周期的情況下高速訪問SRAM或外部存儲器。

• 外部存儲接口
  STM32H743VIT6還提供外部存儲擴展接口，包括FMC（Flexible Memory Controller）和QSPI（Quad-SPI），可以連接NAND/NOR Flash、PSRAM、NOR型SPI Flash、SDRAM等外部存儲器。QSPI接口可在Quad-SPI模式下實現最高400 MB/s的讀寫速度，常用于存儲操作系統鏡像（如FreeRTOS、μC/OS）及文件系統。FMC接口可驅動16/32位數據寬度的DRAM或PSRAM，用于圖像緩存、幀緩沖區或大型數據處理緩沖。

四、時鐘與電源管理

時鐘系統與電源管理是STM32H743VIT6實現高性能與低功耗平衡的核心所在。STM32H7系列提供多級PLL結構和靈活的時鐘分配網絡，可生成不同外設與核心所需的高精度時鐘信號。

• 高精度晶振與PLL
  STM32H743VIT6支持外部高速晶振（HSE），典型頻率為8 MHz~25 MHz。內部的PLL（Phase-Locked Loop）分為PLL1與PLL2，可獨立為CPU核、總線及外設生成所需時鐘。通過CubeMX或HAL API，用戶可以設置PLL倍頻系數、分頻系數，從而靈活配置：

  通過PREDIV與PLL系數的配合，用戶可設置非常精確的時鐘源，滿足高精度定時、通信協議時序要求，以及不同外設對時鐘源質量的需求。

• PLL1：驅動CPU主頻，可提供高達480MHz的SYSCLK。

• PLL2：可用于為LCD-TFT控制器、SAI音頻接口、SPDIF-RX、DSI等外設提供特定頻率。

• PLL3：專為USB OTG HS、SDMMC2、RNG等外設提供48MHz、96MHz等標準時鐘。

• 多域電源與低功耗模式
  STM32H743VIT6的電源管理分為多個域：D1、D2、D3三個核心域。D1域為Cortex-M7內核和高速外設（如USB HS、Ethernet PHY）；D2域主要用作外設和DMA訪問高速SRAM；D3域控制電源電壓調節與低功耗模式。各域支持獨立的電壓調節策略，可在一定條件下關閉不必要的電源域以降低功耗。

  低功耗模式包括：

  通過在不同模式下動態切換，STM32H743VIT6能夠在保持高性能運算與長時間待機之間找到平衡，適應多種功耗敏感型應用場景。

• Sleep模式：僅停止CPU時鐘，外設保持運行。喚醒延遲非常短，一般在數個時鐘周期之內。

• Stop模式：關閉大部分時鐘，僅保留低速時鐘（LSI、LSE）。SRAM保持，上電或外部中斷可喚醒。喚醒時間在幾十微秒級別，適用于對功耗要求較高但響應時間要求不苛刻的應用。

• Standby模式：關閉所有域時鐘，僅保留Backup SRAM和RTC時鐘，功耗最低，可通過WKUP引腳或RTC鬧鐘喚醒。喚醒時間相對較長。

• Shutdown模式：更加極限的低功耗模式，幾乎關閉全部電路，僅部分寄存器保持。喚醒后相當于重新復位，需要再次初始化系統。

五、封裝與引腳資源

STM32H743VIT6采用BGA（Ball Grid Array）176引腳封裝，封裝尺寸為10 mm × 10 mm。BGA176封裝形式使得芯片的引腳密度大幅提升，便于在有限PCB面積內實現大量I/O信號分配，同時保證信號完整性與散熱特性。封裝引腳功能豐富，可以支持多種高速總線與常見通信接口。

• 引腳電氣特性
  STM32H743VIT6的I/O電壓范圍為1.8 V、3.3 V兩種，可通過內建的切換電源選擇邏輯將不同功能外設映射到對應電壓域。大部分GPIO支持5 V容忍；某些專用引腳（如USB、Ethernet、SDMMC）則需要專用電壓供應。

  引腳的驅動能力可配置為2 mA、8 mA、20 mA三檔，以滿足不同外設對驅動電流的要求。上拉/下拉電阻可在內部通過軟件配置，減少外部電阻器的使用。引腳復用功能非常靈活，可通過SYS系統時鐘復用矩陣將不同外設映射到不同引腳，實現多功能共享。

• 封裝引腳分布
  BGA176封裝分為多個功能區塊，常見的主要引腳分布情況：

• 電源與地引腳：分別分布在封裝的四周與中間位置，包括VDD_CPU、VDD_SRAM、VDD_IO、VSSA、VDDA等電源和接地引腳，用于為不同電源域和模擬外設提供穩定供電。

• 高速外設接口：如以太網RMII/MII接口（ETH_MDIO、ETH_MDC、ETH_RXD0/1/2/3、ETH_TXD0/1/2/3、ETH_REF_CLK、ETH_CRS_DV等），USB OTG HS接口（ULPI_D07、ULPI_CLK、ULPI_DIR、ULPI_NXT、ULPI_STP），SDMMC2（SD2_CLK、SD2_CMD、SD2_D0D3）等，都集中在某些特定引腳區以縮短信號路徑。

• 常見通信總線：包括USART（TX、RX、CTS、RTS）、SPI（MOSI、MISO、SCK、NSS）、I2C（SCL、SDA）、CAN-FD（CAN_RX、CAN_TX）、I2S/SAI（CKIN、CKOUT、MCLK、SD、WS、CK）等接口。多數通信引腳支持多路復用，用戶可根據PCB布局與功能需求靈活選擇。

• ADC/DAC與模擬輸入：STM32H743VIT6內置3通道12位DAC和三個16位ADC，ADC通道多達39路，包括注入式通道與常規通道，可用于采樣電壓、電流、溫度、壓力等模擬信號。DAC輸出可用于模擬控制、音頻信號生成等場景。

• 調試接口：SWD接口（SWCLK、SWDIO、NRST、SWO）是主要的在線調試與編程接口，用于開發時的斷點調試、單步執行及Flash燒寫。通過ST-LINK、J-Link等調試器即可實現代碼下載與實時調試。

STM32H743VIT6在封裝設計上充分考慮了高速信號完整性與散熱需求。底部BGA焊盤通過散熱VIA與PCB接地平面相連，為Cortex-M7核心提供良好的散熱通道。此外，用戶在PCB布局時應保證電源去耦電容緊鄰VDD與VSS引腳，差分信號線對稱布局并保持阻抗控制，以確保高速通信穩定運行。

六、主要外設功能詳解

STM32H743VIT6的片上外設模塊極為豐富，涵蓋了模擬、數字、通信、安全等多個領域。以下將分類型逐一介紹主要外設功能及其應用要點。

• 通用定時器（TIM）
  STM32H743VIT6集成14個通用定時/計數器（TIM1~TIM14），其中TIM1和TIM8為高級控制定時器，支持死區時間生成、互鎖功能，常用于三相電機控制與功率轉換；其余定時器可配置為基本定時、PWM輸出、輸入捕獲、輸出比較、單脈沖模式等。
  高級定時器（TIM1/TIM8）具備以下特點：

  其他定時器（如TIM2~TIM5為32位定時器，TIM6/TIM7為基本定時器，多用作DAC觸發或者定時中斷）也具備豐富的功能，可滿足從簡單的定時中斷到復雜的多通道PWM輸出需求。所有定時器都支持輸入濾波、上下溢出中斷、DMA等模式，適合多種嵌入式控制場景。

1. 死區時間生成與互鎖功能：適用于半橋、全橋逆變器的安全保護與死區控制。

2. 重復計數器與高速捕獲：支持在高速事件檢測中進行重復計數，便于測量脈沖寬度或頻率。

3. DMA請求與觸發輸出：可通過DMA自動刷新PW M參數，實現無CPU干預的高精度輸出。

• 高級控制與電機控制接口
  STM32H743VIT6支持專用的Motor Control Timer模式，提供對電機控制所需的定時器高級功能的封裝，包括死區管理、互鎖、DMA觸發、ADC同步采樣等。用戶可以通過STM32CubeMX自動生成電機控制工程，利用ST提供的Motor Control SDK快速實現三相BLDC、無傳感器FOC控制、伺服系統控制等。

• ADC與DAC
  ADC部分：STM32H743VIT6內置3個16位逐次逼近型ADC（ADC1、ADC2、ADC3），總共擁有39個常規通道與5個注入式通道，可并行采樣不同信號源。每個ADC支持12.5 MSPS采樣率，具備Tsampling可配置的采樣保持電容，內建模擬開關可在高速模式與低功耗模式切換。DMA可與ADC協同工作，實現連續采樣與數據搬運，無需CPU干預。
  ADC關鍵特性包括：

  DAC部分：包含3個12位雙通道DAC，可提供模擬輸出，支持波形生成功能（噪聲、三角波、正弦波）、同步觸發、DMA驅動與高速刷新，可應用于模擬信號生成、音頻輸出、頻率合成、控制電壓輸出等。

1. 硬件過采樣：可設置采樣次數與分辨率，以提高測量精度。

2. 注入式通道與同步觸發：可用于電機控制中對電流采樣的實時捕獲，與定時器觸發同步實現高精度采樣。

3. 差分輸入與溫度傳感器：支持差分放大模式，可直接測量橋式電路輸出；片上溫度傳感器可用于內部溫度監測與補償。

• 通用串行總線（USB）
  STM32H743VIT6支持USB OTG High Speed（HS）接口，采用ULPI PHY（外部PHY芯片）連接方式，也可通過內部FS PHY工作于Full Speed模式。USB HS接口帶寬可達480 Mbps，適合高速數據傳輸、存儲設備連接、音視頻流傳輸?shù)葢谩?br data-start="6781" data-end="6784"/>USB功能特點：

  USB在STM32H743VIT6的固件庫中有完善的中間件支持，如USB CDC（虛擬串口）、MSC（大容量存儲）、HID（人機接口設備）、Audio、DFU（固件升級）等，可以快速集成USB功能。

1. Host/Device/OTG三種模式：既可以作為主機控制USB設備，也可以作為從機被上位機控制；OTG模式使得設備能靈活切換角色。

2. 硬件DMA與FIFO：內建多通道FIFO，可減輕CPU對數據搬運的負擔，實現高效的USB傳輸。

3. PHY配置與時鐘同步：支持外部晶振或內部PLL為PHY提供獨立時鐘，保證USB時序穩定。

• 以太網（Ethernet）
  STM32H743VIT6集成了以太網MAC，支持10/100 Mbps MII與RMII接口，可通過外部PHY芯片實現以太網通信。內置MAC支持全雙工、半雙工、IEEE 1588精確計時（PTP）、流量控制等功能。
  以太網功能特點：

  以太網驅動程序（Ethernet驅動）提供在LwIP、FreeRTOS-TCP等TCP/IP棧上的中間件實現，適用于工業網關、智能儀表、遠程監控等需要網絡連接的場景。

1. 硬件MAD（MAC Address Detection）：支持多達4個MAC地址過濾，簡化組播/廣播管理。

2. 硬件校驗與分組過濾：可自動執行幀校驗、CRC生成和檢測，減少CPU負擔。

3. DMA與雙緩沖：內置DMA引擎和雙緩沖機制，實現接收與發送的并行操作，提高吞吐量。

• SDMMC與外部存儲
  STM32H743VIT6配備兩個SDMMC控制器（SDMMC1、SDMMC2），其中SDMMC2支持4位SD/SDIO、高速SD卡模式及eMMC接口，可通過DMA實現高速數據傳輸。SDMMC2與SDMMC1共享時鐘資源，但在軟件層面可獨立管理。
  SDMMC功能特點：

  外部Q SPI接口（QSPI）支持4 位通道模式，可與外部flash進行高速并行傳輸。FMC接口則可連接SDRAM、PSRAM甚至NOR/NAND芯片，適合需要大容量存儲的圖像處理、文件系統、操作系統等應用。

1. SD卡與SDIO支持：兼容SD v3.0標準，可支持SDIO無線網絡模塊、GPS模塊等外設。

2. SD高速模式與UHS-I：通過高速模式（50 MHz）和SDIO 4位總線，可達到25 MB/s以上傳輸速率。

3. MMC/eMMC支持：在簡單的硬件改動下即可連接eMMC芯片，用于大容量嵌入式存儲方案。

• 通信接口

1. UART/USART：STM32H743VIT6具備8個USART和1個UART接口，最高波特率可達10.5 Mbps（USART）；支持LIN、Smartcard、IrDA、RS-485等多種協議模式，具備自動波特率檢測、多處理器通信、DMA傳輸?shù)裙δ堋?/span>

2. SPI：高達6個SPI接口，支持全雙工模式、DMA、FIFO緩沖，可用于連接高速傳感器、外部ADC/DAC、Flash存儲等。高速SPI模式（雙線、三線和四線模式）可將傳輸速率提升至200 MHz（FPCLK）。

3. I2C：3個I2C接口，支持SMBus 3.0、PMBus、電源管理協議，可實現標準模式（100 kHz）、快速模式（400 kHz）、高速模式（1 MHz）。具備硬件CRC校驗、多主機模式與仲裁功能。

4. CAN-FD：兩個CAN-FD接口，支持Flexible Data Rate，可在CAN 2.0兼容模式下工作，也可切換至CAN-FD模式，實現最高8 Mbps的數據率。支持錯誤檢測、硬件濾波、多種工作模式，適用于汽車電子、工業控制等領域。

5. I2S/SAI：四路I2S接口和兩個SAI接口，可支持音頻編解碼、數字信號傳輸。SAI接口具備高級音頻協議支持，如TDM、多通道音頻、I2S、PCM、AC’97等，可連接外部CODEC，實現高保真音頻采集與播放。

• 安全與加密模塊
  STM32H743VIT6內置硬件加速加密模塊，包括AES（支持AES-128、AES-192、AES-256）、DES/TDES、CRC、SHA-1/256、TRNG（真隨機數發生器）等，可大幅提升加密解密、哈希運算和隨機數生成速度。
  安全功能特色：

  這些硬件安全特性可幫助開發者快速實現數據加密傳輸、固件完整性校驗、安全引導等應用，從而滿足工業網絡安全、物聯網設備安全等高等級安全需求。

1. 硬件AES引擎：支持ECB、CBC、CFB、OFB、CTR等多種工作模式，最高吞吐量可達450 MB/s（取決于核心主頻）。

2. SHA和HMAC：硬件SHA-1/256單元可加速消息摘要生成，并支持HMAC算法，用于認證和數據完整性驗證。

3. TRNG：提供符合FIPS 140-2標準的硬件隨機數生成功能，用于生成密鑰、隨機數或Nonce。

4. 密鑰存儲區（OTP/PGP）：支持一次可編程（OTP）區和可編程保護區域（PGP），可存放安全密鑰、設備ID、加密引導代碼等。

5. 安全引導與固件驗證：通過內置的hardware bootloader和簽名機制，支持對用戶應用程序進行CRC或簽名校驗，防止非法固件加載。

七、外設定時與中斷管理

合理利用外設定時器與中斷管理機制，是充分發揮STM32H743VIT6性能的關鍵。在復雜應用中，通常需要將外設事件與定時任務、DMA等協同工作，以減輕CPU負擔、提高系統實時性。

• NVIC與優先級分組
  NVIC（Nested Vectored Interrupt Controller）支持240個中斷源，并可針對每個中斷配置4位搶占優先級與4位子優先級（具體可通過優先級分組配置）。在H7系列中，搶占優先級具有更高的分辨率，可更精細地管理中斷優先級。
  通過HAL或LL庫，用戶可以針對不同外設中斷進行優先級分配，保證關鍵任務（如電機控制中斷、通信總線中斷）的及時響應，而次要事件（如狀態燈閃爍、次要傳感器采樣）可以分配較低優先級。

• DMA與事件觸發
  STM32H743VIT6內置多個DMA控制器（DMA1、DMA2、MDMA），總共支持可達32個傳輸通道。MDMA（Master DMA）具有高吞吐量和鏈式傳輸能力，可與AXI總線直接交互，實現多外設間高速數據搬運。
  DMA特點：

  結合定時器觸發、外部事件觸發、中斷通知等機制，可大幅減少CPU參與數據搬運的時間，使CPU專注于高優先級計算任務。

1. 鏈式傳輸與循環模式：可配置為一次性傳輸、連續循環傳輸?shù)?；鏈式模式支持多個數據段連續傳輸，適合圖像處理或音頻流式傳輸。

2. 事件觸發：可將外設事件（如ADC轉換完成、定時器觸發）作為DMA傳輸?shù)膯釉?，實現“硬件觸發、自動搬運”的零CPU干預操作。

3. FIFO與突發傳輸：MDMA具備FIFO緩沖區和突發傳輸能力，可在高負載場景下仍保持穩定吞吐。

八、開發環境與軟件生態

STM32H743VIT6擁有成熟的軟件生態和開發工具鏈，支持多種開發環境與軟件框架，幫助工程師快速上手并實現功能。主要開發軟件及工具包括：

• STM32CubeMX與CubeIDE
  STM32CubeMX是一款基于GUI的配置工具，可幫助用戶直觀地進行時鐘樹配置、外設引腳分配、中斷優先級設置、DMA通道分配等。生成的初始化代碼基于HAL（硬件抽象層）庫和LL（低層驅動）庫，用戶可以在CubeIDE或其他IDE中繼續開發。
  STM32CubeIDE則是集成的開發環境，基于Eclipse/CDT和GNU工具鏈，集成了代碼編輯、項目管理、編譯、調試等功能，并提供對調試器（如ST-LINK/V2、ST-LINK/V3）的內置支持。用戶可以通過SWD接口進行在線調試、監視變量、單步執行、斷點設置等操作。

• HAL庫與LL庫
  ST為各系列MCU提供了基于Cortex嵌入式軟件基礎庫（CMSIS）的HAL庫和LL庫。HAL庫具有高度的可移植性和抽象化，使用簡單，但性能相對略低；LL庫則靠近底層寄存器操作，性能優秀，適合對時序與性能有嚴格要求的場景。對于STM32H743VIT6這樣對實時性能有較高要求的應用，許多工程會選擇將外設初始化放在HAL中，而在運行時使用LL接口進行關鍵算法和高性能外設操作。

• FreeRTOS與RTOS支持
  由于STM32H743VIT6具備強大的多任務并發能力與硬件加速功能，通常會搭配實時操作系統（RTOS）進行開發。ST提供多種中間件支持的FreeRTOS移植包（STM32CubeH7中包含F(xiàn)reeRTOS V10或更高版本示例），并可結合LwIP TCP/IP棧、FatFS文件系統、USB中間件等，實現網絡協議、文件存儲、多任務調度的快速集成。
  基于FreeRTOS，用戶可以定義多個任務（Task）處理不同的業務邏輯，例如：音頻采集任務、無線協議棧任務、圖像處理任務、Motor Control任務等，通過任務優先級管理、信號量、消息隊列等同步機制協調各模塊。

• 調試與仿真工具
  STM32H743VIT6支持SWD/JTAG調試接口。常見的調試器包括ST-LINK/V2、ST-LINK/V3、J-Link、ULINK等。配合STM32CubeIDE或Keil MDK、IAR EWARM等專業IDE，可實現在線變量觀測、寄存器修改、性能分析、Trace跟蹤等多種調試手段。
  ST還提供了STM32CubeMonitor與STM Studio等監控工具，可實時采集變量、分析功耗、監測通信數據，為系統優化提供可視化數據支持。

九、典型應用與設計要點

STM32H743VIT6以其強悍的性能和豐富的外設特性，被廣泛應用于以下幾個領域及典型案例中：

• 工業自動化與運動控制
  在工業自動化領域，往往需要同時實現多路高速數據采集、復雜電機控制算法和實時通信。STM32H743VIT6的高主頻Cortex-M7內核和強大的定時器組，使其能夠在單芯片上完成三相電機矢量控制算法（FOC），同時通過Ethernet或CAN-FD實現實時數據交換。
  設計要點：

1. 選擇合適的定時器中斷頻率：電機控制通常需要1 kHz~10 kHz的PWM頻率，可通過高級定時器同步ADC觸發，精確采樣電流信號。

2. 利用硬件加密模塊：在工業網絡中，為避免惡意攻擊，使用AES或HMAC對通信數據進行加密與認證，提高系統安全性。

3. 布局與散熱設計：高速運行時，Cortex-M7核心功耗較高，需要在PCB中合理放置散熱過孔與大面積地平面，確保熱量能及時擴散。

• 智能家居與物聯網網關
  STM32H743VIT6通過外部以太網接口和Wi-Fi/LoRa/4G模塊對接，可作為家庭網關或邊緣計算節點。在本地進行設備數據匯聚、協議轉換、初步數據處理，并將結果上傳到云端。
  設計要點：

1. 文件系統與外部存儲：結合SDMMC接口與FatFS文件系統，實現本地日志存儲、固件OTA升級包緩存。

2. 低功耗管理：在網絡空閑時，合理切換到STOP模式，利用RTC鬧鐘喚醒進行周期性數據采集與通信，以降低待機功耗。

3. 安全啟動與加密：通過硬件TRNG生成隨機數，用于HTTPS/SSL握手過程，保證網絡傳輸數據的機密性與完整性。

• 醫療設備與便攜式儀器
  在醫療領域對精度與穩定性要求極高，例如心電圖（ECG）采集器、便攜式超聲、血糖檢測儀等。STM32H743VIT6能夠提供高分辨率ADC、多路數據通道與浮點計算加速，滿足信號預處理與實時分析需求。
  設計要點：

1. 模擬前端設計：利用ADC的注入式通道與定時器同步采樣，保證多路傳感器數據同時采集；采用差分輸入模式降低干擾。

2. 抗干擾設計：對電源進行濾波管理，采用獨立模擬地與數字地分離設計，以減少高頻開關噪聲對ADC精度的影響。

3. 軟件容錯與數據校驗：在關鍵數據通道中應用CRC校驗和ECC機制，保證數據傳輸與存儲的可靠性。

• 音視頻處理與圖形顯示
  STM32H743VIT6的Cortex-M7 FPU與DSP指令集可加速音頻編解碼算法、簡單圖像濾波與邊緣檢測。同時，內置的Chrom-ART Accelerator（DMA2D）與JPEG硬件加速器可實現圖像快速縮放、顏色轉換和JPEG壓縮/解壓。結合外部TFT-LCD控制器（LTDC），可構建高分辨率（如QVGA、WVGA）圖形界面。
  設計要點：

1. 雙層緩沖與DMA2D：在顯示刷新時，采用雙緩沖機制與DMA2D硬件加速，減少CPU干預，提高圖形繪制效率。

2. 音頻接口與音頻任務調度：利用SAI與I2S接口與外部音頻編解碼芯片連接，通過DMA方式連續傳輸音頻數據，確保音頻播放和錄制的低時延。

3. SD卡存儲與文件系統：通過SDMMC接口讀取圖像資源、音頻文件，并借助FatFS進行文件管理，實現多媒體資源的靈活調用。

十、設計注意事項與最佳實踐

在實際項目中，充分發揮STM32H743VIT6性能并保證系統可靠性，需要綜合考慮以下設計要點與最佳實踐：

• 時鐘與PLL配置

1. 合理選擇PLL倍頻與分頻系數：根據用戶使用的外部晶振頻率，計算出符合480MHz主頻的PLL配置，同時保證外設所需的48MHz/72MHz等頻率穩定。

2. 避免時鐘抖動影響高速接口：高速接口如USB HS和以太網需要嚴格的時鐘穩定性，應使用高精度晶振與外部PHY的時鐘同步策略。

• 電源完整性與去耦設計

1. 多點去耦電容：在VDD_CPU、VDD_SRAM、VDDA、VDD_IO等電源引腳處均需放置合適容量的去耦電容（0.1 μF、1 μF、10 μF等組合），以應對不同頻率段的電壓變化。

2. 分層電源平面：采用多層PCB設計，將電源平面與地平面分層，保證電源紋波與地回路面積最小化，降低信號干擾。

3. 差分信號線對稱布線：對高速差分接口（如RMII、USB、QSPI）采用阻抗匹配設計，控制特征阻抗為50 Ω或100 Ω差分，并保證線對間距一致。

• 散熱與封裝熱管理

1. BGA底部散熱通孔：在BGA封裝中央?yún)^(qū)域設置散熱VIA，將熱量從芯片底部傳導到內部地平面或散熱銅皮，以降低芯片工作溫度。

2. 外部散熱區域設計：在芯片下方設置與VC熱墊相連的散熱銅箔，并搭配頂層或底層的散熱銅皮，必要時可在底部貼裝外部散熱片。

3. 評估功耗并預估溫升：在設計初期通過估算芯片全速運行時的功耗，評估散熱需求，確保在工業級溫度環境下芯片穩定工作。

• PCB布線與布局注意事項

1. 分區布局：將模擬電路、數字電路、高速接口、電源模塊等分別劃分在不同區域，避免相互干擾。

2. 信號流向與時鐘分配：將高速信號路徑盡可能縮短，避免與高速時鐘線并行布線；時鐘線應盡量避開高噪聲區域，減少時鐘抖動。

3. 地平面連續性：確保地平面在板上連續，不被切斷，否則會造成回流路徑不連貫，引發EMI問題。

• 開發過程與測試

1. 充分利用定時分析與Trace工具：在關鍵任務加載較高時，通過硬件Trace或ETM（Embedded Trace Macrocell）進行周期分析，找出性能瓶頸。

2. 軟硬件協同調試：結合示波器、邏輯分析儀等儀器觀測高速信號與通信數據，確保時序滿足外設要求。

3. 版本控制與固件升級策略：對固件進行分段管理，將Bootloader與應用程序分離，支持OTA（Over-The-Air）或SD卡升級，提高系統可維護性。

十一、案例演示：基于STM32H743VIT6的工業網關設計思路

下面以一個工業網關為例，闡述STM32H743VIT6在具體系統中的應用思路與設計步驟，幫助讀者理解如何將前述理論知識落地到項目開發。

• 功能需求與系統架構

• 多路RS-485收發器與UART接口，連接Modbus RTU傳感器。

• CAN-FD收發器與CAN-FD接口，用于與PLC或其他現場設備通信。

• 以太網PHY芯片與MAC接口，實現工業以太網通信；備用4G模塊通過UART或SPI與MCU通信，當光纖網絡斷線時自動切換至蜂窩網絡。

• TFT-LCD觸摸屏通過LTDC和FT5336觸摸屏控制器實現本地HMI界面，顯示實時數據與歷史曲線。

• 外部QSPI Flash與SDMMC接口，用于固件存儲與數據日志存儲。

• RTC與Backup SRAM用于斷電保持實時時鐘與關鍵參數。

1. 功能需求：采集多路Modbus RTU傳感器數據，通過CAN-FD與現場總線通信，通過以太網或4G模塊上報云端，同時支持本地HMI顯示與歷史日志存儲。

2. 系統架構：以STM32H743VIT6為核心，通過以下模塊實現功能：

• 硬件設計要點

1. 電源方案：采用多路DC-DC轉換器，為STM32H743VIT6提供3.3 V VDD與1.1 V VCORE以及VDDA、VDDIO等獨立電源。關鍵時刻通過看門狗管理系統復位與異?；謴?。

2. 信號接口布局：將高速以太網與CAN-FD接口聚集在PCB一側，并添加差分線終端電阻；將Modbus RTU接口與4G模塊分區在另一側，避免串擾。

3. 調試與編程接口：預留SWD（SWCLK、SWDIO、NRST）連接器，以及UART調試串口。板上設置復位按鈕與Boot1跳線，用于恢復進入Bootloader模式。

4. 散熱設計：在STM32H743VIT6下方安排多通散熱過孔，并與PCB多層地平面連接，以利于高速運行下的散熱。

• 軟件設計要點

1. 啟動與Bootloader：基于ST內置Bootloader或自定義Bootloader，實現通過SD卡或串口升級應用。Bootloader需校驗應用鏡像CRC或簽名，確保固件完整性。

2. 操作系統與任務劃分：選用FreeRTOS作為實時調度內核，將功能模塊劃分為獨立任務：Modbus采集任務、CAN-FD通信任務、以太網通信任務（基于LwIP）、HMI繪制任務、系統監控任務等。通過消息隊列和信號量實現任務間通信。

3. 外設驅動與中間件：利用HAL與LL庫驅動外設，結合LwIP TCP/IP棧、FatFS文件系統、LittlevGL圖形庫（或TouchGFX），打造豐富的HMI界面與網絡功能。

4. 安全與加密：啟用AES加密模塊對網絡傳輸數據進行加密，使用TRNG生成會話密鑰；在存儲模塊中對關鍵配置文件、日志進行CRC校驗。

• 系統測試與驗證

1. 功能測試：驗證Modbus RTU與CAN-FD通信的正確性，通過外部信號模擬器模擬傳感器數據，檢查數據采集與轉發。

2. 壓力測試：在高負載條件下（如大量以太網數據包吞吐、頻繁Modbus讀寫請求），使用Trace工具監測系統實時性能，確保CPU負載不高于80%，保證系統穩定性。

3. 環境測試：對工業網關在-40℃~+85℃溫度、5 %~95 %濕度環境下進行老化測試，驗證硬件電路與軟件在極端環境下的可靠性。

4. 安全測試：對網絡接口進行滲透測試，驗證AES密鑰管理、固件升級簽名和防火墻策略的有效性。

通過上述案例，可以看出STM32H743VIT6的強大功能和靈活的外設支持，使其在復雜的嵌入式系統中能夠勝任多種任務，包括高速數據通信、實時控制、圖形顯示和安全加密。合理的硬件設計與軟件架構，將幫助工程師在項目開發中快速迭代、降低風險并縮短上市時間。

十二、常見型號與對比

在STM32H7系列中，除了STM32H743VIT6以外，還有多個型號有著不同的性能與特性，主要區別在封裝尺寸、存儲容量、外設數量與核心主頻等方面。以下列舉部分常見STM32H7系列型號，并簡要對比其特點：

• STM32H743IIT6

• 封裝：LQFP176（176引腳）

• Flash：1 MiB、SRAM：564 KiB

• 主要區別：與VIT6類似，但封裝形式為LQFP，適合傳統插針焊接設計。高速引腳布局與BGA版稍有差異，對PCB成本與密度要求不同。

• STM32H743ZIT6

• 封裝：BGA216（216引腳）

• Flash：2 MiB、SRAM：1 MiB

• 主要區別：更大容量的片上存儲，適用于對代碼和數據需求極高的應用。更多引腳提供更多外設接口選項，如更多的GPIO、USART、SPI通道等。

• STM32H745ZGT6 / STM32H755ZGT6

• 雙核A5/A7架構：Cortex-M7（480MHz）+ Cortex-M4（240MHz）

• Flash：2 MiB、SRAM：1 MiB

• 主要區別：雙核設計使得應用能夠將高性能計算任務與常規控制任務分離，M7核專注于高性能數據處理，M4核處理運動控制或其他實時低優先級任務，并且共享片上SRAM與外設。

• STM32H723ZIT6

• 主頻：400MHz（相對于743的480MHz略低）

• Flash：1 MiB、SRAM：512 KiB

• 主要區別：犧牲一部分主頻與存儲容量，但依舊保持高端特性，適合對成本和性能有均衡需求的項目。

• STM32H750XB

• 主頻：400MHz、Flash：128 KiB、SRAM：564 KiB

• 主要區別：存儲資源較小，但依然保留了Cortex-M7高性能核，適合資源需求相對較低的高性能嵌入式應用。

選擇合適的型號時，應綜合考慮以下因素：代碼大小與數據量需求、GPIO與外設數量、封裝可焊性與PCB成本、低功耗模式需求、以及對主頻與浮點運算性能的具體要求。對于需要最大化性能和外設豐富度的應用，可優先考慮STM32H743ZIT6、H743BGT6或H753VAT等高容量封裝型號。

十三、學習與資源推薦

為了更好地掌握STM32H743VIT6的開發與應用，以下是一些推薦的學習資源與工具，幫助工程師快速入門并深入挖掘其功能：

• 官方文檔與數據手冊

1. STM32H743xI/B/C reference manual (RM0433)：詳細描述了芯片架構、寄存器配置、外設功能與編程模型。

2. STM32H743xI/B/C datasheet (DS12135)：提供芯片引腳分配、電氣特性、封裝尺寸、溫度范圍與時鐘特性等關鍵信息。

3. AN4930 application note：介紹了STM32H7系列的系統設計要點、散熱方案與電源管理。

4. AN5402 application note：講解了Cortex-M7的Cache管理與性能優化經驗。

• 軟件與開發工具

1. STM32CubeMX：用于外設配置、時鐘樹生成與初始化代碼自動化生成的工具。

2. STM32CubeH7：包含針對H7系列的固件庫、示例代碼與中間件。包括HAL庫、LL庫、FreeRTOS示例、LwIP中間件、USB中間件、FatFS文件系統、TouchGFX圖形庫等。

3. STM32CubeIDE：集成開發環境，支持項目創建、編譯、調試、性能分析、代碼追蹤等功能。

4. Keil MDK-ARM、IAR EWARM：備選專業IDE，提供更豐富的優化工具與分析插件。

• 示例工程與社區

1. ST官方Github倉庫：包含大量STM32H7示例工程，如以太網、USB音頻、圖形界面、Motor Control等。可直接下載并移植到自己的項目中。

2. STM32Cube forum：ST官方論壇，活躍的社區討論板塊，涵蓋從引腳復用、外設調試到PCB布局、功耗優化等各方面的問題。

3. E2E社區和Stack Overflow：全球范圍內的技術社區，遇到問題時可以搜索相關話題或提問，與其他開發者交流經驗。

• 第三方庫與工具

1. FreeRTOS：實時操作系統，STM32CubeH7已經提供與FreeRTOS集成的示例，可直接在CubeIDE中使用。

2. TouchGFX / LittlevGL：高性能圖形庫，支持在STM32H7上繪制復雜的用戶界面與動畫效果。

3. Segger SystemView：用于實時行為分析與可視化的工具，可以幫助開發者了解系統運行狀態、任務切換與中斷響應。

4. StmStudio：ST官方的實時監控工具，可通過記錄變量與事件來分析器件行為和功耗。

十四、總結

STM32H743VIT6作為STM32 H7系列中的高端型號，憑借ARM Cortex-M7內核的480MHz主頻、強大的FPU/DSP功能、豐富的片上存儲與外設，以及靈活的時鐘與電源管理，成為了許多對性能與功能有極高要求嵌入式系統的理想選擇。本文從系列定位與特點、核心架構與存儲資源、時鐘與電源管理、封裝與引腳資源、主要外設功能、外設定時與中斷管理、開發環境與軟件生態、典型應用與設計要點、常見型號對比、學習資源推薦等十余個維度，對STM32H743VIT6的基礎知識進行了全面而詳細的闡述。

在使用STM32H743VIT6進行實際開發時，工程師需要結合具體應用需求，從硬件設計（如電源、散熱、PCB布局）與軟件架構（如操作系統選擇、外設驅動、實時調度）兩個方面進行綜合考慮，并借助ST提供的豐富資源（CubeMX、示例庫、應用筆記等）實現快速開發與性能優化。同時，應注意信號完整性、電源完整性、散熱方案與安全策略，以保證系統在復雜工業或商業環境下穩定可靠地運行。

總之，通過對STM32H743VIT6各項基礎知識與應用細節的系統學習與實踐，開發者可以充分挖掘其高性能內核和豐富外設資源的潛力，構建具有競爭力的高端嵌入式產品。
