6N137光耦中文資料詳解

一、6N137光耦概述

6N137是一款單通道高速光電耦合器，廣泛應用于工業控制、通信接口、馬達驅動、A/D轉換及數字信號隔離等領域。其核心結構由850nm波長的AlGaAs發光二極管（LED）和集成檢測器組成，檢測器包含光敏二極管、高增益線性運放及肖特基鉗位的集電極開路三極管。該器件通過光信號實現輸入與輸出的電氣隔離，兼具高速傳輸、高共模抑制比（CMR）及寬工作溫度范圍（-40°C至+85°C）等特點，典型傳輸速率達10MBit/s，擺率高達10kV/μs，扇出系數為8，兼容TTL/LSTTL電平標準。

二、6N137光耦技術特性

1. 核心參數

• 輸入特性：極小輸入電流（5mA），高電平最大輸入電流15mA，低電平最大輸入電流250μA，正向壓降1.2V至1.7V（典型值1.4V）。

• 輸出特性：集電極開路輸出，需外接上拉電阻（推薦值4.7kΩ至47kΩ），輸出低電平時可吸收13mA電流。

• 電源與隔離：最大電源電壓5.5V，輸出電壓范圍4.5V至5.5V，隔離電壓2500V AC（部分型號達3750Vrms）。

• 時序與噪聲：傳輸延時低至45ns（高至低/低至高），共模抑制比10000V/μs，內部噪聲防護裝置提供典型10kV/μs的共模抑制功能。

2. 功能優勢

• 高速傳輸：10MBit/s的轉換速率滿足高速數字信號隔離需求，適用于數據總線、接口電路等場景。

• 電氣隔離：通過光信號傳輸實現輸入與輸出的完全隔離，避免地線干擾和高壓沖擊，提升系統可靠性。

• 抗干擾能力：高共模抑制比有效抑制共模噪聲，適用于工業現場等強電磁干擾環境。

• 寬溫工作：-40°C至+85°C的溫度范圍適應極端工業環境，保障設備穩定性。

三、6N137光耦引腳功能與封裝

1. 引腳定義與功能

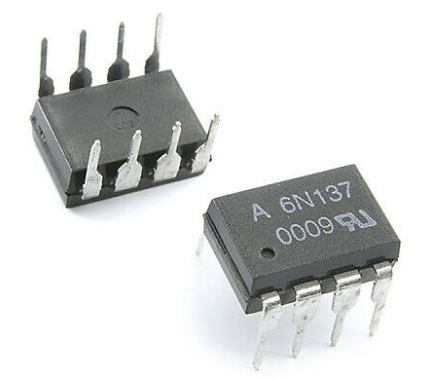

6N137采用DIP-8封裝，各引腳功能如下：

• 引腳2（Anode）：LED陽極，連接輸入信號源。

• 引腳3（Cathode）：LED陰極，接地或接低電平。

• 引腳6（VO）：集電極開路輸出端，需外接上拉電阻至電源。

• 引腳7（Enable）：使能端，高電平（2.0V至Vcc）時允許輸出，低電平（0V至0.8V）時強制輸出高阻態。

• 引腳8（Vcc）：電源端，供電電壓4.5V至5.5V。

• 引腳5（Ground）：接地端。

• 引腳1、4（NC）：無連接引腳，不可使用。

2. 典型應用電路

（1）光電隔離器應用

在數據采集系統中，6N137用于隔離模擬電路與數字電路。輸入端限流電阻（如470Ω）串聯于LED兩端，輸出端上拉電阻（如47kΩ）連接至5V電源，電源與地之間并聯0.1μF高頻陶瓷電容以抑制噪聲。使能端接選通信號，確保數據有效時才工作，減少功耗。

（2）高速光耦開關電路

在馬達控制系統中，6N137實現高速開關功能。輸入端LED由3.3V或5V信號驅動，輸出端三極管基極通過電阻接地，集電極接負載。上拉電阻（如330Ω）與負載電容（如15pF）共同決定響應時間（25ns至75ns），滿足實時控制需求。

（3）多諧振蕩電路

利用6N137的傳輸延時特性，可構建多諧振蕩器。輸入端LED與輸出端三極管通過反饋網絡連接，形成自激振蕩電路，輸出頻率由延時時間及RC參數決定，適用于時鐘信號生成等場景。

四、6N137光耦設計要點與注意事項

1. 電源與去耦設計

• 去耦電容：電源端（Vcc與地）必須并聯0.1μF高頻陶瓷電容或鉭電容，位置盡量靠近芯片引腳，以吸收電源紋波并減小開關沖擊。

• 電源穩定性：避免電源電壓波動超過5.5V，否則可能損壞器件。

2. 輸入端限流電阻設計

• 電阻計算：限流電阻值由輸入電壓與LED正向壓降決定，公式為：

其中，VIN為輸入電壓，VF為LED正向壓降（1.2V至1.7V），IF為LED工作電流（6.5mA至15mA）。

• 阻值選擇：在滿足LED導通條件的前提下，盡量增大限流電阻以降低功耗與噪聲。

3. 輸出端上拉電阻設計

• 電阻選擇：上拉電阻值需根據后級負載電流與響應速度確定。典型值4.7kΩ適用于大多數場景，若后級為TTL電路且負載較少，可選47kΩ或15kΩ。

• 負載電容影響：輸出端等效電容（CL）與上拉電阻（RL）共同決定響應時間，公式為：

需根據系統時序要求優化參數。

4. 使能端控制

• 默認狀態：使能端內部已接上拉電阻，無需外接。低電平時強制輸出高阻態，高電平時允許輸出。

• 應用場景：在多路數據傳輸中，可通過使能端分時控制各通道工作，降低功耗。

五、6N137光耦典型應用案例

1. 工業控制系統中的信號隔離

在PLC（可編程邏輯控制器）中，6N137用于隔離輸入/輸出信號，防止高壓干擾損壞控制電路。輸入端連接傳感器信號，輸出端連接CPU模塊，通過光耦實現電氣隔離與信號傳輸。

2. 馬達驅動系統中的高速開關

在伺服電機驅動器中，6N137實現PWM信號的高速隔離與傳輸。輸入端接收控制器輸出的PWM信號，輸出端驅動功率MOSFET，確?？刂菩盘柵c高壓功率電路的完全隔離。

3. A/D轉換電路中的噪聲抑制

在數據采集系統中，6N137隔離模擬信號與數字電路，避免數字噪聲干擾模擬信號。輸入端連接傳感器輸出，輸出端連接A/D轉換器，通過光耦提升信噪比。

六、6N137光耦替代型號與選型建議

1. 替代型號

• HCPL-2601/2611：安華高科技（Avago）生產的單通道高速光耦，參數與6N137相近，兼容性良好。

• PC817：東芝生產的通用型光耦，適用于低速隔離場景，但傳輸速率較低（約10kHz）。

• FOD3180：飛兆半導體生產的高速MOSFET輸出光耦，適用于驅動功率器件的場景。

2. 選型建議

• 高速需求：優先選擇6N137或HCPL-2601等高速型號，確保傳輸速率滿足系統要求。

• 隔離電壓：根據應用場景選擇隔離電壓等級，工業應用建議選擇2500V AC及以上型號。

• 封裝形式：DIP-8封裝適用于手工焊接，SMD封裝適用于自動化貼片生產。

七、6N137光耦常見問題與解決方案

1. 輸出端無法正常驅動負載

• 原因：上拉電阻阻值過大或電源電壓不足。

• 解決方案：減小上拉電阻阻值或提高電源電壓至5V。

2. 傳輸延時過大

• 原因：輸出端等效電容過大或上拉電阻阻值過高。

• 解決方案：優化PCB布局，減小寄生電容；降低上拉電阻阻值。

3. 噪聲干擾導致誤觸發

• 原因：電源噪聲或輸入信號抖動。

• 解決方案：加強電源去耦設計；在輸入端增加濾波電路。

八、總結

6N137光耦憑借其高速傳輸、高隔離電壓及強抗干擾能力，成為工業控制、通信接口等領域的核心器件。通過合理設計輸入限流電阻、輸出上拉電阻及電源去耦電路，可充分發揮其性能優勢。在實際應用中，需根據系統需求選擇合適的替代型號，并優化PCB布局以降低噪聲干擾。未來，隨著工業自動化與智能化的發展，6N137光耦將在更多高端應用中發揮關鍵作用。
