6N137光耦的檢測方法與性能評估

摘要：6N137光耦作為一種高速、高隔離度的光電耦合器，廣泛應用于工業控制、通信設備及電源管理等領域。其性能的穩定性直接關系到系統的可靠性和安全性。本文將系統介紹6N137光耦的檢測方法，包括外觀檢查、靜態參數測試、動態性能測試、傳輸特性分析以及綜合性能評估，旨在為工程師和技術人員提供全面的檢測指南。

一、引言

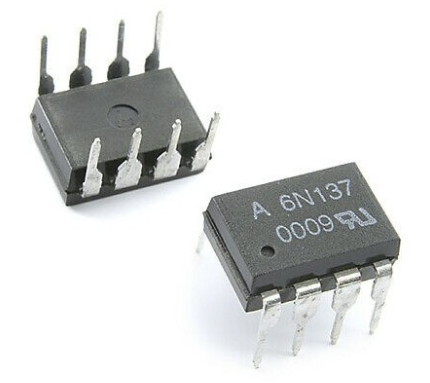

6N137光耦是一種單通道高速光耦合器，由一個850nm波長的AlGaAs LED和一個集成檢測器組成。檢測器部分包括光敏二極管、高增益線性運放及一個肖特基鉗位的集電極開路三極管。其典型應用包括高速數字開關、馬達控制系統和A/D轉換等。由于6N137在電路中起到電氣隔離和信號傳輸?shù)年P(guān)鍵作用，因此其性能的可靠性至關重要。本文將詳細介紹6N137光耦的檢測方法，以確保其在實際應用中的穩定性和可靠性。

二、外觀檢查

在進行任何電氣測試之前，首先應對6N137光耦進行外觀檢查。外觀檢查是檢測光耦的第一步，也是最直觀的檢測方法。

1. 檢查外觀完整性：觀察光耦的外殼是否有裂紋、變形或破損。任何物理損傷都可能導致內部元件的損壞或性能下降。

2. 檢查引腳：檢查引腳是否完整、無彎曲或斷裂。引腳的損壞會影響光耦的電氣連接和性能。

3. 檢查標識：確認光耦上的標識是否清晰、準確，包括型號、生產廠家和生產日期等信息。錯誤的標識可能導致誤用或性能不匹配。

三、靜態參數測試

靜態參數測試是評估6N137光耦性能的基礎。通過測量其輸入和輸出端的電氣參數，可以初步判斷光耦是否正常工作。

1. 輸入端測試

6N137光耦的輸入端由一個LED組成，其正向壓降和正向電流是關鍵參數。

• 正向壓降測試：使用萬用表或示波器測量LED的正向壓降。在正向電流為6.5mA至15mA時，正向壓降應在1.2V至1.7V之間。如果正向壓降超出此范圍，可能表明LED損壞或性能下降。

• 正向電流測試：通過串聯限流電阻，為LED提供適當?shù)恼螂娏?。使用電流表測量實際電流值，確保其在規定范圍內。過大的電流可能導致LED過熱甚至損壞，而過小的電流則可能無法使光耦正常工作。

2. 輸出端測試

6N137光耦的輸出端為集電極開路的三極管，其輸出電壓和電流能力是評估性能的重要指標。

• 輸出電壓測試：在輸入端施加適當?shù)恼螂娏?，使光耦?dǎo)通。使用萬用表測量輸出端的電壓。在集電極開路配置下，輸出端應呈現低電平（接近0V）。如果輸出電壓過高或不穩定，可能表明光耦內部的三極管損壞或性能下降。

• 輸出電流能力測試：通過外接上拉電阻，為輸出端提供適當?shù)呢撦d。使用電流表測量輸出電流，確保其在規定范圍內。過大的輸出電流可能導致光耦過熱或損壞，而過小的輸出電流則可能無法滿足后級電路的需求。

四、動態性能測試

動態性能測試是評估6N137光耦在高速信號傳輸中的表現。由于6N137具有高達10MBit/s的轉換速率，因此其動態性能至關重要。

1. 傳輸延時測試

傳輸延時是光耦從輸入信號變化到輸出信號變化所需的時間。對于6N137光耦，其傳輸延時通常在幾十納秒范圍內。

• 測試方法：使用信號發生器產生一個高速脈沖信號，輸入到6N137的輸入端。同時，使用示波器監測輸入和輸出信號的波形。通過測量輸入信號上升沿（或下降沿）與輸出信號上升沿（或下降沿）之間的時間差，可以計算出傳輸延時。

• 評估標準：如果傳輸延時超出規格書規定的范圍，可能表明光耦的性能下降或存在故障。

2. 擺率測試

擺率是指光耦輸出信號的上升沿或下降沿的斜率。對于6N137光耦，其擺率高達10kV/μs，表明其輸出信號能夠快速變化。

• 測試方法：與傳輸延時測試類似，使用信號發生器和示波器監測輸入和輸出信號的波形。通過測量輸出信號上升沿或下降沿的斜率，可以評估光耦的擺率性能。

• 評估標準：如果擺率低于規格書規定的值，可能表明光耦的驅動能力不足或存在其他性能問題。

五、傳輸特性分析

傳輸特性是評估光耦性能的關鍵指標之一。通過分析光耦在不同輸入條件下的輸出特性，可以深入了解其工作性能和穩定性。

1. 電流傳輸比（CTR）測試

電流傳輸比（CTR）是指光耦輸出電流與輸入電流的比值。它是衡量光耦光電轉換效率的重要指標。

• 測試方法：通過串聯限流電阻，為6N137的輸入端提供不同的正向電流。同時，測量輸出端的電流。通過計算輸出電流與輸入電流的比值，可以得到CTR值。

• 評估標準：CTR值應在規格書規定的范圍內。如果CTR值過低或過高，可能表明光耦的性能下降或存在故障。此外，CTR值還受溫度、輸入電流等因素的影響，因此在實際應用中需要考慮這些因素對CTR的影響。

2. 線性度測試

線性度是指光耦輸出信號與輸入信號之間的線性關系程度。對于需要精確傳輸信號的應用場景，線性度至關重要。

• 測試方法：使用信號發生器產生一個線性變化的輸入信號，輸入到6N137的輸入端。同時，使用示波器監測輸出信號的波形。通過比較輸入信號和輸出信號的線性關系，可以評估光耦的線性度性能。

• 評估標準：如果輸出信號與輸入信號之間存在明顯的非線性關系，可能表明光耦的線性度性能不佳或存在故障。在實際應用中，需要根據具體需求選擇線性度符合要求的光耦型號。

六、綜合性能評估

除了上述靜態參數測試和動態性能測試外，還需要對6N137光耦進行綜合性能評估。這包括在不同工作溫度下的性能測試、耐壓能力測試以及長期穩定性測試等。

1. 不同工作溫度下的性能測試

工作溫度是影響光耦性能的重要因素之一。通過在不同溫度下對6N137光耦進行性能測試，可以評估其在極端環境下的工作穩定性和可靠性。

• 測試方法：將6N137光耦置于恒溫箱中，設置不同的溫度點（如-40℃、25℃、85℃等）。在每個溫度點下，對光耦進行靜態參數測試和動態性能測試。通過比較不同溫度下的測試結果，可以評估光耦在不同工作環境下的性能變化。

• 評估標準：如果光耦在不同溫度下的性能變化超出規格書規定的范圍，可能表明其在極端環境下的工作穩定性不佳或存在故障。在實際應用中，需要根據具體工作環境選擇合適的光耦型號，并采取必要的散熱和保溫措施以確保其正常工作。

2. 耐壓能力測試

耐壓能力是指光耦在承受高電壓時的絕緣性能和穩定性。對于需要承受高電壓的應用場景，耐壓能力測試至關重要。

• 測試方法：使用高壓測試儀對6N137光耦的輸入端和輸出端施加逐漸升高的電壓。通過監測光耦的絕緣電阻和漏電流等參數，可以評估其耐壓能力。

• 評估標準：如果光耦在承受高電壓時出現絕緣擊穿或漏電流過大等現象，可能表明其耐壓能力不足或存在故障。在實際應用中，需要根據具體需求選擇耐壓能力符合要求的光耦型號，并采取必要的保護措施以確保其安全運行。

3. 長期穩定性測試

長期穩定性測試是評估光耦在長時間工作過程中的性能變化和可靠性。通過模擬實際工作環境，對6N137光耦進行長時間連續工作測試，可以評估其長期穩定性和壽命。

• 測試方法：將6N137光耦置于模擬實際工作環境的測試臺中，設置適當?shù)墓ぷ鳁l件（如溫度、濕度、電壓等）。在連續工作一段時間后（如數百小時或數千小時），對光耦進行靜態參數測試和動態性能測試。通過比較測試前后的結果，可以評估光耦的長期穩定性和壽命。

• 評估標準：如果光耦在長時間工作后出現性能下降或故障等現象，可能表明其長期穩定性不佳或存在設計缺陷。在實際應用中，需要根據具體需求選擇長期穩定性符合要求的光耦型號，并采取必要的維護和保養措施以延長其使用壽命。

七、檢測注意事項

在進行6N137光耦的檢測過程中，需要注意以下幾點以確保測試的準確性和安全性：

1. 遵循規格書：在進行任何測試之前，務必仔細閱讀6N137光耦的規格書，了解其電氣參數、工作條件、測試方法等關鍵信息。遵循規格書的要求進行測試，以確保測試的準確性和有效性。

2. 使用合適的測試設備：選擇精度高、穩定性好的測試設備進行測試。避免使用老化或損壞的測試設備，以免影響測試結果的準確性。

3. 注意安全：在進行高壓測試或長時間連續工作測試時，務必注意安全。采取必要的防護措施，如佩戴絕緣手套、使用安全隔離變壓器等，以確保測試人員的安全。

4. 記錄測試數據：詳細記錄每次測試的數據和結果，包括測試條件、測試方法、測試結果等。這有助于后續的分析和評估，并為可能的故障排查提供依據。

5. 分析測試結果：對測試結果進行深入分析，找出可能存在的問題和故障點。根據分析結果，采取相應的措施進行修復或改進，以提高6N137光耦的性能和可靠性。

八、結論

6N137光耦作為一種高速、高隔離度的光電耦合器，在工業控制、通信設備及電源管理等領域發揮著重要作用。通過本文介紹的外觀檢查、靜態參數測試、動態性能測試、傳輸特性分析以及綜合性能評估等方法，可以全面、系統地檢測6N137光耦的性能和可靠性。在實際應用中，應根據具體需求選擇合適的檢測方法和測試條件，并遵循規格書的要求進行測試。通過定期的檢測和維護，可以確保6N137光耦在長時間工作過程中的穩定性和可靠性，為系統的正常運行提供有力保障。
