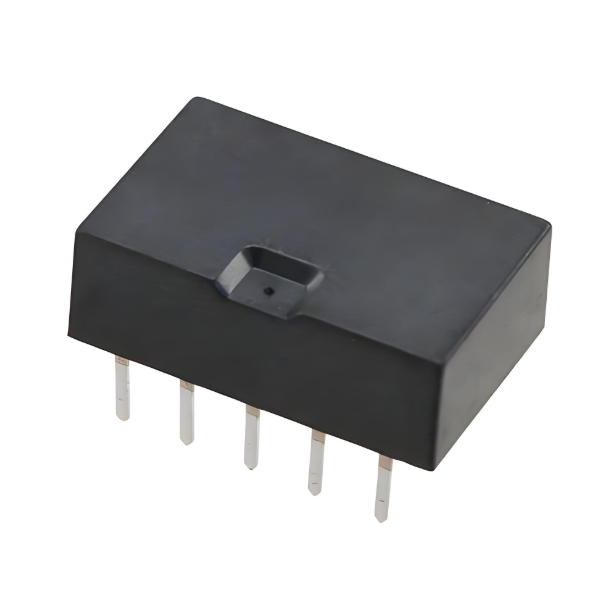

信號繼電器的分類

　　信號繼電器是一種用于控制電路的自動開關裝置，廣泛應用于各種控制系統中。根據不同的標準，信號繼電器可以進行多種分類。以下是信號繼電器的主要分類方法及其特點。

　　按動作原理分類，信號繼電器可以分為電磁繼電器、感應繼電器和熱力繼電器。電磁繼電器通過線圈電流產生磁場，吸引銜鐵動作，是應用最廣泛的類型。直流無極/有極繼電器、交流繼電器、二元差動繼電器等都屬于這一類。感應繼電器利用交變磁場在翼板中產生渦流，通過渦流力驅動觸點動作，常用于交流電路。熱力繼電器通過雙金屬片受熱彎曲的物理特性動作，主要用于過載或短路保護。

　　按工作電流分類，信號繼電器可以分為直流繼電器、交流繼電器和交直流繼電器。直流繼電器適用于直流電路，按電流極性分為無極、偏極、有極繼電器。交流繼電器用于交流電路，包含交流電磁繼電器和感應繼電器。交直流繼電器可在交直流電路中通用，如通用繼電器、熱力繼電器等。

　　按動作速度分類，信號繼電器可以分為速動繼電器、正常動作繼電器和緩動繼電器。速動繼電器的銜鐵動作時間小于0.1秒，適用于需要快速響應的場景。正常動作繼電器的動作時間在0.1~0.3秒之間，滿足一般控制需求。緩動繼電器的動作時間超過0.3秒，如無極緩放繼電器、安全型半導體時間繼電器等。

　　按觸點類型分類，信號繼電器可以分為常開繼電器、常閉繼電器和多觸點繼電器。常開繼電器在未通電時觸點斷開，通電后閉合。常閉繼電器在未通電時觸點閉合，通電后斷開。多觸點繼電器具備多個開關觸點，適合復雜控制。

　　按額定電壓分類，信號繼電器可以分為低壓信號繼電器和高壓信號繼電器。低壓信號繼電器的額定電壓≤24V，適用于家用電器、低功耗設備。高壓信號繼電器的額定電壓≥48V，用于工業設備、高功率系統。

　　信號繼電器還可以按封裝形式分類，如插件式繼電器，插槽式設計，便于維護和更換。按輸入量的物理性質分類，可分為電流繼電器和電壓繼電器。電流繼電器反映電流的變化，其線圈必須串聯在所反映的電路中。電壓繼電器反映電壓的變化，其線圈勵磁電路單獨構成。

　　信號繼電器的分類方法多樣，可以根據具體需求選擇合適的類型。例如，直流電機控制選直流繼電器，交流電網保護選交流電磁繼電器，高頻信號處理則優先考慮固態繼電器。了解這些分類方法有助于更好地選擇和應用信號繼電器，提高控制系統的性能和可靠性。

　　信號繼電器的工作原理

　　信號繼電器是一種電磁開關，廣泛應用于自動控制系統中，用于接通和斷開電路，以發布控制命令和反映設備狀態。其工作原理基于電磁感應和機械運動的結合，具體過程如下：

　　首先，信號繼電器主要由電磁系統和接點系統兩大部分組成。電磁系統包括線圈、固定的鐵心、軛鐵以及可動的銜鐵。接點系統則包括動觸點和靜觸點。當線圈兩端加上一定的電壓時，線圈中會流過一定的電流，從而產生電磁效應。這個電磁效應會在鐵心中產生磁場，進而吸引銜鐵。

　　銜鐵在電磁力的作用下，克服返回彈簧的拉力，吸向鐵芯。這一動作帶動了動觸點的移動，使其與靜觸點（常開觸點）吸合，從而實現電路的導通。此時，繼電器處于“吸起”狀態。如果線圈中的電流減少，電磁力也會隨之下降，銜鐵會在彈簧的反作用力下返回原來的位置，使動觸點與靜觸點（常閉觸點）斷開，從而實現電路的切斷。此時，繼電器處于“落下”狀態。

　　這種吸合和釋放的過程，使得繼電器具有開關特性，可以利用其接點的通斷來控制各種電路。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力下返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。

　　對于繼電器的常開、常閉觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為常開觸點；處于接通狀態的靜觸點稱為常閉觸點。繼電器一般有兩股電路，為低壓控制電路和高壓工作電路。

　　信號繼電器的主要作用包括：擴大控制范圍、放大、綜合信號、自動、遙控、監測等。例如，多觸點繼電器可以在控制信號達到某一定值時，同時換接、開斷、接通多路電路。靈敏型繼電器和中間繼電器等可以用微小的控制量控制很大功率的電路。當多個控制信號輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。此外，繼電器還廣泛應用于自動化控制系統中，實現遠程控制和狀態監測。

　　信號繼電器通過電磁感應和機械運動的結合，實現了電路的可靠通斷和系統的有效控制，在自動控制系統中發揮著至關重要的作用。

　　信號繼電器的作用

　　信號繼電器在自動控制系統和信號設備中扮演著至關重要的角色。它是一種電動開關，通過控制次級電路（線圈）中的電壓來打開或關閉初級電路（負載）。信號繼電器的主要作用包括信號傳遞、信號隔離、邏輯控制和干接點輸出等。

　　信號繼電器在信號傳遞方面發揮著重要作用。它可以將來自不同部件或部分的信號傳遞給繼電保護裝置中的其他元件，起到信號中繼的作用。這有助于將各種信號集中處理并觸發相應的保護動作。例如，在鐵路信號系統中，信號繼電器可以將軌道狀態、信號燈狀態等信息傳遞給中央控制單元，從而實現對列車運行的精確控制。

　　信號繼電器具有信號隔離的功能。它可以實現輸入信號與輸出信號之間的隔離，有效地防止信號干擾并保護繼電保護裝置中的其他元件免受損壞。這種隔離特性在復雜電路中尤為重要，因?yàn)樗梢苑乐共煌娐分g的相互干擾，確保系統的穩定性和可靠性。

　　信號繼電器可以進行邏輯控制。它可以根據預設的邏輯關系，對不同信號進行適當?shù)倪壿嬏幚砗团袛?，從而觸發繼電保護裝置中的相應保護動作，如斷路器跳閘、告警等。這種邏輯控制能力使得信號繼電器在自動化控制系統中具有廣泛的應用，例如在電力系統中，信號繼電器可以根據電壓、電流等參數的變化，自動執行保護動作，防止設備損壞和安全事故的發生。

　　信號繼電器通常會配備干接點輸出，可以將信號傳遞給其他設備或系統，實現聯鎖控制、報警提示等功能。干接點輸出的特點是沒有電流通過，因此可以安全地與其他設備連接，實現多種控制功能。例如，在樓宇自動化系統中，信號繼電器可以通過干接點輸出控制空調、照明等設備的開關狀態，實現智能化管理。

　　信號繼電器還具有動作快、工作穩定、使用壽命長、體積小等優點，因此在各種自動控制、遠程控制和信號設備中得到了廣泛應用。它在鐵路信號技術、電力保護、自動化、運動、遙控、測量和通信等裝置中都有重要的應用。信號繼電器的動作可靠性直接影響到系統的可靠性和安全性，因此在設計和使用過程中需要特別注意其性能和質量。

　　信號繼電器在自動控制系統和信號設備中發揮著不可替代的作用。它通過信號傳遞、信號隔離、邏輯控制和干接點輸出等功能，實現了對各種設備和系統的精確控制和保護，確保了系統的穩定性和安全性。

　　信號繼電器的特點

　　信號繼電器是一種重要的電子設備，廣泛應用于自動控制系統中，主要用于控制低功率或弱信號電路中的高功率電路。其作為一種自動開關裝置，通過電磁感應原理實現信號的放大、隔離、轉換和記錄，具有多種特性和廣泛的用途。

　　信號繼電器具有動作速度快的特點。這一特性使其能夠很好地與采用真空開關（動作迅速）的跳合閘回路配合，準確反應動作信號。信號繼電器通常帶有多個動合觸點，可以同時滿足現場信號指示及遙信等要求。這種快速響應能力對于需要實時控制和監測的系統尤為重要。

　　信號繼電器具有高可靠性和長壽命。信號繼電器通常采用機械開關，其結構相對簡單，且經過長時間的使用和驗證，穩定性和可靠性得到了廣泛認可。在需要高可靠性的場合，如核電站、航空航天等領域，信號繼電器是不可或缺的關鍵元件。一臺信號繼電器可以同時控制多個輸出通道，實現復雜的信號路由和切換功能。這一特性使得信號繼電器在需要同時處理多個信號的場合中得到廣泛應用，例如在通信系統中，信號繼電器可以實現對多個通信通道的切換和控制。

　　信號繼電器具有寬電流動作范圍。從0.02A至0.2A，信號繼電器均能準確動作，且動作后線圈內阻極低，用戶在設計中可不必考慮。此外，信號繼電器還具有電壓動作型，有多種外殼形式及端子接線，可以替代多種系列的信號繼電器，如DX-30系列、DX-8、8G系列、DXM-2A系列、DX-II、1IA系列信號繼電器。這種多樣性和靈活性使得信號繼電器在各種應用場景中都能找到合適的解決方案。

　　信號繼電器還具有電氣隔離、放大功能等特性。通過電磁線圈和開關觸點的組合，信號繼電器可以實現對電路的接通和斷開，從而發布控制命令和反映設備狀態。在自動控制系統中，信號繼電器通過接收控制信號并控制被控電路的開關狀態，實現對系統的自動控制和遠程監控。例如，在工業自動化系統中，信號繼電器可以實現對機械設備的自動控制和故障檢測；在電力系統中，信號繼電器用于監測和控制電力系統的運行狀態，當電力系統發生故障或異常情況時，信號繼電器能夠及時發出報警信號并切斷故障電路，以保護電力設備和系統的安全穩定運行。

　　信號繼電器作為一種重要的電子設備，在自動控制系統中發揮著不可替代的作用。其快速的動作速度、高可靠性和長壽命、寬電流動作范圍以及電氣隔離、放大功能等特性，使得信號繼電器在多種場合下都能得到有效應用。從自動控制系統到通信系統再到工業設備和游樂設備等領域，信號繼電器都展現出了其廣泛的應用前景和重要的實用價值。隨著科技的不斷發展和創新，信號繼電器將會在未來得到更加廣泛的應用和發展。

　　信號繼電器的應用

　　信號繼電器作為一種重要的電子元件，在多個領域中發揮著關鍵作用。其主要功能包括信號轉換、隔離、放大和控制，這些特性使其在計算機系統、鐵路信號系統、電力保護、自動化控制、遠程控制、測量和通信等領域得到了廣泛應用。

　　在計算機系統中，信號繼電器主要用于信號的轉換、隔離和放大。例如，在不同模塊或設備之間，信號繼電器可以將一種形式的信號轉換為另一種形式的信號，如將模擬信號轉換為數字信號，或?qū)⒌碗娖叫盘栟D(zhuǎn)換為高電平信號。此外，信號繼電器還能提供輸入和輸出電路之間的電氣隔離，防止干擾和噪音的傳播，保護計算機系統的穩定性和安全性。通過放大微弱的輸入信號，信號繼電器能夠驅動較大的負載或執行更復雜的控制任務，從而提高系統的穩定性和可靠性。

　　鐵路信號系統是鐵路運行的中樞神經，負責各種命令和信息的上傳下達。繼電器在鐵路信號系統中廣泛應用，如發車信號、進站信號、平調信號、道岔機等設備的控制。繼電器的可靠性、高精度、安全性和靈活性使其成為鐵路信號系統的關鍵部件。例如，在火車信號系統中，四分電路制動原理的啟動由繼電器實現，通過不同的繼電器組合，可以實現列車的前組制動、后組制動或前后組結合制動，從而確保列車行駛的安全和正常。此外，繼電器還在進站信號、出站信號的設備控制、信號電纜的分支和連接等方面發揮著重要作用。

　　在電力保護系統中，信號繼電器同樣扮演著重要角色。它主要用于繼電保護裝置中，承擔信號傳遞、隔離、放大和邏輯控制等任務。例如，信號繼電器可以將來自不同部件或部分的信號傳遞給繼電保護裝置中的其他元件，起到信號中繼的作用。同時，它還能實現輸入信號與輸出信號之間的電氣隔離，防止信號干擾并保護其他元件免受損壞。通過放大輸入信號的強度，信號繼電器確保信號能夠準確傳達和被正確識別，有助于提高繼電保護裝置的靈敏度和響應速度。此外，信號繼電器還可以根據預設的邏輯關系，對不同信號進行適當?shù)倪壿嬏幚砗团袛?，從而觸發相應的保護動作，如斷路器跳閘、告警等。

　　在自動化控制和遠程控制系統中，信號繼電器用于實現各種控制功能，如擴大控制范圍、放大信號、綜合信號和自動控制。例如，在自動化生產線中，信號繼電器可以用于控制各種機械設備的啟停和運行狀態，確保生產過程的順利進行。在遠程控制系統中，信號繼電器可以用于實現遠程信號的傳輸和控制，提高系統的靈活性和響應速度。

　　信號繼電器在多個領域中發揮著重要作用，其獨特的特性和廣泛的應用場景使其成為現代電子系統中不可或缺的關鍵元件。隨著技術的不斷進步和應用領域的不斷拓展，信號繼電器將繼續發揮其獨特的作用和價值，為各種系統的穩定性和可靠性提供有力保障。

　　信號繼電器如何選型

　　信號繼電器是一種用于在電路中進行信號轉換、放大、隔離等功能的電子元件。在選型信號繼電器時，需要綜合考慮多個因素，以確保繼電器能夠滿足系統需求并正常工作。本文將詳細介紹信號繼電器的選型要求及注意事項，并列舉一些常見的信號繼電器型號。

　　一、選型要求

　　額定電壓

　　繼電器的額定電壓應與系統電壓相匹配，以確保繼電器能夠正常工作。如果額定電壓過高或過低，可能會導致繼電器無法穩定工作或損壞。

　　額定電流

　　繼電器的額定電流應能夠滿足系統的電流需求。如果繼電器的額定電流過小，可能無法承受系統的電流負載，從而導致繼電器失效或損壞。

　　動作時間和釋放時間

　　動作時間是指繼電器從接通到斷開的時間，釋放時間是指繼電器從斷開到接通的時間。這兩個參數對于一些要求時間精確的系統是非常重要的，例如在自動化控制系統中，需要確保繼電器的動作和釋放時間能夠滿足系統的要求。

　　絕緣電阻

　　絕緣電阻是指繼電器在斷開狀態下繼電器之間的電阻。高絕緣電阻能夠有效地阻止繼電器之間的電流泄漏，從而提高系統的安全性和可靠性。

　　壽命

　　繼電器的壽命是指繼電器能夠正常工作的時間。一般來說，壽命越長，繼電器的可靠性和穩定性就越高。在選型時，需要根據系統的使用環境和壽命要求來選擇合適的繼電器。

　　二、注意事項

　　工作溫度范圍

　　繼電器在工作時會產生一定的熱量，因此需要考慮繼電器的工作溫度范圍。如果工作溫度超過繼電器的額定范圍，可能會導致繼電器無法正常工作或損壞。

　　振動和沖擊

　　繼電器在工作過程中會受到外部的振動和沖擊，因此需要選擇具有良好抗振和抗沖擊能力的繼電器。這樣可以確保繼電器能夠在惡劣的工作環境下正常工作。

　　安裝方式

　　繼電器有不同的安裝方式，例如插裝式、焊接式等。在選型時，需要根據系統的安裝方式來選擇合適的繼電器，以確保繼電器能夠與系統完美匹配。

　　電磁兼容性

　　繼電器在工作時會產生電磁干擾，可能會對系統的其他設備造成影響。因此，在選型時需要考慮繼電器的電磁兼容性，確保繼電器與系統的其他設備能夠正常工作。

　　尺寸和重量

　　繼電器的尺寸和重量也是選型時需要考慮的因素。尺寸過大可能會造成安裝不便，重量過大可能會導致系統負載過重。

　　三、常見信號繼電器型號

　　電磁繼電器

　　型號：OMRON G5V-1：這是一種小型電磁繼電器，額定電壓為5V，額定電流為5A，具有較高的機械壽命和電氣壽命，適用于各種自動化控制系統。

　　型號：TE Connectivity 1207150-1：這是一種插裝式電磁繼電器，額定電壓為12V，額定電流為10A，具有快速的動作時間和釋放時間，適用于高速切換應用。

　　固態繼電器

　　型號：Crydom D240：這是一種交流控制型固態繼電器，額定電壓為240V，額定電流為40A，具有快速的響應速度和較長的壽命，適用于電動機控制和加熱系統。

　　型號：Panasonic AQG2205：這是一種直流控制型固態繼電器，額定電壓為30V，額定電流為5A，具有低功耗和高絕緣電阻，適用于精密儀器和電子設備。

　　時間繼電器

　　型號：Schneider Electric LRD2D：這是一種電子式時間繼電器，具有可調的時間延遲功能，適用于需要延時控制的應用場景，如照明系統和自動化生產線。

　　型號：Omron H3Y-2：這是一種微處理器時間繼電器，具有高精度的時間控制功能，適用于需要精確時間控制的系統，如工業自動化和測試設備。

　　四、總結

　　選型信號繼電器需要綜合考慮額定電壓、額定電流、動作時間、釋放時間、絕緣電阻、壽命等要求，同時還要注意工作溫度范圍、振動和沖擊、安裝方式、電磁兼容性等事項。通過明確應用場景與需求、選擇繼電器類型、確定繼電器規格、考慮環境因素以及選擇可靠品牌與供應商等步驟，可以挑選出最適合自己應用的繼電器。常見的信號繼電器型號包括OMRON G5V-1、TE Connectivity 1207150-1、Crydom D240、Panasonic AQG2205、Schneider Electric LRD2D和Omron H3Y-2等。
