6N137高速光耦合器參數詳解與應用分析

一、6N137概述

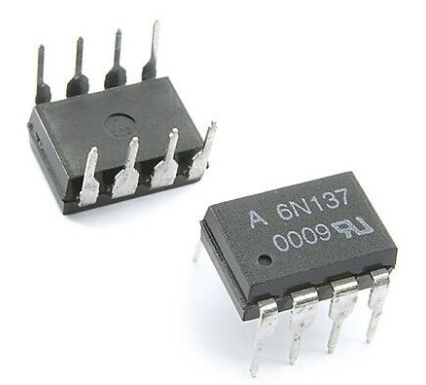

6N137是一款單通道高速光耦合器，廣泛應用于需要電氣隔離的數字電路中。其核心功能是通過光信號實現輸入與輸出之間的電氣隔離，同時保持高速信號傳輸能力。6N137采用8引腳DIP封裝，內部集成了紅外發光二極管（LED）和高靈敏度光電探測器，具有高共模抑制比（CMR）、低傳輸延遲和低功耗等特點。該器件適用于工業控制、通信設備、電源管理等領域，尤其在需要高速信號隔離的場景中表現優異。

二、6N137主要參數詳解

1. 電氣特性參數

• 輸入側參數

• 正向電流（IF）：典型值為5mA，最大值為20mA。輸入LED的正向電流決定了光耦合器的靈敏度，過大的電流可能導致器件發熱或壽命縮短。

• 正向電壓（VF）：典型值為1.4V至1.7V，最大值為1.8V。該參數表示LED導通所需的電壓，設計時需確保輸入電壓足夠驅動LED。

• 反向電壓（VR）：最大值為5V。輸入側LED的反向耐壓能力較低，需避免反向電壓過高導致器件損壞。

• 輸出側參數

• 輸出電流（IO）：典型值為13mA（集電極開路輸出），最大值為50mA。輸出端需通過上拉電阻提供電流，具體阻值需根據負載需求確定。

• 輸出電壓（VO）：高電平輸出電壓取決于上拉電阻和電源電壓，低電平輸出電壓通常小于0.8V。

• 飽和電壓（VCE(sat)）：典型值為0.2V（當輸出電流為13mA時）。該參數表示輸出晶體管導通時的壓降。

• 電源參數

• 供電電壓（VCC）：推薦工作電壓為5V，允許范圍為4.5V至5.5V。電源電壓的穩定性直接影響輸出信號的質量。

• 功耗（PD）：典型值為85mW。低功耗設計使得6N137適用于對能效要求較高的應用場景。

2. 速度特性參數

• 數據傳輸速率（Bit Rate）：最高可達10Mbps。6N137的高速性能使其能夠滿足高速數字信號的隔離需求。

• 傳播延遲（Propagation Delay）：

• 低電平到高電平（tpLH）：典型值為75ns，最大值為150ns。

• 高電平到低電平（tpHL）：典型值為50ns，最大值為100ns。
  傳播延遲是影響信號完整性的關鍵參數，設計時需確保其滿足系統時序要求。

• 脈沖寬度失真（PWD）：典型值為25ns。該參數表示輸出脈沖寬度與輸入脈沖寬度之間的差異，需在高速應用中特別關注。

3. 隔離特性參數

• 隔離電壓（VIso）：最小值為2500Vrms（50Hz，1分鐘）。高隔離電壓使得6N137能夠安全地隔離高壓與低壓電路。

• 共模抑制比（CMR）：最小值為10kV/μs。CMR表示器件抑制共模干擾的能力，高CMR值確保在噪聲環境下信號傳輸?shù)目煽啃浴?/span>

• 工作溫度范圍：-40°C至+85°C。寬溫度范圍使得6N137適用于工業級和汽車級應用。

4. 其他參數

• 扇出能力（Fan Out）：最多可驅動8個TTL負載。該參數表示輸出端的驅動能力，設計時需確保負載數量不超過限制。

• 使能端功能（Enable Pin）：6N137的7號引腳為使能端，低電平有效。通過控制使能端可實現輸出端的開關功能，增加設計的靈活性。

• 輸入電容（Cin）：典型值為60pF。輸入電容會影響信號的上升和下降時間，需在高速應用中考慮其對信號完整性的影響。

三、6N137引腳功能與封裝

6N137采用8引腳DIP封裝，引腳定義如下：

1. NC（Pin 1）：空腳，無內部連接。

2. Anode（Pin 2）：輸入LED的陽極，需連接正向電流源。

3. Cathode（Pin 3）：輸入LED的陰極，需接地或連接限流電阻。

4. NC（Pin 4）：空腳，無內部連接。

5. GND（Pin 5）：輸出側地，需與輸入側地隔離。

6. VO（Pin 6）：輸出端，集電極開路結構，需外接上拉電阻。

7. Enable（Pin 7）：使能端，低電平有效，用于控制輸出狀態。

8. VCC（Pin 8）：輸出側電源，典型值為5V。

封裝尺寸為標準DIP-8，引腳間距為2.54mm，便于PCB布局和焊接。

四、6N137工作原理

6N137的工作原理基于光電轉換技術，具體流程如下：

1. 輸入信號驅動LED：當輸入信號為高電平時，電流通過LED的陽極（Pin 2）和陰極（Pin 3），LED發光。

2. 光信號檢測：光電探測器接收到LED發出的光信號后，產生光電流。

3. 信號放大與整形：光電流經過高增益線性運放放大，并由肖特基鉗位的集電極開路三極管轉換為邏輯電平輸出。

4. 輸出信號驅動負載：輸出端（Pin 6）通過上拉電阻提供電流，驅動后續邏輯電路。

使能端（Pin 7）的控制邏輯如下：

• 當使能端為低電平時，輸出端（Pin 6）處于高阻態，輸出信號無效。

• 當使能端為高電平時，輸出端根據輸入信號的狀態輸出相應的邏輯電平。

五、6N137典型應用電路

1. 高速數字信號隔離

在高速數字通信中，6N137可用于隔離發送端與接收端，防止地環路干擾。典型電路如下：

• 輸入端：LED的陽極通過限流電阻連接至輸入信號，陰極接地。

• 輸出端：VO引腳通過4.7kΩ上拉電阻連接至VCC，輸出信號連接至后續邏輯電路。

• 使能端：通過外部邏輯控制輸出狀態。

2. 電機控制系統隔離

在電機驅動電路中，6N137可隔離控制信號與功率電路，保護低壓控制電路免受高壓干擾。設計要點包括：

• 輸入端：采用高速光耦隔離PWM信號，確保控制信號的實時性。

• 輸出端：通過光耦驅動MOSFET或IGBT，實現功率電路的開關控制。

3. A/D轉換器隔離

在模擬信號采集系統中，6N137可隔離模擬前端與數字處理單元，防止數字噪聲干擾模擬信號。典型應用包括：

• 輸入端：隔離ADC的控制信號（如啟動轉換、讀取數據等）。

• 輸出端：隔離ADC的輸出數據，確保數字信號的完整性。

六、6N137設計注意事項

1. 限流電阻的選擇：輸入端LED的正向電流需通過限流電阻控制，典型值為5mA。限流電阻的計算公式為：

其中，VIN為輸入電壓，VF為LED正向電壓，IF為正向電流。

2. 上拉電阻的選擇：輸出端上拉電阻的阻值需根據負載電流和信號上升時間確定。典型阻值為4.7kΩ，若負載電流較大，可適當減小阻值。

3. 電源去耦：VCC引腳需并聯0.1μF陶瓷電容和10μF電解電容，以濾除高頻噪聲和低頻紋波。

4. 布線要求：

• 輸入端與輸出端的走線需保持足夠距離，避免光耦的輸入與輸出之間發生耦合。

• 高速信號線需盡量短，以減少傳輸延遲和反射。

5. 溫度影響：在高溫環境下，6N137的傳播延遲可能增加，設計時需考慮溫度補償或留有足夠的時序余量。

七、6N137替代型號與選型指南

1. 替代型號

• HCPL-2601：與6N137引腳兼容，性能相近，但CMR略低。

• TLP113：高速光耦，傳輸速率可達10Mbps，但隔離電壓較低。

• PS9617：高CMR光耦，適用于噪聲環境惡劣的場合。

2. 選型指南

• 高速應用：優先選擇6N137或HCPL-2601，確保傳播延遲滿足時序要求。

• 高隔離電壓應用：選擇隔離電壓大于5000Vrms的器件，如PS9617。

• 低成本應用：可考慮TLP113，但需權衡其CMR和隔離電壓性能。

八、6N137常見問題與解決方案

1. 輸出信號失真

• 原因：輸入信號上升/下降時間過長，或上拉電阻阻值過大。

• 解決方案：優化輸入信號的驅動能力，減小上拉電阻阻值。

2. 器件發熱

• 原因：輸入電流過大，或電源電壓過高。

• 解決方案：調整限流電阻阻值，確保輸入電流在5mA左右；檢查電源電壓是否穩定。

3. 隔離失效

• 原因：隔離電壓超過器件額定值，或PCB布局不當導致?lián)舸?/span>

• 解決方案：確保隔離電壓在2500Vrms以內；優化PCB布局，增加輸入與輸出之間的爬電距離。

九、總結

6N137作為一款經典的高速光耦合器，憑借其高隔離電壓、低傳輸延遲和低功耗等優勢，在工業控制、通信設備和電源管理等領域得到了廣泛應用。通過深入理解其電氣特性、工作原理和設計要點，工程師能夠充分發揮6N137的性能優勢，設計出高可靠性的隔離電路。未來，隨著對信號傳輸速度和隔離性能要求的不斷提高，6N137及其衍生型號仍將在高速數字隔離領域發揮重要作用。
